Transport gęstych zawiesin wymaga zastosowania specjalistycznych rozwiązań w zakresie rurociągów, materiałów i technologii montażu. Artykuł omawia kluczowe aspekty projektowania i eksploatacji instalacji tłoczenia gęstych suspensji, ze szczególnym uwzględnieniem doboru materiałów, zabezpieczeń przeciwzużyciowych oraz praktyk montażowych i serwisowych. Celem jest przedstawienie praktycznych wskazówek dla projektantów, inżynierów eksploatacyjnych oraz osób odpowiedzialnych za utrzymanie ruchu.
Charakterystyka i wyzwania związane z tłoczeniem gęstych suspensji
Transport gęstych zawiesin (slurry) różni się zasadniczo od przemieszczania czystych cieczy. Głównymi problemami są abrazyjne ścieranie, osadzanie się cząstek, korozyjne działanie medium oraz zwiększone straty ciśnienia. W zależności od składu i właściwości zawiesiny, rurociąg może być narażony na intensywne zużycie w krótkim czasie, co wymaga starannego doboru materiałów i konstrukcji instalacji.
Istota gęstych suspensji
- Zawiesiny o wysokiej gęstości cząstek w ciągłej fazie płynnej.
- Charakteryzują się zmienną lepkością i zachowaniem nienewtonowskim.
- Często zawierają cząstki o dużej twardości, co powoduje intensywne zużycie powierzchni rury.
Podstawowe problemy operacyjne
- Aktywne zużycie eksploatacyjne (erozja i abrazyjne ścieranie).
- Tworzenie się osadów i zwężeń prowadzących do blokad.
- Korozja chemiczna lub elektrochemiczna w zależności od składu medium.
- Zwiększone wymagania dotyczące pomp, uszczelnień i przyłączy.
Materiały i konstrukcje rur stosowane w instalacjach tłoczenia
Wybór materiału rury ma kluczowe znaczenie dla trwałości instalacji. Stosowane rozwiązania obejmują rury stalowe, rury z tworzyw sztucznych oraz rury z powłokami ochronnymi czy wykładzinami.
Rury stalowe
- Najczęściej używane w przemyśle ciężkim z powodu wysokiej wytrzymałości mechanicznej.
- Opcje: stal węglowa, stale stopowe, stale nierdzewne — dobór zależny od agresywności medium i wymagań mechanicznych.
- Wady: podatność na korozję i szybkie zużycie abrazyjne bez dodatkowych zabezpieczeń.
Rury z tworzyw sztucznych
- HDPE (polietylen o dużej gęstości) — dobra odporność na uderzenia i część ścierną, ograniczona odporność na wysokie temperatury i niektóre chemikalia.
- GRP (kompozyty szklanożywiczne) — lekkość i odporność korozyjna, ale ograniczona odporność na uderzenia i ścieranie przy ciężkich zawiesinach.
- Zastosowania są korzystne tam, gdzie korozja jest głównym zagrożeniem, a abrazyjne cząstki są drobne.
Wykładziny i powłoki ochronne
W wielu przypadkach najbardziej efektywnym rozwiązaniem jest połączenie rury o odpowiedniej wytrzymałości z wewnętrzną wykładziną przeciwZUżyciową. Typowe technologie to:
- Wykładziny gumowe — skuteczne przeciw abrazyjnemu ścieraniu, elastyczne, łatwe do wymiany.
- Wkłady ceramiczne — bardzo wysoka odporność na ścieranie, ale kruche i droższe w montażu.
- Powłoki natryskowe (metalowe, ceramiczne) oraz spawane nakładki z twardych stopów.
- Systemy wymiennych wkładów w newralgicznych odcinkach (kolana, zwężeń, zawirowań).
Projektowanie hydrauliczne i kryteria doboru
Projekt instalacji tłoczenia wymaga analizy hydraulicznej, uwzględniającej właściwości zawiesiny, wymagane prędkości przepływu oraz dobór pomp i armatury. Właściwe parametry zapewniają minimalizację osadzania i nadmiernego zużycia.
Prędkość krytyczna i transport osadów
Jednym z kluczowych parametrów jest prędkość krytyczna — minimalna prędkość przepływu, przy której utrzymuje się cząstki w zawiesinie i zapobiega sedymentacji. Dla gęstych zawiesin wartości te są wyższe niż dla cieczy czystych i trzeba je precyzyjnie określić dla każdej mieszaniny.
Straty ciśnienia i energochłonność
- Gęste suspensje generują znaczne straty ciśnienia wskutek tarcia i turbulencji.
- Wymiary rury, chropowatość wewnętrzna i obecność wykładzin wpływają na współczynnik tarcia.
- Optymalizacja średnicy rurociągu i liczby pomp pozwala zredukować koszty operacyjne.
Dobór pomp i armatury
- Pompy odśrodkowe z przystosowaniem do ściernych zawiesin — często o większej mocy i specjalnych materiałach elementów hydraulicznych.
- Uszczelnienia mechaniczne i systemy flush — konieczne dla zapobiegania przedostawaniu się cząstek do elementów rotacyjnych.
- Armatura specjalna (zawory nurnikowe, klapowe o dużej średnicy) ułatwiają utrzymanie przepływu i ograniczają osadzanie.
Montaż, kontrola i utrzymanie ruchu
Prawidłowy montaż i regularna kontrola są kluczowe dla długowieczności instalacji. Niezbędne są procedury inspekcji, monitoringu stanu rury oraz planowane wymiany elementów narażonych na największe zużycie.
Techniki montażu i uszczelniania
- Połączenia spawane w instalacjach stalowych — wymagają kontroli jakości spoin i precyzyjnego przygotowania końcówek.

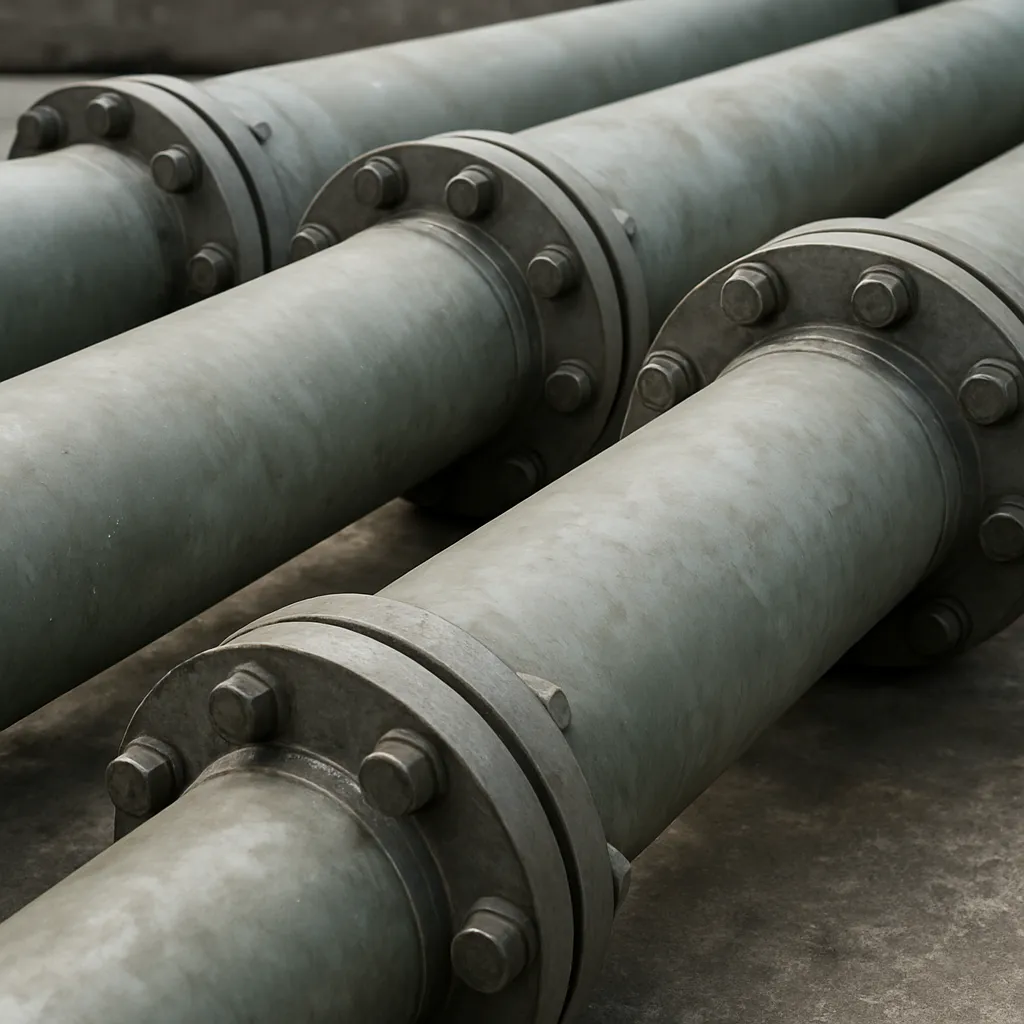

- Połączenia kołnierzowe i skręcane — ułatwiają wymianę segmentów, ale muszą być zabezpieczone przed przeciekaniem i infiltracją cząstek.
- Systemy uszczelnień z możliwością flushowania i miejscową ochroną przed zużyciem.
Monitorowanie i diagnostyka
- Monitoring przepływu i ciśnienia pozwala wykryć zmiany sugerujące zaczopowanie lub nadmierne zużycie.
- Inspekcje endoskopowe, pomiary grubości ścianki oraz termografia pomagają ocenić stan wykładzin i struktur rurociągu.
- Systemy prognostyczne i analiza trendów eksploatacyjnych umożliwiają planowanie wymian przed wystąpieniem awarii.
Konserwacja i wymiana elementów
W newralgicznych odcinkach instalacji warto stosować elementy wymienne — wkłady gumowe czy segmenty ceramiczne — aby zminimalizować przestoje i koszty napraw. Regularne czyszczenie rurociągów oraz procedury przepłukiwania są niezbędne, by zapobiegać trwałym osadom.
Praktyczne rozwiązania i przykłady zastosowań
Przemysł wydobywczy, przemysł cementowy, oczyszczanie ścieków oraz prace pogłębiarskie to przykłady sektorów, gdzie instalacje tłoczenia gęstych suspensji są powszechnie stosowane. Każde zastosowanie stawia inne wymagania technologiczne i eksploatacyjne.
Przemysł wydobywczy
- Transport rudy i tailings — wymagane rury odporne na duże obciążenia abrazyjne.
- Stosowanie wymiennych wkładów ceramicznych w odcinkach kłopotliwych, takich jak kolana i zawory.
Dredging i prace hydrotechniczne
- Transport mułów i piasków — rury HDPE z powłokami wewnętrznymi mogą być korzystnym rozwiązaniem.
- Wysokie natężenia przepływu i duże średnice wymagają starannego doboru pomp i systemów odprowadzania energii.
Zakłady przeróbcze i oczyszczalnie
- Transport pulpy i osadów wtórnych — istotne jest zbalansowanie prędkości krytycznej i ekonomii eksploatacji.
- Zastosowanie systemów recyrkulacji i odpylania zmniejsza obciążenie rurociągów.
Normy, testy i kryteria odbioru
Wprowadzanie rurociągów do eksploatacji powinno być oparte na normach branżowych oraz wynikach testów laboratoryjnych. Należy przeprowadzić badania materiałowe, testy odporności na zużycie oraz próby hydrauliczne.
Procesy testowe
- Badania ścieralności materiałów (np. testy odporności na abrazyjne ścieranie według standardów branżowych).
- Testy korozyjne dla rurociągów narażonych na agresywne środowiska chemiczne.
- Próby ciśnieniowe i testy szczelności po montażu.
Kryteria odbioru
- Spełnienie parametrów hydraulicznych: straty ciśnienia, minimalna prędkość krytyczna.
- Integralność konstrukcyjna i jakość spawów/uszczelnień.
- Potwierdzenie odporności materiałów wykładzinowych na zadane warunki eksploatacji.
Ekononomia i analiza cyklu życia
Decyzje projektowe powinny uwzględniać koszt inwestycyjny i koszty operacyjne przez cały okres eksploatacji. W praktyce najtańsze rozwiązanie początkowe nie zawsze oznacza najtańszą eksploatację.
Ocena kosztów
- Koszt zakupu materiałów i montażu vs. częstotliwość wymiany wykładzin.
- Koszty energetyczne wynikające z oporów przepływu.
- Koszty przestojów i napraw awaryjnych.
Optymalizacja LCC (life-cycle cost)
Inwestycja w lepsze materiały i rozwiązania wymienne może znacząco obniżyć całkowity koszt posiadania. Ważna jest analityka zużycia i modelowanie scenariuszy eksploatacyjnych, co pozwala dobrać najbardziej opłacalne rozwiązanie.
Bezpieczeństwo i środowisko
Tłoczenie gęstych zawiesin wiąże się z ryzykiem wycieków oraz awarii prowadzących do skażeń. Dlatego projektowanie i eksploatacja rurociągów musi uwzględniać aspekty BHP i ochrony środowiska.
Zabezpieczenia przeciwawaryjne
- Systemy detekcji przecieków i automatycznego odcinania przepływu.
- Plany awaryjne i procedury usuwania wycieków oraz neutralizacji medium.
- Wzmocnione konstrukcje w miejscach o podwyższonym ryzyku mechanicznego uszkodzenia.
Ochrona środowiska
Minimalizacja emisji i zabezpieczenie miejsc składowania osadów to elementy wymagające współpracy z działami ochrony środowiska oraz spełnienia przepisów lokalnych i międzynarodowych.
Wskaźniki doboru i zalecenia praktyczne
Poniżej zebrano praktyczne wskazówki, które ułatwią dobór i eksploatację rurociągu dla gęstych suspensji:
- Dokładnie określić skład i właściwości zawiesiny — analiza granulometryczna i parametry reologiczne.
- Wybierać rury i wykładziny zgodnie z przewidywanym profilem zużycia — segmentacja krytycznych odcinków.
- Projektować z zapasem hydraulicznym, by utrzymać prędkość krytyczną przy zmiennej koncentracji.
- Preferować rozwiązania modułowe umożliwiające szybką wymianę elementów.
- Wprowadzić system monitoringu przepływu, ciśnienia i temperatury oraz regularne inspekcje endoskopowe.
- Planować konserwację i zapas części eksploatacyjnych — wykładziny, uszczelnienia, segmenty pomp.
- Uwzględnić aspekty środowiskowe i bezpieczeństwa w projekcie oraz procedurach operacyjnych.
- Współpracować z producentami wykładzin i materiałów na etapie projektowania w celu dopasowania rozwiązań do warunków pracy.
W doborze i eksploatacji rurociągów do tłoczenia gęstych suspensji kluczowe są decyzje dotyczące materiałów, zabezpieczeń przeciwzużyciowych oraz procedur monitoringu i konserwacji. Stosowanie sprawdzonych technologii, takich jak wykładziny gumowe, wkłady ceramiczne czy rury z odpowiednio dobranych stopów stali, w połączeniu z rzetelną analizą hydrauliczną i programem utrzymania ruchu, zapewnia bezpieczeństwo i efektywność operacyjną instalacji.
