Artykuł omawia kompleksowo zagadnienia związane z zastosowaniem rury i elementów instalacyjnych w środowiskach kontrolowanych. Skupia się na doborze materiałów, zasadach projektowania, metodach montażu oraz wymogach dotyczących utrzymania i walidacji systemów, które mają kluczowe znaczenie dla zapewnienia sterylności, czystości i bezpieczeństwa procesów w przemyśle farmaceutycznym, półprzewodnikowym oraz biotechnologicznym. Czytelnik znajdzie tu praktyczne wskazówki dotyczące specyfikacji technicznych, norm oraz najczęściej stosowanych rozwiązań.
Materiały i właściwości rur stosowanych w czystych pomieszczeniach
Dobór materiały jest podstawą projektowania instalacji w czyste pomieszczenia. Najczęściej stosowane towary to wysokiej jakości metale i tworzywa sztuczne, które charakteryzują się niską emisją cząstek, odpornością chemiczną i możliwością sterylizacji. Do najważniejszych należą:
- stal nierdzewna (najczęściej 316L) — cechuje się doskonałą odpornością korozyjną, możliwośćią polerowania elektrolitycznego i poddawania pasywacji; minimalizuje ryzyko wydzielania cząstek i biofilmu;
- PVDF — fluoropolimer o dobrej odporności chemicznej i niskiej absorpcji wilgoci, stosowany tam, gdzie ważna jest kompatybilność z agresywnymi chemikaliami;
- PTFE — wyjątkowo odporne na chemikalia i wysokie temperatury, doskonałe do uszczelek i izolacji wewnętrznych elementów;
- PEEK, PFA, HDPE — tworzywa stosowane w instalacjach, gdzie konieczne jest ograniczenie masy lub zapewnienie specyficznych właściwości mechanicznych;
- powłoki i wykończenia (np. elektropolerowanie) — redukują chropowatość powierzchni, ograniczają adherencję cząstek i ułatwiają czyszczenie.
Istotne parametry to chropowatość powierzchni (Ra), zgodność z dopuszczalnymi granicami absorbancji chemikaliów, a także właściwości mechaniczne takie jak wytrzymałość na ciśnienie i rozszerzalność termiczna. Minimalizacja martwych przestrzeni i załamań powierzchni jest kluczowa dla zapobiegania akumulacji zanieczyszczeń.
Projektowanie instalacji: zasady i dobre praktyki
Podczas projektowania instalacji dla instalacje w środowiskach sterylnych i kontrolowanych należy uwzględnić zarówno wymagania przepływowe, jak i operacyjne. Główne zasady to:
- unikaj martwych przestrzeni i długich odgałęzień — redukują one ryzyko stagnacji substancji i rozwoju biofilmu;
- zapewnij odpowiedni przepływ i prędkość medium — minimalizuje osadzanie cząstek; w systemach cieczowych określa się minimalne prędkości samoczyszczące;
- projektuj instalację z myślą o łatwym dostępie do serwisu i czyszczenia (CIP/SIP) — odpowiednie ułożenie zaworów, zbiorników i punktów inspekcji;
- stosuj zgodne z normami łączenia (orbitalne spawanie TIG, zaciski szybkozłącza) — zapewniają szczelność i minimalizują ryzyko zanieczyszczeń;
- przewiduj kompensację rozszerzalności termicznej i odpowiednie podparcie rur, aby uniknąć naprężeń mechanicznych;
- dobierz uszczelnienia i materiały eksploatacyjne z uwzględnieniem środków czyszczących i sterylizujących.
Specyficzne wymagania dla różnych branż
W przemyśle farmaceutycznym, biotechnologicznym i elektronicznym wymagania mogą się różnić: tam, gdzie liczy się absolutna bezwzględna czystość (np. półprzewodniki), stosuje się tworzywa o minimalnych właściwościach triboelektrycznych i niskiej emisji cząstek; w przemyśle farmaceutycznym nacisk kładzie się na możliwość sterylizacji i dokumentację zgodności z zasadami GMP.
Montaż, spawanie i łączenia elementów
Montaż instalacji w strefie kontrolowanej wymaga rygorystycznych procedur i kontroli jakości. Ważne aspekty montażu to:
- orbitalne spawanie TIG — preferowana metoda dla stali nierdzewnej, minimalizuje ich niejednorodność i spawną porowatość;
- elektropolerowanie po spawaniu — redukuje chropowatość i tworzy pasywną warstwę tlenkową, ułatwiającą czyszczenie;

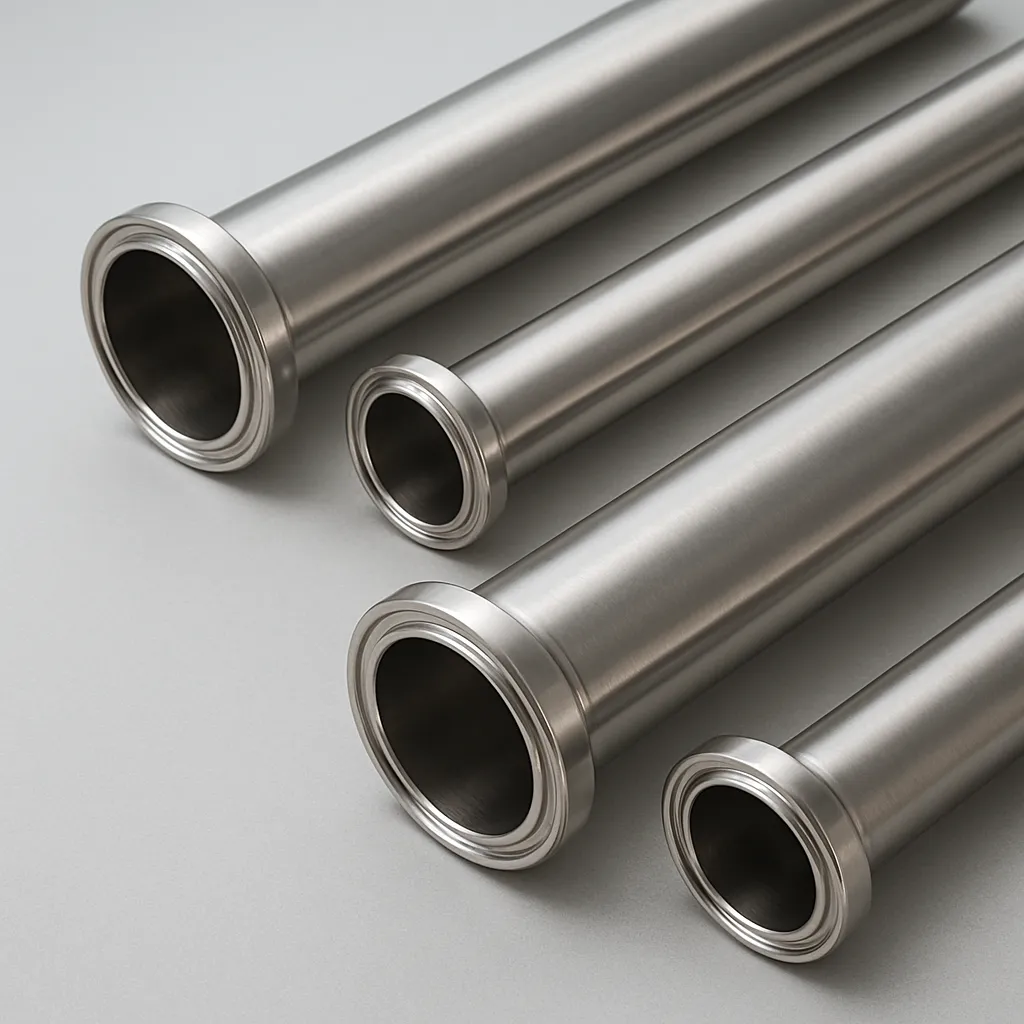

- złącza zaciskowe i szybkozłącza (np. Tri-Clamp) — stosowane tam, gdzie potrzebna jest szybka demontaż i serwisowanie, z zachowaniem szczelności;
- kontrola spawów i dokumentacja (WPS/PQR, RT, PT) — wymagana przez wiele norm branżowych;
- czyszczenie końcowe i pakowanie elementów po montażu — często wykonane w środowisku kontrolowanym, z zabezpieczeniem przed ponownym skażeniem.
Czyszczenie, sterylizacja i utrzymanie higieny
Utrzymanie higiena i sterylności instalacji to proces wieloetapowy. Metody zależą od materiału rur i charakteru procesu:
- CIP (Cleaning-in-Place) — systemy obiegowe, umożliwiające dokładne mycie bez demontażu; dobór detergenów i parametrów procesu ma kluczowe znaczenie;
- SIP (Sterilization-in-Place) — parowa sterylizacja w miejscu instalacji, szeroko stosowana w przemyśle farmaceutycznym;
- sterilizacja chemiczna (np. nadtlenek wodoru, peracetylen) — stosowana tam, gdzie pary nie są dopuszczalne;
- promieniowanie gamma / e-beam — używane przy prefabrykowanych elementach z tworzyw;
- monitoring mikrobilogiczny i pomiary cząstek po czyszczeniu — regularne testy potwierdzające skuteczność procedur.
Regularne przeglądy, wymiana uszczelek i elementów eksploatacyjnych oraz nadzór nad jakością wody do płukania to elementy programów zapobiegawczych. Dokumentacja procedur czyszczenia jest często wymagana przy audytach i walidacji.
Testy, walidacja i normy
Każda instalacja w środowisku kontrolowanym musi przejść proces walidacja. Obejmuje on testy instalacyjne i operacyjne oraz ciągły monitoring. Najważniejsze aspekty to:
- testy szczelności (hydrostatyczne, próżniowe, detekcja helu) — potwierdzają integralność instalacji;
- pomiary chropowatości powierzchni (Ra) — potwierdzają zgodność z wymaganiami czystości;
- kontrola cząstek i testy mikrobiologiczne — ocena jakości po czyszczeniu i w trakcie eksploatacji;
- dokumentacja materiałowa (certyfikaty materiałowe, śledzenie partii i historia spawania) — niezbędna dla audytów GMP i zgodności;
- zgodność z normami: ISO 14644 (klasy czystości powietrza), ASME BPE (bioprocessing equipment), GMP, USP, oraz lokalne wytyczne takie jak Eudralex Annex 1;
- testy mechaniczne i cykliczne próby wytrzymałości — ocena zachowania przy zmianach temperatury i ciśnienia.
Wybór dostawcy i kryteria przetargowe
Przy wyborze dostawcy rur i komponentów do czyste pomieszczenia warto zwrócić uwagę na kilka kryteriów:
- doświadczenie w realizacji projektów dla danej branży i dostępność referencji;
- możliwość dostarczenia pełnej dokumentacji jakościowej (certyfikaty materiałów, procedury spawania, protokoły badań);
- kontrola jakości w procesie produkcji (śledzenie partii, czyste warunki montażu, pakowanie);
- wsparcie techniczne przy projektowaniu i instalacji oraz wsparcie posprzedażowe;
- koszty cyklu życia — cena zakupu kontra koszty utrzymania i eksploatacji (np. odporność chemiczna, żywotność uszczelek).
Przykłady zastosowań i studia przypadków
W praktyce instalacje rur w czystych pomieszczeniach znajdują zastosowanie w wielu obszarach:
- produkcja leków aseptycznych — wymagania dotyczące łączeń, materiałów i walidacji są zwykle najbardziej rygorystyczne;
- laboratoria badawcze i jednostki sterylne — często stosuje się modułowe systemy z tworzyw o niskiej emisji cząstek;
- fabryki półprzewodników — priorytetem jest minimalizacja dispersi cząstek stałych i elektrostyczna neutralność powierzchni;
- zakłady biotechnologiczne — krytyczne są procedury CIP/SIP oraz kompatybilność materiałowa z procesami biochemicznymi.
Każdy projekt wymaga indywidualnej analizy ryzyka i doboru rozwiązań zgodnych z profilem produkcji.
Utrzymanie i modernizacja istniejących instalacji
Modernizacje starszych instalacji często obejmują wymianę fragmentów rurociągów na materiały o lepszych właściwościach powierzchniowych, doszczelnienie połączeń oraz implementację systemów monitoringu. Kluczowe kroki obejmują audyt istniejącego stanu, identyfikację punktów krytycznych (np. martwe łuki, zniszczone uszczelki) oraz zaplanowanie działań minimalizujących przerwy w pracy. Dobre praktyki obejmują okresowe testy integralności, szkolenia personelu i zachowanie dokumentacji zmian.
Wskazówka praktyczna
Przy projektowaniu i eksploatacji instalacji w środowiskach kontrolowanych warto wdrożyć politykę oceny ryzyka i ciągłego doskonalenia: monitorować parametry procesu, analizować przyczyny odchyleń i systematycznie optymalizować procedury czyszczenia i konserwacji.
