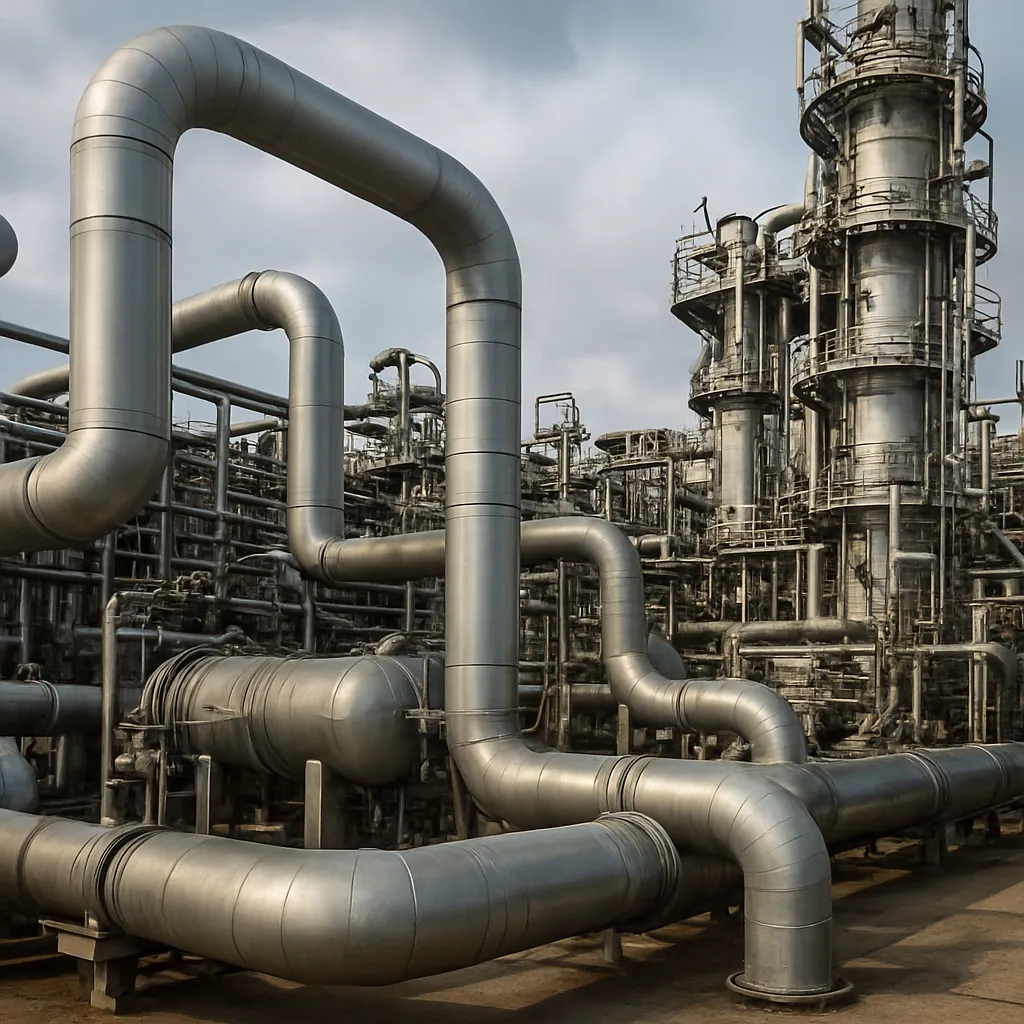

Rury stanowią kręgosłup instalacji destylacji ropy naftowej, łącząc kolumny, wymienniki, pompy i odbiorniki w skomplikowanym układzie, który musi niezawodnie pracować w ekstremalnych warunkach. Artykuł omawia kluczowe aspekty ich doboru, projektowania, eksploatacji i konserwacji, ze szczególnym uwzględnieniem zagrożeń takich jak korozyjne procesy chemiczne, erozja wynikająca z przepływu faz stałych oraz problemów związanych z temperaturami i ciśnieniem pracy. Przedstawione zostaną także standardy i rekomendacje techniczne oraz nowoczesne materiały i technologie wydłużające trwałość instalacji i podnoszące bezpieczeństwo operacji.
Rola rur w instalacjach destylacji ropy
W instalacjach rafineryjnych rurociągi przenoszą surową ropę, produkty frakcyjne, gorące pary, kondensaty i medium pomocnicze. Ich zadania obejmują:
- transport surowca do jednostki destylacyjnej,
- dostarczanie par do dolnych partii kolumn i odbiór krążących frakcji,
- łączenie wymienników ciepła, pomp i separatorów,
- odprowadzanie produktów i przesył do dalszych jednostek przetwarzania.
Prawidłowa konfiguracja rurociągów wpływa na efektywność procesu: opory hydrauliczne, spadki ciśnienia, lokalne wiry i tworzenie się korków mogą zmieniać warunki pracy kolumny destylacyjnej oraz wpływać na zużycie energii. Z tego względu projektowanie układu rurociągów wymaga ścisłej współpracy między inżynierami procesowymi, mechanikami i specjalistami od materiałów.
Materiały i kryteria doboru
Dobór materiałyrury zależy od właściwości medium (obecność H2S, CO2, wody, zawartość soli), zakresu temperatur i ciśnienieu pracy oraz wymaganej żywotności. Najczęściej stosowane materiały to stale węglowe, stale stopowe, a także stopy wysokostopowe, np. duplex i superduplex oraz stopy niklu, takie jak Inconel, w miejscach narażonych na agresję chemiczną lub wysokie temperatury.
Główne kryteria doboru obejmują:
- odporność na korozję korozyjno-węglową i korozję naprężeniową,
- odporność na węglowanie i siarkowanie w podwyższonych temperaturach,
- odporność na kruchość wodorową, zwłaszcza w środowiskach z H2S,
- udźwig mechaniczny i wytrzymałość na zmęczenie termiczne,
- możliwość obróbki i spawania na miejscu.
W praktyce często stosuje się kombinacje materiałów: rury główne ze stali węglowej z wkładkami lub powłokami wewnętrznymi w miejscach o zwiększonej agresywności medium. Wysokociśnieniowe odcinki i parowe obiegi wymagają grubszych ściankowo rur i stosowania materiałów o wysokiej granicy plastyczności.
Projektowanie i eksploatacja rurociągów
Projekt rurociągu obejmuje analizę wymiarową, obliczenia hydrauliczne, dobór kompensatorów dla kompensacji temperaturalnej rozszerzalności, układ podpór i kotwień oraz zabezpieczeń przeciwdrgań. Ważne elementy projektowe to:
- dobór średnic i prędkości przepływu (minimalizowanie erozji i tworzenia się osadów),
- uwzględnienie przepływu wielofazowego (olej, woda, gaz) i jego skutków hydrodynamicznych,
- zabezpieczenia przed kawitacją i lokalnym przegrzaniem,
- elastyczne odcinki i kompensatory do kompensacji odkształceń termicznych,
- odpowiednie rozmieszczenie armatury izolacyjnej i zaworów bezpieczeństwa.
Praktyczne aspekty eksploatacji obejmują utrzymanie minimalnej prędkości przepływu, aby zapobiec sedymentacji cięższych frakcji, planowanie okresowych przebiegów awaryjnych (np. pigging dla rurociągów surowca), a także monitorowanie spadków ciśnienia i kosztów energii.
Korozja, osadzanie i mechanizmy degradacji
W instalacjach destylacji ropy występuje wiele mechanizmów degradacji rur. Najważniejsze z nich to:
- korozyjne procesy chemiczne spowodowane obecnością wody, H2S i CO2,
- erozja mechaniczna wskutek przepływu cząstek stałych i turbulencji,
- korozja naprężeniowa i kruchość wodorowa w obecności rozpuszczonego wodoru,
- osadzanie się asfaltów, parafin i związków wadliwych prowadzące do zablokowań i lokalnych gorących punktów,
- korozyjne ataki w wyniku mikrobiologicznej działalności (MIC – mikrobiologiczna korozja).
Systemy kontroli obejmują chemiczną stabilizację medium (inhibitory korozji), odwadnianie i odsolenie ropy przed wejściem do kolumny, a także stosowanie wkładek i powłok wewnętrznych, które zwiększają odporność na ataki chemiczne. W miejscach szczególnie narażonych na erozję stosuje się rury z materiałów o zwiększonej twardości lub obszary z wymiennymi wkładkami ochronnymi.
Montaż, spawanie i rozwiązania połączeń
Proces instalacji rurociągu i wykonawstwo prac łączeniowych mają krytyczny wpływ na późniejszą eksploatację. Niezawodne spawanie i prawidłowe przygotowanie materiałów to podstawa. Wymagania obejmują:
- kontrolę jakości materiałów i dokumentację metalograficzną,
- procedury spawania kwalifikowane zgodnie ze standardami zakładowymi i międzynarodowymi,
- przygotowanie krawędzi, preheating i post-weld heat treatment tam, gdzie jest konieczne,
- stosowanie spawów czołowych lub mufowych w zależności od ciśnienia i klasy rurociągu,
- detale dotyczące uszczelnień w złączach kołnierzowych oraz zabezpieczeń antykorozjnych na zewnątrz.
W instalacjach, gdzie dostępność i warunki pracy są trudne, często preferuje się spawy wykonywane w warsztacie i testowane przed montażem. Tam, gdzie nie jest możliwe wykonanie spawów w idealnych warunkach, stosuje się techniki spawania z kontrolą jakości na miejscu i ścisłym nadzorem NDT.
Inspekcja, monitorowanie i utrzymanie ruchu
Regularna inspekcja jest niezbędna do wczesnego wykrywania uszkodzeń. Programy utrzymania obejmują rutynowe kontrole i zaawansowane techniki badawcze:
- badania nieniszczące (UT – ultradźwiękowe pomiary grubości ścianki, RT – badania radiograficzne, MT/PT – badania powierzchniowe),
- monitorowanie korozji przy użyciu sond prądów wirowych i pomiarów potencjału elektrochemicznego,
- stosowanie próbników korozyjnych i analiz chemicznych depozytów,
- systemy on-line do monitorowania spadków ciśnienia, natężeń przepływu i temperatur,
- harmonogramy wymiany elementów o krytycznym znaczeniu oraz planowane remonty przy przerwach technologicznych.
Wykrycie anomalii na wczesnym etapie (np. lokalny spadek grubości ścianki) pozwala uniknąć awarii i kosztownych przestojów. W wielu instalacjach stosuje się redundancję oraz przygotowane obiegi omijające, umożliwiające prowadzenie prac naprawczych bez całkowitego zatrzymania jednostki.
Standardy, regulacje i wymagania środowiskowe
Projektowanie i eksploatacja rurociągów w rafineriach podlega szeregowi norm i standardów, takich jak standardyy ASME B31.3, API (np. API 570 dla inspekcji rurociągów procesowych), normy NACE dotyczące odporności materiałów na korozję oraz lokalne przepisy bezpieczeństwa. Dokumentacja techniczna, certyfikaty materiałów i procedury spawania muszą być zgodne z wymaganiami audytów wewnętrznych i zewnętrznych.
W kontekście ochrony środowiska ważne jest ograniczanie wycieków, kontrola emisji par oraz odpowiednie gospodarowanie odpadami zawierającymi ropę i związki smoliste. Zastosowanie szczelnych połączeń, systemów detekcji wycieków i automatycznych systemów odcinających minimalizuje ryzyko zanieczyszczeń.
Nowoczesne materiały i technologie wydłużające żywotność
Postęp materiałowy i technologiczny oferuje rozwiązania podnoszące odporność rurociągów. Przykłady obejmują:
- rury z duplex i superduplex o zwiększonej odporności na korozję naprężeniową,
- powłoki wewnętrzne (epoksydowe, folia PTFE, powłoki ceramiczne) redukujące osadzanie i korozję,
- wkładki ceramiczne i metalowe w miejscach erozyjnych,
- inteligentne systemy monitorowania stanu technicznego z czujnikami w czasie rzeczywistym,
- zaawansowane metody naprawcze, takie jak naprawy kompozytowe i technologii bezwykopowych w obrębie infrastruktury zewnętrznej.
Wdrażanie tych rozwiązań wymaga jednak bilansu kosztów inwestycyjnych i korzyści eksploatacyjnych – często inwestycja w droższy materiał jest opłacalna ze względu na wydłużenie okresów międzyprzeglądowych i redukcję ryzyka awarii.
Przypadki praktyczne i rekomendacje eksploatacyjne
Analizy awarii wskazują, że większość problemów rurociągowych wynika z niedostatecznego uwzględnienia warunków pracy przy projektowaniu, błędów wykonawczych oraz niedostatecznego programu utrzymania. Kilka praktycznych rekomendacji:
- przy projektowaniu uwzględniać pełny skład surowca i możliwe wahania parametrów,
- stosować materiały i powłoki adekwatne do najbardziej agresywnych warunków, nie tylko średnich,
- wprowadzić systemy wczesnego wykrywania anomalii i automatyczne alarmy,
- zaplanować łatwo dostępne punkty inspekcyjne i możliwości lokalnej wymiany odcinków,
- szkolić personel eksploatacyjny w zakresie rozpoznawania symptomów degradacji oraz procedur reagowania.
Przykładowo, zastosowanie powłok epoksydowych wewnętrznych wraz z systemem monitoringu spadków ciśnienia zmniejszyło częstotliwość napraw w jednej z rafinerii o ponad 40% w ciągu pięciu lat, co potwierdza opłacalność inwestycji w prewencję.
Aspekty ekonomiczne i planowanie cyklu życia
Analiza kosztów cyklu życia (LCC) powinna obejmować nie tylko koszt zakupu i montażu rur, ale także koszty utrzymania, przestojów, ryzyka awarii i kosztów środowiskowych. Inwestycje w droższe materiały lub lepsze powłoki często zwracają się dzięki zmniejszeniu częstotliwości remontów i wydłużeniu okresów eksploatacji. W planowaniu budżetu warto uwzględnić:
- koszty wymiany krytycznych odcinków podczas zaplanowanych postojów,
- rezerwy na nieprzewidziane naprawy i testy NDT,
- inwestycje w szkolenia i procedury bezpieczeństwa,
- koszty wdrożenia systemów monitoringu i automatyzacji.
Optymalizacja kosztów wymaga holistycznego podejścia, łączącego inżynierię procesu, wybór materiałów i strategię utrzymania ruchu.
Podsumowanie techniczne – wskazówki projektowe
W projektowaniu i eksploatacji rurociągów w jednostkach destylacji ropy najważniejsze jest zrozumienie interakcji między medium a materiałem i warunkami operacyjnymi. Kluczowe zalecenia dla inżynierów to:
- przeprowadzenie szczegółowej analizy składu surowca i warunków pracy,
- dobór materiałów z uwzględnieniem najbardziej niekorzystnych scenariuszy,
- implementacja systemów monitoringu i regularnych badań NDT,
- stosowanie kompensatorów i właściwego podparcia dla minimalizacji naprężeń termicznych,
- wdrożenie programów przeciwdziałania osadzaniu i korozji (chemia procesowa, powłoki, pigging).
Realizacja powyższych działań przekłada się na zwiększenie trwałośći instalacji, redukcję ryzyka awarii oraz poprawę efektywności procesu destylacji. Przy dobrze zaprojektowanych i utrzymywanych rurociągach możliwe jest bezpieczne i ekonomiczne prowadzenie jednostek nawet w trudnych warunkach eksploatacyjnych, przy jednoczesnym spełnieniu wymogów środowiskowych i regulacyjnych. Prawidłowe podejście inżynierskie i systematyczne działania utrzymaniowe stanowią podstawę długoterminowego sukcesu każdej rafinerii.
