Rury o strukturach warstwowych stanowią ważny segment nowoczesnych rozwiązań inżynierskich, łącząc w sobie różne materiały i technologie w celu uzyskania pożądanych właściwości mechanicznych, termicznych i chemicznych. Artykuł omawia budowę, metody produkcji, zastosowania oraz wyzwania związane z rurami warstwowymi, zwracając uwagę na kryteria doboru materiałów, metody badawcze oraz aspekty eksploatacyjne i naprawcze.

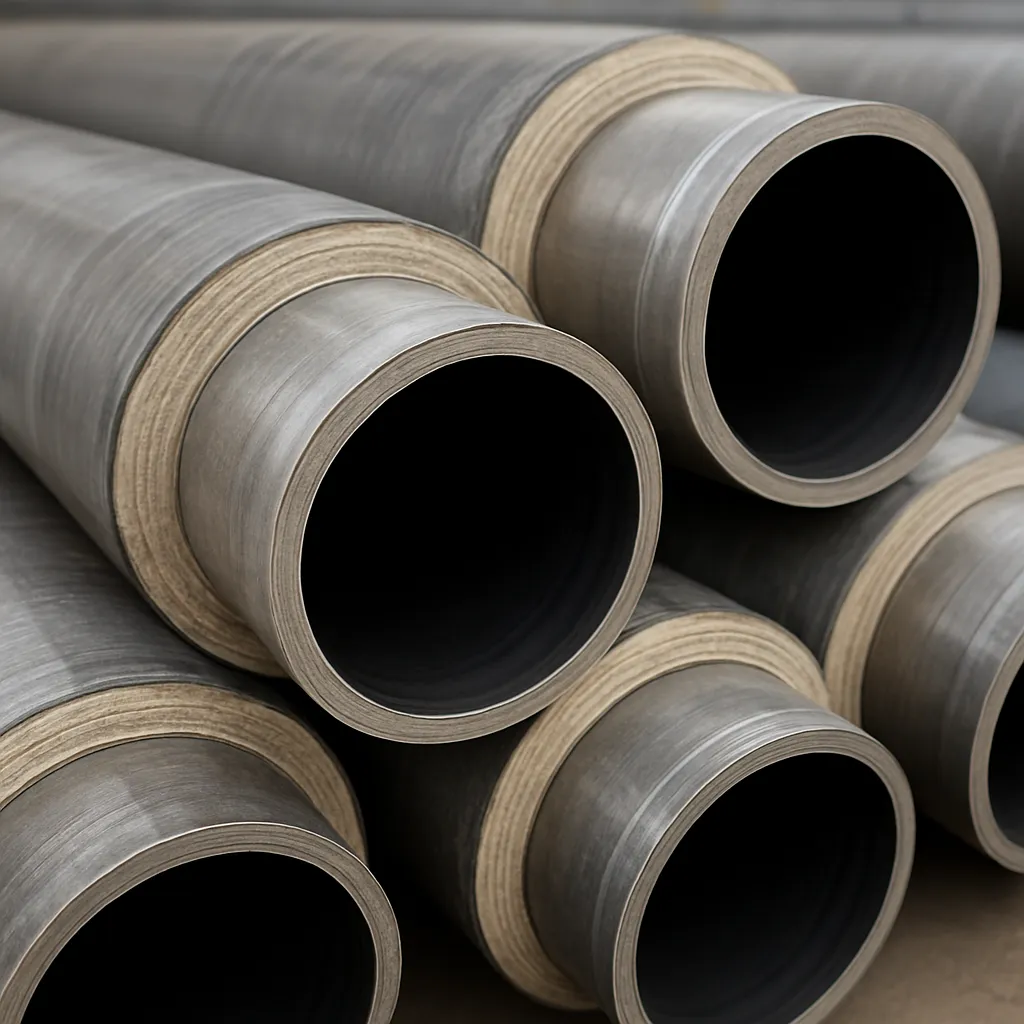

Konstrukcja i zasada działania rur warstwowych
Rury o strukturach warstwowych składają się z kilku współdziałających ze sobą warstw, z których każda pełni określoną funkcję. W typowym układzie można wyróżnić warstwę nośną (rdzeń), warstwę izolacyjną, warstwę ochronną przeciwkorozyjną oraz ewentualnie powłokę wewnętrzną o specjalnych właściwościach. Celem takiej wielowarstwowości jest optymalizacja parametrów takich jak wytrzymałość, odporność na korozja, odporność termiczna i chemiczna oraz minimalizacja masy.
Podstawowe typy struktur
- Rury z powierzchniową powłoką ochronną (metal + powłoka polimerowa lub ceramiczna).
- Rury kompozytowe z matrycą polimerową i zbrojeniem włóknistym (np. włókno szklane, węglowe).
- Rury wielowarstwowe metal-metal (np. stal nierdzewna + miedź) łączone mechanicznie lub przez spawanie.
- Rury z wkładką wewnętrzną o specyficznych właściwościach (np. fluoropolimery dla odporności chemicznej).
W zależności od zastosowania, warstwy mogą być różnie skomponowane i ukierunkowane: w instalacjach przesyłowych priorytetem jest szczelność i trwałość, w przemyśle spożywczym higiena i neutralność chemiczna, a w energetyce przewaga parametrów termicznych i mechanicznych.
Materiały i technologie wytwarzania
Dobór materiałów i procesów produkcyjnych wpływa bezpośrednio na koszty oraz parametry eksploatacyjne rur warstwowych. W praktyce wykorzystuje się szeroki wachlarz materiałów: stale węglowe i nierdzewne, aluminium, miedź, polimery (PE, PP, PTFE), a także kompozyty z włóknami pod kątem zróżnicowanych wymagań.
Metody łączenia warstw
- Spawanie wielowarstwowe i zgrzewanie — stosowane głównie w metalicznych rozwiązaniach.
- Laminacja i owijanie włóknami z żywicami — kluczowe w produkcji rur kompozytowych.
- Adhezja i klejenie — używane tam, gdzie wymagana jest elastyczność połączenia między materiałami różnej natury.
- Wytrysk i wtapianie — przy łączeniu warstw polimerowych lub osadzaniu wkładek.
Przykładowo, produkcja rury kompozytowej typu GRP (glass-reinforced plastic) często polega na owijaniu maty szklanej nasączonej żywicą na formę rotacyjną lub przy pomocy metody filament winding. Natomiast rury metalowo-polimerowe (np. stal + PE) mogą być wytwarzane przez aplikację warstwy polimerowej na podłożu metalowym metodą ekstrudowania lub natrysku.
Kontrola jakości i testy
Standardowe procedury obejmują testy wytrzymałościowe (ciśnieniowe, zmęczeniowe), badania nieniszczące (ultradźwięki, radiografia), testy przyspieszonej korozji (solna mgła), badania przyczepności powłok oraz analizę struktur mikroskopowych. W szczególnych zastosowaniach wykonywane są także badania odporności chemicznej i termicznej.
Zastosowania i wymagania branżowe
Rury o strukturach warstwowych znalazły zastosowanie w licznych gałęziach przemysłu ze względu na możliwość dopasowania właściwości do konkretnego środowiska pracy. Najważniejsze obszary zastosowań to sektor petrochemiczny i gazowy, przemysł chemiczny, instalacje ciepłownicze, oczyszczalnie ścieków, przemysł spożywczy oraz budownictwo.
Przykłady zastosowań
- Przesył ropy i gazu — rury z wewnętrzną powłoką antykorozyjną i zewnętrzną warstwą ochronną przeciwskaleniową.
- Instalacje ciepłownicze — rury preizolowane, z rdzeniem stalowym i izolacją poliuretanową oraz osłoną z tworzywa lub stali.
- Przemysł chemiczny — rury z wkładką fluoropolimerową dla odporności na agresywne media.
- Przemysł spożywczy i farmaceutyczny — rury z gładką, łatwą do czyszczenia powierzchnią wewnętrzną i bezpiecznymi materiałami kontaktu.
Każde zastosowanie narzuca specyficzne wymagania normatywne i certyfikacyjne, a także procedury kwalifikacji materiałów. Na przykład rury przesyłowe muszą spełniać normy odporności na zmęczenie i długotrwałe oddziaływanie ciśnienia, natomiast rury stosowane w przemyśle spożywczym — normy higieniczne i dopuszczenia do kontaktu z żywnością.
Projektowanie, analiza i modele zachowania
Projektowanie rur warstwowych wymaga połączenia wiedzy z mechaniki materiałów, inżynierii procesowej i analizy naprężeń. Modele numeryczne (zwłaszcza metody elementów skończonych, MES) pozwalają na symulację pracy rury w warunkach serwisowych, uwzględniając różnice w modułach sprężystości, współczynnikach rozszerzalności cieplnej oraz interakcje między warstwami.
Kluczowe aspekty obliczeniowe
- Analiza stanów naprężeń przy obciążeniu ciśnieniowym i zginającym.
- Modelowanie delaminacji i propagacji pęknięć w wielowarstwowych układach.
- Wpływ różnic termicznych na naprężenia wewnętrzne i ryzyko oddzielenia warstw.
- Oddziaływanie naprężeń resztkowych po procesach produkcyjnych (np. spawanie).
W praktyce inżynierskiej coraz częściej stosuje się hybrydowe modele łączące analizę continuum z modelami mikroskopowymi, co pozwala lepiej przewidywać zachowanie kompozytów i warstw klejonych. Istotne jest także uwzględnienie niejednorodności materiałowych oraz warunków granicznych wynikających z połączeń technologicznych.
Zalety, ograniczenia i wyzwania eksploatacyjne
Rury warstwowe oferują szereg korzyści: możliwość optymalizacji masy przy zachowaniu wysokiej wytrzymałośći, poprawę odporności na korozja, lepszą izolację termiczną i możliwość integracji funkcji (np. przewodność elektryczna + ochrona mechaniczna). Jednocześnie pojawiają się wyzwania związane z trwałością połączeń między warstwami, kontrolą jakości produkcji oraz diagnostyką uszkodzeń.
Typowe problemy eksploatacyjne
- Delaminacja i oddzielanie warstw pod wpływem cykli termicznych lub mechanicznych.
- Uszkodzenia spowodowane korozją pod powłoką w metalicznych rozwiązaniach.
- Zmęczeniowe pęknięcia inicjowane przy defektach lub koncentratorach naprężeń.
- Trudności z naprawą struktur złożonych, wymagające specjalistycznych technologii.
Dla minimalizacji ryzyka eksploatacyjnego stosuje się strategie takie jak redundancja funkcji warstw (np. podwójne zabezpieczenie antykorozyjne), regularne inspekcje nieniszczące oraz zastosowanie czujników zdrowotności konstrukcji (Structural Health Monitoring — SHM). W niektórych systemach integruje się włókna optyczne do pomiaru rozkładu naprężeń i temperatury w czasie rzeczywistym.
Metody naprawy i utrzymania
Naprawa rur warstwowych wymaga doboru techniki zgodnej z typem uszkodzenia i konstrukcją warstw. Często stosowane są technologie miejscowej rekonstrukcji z wykorzystaniem kompozytów naprawczych, systemów zatapialnych lub wymiany uszkodzonego odcinka.
Metody napraw
- Naprawy kompozytowe: owijanie włóknami nasączonymi żywicą — szybkie i lekkie rozwiązanie dla średnich uszkodzeń.
- Metody in-situ: aplikacja powłok naprawczych oraz iniekcje klejów epoksydowych w miejsca delaminacji.
- Wymiana segmentowa: stosowana przy krytycznych uszkodzeniach strukturalnych, gdy naprawa miejscowa nie jest możliwa.
- Technologie zgrzewania i wypalania: w metalowych konstrukcjach używane do rekonstrukcji spoin.
Ważne jest, aby proces naprawczy przywracał nie tylko integralność geometryczną, ale również odpowiednie właściwości mechaniczne i chemiczne. Dlatego często wymagane są testy po naprawie potwierdzające skuteczność interwencji.
Perspektywy rozwoju i innowacje
Przyszłość rur warstwowych wiąże się z rozwojem materiałów zaawansowanych i technologii cyfrowej. Wśród najbardziej obiecujących kierunków można wymienić integrację materiałów funkcjonalnych (np. samoregenerujących żywic), zastosowanie zaawansowanych kompozytów nanomateriałowych oraz rozwój inteligentnych powłok monitorujących stan rury.
Trendy technologiczne
- Wykorzystanie grafenu i nanorurek do zwiększenia wytrzymałości i przewodności warstw.
- Druk 3D wielomateriałowy do prototypowania złożonych profili rur i połączeń funkcjonalnych.
- Implementacja czujników w strukturze rury i technologie IoT do monitoringu online.
- Nowe metody łączenia materiałów różnej natury zwiększające trwałość przy zmniejszeniu masy.
Inwestycje w badania nad optymalizacjaą projektu i procesów produkcyjnych, jak również rozwój norm i standardów, będą kluczowe dla szerszego wdrożenia rur warstwowych w krytycznych gałęziach przemysłu. Praktyczne wdrożenia będą także zależeć od kosztów produkcji i możliwości recyklingu materiałów kompozytowych.
Aspekty ekologiczne i bezpieczeństwo
Ocena wpływu na środowisko obejmuje analizę cyklu życia (LCA) rur warstwowych: od wydobycia surowców, przez produkcję, eksploatację, aż po utylizację. Kluczowym wyzwaniem jest recykling kompozytów i odzysk materiałów wielowarstwowych, co wymaga opracowania efektywnych technologii separacji i odzysku.
Bezpieczeństwo użytkowania
- Zapewnienie odporności na przypadkowe uszkodzenia mechaniczne i chemiczne.
- Monitorowanie integralności strukturalnej w miejscach krytycznych.
- Opracowanie procedur awaryjnych i naprawczych uwzględniających specyfikę warstw.
- Ograniczenie emisji substancji niebezpiecznych przy uszkodzeniu lub utylizacji.
Wprowadzenie standardów projektowych i eksploatacyjnych oraz certyfikacja materiałów i procesów są niezbędne dla zapewnienia bezpieczeństwa i minimalizacji negatywnego wpływu na środowisko. Współpraca między przemysłem, ośrodkami badawczymi i organami regulacyjnymi przyspieszy wdrażanie zrównoważonych rozwiązań.
Praktyczne wskazówki dla inżynierów i projektantów
Przy projektowaniu i doborze rur warstwowych warto kierować się kilkoma praktycznymi zasadami:
- Zdefiniować priorytety funkcjonalne (np. odporność chemiczna vs. niska masa) i dobrać warstwy zgodnie z wymaganiami.
- Uwzględnić całkowity koszt cyklu życia, nie tylko koszt początkowy instalacji.
- Przeprowadzić symulacje MES z uwzględnieniem interakcji między warstwami i scenariuszy awaryjnych.
- Planować procedury inspekcji i monitoringu już na etapie projektowania.
- Rozważyć możliwości naprawy i demontażu przy projektowaniu połączeń i powłok.
Zastosowanie powyższych wskazówek pozwala na lepsze przewidywanie zachowania rury w eksploatacji i minimalizację ryzyka kosztownych awarii.
Rury o strukturach warstwowych to rozwiązanie dające szerokie możliwości inżynierskie — od poprawy parametrów mechanicznych po integrację funkcji specjalnych. Ich skuteczne wykorzystanie wymaga dogłębnej analizy materiałowej, odpowiedniego doboru technologii produkcji oraz wdrożenia systemów monitoringu i konserwacji dostosowanych do specyfiki wielowarstwowych konstrukcji.
