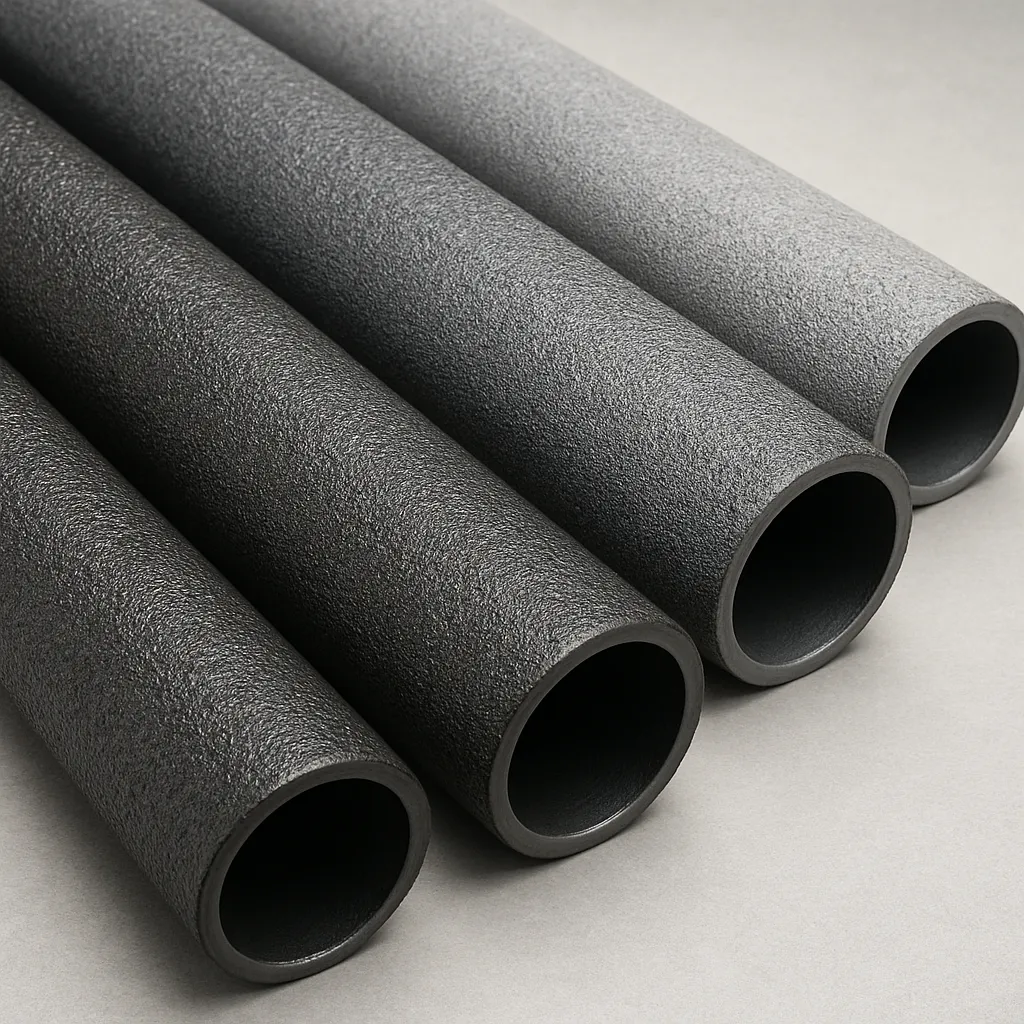

Rury z powłokami antypoślizgowymi stanowią istotny element wielu instalacji, gdzie kontakt z powierzchnią rur może stwarzać zagrożenie dla personelu lub wpływać na efektywność eksploatacji. Ten artykuł omawia budowę, materiały, metody aplikacji i normy związane z powłokami zwiększającymi przyczepność na powierzchni rur. Przedstawione zostaną także typowe zastosowania, kryteria doboru oraz najnowsze trendy technologiczne. Celem jest dostarczenie praktycznej wiedzy dla projektantów, inżynierów utrzymania ruchu oraz osób odpowiedzialnych za bezpieczeństwo pracy.
Charakterystyka i zasada działania
Powłoki antypoślizgowe to specjalnie zaprojektowane systemy powierzchniowe, które zwiększają współczynnik tarcia między powierzchnią rury a obuwiem, rękawicami czy innymi przedmiotami. Mechanizmy działania obejmują zmianę mikro- i makrotopografii powierzchni oraz zastosowanie materiałów o wyższej wartości tarciowej. Często łączy się warstwę spoiwa z ziarnem ściernym, tworząc strukturę, która redukuje poślizg w warunkach suchych i mokrych.
Kluczowe parametry opisujące powłoki to: współczynnik tarcia (COF), adhezja do podłoża, odporność na ścieralność oraz odporność chemiczna i termiczna. W praktyce każda aplikacja wymaga kompromisu między komfortem użytkowania, trwałością i kosztami.
Materiały i typy powłok
Tworzywa stosowane jako spoiwa
Najczęściej stosowane spoiwa to żywice epoksydowe, poliuretanowe oraz elastomery (np. gumopodobne powłoki). Każdy z tych materiałów ma inne właściwości mechaniczne i chemiczne: epoksydy oferują wysoką twardość i dobrą trwałość, poliuretany zapewniają elastyczność i odporność UV, a elastomery zwiększają komfort dotyku i tłumienie drgań.
Cząstki zwiększające przyczepność
Aby uzyskać efekt antypoślizgowy, do spoiwa dodaje się cząstki o odpowiedniej wielkości i twardości: piasek kwarcowy, korund, szklane kulki lub syntetyczne granulaty. Dobór frakcji i gęstości napełnienia wpływa bezpośrednio na uzyskany współczynnik tarcia oraz na odporność powłoki na zabrudzenia i zużycie.
Powłoki specjalistyczne
- Powłoki ceramiczne i termicznie natryskiwane – wysoka odporność mechaniczna i termiczna.
- Powłoki fluoropolimerowe (PTFE modyfikowane) – niska przyczepność do zabrudzeń, jednak rzadziej stosowane tam, gdzie wymagane jest tarcie.
- Powłoki z mikrostrukturą nanotechnologiczną – projektowane na poziomie mikro-/nano- by zoptymalizować tarcie i odporność na oleje.
Metody przygotowania powierzchni i aplikacji
Skuteczność powłoki zaczyna się od przygotowania podłoża. Typowe metody to obróbka strumieniowo-ścierna, piaskowanie, odtłuszczanie i zastosowanie odpowiednich primerów. Dobre wykonanie zwiększa adhezja i żywotność systemu.
Techniki aplikacji
- Nanoszenie natryskowe (spray) – szybkie, nadaje się do rur o skomplikowanych kształtach.
- Malowanie wałkiem lub pędzlem – do napraw i miejsc trudno dostępnych; wymaga warstwowego nakładania i dokładnego rozłożenia cząstek ściernych.
- Nakładanie poprzez zanurzenie (dip-coating) – stosowane przy seryjnej produkcji krótkich elementów.
- Powłoki aplikowane na gorąco lub przez natrysk termiczny – dla powłok ceramicznych i metalicznych.
Wybór metody zależy od średnicy rury, miejsca instalacji, dostępności sprzętu oraz wymagań normatywnych. Procesy utwardzania — chemiczne, termiczne lub UV — muszą być dobrane do użytej żywicy, aby zapewnić pełne osiągnięcie właściwości mechanicznych.
Normy, badania i wskaźniki jakości
Ocena powłok antypoślizgowych obejmuje kilka standardów i badań. Najważniejsze wskaźniki to: współczynnik tarcia statycznego i kinetycznego, odporność na ścieranie (np. badanie Tabera), odporność na czynniki chemiczne oraz badania adhezji (pull-off). W zależności od kraju i branży stosuje się odpowiednie normy ISO, EN i ASTM.
- Pomiar współczynnika tarcia (COF) zgodnie z wytycznymi ISO/EN lub ASTM.
- Badanie odporności na ścieranie (Taber) i cykliczne obciążenia mechaniczne.
- Testy przyczepności (pull-off, cross-cut) — ocena trwałości adhezja między powłoką a rurą.
- Badania chemoodporności i odporności na UV oraz temperaturę.
W praktyce specjaliści określają minimalne wartości COF (np. >0,4-0,6 dla stref o podwyższonym ryzyku poślizgu), które muszą być osiągnięte zarówno w stanie suchym, jak i mokrym.
Zastosowania i korzyści
Powłoki antypoślizgowe na rurach znajdują zastosowanie w wielu sektorach przemysłu:
- Przemysł chemiczny i petrochemiczny — rurociągi na platformach, schody i poręcze, gdzie obecność cieczy zwiększa ryzyko poślizgu.
- Morski i offshore — rury i konstrukcje umieszczone na pokładach, narażone na sól i wilgoć.
- Budownictwo i instalacje infrastrukturalne — rury przesyłowe w strefach dostępnych dla obsługi technicznej.
- Przemysł spożywczy — tam, gdzie konieczna jest łatwość czyszczenia i odporność na detergenty (wybór powłok musi uwzględniać kompatybilność z higieną).
- Obiekty użyteczności publicznej — poręcze, bariery, rury balustrad w obszarach o dużym natężeniu ruchu.
Główne korzyści zastosowania powłok to poprawa bezpieczeństwo pracowników, redukcja liczby wypadków, wydłużenie żywotności instalacji przez ochronę przed korozją oraz ograniczenie kosztów utrzymania.
Utrzymanie, inspekcja i naprawy
Regularna kontrola stanu powłok jest niezbędna do utrzymania parametrów antypoślizgowych. Inspekcje obejmują wizualne oględziny, pomiary COF, ocenę zarysowań i miejsc odspojeń. W przypadku uszkodzeń stosuje się lokalne naprawy: oczyszczenie, zagruntowanie i ponowną aplikację fragmentu powłoki.
- Plan kontroli okresowej z dokumentacją pomiarów.
- Procedury czyszczenia dopasowane do rodzaju powłoki (chemia, ciśnienie mycia).
- Instrukcje naprawcze — określenie minimalnej grubości warstwy po naprawie i warunków utwardzania.
Ważne jest także szkolenie personelu obsługującego instalacje — właściwy sposób chodzenia, zabezpieczenie obszarów roboczych i stosowanie środków ochrony indywidualnej zmniejszają ryzyko wypadków, nawet przy zastosowaniu powłok o podwyższonej przyczepności.
Kryteria doboru powłoki
Wybór odpowiedniego systemu wymaga analizy wielu czynników. Najważniejsze kryteria to:
- Warunki eksploatacji: obecność wody, olejów, chemikaliów, zakres temperatur (niskie/ wysokie).
- Wymagany współczynnik tarcia dla danej strefy.
- Trwałość i odporność na ścieranie oraz UV.
- Możliwości aplikacyjne na miejscu (dostęp, konieczność demontażu elementów).
- Koszty materiałów i robocizny oraz częstotliwość koniecznych napraw.
Przykładowo: na platformach offshore preferuje się powłoki o wysokiej odporności na korozję i sól, z granulatem odpornym na ścieranie; w instalacjach spożywczych wybiera się systemy łatwe do dezynfekcji, zgodne z wymogami sanitarnymi.
Innowacje i trendy
Rozwój materiałów i technologii aplikacji przynosi nowe rozwiązania: powłoki samonaprawiające się, systemy z dodatkiem nanomateriałów poprawiających trwałość i właściwości antykorozyjne, a także hybrydowe struktury łączące twarde spoiwa z elastycznymi warstwami wierzchnimi. Coraz większe znaczenie zyskują również technologie umożliwiające monitorowanie stanu powłoki za pomocą czujników i systemów diagnostycznych.
Wprowadzane są też bardziej zrównoważone rozwiązania — powłoki o mniejszej emisji LZO, ekologiczne środki czyszczące oraz recykling materiałów stosowanych przy renowacji rur. W kontekście norm widać trend zaostrzania wymagań odnośnie badań COF i dokumentacji bezpieczeństwa.
Praktyczne wskazówki dla projektantów i wykonawców
- Dokładna analiza ryzyka i określenie wymaganego poziomu współczynnika tarcia przed wyborem systemu.
- Zwrócenie uwagi na przygotowanie podłoża — to najczęściej decyduje o sukcesie aplikacji.
- Wybór granulatu odpowiedniej twardości i frakcji do warunków eksploatacji.
- Przeprowadzenie prób na próbnych odcinkach i wykonanie dokumentacji wyników badań.
- Ustalenie procedur inspekcyjnych i szkolenie personelu odpowiedzialnego za utrzymanie.
Ostateczny wybór powłoki powinien opierać się na analizie kosztów cyklu życia instalacji, a nie tylko cenie materiału. Inwestycja w powłokę wysokiej jakości może przynieść znaczące oszczędności dzięki zmniejszeniu liczby wypadków, wydłużeniu czasu między remontami i ograniczeniu kosztów związanych z korozją.
