Rury wykorzystywane w procesach spieniania pełnią rolę nie tylko elementów transportowych, ale często decydują o jakości końcowego produktu oraz efektywności procesu. W artykule omówione zostaną kluczowe aspekty doboru, konstrukcji, eksploatacji i innowacji związanych z instalacjami rurowymi stosowanymi podczas spieniania materiałów polimerowych i metalowych. Zwrócę uwagę na wymagania dotyczące materiałów, powłok, parametrów procesowych oraz praktyczne wskazówki serwisowe i bezpieczeństwa.
Materiały rur i ich właściwości
Dobór odpowiedniego materiału rury jest podstawą projektowania instalacji spieniających. W zależności od typu spienianego materiału (np. poliuretany, polietylen, polipropylen, polistyren, metalicznie spienione stopy) oraz stosowanych środków spieniających (fizyczne gazy, środki chemiczne), wymagania wobec rur mogą się znacznie różnić.

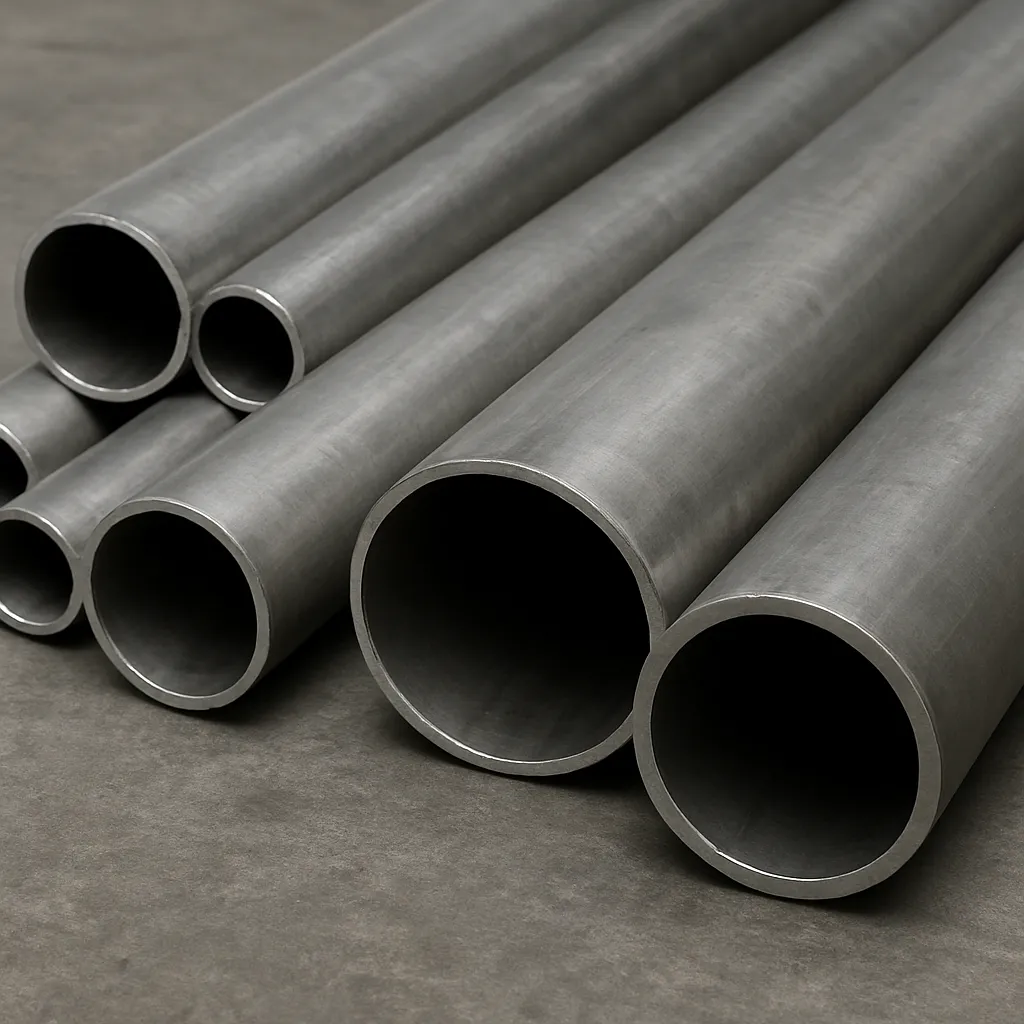

Metalowe rury
W wielu instalacjach przemysłowych preferowane są rury wykonane ze stali nierdzewnej (np. AISI 304, 316) ze względu na ich wysoką odporność na korozję, możliwość pracy w podwyższonych temperaturach oraz łatwość czyszczenia. Dla agresywnych chemicznie środków spieniających stosuje się specjalne stopy lub rury z wewnętrzną powłoką ceramiczną. Rury stalowe mogą być wykonane jako bezszwowe (seamless) lub spawane; bezszwowe lepiej sprawdzają się przy wysokich ciśnieniach i dynamicznych obciążeniach.
Polimerowe rury
W aplikacjach, gdzie temperatura procesowa jest umiarkowana, oraz gdy wymagane jest zmniejszenie masy i kosztów, stosuje się rury z polimerów technicznych: PP, PE, PVDF lub PTFE. Mają one dobre właściwości chemiczne i są odporne na wiele środków spieniających, jednak ogranicza je niższa odporność termiczna i mechaniczna w porównaniu do metalu.
Powłoki i wykończenia
Powierzchnia wewnętrzna rur ma kluczowe znaczenie dla zachowania stabilności procesu spieniania. Gładkie wykończenia minimalizują przywieranie cząstek i tworzenie się osadów. W zależności od potrzeb stosuje się powłoki epoksydowe, fluoropolimery, chromowanie lub ceramiczne wkładki. Dla zapewnienia długowieczności instalacji coraz częściej wykorzystuje się także powłoki antyadhezyjne i powłoki wzmacniające odporność na ścieranie.
Wymagania procesowe: ciśnienie, temperatura i geometria
Proces spieniania jest silnie zależny od warunków termodynamicznych i mechanicznych. Rury muszą być zaprojektowane z uwzględnieniem maksymalnego ciśnienia roboczego, dopuszczalnych skoków ciśnienia oraz temperatury pracy.
- Zakres temperatur: w zależności od technologii – od niskich temperatur (np. chłodzenie gazem) do ponad 200–300°C (w procesach polimerowych z wysokotemperaturowymi reaktorami). Stąd krytyczne jest określenie dopuszczalnej temperatury dla materiału rury.
- Grubość ścianki i średnica: wpływają na stabilność ciśnieniową oraz na gradienty temperaturowe. Przy spienianiu ważna jest kontrola prędkości przepływu i turbulencji, które wpływają na jednorodność spienienia.
- Powierzchnia wewnętrzna: im gładsza, tym mniejsze ryzyko osadzania składników i wzrostu miejscowych zaburzeń przepływu; istotne jest także wykończenie powierzchni (szczotkowanie, polerowanie).
- Geometria kształtek: kolana, zwężki, rozgałęzienia i dysze wpływają na lokalne warunki spieniania; ich projektowanie powinno minimalizować strefy stagnacji i zawirowań.
Specjalne wymagania dla rur w strefie mieszania
W miejscach, gdzie dodawane są środki spieniające i następuje intensywne mieszanie (np. strefa dozowania gazu lub reaktor dyszowy), rury i elementy łączące muszą być odporne na erozję i posiadać możliwość szybkiego demontażu i czyszczenia. Często stosuje się odcinki z łatwym dostępem serwisowym oraz wymienne wkładki lub mieszadła.
Montaż, eksploatacja i utrzymanie ruchu
Poprawny montaż i regularna konserwacja rurociągów decydują o niezawodności procesu spieniania. W praktyce oznacza to zastosowanie odpowiednich technik łączenia, kontroli szczelności oraz procedur czyszczenia.
- Metody łączenia: spawanie TIG/MIG, kołnierze, złączki skręcane, łączenia flanszowe – dobór zależy od ciśnienia, dostępności serwisowej i materiału rury.
- Narzędzia kontrolne: czujniki ciśnienia i temperatury, kamery endoskopowe do inspekcji wnętrza rur, detektory nieszczelności – integracja systemów monitoringu ułatwia szybką reakcję na zakłócenia.
- Czyszczenie i usuwanie osadów: rutynowe płukanie, użycie rozpuszczalników kompatybilnych z materiałem rury, procesy CIP (clean-in-place) w instalacjach ciągłych. Częstotliwość i metoda zależą od rodzaju spienianych surowców i stopnia skażenia.
- Konserwacja zapobiegawcza: wykonywanie badań nieniszczących (ultradźwięki, testy penetracyjne), kontrola grubości ścianki, inspekcja połączeń spawanych.
Ważną praktyką jest wdrożenie procedur bezpieczeństwa przy pracach serwisowych: odbarczenie linii, odprowadzenie czynników spieniających, zabezpieczenie przed zapłonem (w przypadku palnych substancji) oraz zapewnienie właściwej wentylacji.
Rodzaje zastosowań i przykłady instalacji
Rury stosowane w procesach spieniania znajdują zastosowanie w wielu sektorach przemysłu. Poniżej kilka charakterystycznych przykładów:
- Przemysł poliuretanowy: rurociągi dozujące izocyjaniany, polioli oraz środki spieniające; wymagane są rury odporne na hydrolizę i łatwe do czyszczenia, często z systemami podgrzewania i izolacji.
- Ekstruzje pianek poliolefinowych: rury chłodzące i podawcze w maszynach wytłaczających, komponenty heads i dysz, przy których kluczowa jest stabilność wymiarowa i precyzyjne sterowanie przepływem.
- Procesy spieniania granulowanego polistyrenu (EPS): rury parowe i parno-wodno-rurowe do ekspandera, gdzie ważna jest odporność na korozję oraz izolacja termiczna.
- Produkcja pianek metalicznych: specjalne rury i formy odporne na działanie ciekłych metali i gazów spieniających, często wymagające chłodzenia i precyzyjnej kontroli temperatury.
- Technologie mikrokomórkowe (np. MuCell): instalacje dozujące superkrytyczne CO2 lub inne gazy – rury muszą wytrzymywać wysokie ciśnienia i zapewniać minimalne straty ładunku gazowego.
Bezpieczeństwo, normy i dobra praktyka projektowa
Każda instalacja spieniania powinna być projektowana z uwzględnieniem obowiązujących norm i zasad bezpieczeństwa. Należy zapewnić zgodność z przepisami dotyczącymi ciśnieniowych urządzeń technicznych, ochrony przeciwpożarowej oraz ochrony środowiska.
- Normy materiałowe i wykonawcze: dobór rur zgodnie z normami EN, DIN, ASME – w zależności od branży i lokalnych wymogów.
- Ocena ryzyka: analiza potencjalnych awarii, wycieków gazów spieniających, możliwość zapłonu (jeśli dotyczy) oraz plan awaryjny.
- Ograniczanie emisji: zbieranie i odzysk gazów spieniających, stosowanie instalacji odciągowych i filtrów, właściwa utylizacja odpadów procesowych.
Innowacje i trendy technologiczne
Rozwój technologii produkcji i materiałoznawstwa wpływa także na ewolucję rozwiązań rurowych w procesach spieniania. Kilka istotnych trendów:
- Integracja czujników i automatyzacja: rury z wbudowanymi punktami pomiarowymi, inteligentne systemy monitoringu parametrów procesu, predykcyjne utrzymanie ruchu.
- Powłoki o wysokiej odporności i niskiej adhezji: nowe materiały antyadhezyjne zmniejszają częstotliwość czyszczenia i poprawiają jakość produktu.
- Druk 3D i komponenty modułowe: produkcja skomplikowanych kształtek i rozgałęzień o zoptymalizowanej przepływowości, wykonywanych metodami przyrostowymi z materiałów metalicznych i polimerowych.
- Zrównoważone materiały i recykling: poszukiwanie rur i powłok bazujących na surowcach o niższym śladzie węglowym oraz łatwiejszych w recyklingu.
Wskazówki praktyczne przy doborze rur
Przy projektowaniu rurociągu spieniającego warto kierować się kilkoma zasadami praktycznymi:
- Dokładne określenie parametrów procesu (ciśnienie, temperatura, skład chemiczny) przed wyborem materiału.
- Preferowanie rozwiązań umożliwiających szybki dostęp serwisowy w newralgicznych punktach instalacji.
- Stosowanie gładkich, łatwych do inspekcji komponentów w strefach mieszania i dozowania.
- Zastosowanie izolacji termicznej i pasów grzewczych tam, gdzie wymagane jest utrzymanie parametrów temperaturowych.
- Wprowadzenie systemu regularnych przeglądów i testów nieniszczących po montażu oraz dokumentowanie wyników.
Analizując wszystkie powyższe elementy, projektanci i inżynierowie mogą zoptymalizować rurociągi tak, aby zapewnić powtarzalność procesu, zmniejszyć koszty eksploatacji i zwiększyć bezpieczeństwo instalacji. Szczególną wagę należy przywiązywać do zgodności materiałów z zastosowanymi środkami spieniającymi, do higieny eksploatacji oraz do możliwości szybkiej reakcji serwisowej w przypadku awarii.
