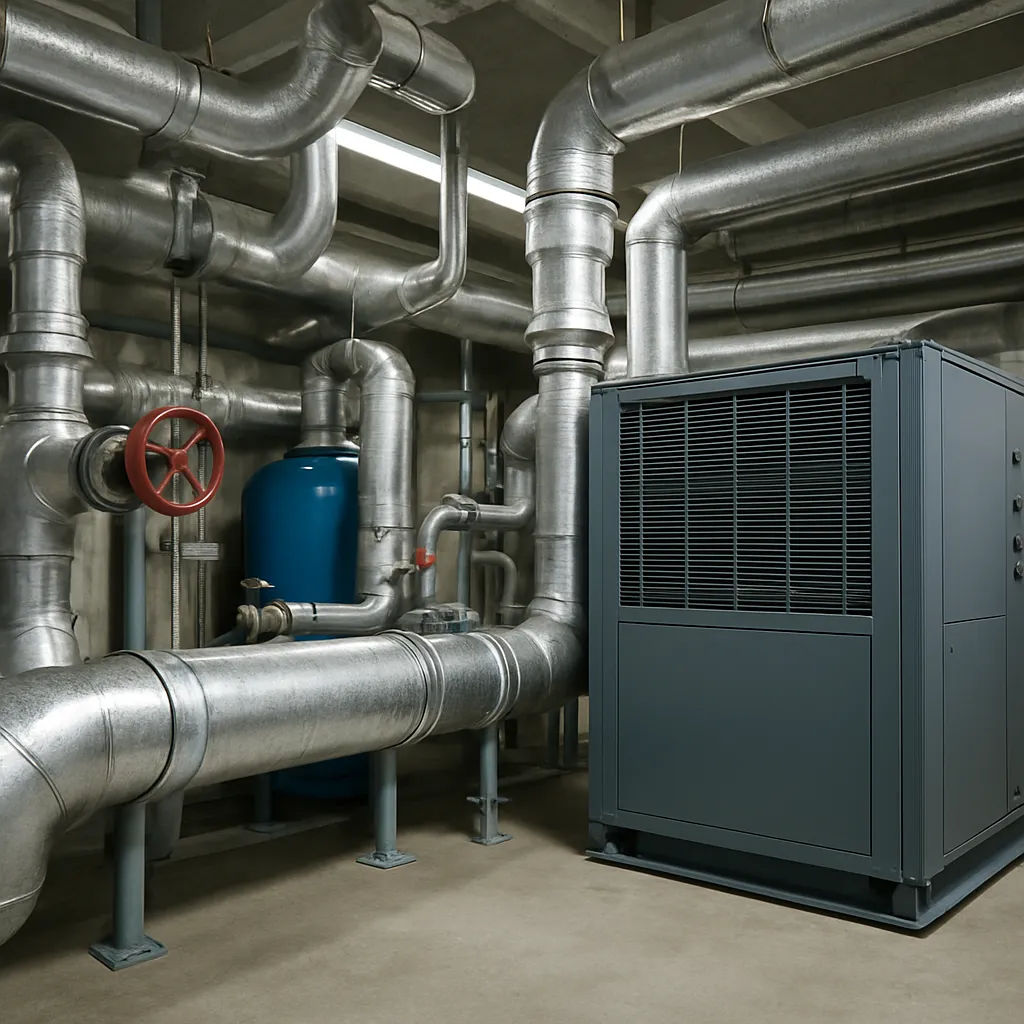

Instalacje przemysłowe oparte na pompach ciepła wymagają przemyślanej koncepcji projektowej, w której centralną rolę odgrywają odpowiednio dobrane rury. Nie tylko przewodzą one medium (wodę, glikol, czynniki chłodnicze), lecz także decydują o bezpieczeństwie, efektywności i trwałości całego systemu. W artykule omówię kluczowe aspekty doboru, montażu i eksploatacji przewodów stosowanych w instalacjach pomp ciepła w obiektach przemysłowych, ze szczególnym uwzględnieniem materiałów, połączeń, ochrony przed korozją i wymagań hydraulicznych.
Materiały rur i ich zastosowania
Dobór materiału rury ma bezpośredni wpływ na żywotność instalacji oraz jej parametry eksploatacyjne. W instalacjach pomp ciepła spotyka się zarówno systemy z mediami wodnymi i glikolowymi, jak i obiegi z czynnikiem chłodniczym. Każdy z tych obiegów stawia inne wymagania co do odporności chemicznej, wytrzymałości mechanicznej, przewodności cieplnej i możliwości spawania.
Metale
- Miedź – znana z dobrej przewodności cieplnej i stosunkowo łatwego łączenia przez lutowanie lub spawanie. Często stosowana na krótkich odcinkach i w układach chłodniczych. Wymaga ochrony przed korozją elektrochemiczną przy zetknięciu z innymi metalami.
- Stal węglowa – popularna w instalacjach grzewczych ze względu na wytrzymałość i niską cenę. Wymaga zabezpieczeń antykorozyjnych (farby, powłoki) oraz uwzględnienia zjawiska korozja pod wpływem glikoli i agresywnych procesów przemysłowych.
- Stal nierdzewna – stosowana tam, gdzie wymagana jest wysoka odporność chemiczna i mechaniczna. Zalecana w agresywnych środowiskach i przy wyższych temperaturach pracy.
- Aluminium – rzadziej stosowane, głównie w specyficznych wymiennikach i elementach instalacji z uwagi na podatność na korozję w określonych warunkach.
Tworzywa sztuczne i kompozyty
- PE-HD i PEX – elastyczne rury plastikowe używane w obiegach wtórnych (woda/glykol). Charakteryzują się dobrą odpornością na ścieranie i korozję, jednak ich ograniczeniem są niższe maksymalne temperatury pracy.
- PE-RT – ulepszony polietylen odporny na temperaturę, stosowany w instalacjach grzewczych i chłodniczych niskotemperaturowych.
- Kombinowane systemy warstwowe (np. AL/PEX) – łączą wytrzymałość i stabilność wymiarową z odpornością chemiczną i łatwością montażu.
Projektowanie hydrauliczne i parametry pracy
Prawidłowe zaprojektowanie sieci rurowej wpływa bezpośrednio na efektywność systemu pomp ciepła. Błędy w tym obszarze prowadzą do strat ciśnienia, zbyt dużych spadków temperatury, hałasu oraz zwiększonego zużycia energii przez pompy.
Prędkości przepływu i spadki ciśnienia
- Prędkość przepływu w instalacjach wodnych powinna być dobierana z uwzględnieniem strat ciśnienia i erozyjnego działania medium. Zbyt duże prędkości zwiększają straty i hałas, zbyt małe mogą powodować osadzanie się zanieczyszczeń.
- Projektowanie obejmuje obliczenia strat liniowych i miejscowych, dobór średnic rur oraz optymalizację trasy, tak aby zminimalizować niepotrzebne łuki i długości.
Przewodność cieplna i straty
Rury przenoszące ciepło na duże odległości powodują straty energetyczne, dlatego ważne jest zastosowanie odpowiedniej izolacja termicznej. Izolacja ogranicza straty i kondensację oraz wpływa na bezpieczeństwo obsługi. Wybór materiału izolacyjnego zależy od temperatury pracy, agresywności środowiska i warunków montażu.
Połączenia, montaż i zabezpieczenia
W instalacjach przemysłowych krytyczne są rozwiązania montażowe oraz techniki łączenia przewodów. Niezawodne połączenia gwarantują szczelność i długą pracę bez awarii.
Typy połączeń
- Spawanie – najbardziej trwałe połączenie w metalowych instalacjach. Wymaga kwalifikacji spawaczy i kontroli jakości (badania nieniszczące) oraz stosowania odpowiednich procedur. Spawanie redukuje ryzyko nieszczelności i jest konieczne tam, gdzie występują wysokie ciśnienia i temperatury.
- Lutowanie i lutospawanie – powszechnie stosowane przy miedzi i cienkościennych elementach. Dobre do instalacji freonowych i mniejszych przewodów.
- Połączenia gwintowane i kołnierzowe – używane tam, gdzie wymagane są demontaż i serwis. Kołnierze ułatwiają montaż wymienników i armatury.
- Złączki zaciskowe i zaprasowywane – stosowane w systemach z tworzyw sztucznych i wielowarstwowych; szybkie w montażu, ale wymagają kontroli jakości wykonania.
Ochrona przed korozją i kompatybilność
W warunkach przemysłowych, gdzie mogą występować agresywne czynniki chemiczne, odpowiednie zabezpieczenia są niezbędne. Należy zwrócić uwagę na:
- Izolację korozyjną rur stalowych – powłoki epoksydowe, cynkowanie, laminaty.
- Unikanie kontaktu różnych metali bez izolacji, aby nie tworzyć ogniw elektrochemicznych.
- Dobór materiałów kompatybilnych z zastosowanym czynnikiem roboczym, np. z glikolami lub innymi dodatkami zapobiegającymi zamarzaniu.
- Zabezpieczenie przezodwróceniowe i katodowe w przypadkach instalacji zewnętrznych lub w gruntowych wymiennikach ciepła.
Izolacja, montaż podpór i aspekt akustyczny
Dobrze zaprojektowana instalacja to nie tylko same rury i połączenia, lecz także system podpór, kompensatorów i izolacji wpływających na eksploatację i komfort użytkowania.
Podpory i kompensacja
- Prawidłowo rozmieszczone podpory zapobiegają uginaniu i nadmiernym naprężeniom. Umożliwiają też zachowanie spadków montażowych i dostęp serwisowy.
- Kompensatory (metalowe lub gumowe) są konieczne w układach narażonych na duże różnice temperatur, aby absorbować wydłużenia termiczne i zredukować naprężenia w spoinach.
Aspekt akustyczny
Przepływ płynów, w szczególności przy wysokich prędkościach, generuje hałas. W instalacjach przemysłowych należy stosować tłumiki drgań, elastyczne połączenia oraz izolacje akustyczne przewodów. Redukcja hałasu poprawia warunki pracy i chroni elementy przed działaniem drgań prowadzących do mikropęknięć.
Nadzór, testy i eksploatacja
Procedury testowe oraz regularne przeglądy wpływają na bezpieczeństwo i wydłużenie żywotności instalacji z pompami ciepła. W fazie uruchamiania wykonuje się testy szczelności, próby ciśnieniowe oraz rozruchy hydrauliczne.
Testy i kontrola jakości
- Próby ciśnieniowe (hydrostatyczne) – sprawdzenie szczelności i nośności instalacji przed uruchomieniem.
- Badania nieniszczące spoin (RT, UT, penetracyjne) – szczególnie ważne w spawanych instalacjach stalowych.
- Kontrola parametrów pracy – rejestracja temperatur, ciśnień i przepływów pozwala wykryć odchylenia od założeń projektowych.
Konserwacja i monitoring
Zaplanowane przeglądy, czyszczenie filtrów, kontrola przewodów i podpór oraz monitorowanie jakości medium (np. zawartości jonów korozyjnych, pH, stężenia glikolu) są niezbędne. Systemy monitoringu alarmowego i zdalnego odczytu parametrów znacząco ułatwiają eksploatację i minimalizują ryzyko awarii.
Zagadnienia praktyczne i przykłady rozwiązań
W praktyce inżynierskiej spotyka się różne podejścia w zależności od skali obiektu i specyfiki procesu przemysłowego. Poniżej kilka praktycznych uwag:
- W instalacjach gruntowych i geotermicznych preferuje się rury PE-HD z uwagi na elastyczność i odporność chemiczną przy jednoczesnym zabezpieczeniu przed wpływem czynników zewnętrznych.
- W instalacjach wysokotemperaturowych i wysokociśnieniowych stosuje się stal nierdzewną lub węglową ze specjalnymi powłokami oraz kompensatorami na odcinkach o dużych zmianach termicznych.
- W instalacjach z czynnikiem chłodniczym (wewnętrzny obieg pompy ciepła) wdraża się systemy rur miedzianych i precyzyjne łączenia lutowane, natomiast obieg użytkowy (woda/glykol) wykonuje się z rur stalowych lub PE w zależności od temperatur i ciśnień.
Wskazówka praktyczna
Przy projektowaniu zawsze warto przeprowadzić analizę kosztów cyklu życia (LCC) — czasami wyższy koszt materiału (np. stal nierdzewna) rekompensuje się przez mniejsze koszty konserwacji, dłuższą trwałość i mniejsze ryzyko przestojów produkcyjnych.
