Transport roztworów soli to zagadnienie techniczne o znaczeniu dla wielu gałęzi przemysłu — od górnictwa i przemysłu chemicznego, przez zakłady uzdatniania wody, aż po instalacje drogowe zajmujące się przygotowaniem solanek do posypywania. Dobór odpowiednich rur i rozwiązań instalacyjnych wpływa bezpośrednio na bezpieczeństwo, żywotność instalacji oraz koszty eksploatacji. W artykule omówione zostaną materiały rur, kryteria projektowe, mechanizmy degradacji powodowane przez sole oraz praktyczne wskazówki dotyczące montażu, konserwacji i monitoringu systemów transportujących roztwory o podwyższonym stężeniu chlorków.

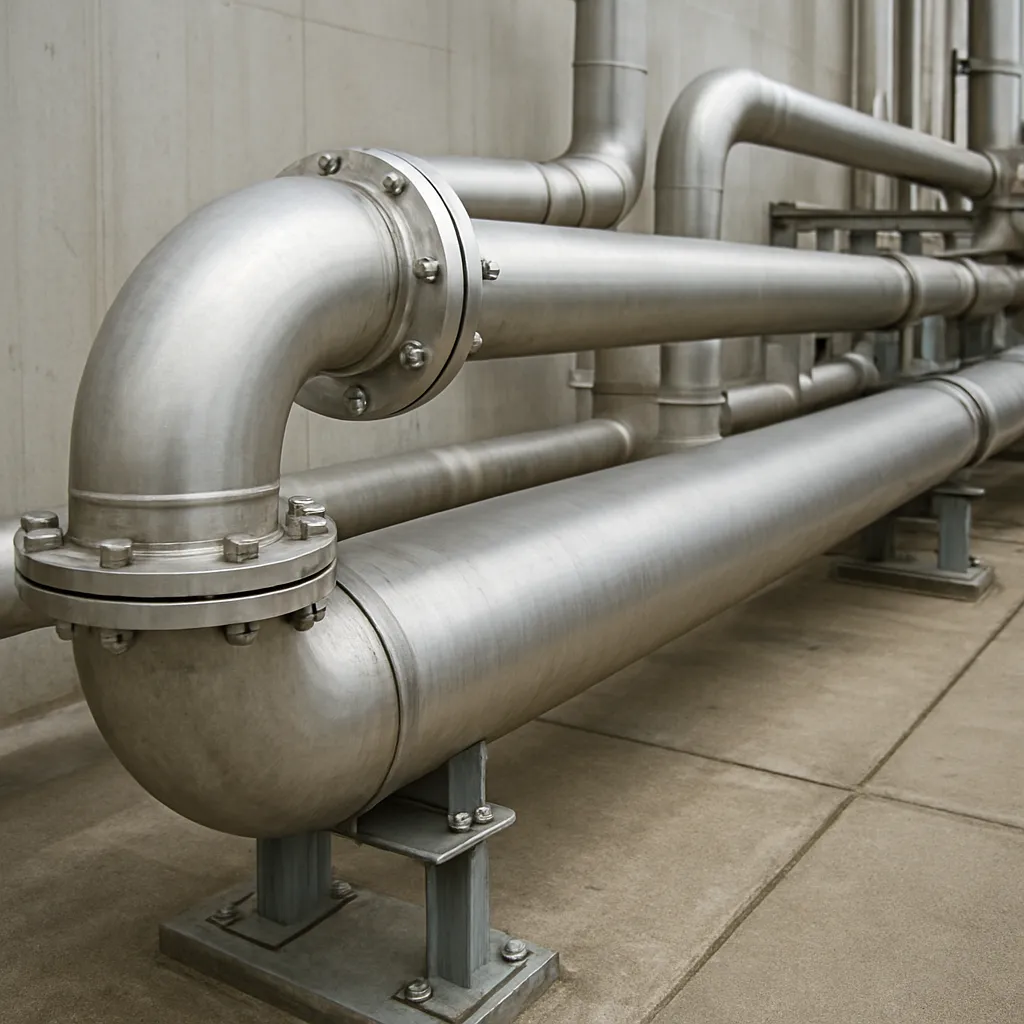

Materiały i właściwości rur
Wybór materiału rury to pierwszy i najważniejszy krok. Roztwory soli działają agresywnie na wiele materiałów, szczególnie w obecności wysokiej temperatury i tlenu. Najczęściej spotykane materiały to:
- Stal nierdzewna (np. 304, 316L, duplex) — oferuje dobrą chemoodporność wobec roztworów chlorków, jednak wybór gatunku musi uwzględniać stężenie soli i temperaturę. Gatunki austenityczne (304) są podatne na pitting i szczelinowe ataki w środowisku chlorkowym; 316L i duplex zwykle wykazują lepszą odporność.
- Stal węglowa z powłokami — tańsza opcja, stosowana przy niższych wymaganiach. Wymaga jednak skutecznych powłok ochronnych (epoksydowe, polimerowe) oraz systemów uszczelnień, ponieważ narażenie na roztwory soli prowadzi do szybkiej korozji.
- Tworzywa sztuczne (PVC, CPVC, PE, HDPE, PVDF) — popularne ze względu na odporność chemiczną i lekkość. HDPE i PE wykazują dobrą odporność na roztwory soli w szerokim zakresie temperatur, a PVDF oferuje bardzo wysoką chemoodporność przy większych kosztach.
- Rury wykładane lub wyłożone żywicami (liners) — stalowe rury z wewnętrzną wykładziną z PTFE, PE lub specjalnych żywic. Pozwala to łączyć wytrzymałość mechaniczna stali z odpornością chemiczną materiału wykładziny.
- Kompozyty FRP — włókno szklane w matrycy żywicznej może być użyte tam, gdzie wymagana jest odporność chemiczna i niski ciężar. Oferują dobrą odporność na korozję, ale wymagają starannego projektowania pod względem odporności na uderzenia i zmęczenie.
Czynniki wpływające na dobór materiału
- Stężenie soli i skład chemiczny roztworu (chlorki, siarczany, inne kationy),
- Temperatura i ciśnienie robocze,
- Prędkość przepływu (erozja, kawitacja),
- Wymagania mechaniczne (obciążenia zewnętrzne, uderzenia),
- Warunki montażu (dostępność, długa trasa z osłonami),
- Wymogi sanitarne (np. w przemyśle spożywczym) oraz certyfikaty,
- Koszty inwestycyjne i eksploatacyjne.
Projektowanie i zabudowa systemów transportu
Dobre zaprojektowanie sieci rurociągów minimalizuje ryzyko awarii i zmniejsza koszty eksploatacji. W projektowaniu trzeba uwzględnić kwestie hydrauliczne, materiałowe i mechaniczne oraz systemy zabezpieczeń.
Założenia hydrauliczne
- Optymalna prędkość przepływu: zbyt mała sprzyja osadzaniu się zanieczyszczeń i krystalizacji soli; zbyt duża — powoduje erozję ścian przewodu. Typowe wartości zależą od medium, ale przy roztworach soli należy unikać gwałtownych zmian prędkości.
- Straty ciśnienia i dobór pomp: pompa powinna pracować w zakresie minimalizującym napowietrzenie i pulsacje próbujące przyspieszać korozję.
- Zapewnienie odpływu i spadków: należy projektować spadki tak, by umożliwić całkowite opróżnienie rurociągu (pigging, drenaż), co ogranicza czas kontaktu materiału z agresywnym medium.
Izolacja, podpory i kompensacja dilatacji
Temperatura roztworu wpływa na rozszerzalność termiczną rur, dlatego stosuje się kompensatory oraz projektuje odpowiednie podpory. Niedopuszczalne są naprężenia przy połączeniach, które mogą prowadzić do uszkodzeń uszczelnień i pęknięć. Uszczelnienia muszą być dobrane do środowiska soli — popularne materiały to guma nitrilowa, PTFE i elastomery fluoropolimerowe.
Połączenia i montaż
- Spawanie stali nierdzewnej wymaga procedur minimalizujących ryzyko kontaminacji i zmian struktury metalu — szczególnie ważne w środowisku chlorkowym.
- Połączenia gwintowane i kołnierzowe powinny mieć zastosowane odpowiednie uszczelnienia i zabezpieczenia antykorozyjne.
- Dla rur z tworzyw sztucznych stosuje się zgrzewanie doczołowe, mufowe lub złączki mechaniczne zgodne z zaleceniami producenta.
Korozja, konserwacja i diagnostyka
Roztwory soli stwarzają kilka specyficznych ryzyk dla rurociągów. Zrozumienie mechanizmów degradacji pozwala na wdrożenie skutecznych strategii ochronnych i programów konserwacyjnych.
Mechanizmy korozji
- Pitting (korozyjne dziurawienie) — lokalne, nasilone w obecności chlorków, szczególnie groźne w stali austenitycznej.
- Szczelinowe ataki — w miejscach połączeń, uszczelek i zacisków, gdzie powstają lokalne anoksyczne środowiska.
- Korozja naprężeniowa (SCC) — łączny wpływ naprężeń mechanicznych i środowiska chlorkowego może prowadzić do nagłych pęknięć.
- Erozja i erozja-korozyjna — przy dużych prędkościach przepływu lub obecności cząstek stałych.
Metody ochrony
- Dobór odpornego materiału lub wykładziny (PTFE, PVDF, PE) dla bezpośredniej ochrony przed medium,
- Powłoki zewnętrzne i wewnętrzne (epoksydy, polimery),
- Systemy inhibitorów korozji — dodawane do medium w niektórych aplikacjach,
- Katodowa ochrona i systemy monitoringu potencjału — tam, gdzie korozja elektrochemiczna jest problemem,
- Regularne czyszczenie i pigging — zapobiega sedymentacji i krystalizacji.
Diagnostyka i monitoring
Systemy diagnostyczne obejmują:
- Badania nieniszczące: ultragłosowe pomiary grubości ścian, testy penetracyjne na spoinach, radiografia przy krytycznych spawach,
- Monitoring parametrów procesu: pomiary przewodności, pH, zawartości chloru, stężenia osadów,
- Systemy wykrywania wycieków i monitoringu ciśnienia,
- Regularne przeglądy i oceny ryzyka: analizę POF (probability of failure) i RBI (risk-based inspection).
Zastosowania, normy i wymagania branżowe
Rurociągi do roztworów soli występują w różnych sektorach, każdy z odrębnymi wymaganiami.
Górnictwo i przemysł mineralny
W górnictwie roztwory soli mogą być stosowane w procesach flotacji, flotylizacji lub jako medium do transportu surowców. Wymagane są odporne na ścieranie i korozję przewody, często stosuje się wykładziny PE lub rury stalowe z wykończeniem polimerowym.
Zakłady uzdatniania wody i odsalanie
W instalacjach odsalania i obiegu wody morskiej rury narażone są na wysokie stężenia chlorków oraz zmienne warunki termiczne. Typowe rozwiązania to rury ze stali duplex, PVDF lub wykładziny PTFE w miejscach krytycznych. Dbałość o jakość spoin i materiałów zapobiega awariom prowadzącym do dużych strat środowiskowych i ekonomicznych.
Przemysł chemiczny i spożywczy
W chemii procesowej często transportuje się roztwory zawierające sole w różnych stężeniach. W branży spożywczej stosuje się materiały dopuszczone do kontaktu z żywnością, a systemy muszą umożliwiać łatwe mycie i dezynfekcję. Tu zyskują na znaczeniu rury z tworzyw lub stal nierdzewna o odpowiednich atestach.
Drogownictwo i utrzymanie winterowe
Systemy do przygotowania i transportu solanki do posypu dróg wymagają odporności na zmienne warunki atmosferyczne, możliwość szybkiego opróżnienia rurociągów przed mrozami oraz zabezpieczenia przed korozją spowodowaną dodatkowym kontaktem z powietrzem. Popularne są rury z PE lub stal z powłokami i systemami ogrzewania w newralgicznych odcinkach.
Wybór i kryteria decyzyjne
W praktyce dobór konkretnego rozwiązania powinien być wynikiem analizy technicznej i ekonomicznej. Kluczowe kryteria to:
- Analiza chemiczna roztworu i jego właściwości korozyjnych,
- Warunki pracy: temperatura, ciśnienie, prędkość przepływu, obecność cząstek stałych,
- Wymagania dotyczące niezawodności i dostępności instalacji,
- Koszty montażu i przewidywane koszty obsługi i konserwacji,
- Dostępność materiałów i doświadczenie wykonawców,
- Wymogi prawne i środowiskowe oraz standardy (PN, EN, ASTM),
- Możliwość inspekcji i zastosowania narzędzi diagnostycznych.
Przykładowy proces decyzyjny
- Krok 1: Ocena medium i warunków pracy,
- Krok 2: Wstępny wybór materiałów (np. HDPE dla niskich temperatur i czystych brin; 316L lub duplex dla wyższych temperatur i agresywnych chlorków),
- Krok 3: Analiza kosztów cyklu życia i ryzyka awarii,
- Krok 4: Dobór połączeń i systemów ochronnych (powłoki, wykładziny),
- Krok 5: Plan konserwacji i monitoringu (RBI),
- Krok 6: Wdrożenie i testy odbiorcze (ciśnieniowe, szczelności),
- Krok 7: Regularne przeglądy i aktualizacja procedur.
Praktyczne wskazówki instalacyjne
Aby system działał niezawodnie przez lata, warto zapamiętać kilka praktycznych zasad:
- Zadbaj o możliwość pełnego opróżnienia rurociągu — zastoje sprzyjają krystalizacji soli,
- Stosuj kompensatory i przemyśl rozmieszczenie podpór, aby zapobiec naprężeniom,
- W newralgicznych miejscach stosuj materiały o wyższej odporności (np. PVDF lub wykładziny PTFE),
- Regularnie monitoruj grubość ścianki i parametry elektryczne systemu,
- Przy montażu rur stalowych stosuj procedury spawalnicze dedykowane dla środowiska chlorkowego,
- Planowanie awaryjne: izolacja miejsc potencjalnych wycieków i systemy szybkiego zamknięcia odcinków rurociągu.
