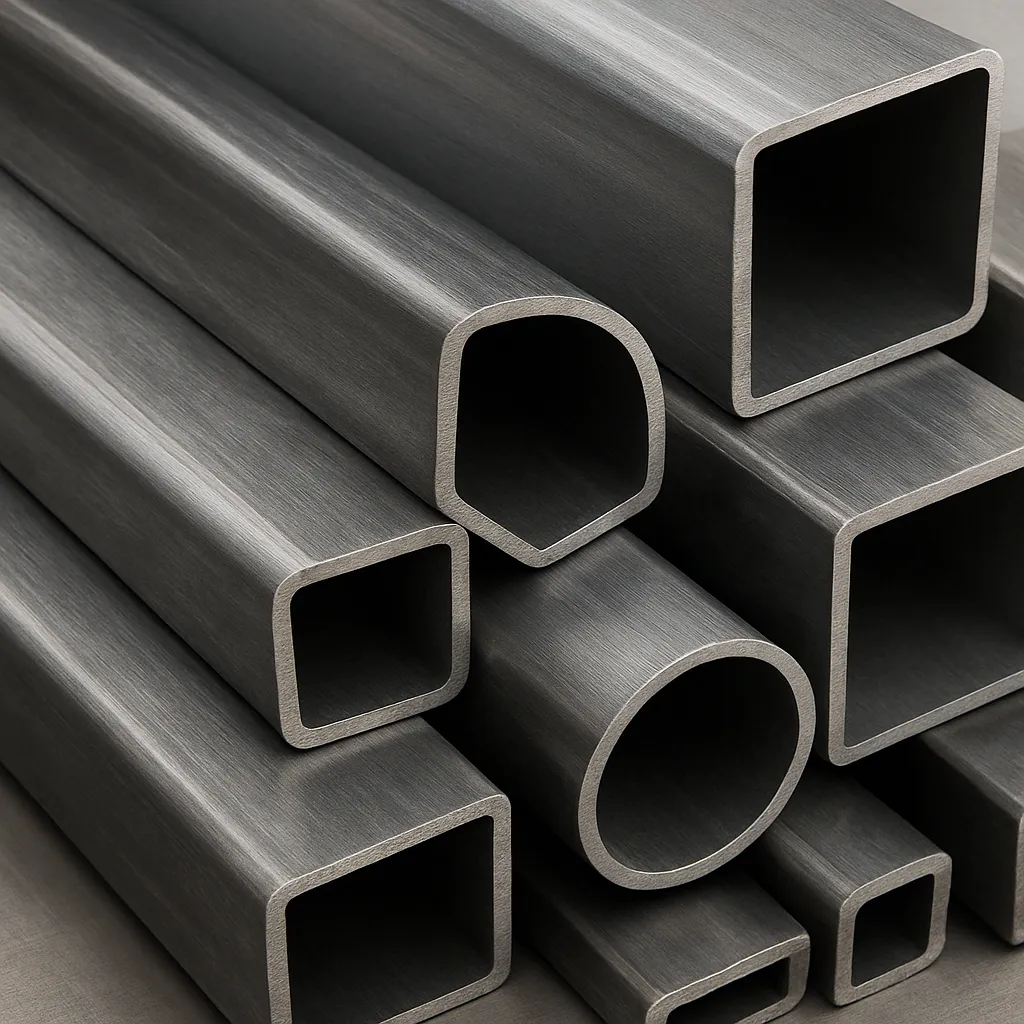

Rury o profilach niestandardowych

Rury o profilach niestandardowych stanowią istotny element wielu branż — od budownictwa, przez przemysł motoryzacyjny, aż po instalacje przemysłowe i meblarstwo. Ich specyfika polega na dostosowaniu kształtu przekroju poprzecznego do konkretnych wymagań funkcjonalnych, estetycznych lub technologicznych. Dzięki temu możliwe jest optymalizowanie wytrzymałości, redukcja masy, lepsze dopasowanie do połączeń i poprawa właściwości przepływowych. W dalszej części omówione zostaną metody produkcji, materiały, zastosowania oraz kluczowe aspekty projektowe i kontrola jakości, które decydują o powodzeniu realizacji elementów o niestandardowych profilach.

Definicja, klasyfikacja i zastosowania

Rura o profilu niestandardowym to element cienkościenny lub grubostennny, którego przekrój poprzeczny nie odpowiada powszechnie stosowanym kształtom okrągłym, kwadratowym czy prostokątnym. Może mieć kształty takie jak litery, wielokąty, profile z żeberkami, kanały przepływowe, profile z otworami technologicz­nymi czy złożone kształty asymetryczne. W zależności od funkcji projektujący wybierają rozwiązania, które zapewniają pożądane właściwości mechaniczne, termiczne i przepływowe.

Zastosowania przemysłowe

• Przemysł motoryzacyjny — układy wydechowe, elementy konstrukcyjne ram i stelaży, profile docięcia i wzmacniające.
• Budownictwo — konstrukcje nośne, balustrady o nieregularnych przekrojach, systemy elewacyjne i odwodnienia.
• Przemysł stoczniowy i lotniczy — profile odporniejsze na zmęczenie, skomplikowane kanały przewodów.
• Instalacje przemysłowe — rurociągi procesowe o optymalizowanych przekrojach, przewody wentylacyjne o niestandardowych kształtach.
• Meble i design — elementy ozdobne, stelaże o indywidualnych kształtach.

Materiały i ich właściwości

Wybór materiału jest kluczowy w projektowaniu rur o niestandardowych profilach, ponieważ determinuje trwałość, możliwość obróbki i koszt produkcji. Najczęściej wykorzystywane materiały to:

• Stal konstrukcyjna i stopowa — powszechna ze względu na wytrzymałość, możliwość spawania i powlekania. Stal umożliwia osiąganie dużych nośności przy relatywnie niskich kosztach.
• Aluminium — lekkie, odporne na korozję, łatwe do formowania i extrudowanie. Stosowane tam, gdzie liczy się redukcja masy (np. transport, lotnictwo).
• Stale nierdzewne — wymagane do zastosowań higienicznych i korozyjnych (chemia, spożywka).
• Tworzywa sztuczne (PE, PVC, PP, HDPE) — stosowane w instalacjach, gdzie wymagane są odporność chemiczna i niska masa.
• Kompozyty (włókna w matrycy polimerowej) — oferują wysoką wytrzymałość przy niskiej masie oraz możliwość tworzenia skomplikowanych kształtów bez dodatkowego spawania.

Metody produkcji i obróbki

Wytworzenie rury o niestandardowym przekroju wymaga dobrania odpowiedniej technologii. Poniżej opisane są najważniejsze metody oraz ich zalety i ograniczenia.

Ekstruzja (extrudowanie)

Proces polegający na przepychaniu materiału (najczęściej aluminium lub tworzyw) przez matrycę o wymaganym kształcie przekroju. Ekstruzja pozwala na uzyskanie długich odcinków o stałym profilu z wysoką powtarzalnością. Zalety to szybkość produkcji i niskie koszty przy dużych seriach, jednak ograniczeniem mogą być skomplikowane kształty wewnętrzne i wymagania dotyczące materiału.

Walcowanie i gięcie (walcowanie na zimno, roll forming)

Metody te pozwalają na formowanie blach i taśm w skomplikowane profile poprzez kolejne przejścia przez zestaw rolek. Doskonale sprawdzają się przy produkcji profili stalowych i aluminiowych. Roll forming jest opłacalny przy średnich i dużych seriach, umożliwia osiąganie cienkich ścianek i stałych przekrojów.

Spawanie i łączenie

Wykorzystuje się je, gdy profil powstaje ze zgiętych blach lub gdy trzeba połączyć kilka elementów tworzących finalny przekrój. Metody takie jak MIG/MAG, TIG, laserowe spawanie lub zgrzewanie punktowe są często stosowane. W przypadku skomplikowanych kształtów, łączenia wymagają precyzyjnej obróbki i kontroli, aby nie osłabić konstrukcji.

Hydroforming i formowanie przy użyciu ciśnienia

Technika polegająca na rozciąganiu rur poprzez ciśnienie wewnętrzne w formie (matrycy). Hydroforming umożliwia otrzymanie skomplikowanych kształtów, zmiennych przekrojów i gładkich powierzchni bez dodatkowych spawów. Jest szczególnie ceniony w branży motoryzacyjnej, gdzie wymagana jest duża precyzja wymiarowa i estetyka.

Obróbka mechaniczna i frezowanie

Stosowane do wykańczania i tworzenia nieregularnych otworów lub cech na gotowych rurociągach. Frezowanie CNC umożliwia uzyskanie precyzyjnych detali, jednak jest czasochłonne i kosztowne przy dużych seriach.

Projektowanie: wytrzymałość, tolerancje i ergonomia

Projektowanie rury o niestandardowym profilu wymaga uwzględnienia wielu kryteriów: wytrzymałości przy obciążeniach statycznych i zmęczeniowych, minimalizacji masy, możliwości łączenia i montażu oraz estetyki. W tym kontekście krytyczne są aspekty takie jak:

• Wytrzymałość – analiza naprężeń i odkształceń powinna uwzględniać lokalne koncentratory naprężeń przy narożnikach i przejściach kształtu.
• Tolerancje wymiarowe – określenie tolerancje jest konieczne, aby zapewnić wymienialność elementów i poprawne dopasowanie w montażu.
• Przepływ i opory – w przypadku rur funkcjonujących jako przewody, kształt przekroju wpływa na turbulencje i spadki ciśnienia.
• Ergonomia montażu – dostępność do punktów mocowania oraz możliwość stosowania standardowych złącz i uszczelek.
• Powierzchnia i wykończenie – wpływają na korozję, tarcie i wygląd gotowego elementu; stosuje się powłoki, anodowanie, malowanie proszkowe lub galwanizację.

Kontrola jakości i badania

Ze względu na często krytyczne zastosowania, rury o niestandardowych profilach muszą przechodzić rygorystyczne testy. Typowe metody kontroli obejmują:

• Kontrolę wymiarową (CMM, skanery 3D) – weryfikacja zgodności z dokumentacją.
• Badania nieniszczące (UT, RTG, badania penetracyjne) – wykrywanie wad wewnętrznych i powierzchniowych.
• Testy próby ciśnieniowej i szczelności – niezbędne w instalacjach rurowych.
• Badania wytrzymałościowe i zmęczeniowe – szczególnie ważne dla elementów nośnych i eksploatowanych w cyklu zmiennych obciążeń.

Ekonomia, produkcja seryjna i personalizacja

Produkcja niestandardowych profili pociąga za sobą kompromisy między kosztami, jakością i elastycznością. Przy projektowaniu warto brać pod uwagę:

• Skala produkcji — extrudowanie i walcowanie są opłacalne przy dużych seriach, a techniki takie jak frezowanie czy spawanie ręczne lepiej sprawdzają się przy prototypach lub małych seriach.
• Koszty form i narzędzi — produkcja matryc, rolek czy specjalnych form może stanowić znaczną część kosztów początkowych.
• Logistyka i dostępność materiałów — wybór stali, aluminiumu czy kompozyty determinuje czas realizacji i cenę.
• Możliwości adaptacyjne — projekty modularne i standaryzowane złącza ułatwiają modernizację i naprawy.

Wyzwania technologiczne i innowacje

W obszarze rur o niestandardowych profilach obserwuje się kilka trendów i wyzwań, które wpływają na rozwój produktów:

• Zastosowanie zaawansowanych symulacji FEM oraz optymalizacji topologicznej w celu osiągania lepszej relacji wytrzymałość/masa.
• Rozwój technik hydroformingu i formowania hybrydowego, które pozwalają na redukcję liczby spawów i poprawę właściwości powierzchni.
• Wykorzystanie druku 3D i przyrostowych technologii do produkcji matryc, prototypów, a także bezpośrednio elementów z tworzyw i metali.
• Materiały nowej generacji i powłoki zwiększające odporność na korozję, ścieranie i zmęczenie.

Praktyczne wskazówki dla inwestorów i projektantów

Aby zminimalizować ryzyko i optymalizować koszty przy projektowaniu rury o niestandardowym profilu, warto przestrzegać kilku zasad:

• Określić krytyczne wymagania funkcjonalne — nośność, szczelność, estetyka, masa.
• Wybrać materiał adekwatny do warunków pracy i technologii produkcji.
• Skonsultować projekt z producentem na etapie koncepcyjnym, aby uwzględnić ograniczenia technologiczne i koszty narzędzi.
• Przewidzieć tolerancje i punkty mocowania, aby ułatwić montaż i konserwację.
• Rozważyć serię pilotażową i badania w warunkach rzeczywistych przed uruchomieniem pełnej produkcji.

Perspektywy rozwoju

Rosnące wymagania dotyczące efektywności energetycznej, lekkich konstrukcji i trwałości materiałów sprzyjają rozwojowi rur o niestandardowych profilach. Innowacje w obszarze materiałoznawstwa, automatyzacji produkcji oraz cyfrowych narzędzi projektowych będą dalej obniżać bariery wejścia dla skomplikowanych rozwiązań. Coraz częściej spotykane będą rozwiązania hybrydowe łączące metale z kompozytymi lub wielomateriałowe profile zaprojektowane pod konkretne zastosowanie.
