Rury są jednym z kluczowych elementów każdej instalacji w elektrociepłowni, przenosząc parę, wodę zasilającą, kondensat, spaliny oraz media chłodzące. Wybór odpowiedniego systemu rurowego oraz prawidłowe wykonawstwo wpływają bezpośrednio na bezpieczeństwo, sprawność i żywotność zakładu. W artykule omówię rodzaje rur stosowanych w instalacjach elektrociepłowni, wymagania materiałowe i konstrukcyjne, metody montażu i badań oraz kwestie eksploatacyjne i konserwacyjne.
Materiały i typy rur stosowanych w instalacjach
Dobór materiału rury zależy od parametrów medium (temperatura, ciśnienie, skład chemiczny) oraz warunków pracy (erozja, korozyjność). Najczęściej spotykane materiały to stal węglowa, stale stopowe, stale nierdzewne oraz w ograniczonym zakresie rury wykonane z tworzyw sztucznych i kompozytów do instalacji niskotemperaturowych.
Rury stalowe
- Rury do pary i gorącej wody: wykonane ze stali węglowej i niskostopowej, często z dodatkiem chromu i molibdenu dla poprawy wytrzymałości w wyższych temperaturach.
- Rury do medium agresywnych: stale nierdzewne (np. 316L, 904L) lub stale duplex stosowane tam, gdzie występuje ryzyko korozji korozyjno-erozyjnej.
- Specjalne rury kotłowe i nadkrytyczne: w instalacjach wysokociśnieniowych stosuje się stale o podwyższonej wytrzymałości i odporności na korozyjność i pełzanie.
Rury izolowane i preizolowane
W systemach przesyłu ciepła na duże odległości często stosuje się rury preizolowane z warstwą izolacji termicznej i zewnętrzną powłoką ochronną. Zapewniają one minimalne straty ciepła i ochronę przed wpływami atmosferycznymi. Izolacja może być wykonana z pianki poliuretanowej, mineralnej wełny lub innych materiałów, a powłoka z tworzywa lub stali powlekanej. W takich rozwiązaniach ważna jest jakość złączy oraz szczelność powłoki, aby uniknąć zawilgoceń izolacji.
Projektowanie i wymiarowanie rurociągów
Projekt rurociągu wymaga uwzględnienia parametrów procesu oraz zasad mechaniki płynów. Kluczowe zagadnienia to dobór średnicy, grubości ścianki, klasy ciśnienia i temperatura pracy. Obliczenia obejmują straty ciśnienia, prędkości przepływu, oraz marginesy bezpieczeństwa.
- Dobór średnicy: oparty na wymaganym natężeniu przepływu i dopuszczalnych prędkościach medium (dla pary przesadne prędkości powodują hałas i erozję).
- Średnica a ciśnienie: grubość ścianki obliczana jest z uwzględnieniem współczynnika bezpieczeństwa, współczynnika korozji i norm (PN-EN, ASME).
- Ruchy cieplne: projekt musi przewidywać kompensację wydłużeń przez dylatacje, kompensatory lub układy podpór, aby zapobiec naprężeniom termicznym.
W projektowaniu należy również uwzględnić obsługę, dostęp do armatury i zaworów, lokalizację punktów spustu i odpowietrzeń oraz możliwości inspekcji i napraw.
Montaż, spawanie i kontrola jakości
Wykonawstwo rurociągów w elektrociepłowniach wymaga rygorystycznych procedur montażowych i kontroli jakości. Szczególne znaczenie ma spawanie – sposób przygotowania krawędzi, kwalifikacja spawaczy, materiały dodatkowe i procedury spawalnicze wpływają na trwałość połączeń. Typowe metody spawania to spawanie łukowe (MIG/MAG, TIG) oraz spawanie elektrodowe dla grubych ścianek.
- Próby nieniszczące: badania radiograficzne (RT), ultradźwiękowe (UT), penetracyjne (PT) i magnetyczno-proszkowe (MT) stosowane są do wykrywania pęknięć i nieciągłości.
- Próby ciśnieniowe: hydrostatyczne testy ciśnieniowe przed oddaniem do eksploatacji potwierdzają szczelność instalacji.
- Kontrola geometryczna: sprawdzenie poprawności montażu podpór, trasowania i spadków dla kondensatu oraz prawidłowego rozmieszczenia kompensatorów.
Izolacja termiczna i ochrona antykorozyjna

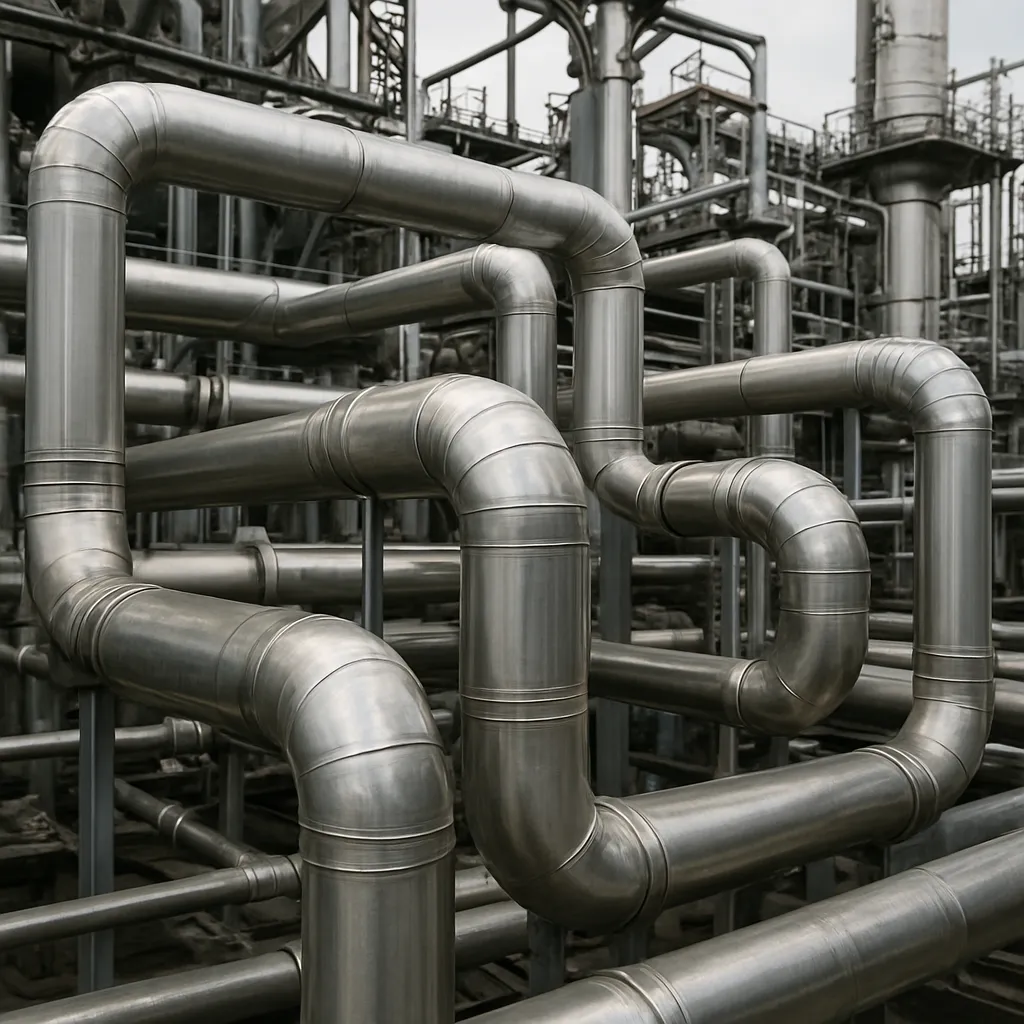

Aby zminimalizować straty energii i chronić elementy konstrukcyjne, rurociągi w elektrociepłowniach pokrywa się izolacją termiczną oraz powłokami ochronnymi. Izolacja musi być dobrana do temperatury pracy i odporności na wilgoć. W miejscach szczególnych nacisków eksploatacyjnych stosuje się izolacje zachowujące integralność także przy wibracjach.
Ochrona antykorozyjna obejmuje dobór materiału, stosowanie powłok malarskich, korozyjnych inhibitorów w medium oraz systemów odprowadzenia wilgoci. W niektórych instalacjach stosuje się również monitorowanie stanu powierzchni i badania grubości ścianki w celu przewidywania degradacji.
Elementy specjalne: kompensatory, podpory, armatura
Ważnymi elementami każdego systemu rurowego są kompensatory (tłumiące wydłużenia termiczne), podpory i zawiesia (zapewniające prawidłowe ułożenie i przenoszenie obciążeń) oraz armatura (zawory bezpieczeństwa, zasuwy, zawory regulacyjne). Niewłaściwy dobór lub montaż tych elementów może prowadzić do poważnych uszkodzeń.
- Kompensatory: giętkie (fałdowe), przegubowe, teleskopowe — wybór zależy od wielkości przesunięć, osiowych i bocznych ruchów oraz od typu medium.
- Podpory i zawiesia: muszą ograniczać ruchy do zamierzonych kierunków, jednocześnie umożliwiając kontrolowane dylatacje i odprowadzanie obciążeń dynamicznych.
- Armatura: zawory powinny być dobrane pod kątem odporności na wysoką temperaturę, ciśnienie i erozję; często stosuje się materiały odporne na ścieranie w miejscach z dużą prędkością przepływu.
Eksploatacja i konserwacja
Regularna konserwacja rurociągów w elektrociepłowni to gwarancja bezawaryjnej pracy i długiej żywotności instalacji. Program utrzymania ruchu powinien obejmować okresowe inspekcje ultradźwiękowe grubości ścianki, kontrole stanu izolacji, sprawdzenia szczelności i funkcjonowania armatury oraz monitoring parametrów pracy (ciśnienie, ciśnienie robocze, temperatura, przepływ).
- Plany przeglądów: harmonogramy badań nieniszczących, wymiany uszczelek, malowania powłok zewnętrznych.
- Awaryjność: procedury postępowania w przypadku nieszczelności, rozszczelnienia spoin czy pęknięć zmęczeniowych.
- Szkolenia personelu: umiejętność szybkiej identyfikacji objawów wycieków, drgań czy nietypowych hałasów oraz właściwe reagowanie.
Standardy, bezpieczeństwo i regulacje
Realizacja rurociągów w elektrociepłowni musi być zgodna z normami krajowymi i międzynarodowymi (PN-EN, ASME, ISO) oraz przepisami dotyczącymi bezpieczeństwa technicznego. Dokumentacja jakościowa, kwalifikacje spawaczy, świadectwa materiałowe i protokoły badań stanowią podstawę dopuszczenia instalacji do eksploatacji.
Bezpieczeństwo obejmuje również ochronę przed przypadkowym uszkodzeniem rurociągów (np. w wyniku implozji pary), instalację zaworów bezpieczeństwa oraz systemów monitoringu alarmowego. W projektach należy przewidzieć także zabezpieczenia przeciwpożarowe i środki ograniczające rozprzestrzenianie się awarii.
Trendy technologiczne i innowacje
Współczesne elektrociepłownie wdrażają rozwiązania mające na celu zwiększenie efektywności i niezawodności rurociągów. Przykłady to stosowanie zaawansowanych materiałów odpornych na wysoką temperaturę i korozję, rury preizolowane z lepszymi parametrami izolacyjnymi, systemy zdalnego monitorowania stanu rurociągów z użyciem sensorów grubości ścianki i akustycznych metod wykrywania wycieków. Coraz powszechniejsze są także cyfrowe narzędzia do analizy stanu technicznego oraz modelowania przepływów.
W kontekście ochrony środowiska rośnie znaczenie minimalizacji strat ciepła oraz ograniczenia ryzyka wycieków substancji szkodliwych. Optymalizacja tras rurociągów oraz stosowanie materiałów o dłuższej żywotności przekłada się na redukcję kosztów i mniejsze oddziaływanie na otoczenie.
Praktyczne wytyczne dla inwestorów i projektantów
Przy planowaniu instalacji rurociągowej w elektrociepłowni warto uwzględnić kilka kluczowych zasad:
- Dokładne określenie parametrów pracy i warunków środowiskowych przed wyborem materiałów.
- Wypracowanie procedur spawalniczych i kontrolnych oraz zapewnienie kwalifikacji wykonawców.
- Projektowanie z myślą o łatwej konserwacji i możliwościach diagnostyki.
- Stosowanie kompensatorów i podpór zapobiegających nadmiernym naprężeniom termicznym.
- Zapewnienie rezerw w projektowaniu (np. nadmiar grubości ścianki) w celu uwzględnienia degradacji w czasie.
Wybór właściwych rozwiązań rurowych ma bezpośredni wpływ na efektywność, bezpieczeństwo i koszty eksploatacji elektrociepłowni.
