Technologie zgrzewania rur z tworzyw sztucznych stanowią fundament nowoczesnych instalacji wodociągowych, gazowych, kanalizacyjnych oraz przemysłowych. Wybór odpowiedniej metody zgrzewania i materiału ma bezpośredni wpływ na trwałość, szczelność i bezpieczeństwo sieci. Artykuł omawia najważniejsze materiały, metody łączenia, kryteria kontroli jakości oraz praktyczne wytyczne projektowe i eksploatacyjne.
Materiały używane do rur z tworzyw sztucznych
W praktyce najczęściej spotykane tworzywa to polietylen (PE), polipropylen (PP) oraz PVC. Każde z nich ma odmienne właściwości mechaniczne i termiczne, które determinują wybór metody zgrzewania oraz zastosowanie końcowe.
Polietylen (PE)
- PE80, PE100 — powszechnie wykorzystywane w systemach przesyłu wody i gazu. Dzięki dobrej odporności chemicznej i elastyczności umożliwiają zastosowanie złączy doczołowych i elektrofuzji.
- Odporność na korozję i zmęczenie; ważne parametry projektowe to SDR (stosunek średnicy do grubości ścianki) i temperatura pracy.
Polipropylen (PP) i PVC
- PP wykorzystywany jest tam, gdzie wymagana jest wysoka odporność temperaturowa i chemiczna (np. instalacje technologiczne).
- PVC (szczególnie PVC-U) stosowane jest w instalacjach kanalizacyjnych i sanitarnych, choć zgrzewanie PVC ma inne wymagania procesowe niż PE/PP.
Metody zgrzewania rur i ich zasady
Istnieje kilka podstawowych technik łączenia rur z tworzyw sztucznych. Wybór metody zależy od materiału, średnicy rury, warunków pracy oraz wymogów eksploatacyjnych.
Zgrzewanie doczołowe (butt fusion)
- Zasada: przygotowane końce rur są podgrzewane do temperatury topnienia na płycie grzejnej, a następnie łączone pod kontrolowanym dociskiem.
- Stosowane głównie dla polietylenu i polipropylenu. Zapewnia ciągły materiałowy spójny z rurą, co daje wysoką wytrzymałość połączenia.
- Kluczowe parametry to temperatura płyty grzejnej, czas nagrzewania, ciśnienie złącza i czas schładzania — łącznie określane mianem parametry procesu.
Zgrzewanie elektrofuzją (electrofusion)
- Technika polega na wprowadzeniu złączki z wbudowaną spiralą grzewczą pomiędzy końcami rur; po przyłożeniu napięcia spirala topi powierzchnię i następuje łączenie.
- Popularne przy remontach i łączeniu instalacji w terenie; nadaje się szczególnie do rur PE. W artykule termin zgrzewanie elektrofuzją pojawia się często ze względu na jego praktyczne znaczenie.
- Zalety: prostsza operacja w trudnych warunkach, mniejsze wymagania dotyczące precyzyjnego przygotowania końcówek niż w butt fusion.
Zgrzewanie mufowe i zgrzewanie na gorąco (hot plate, socket fusion)

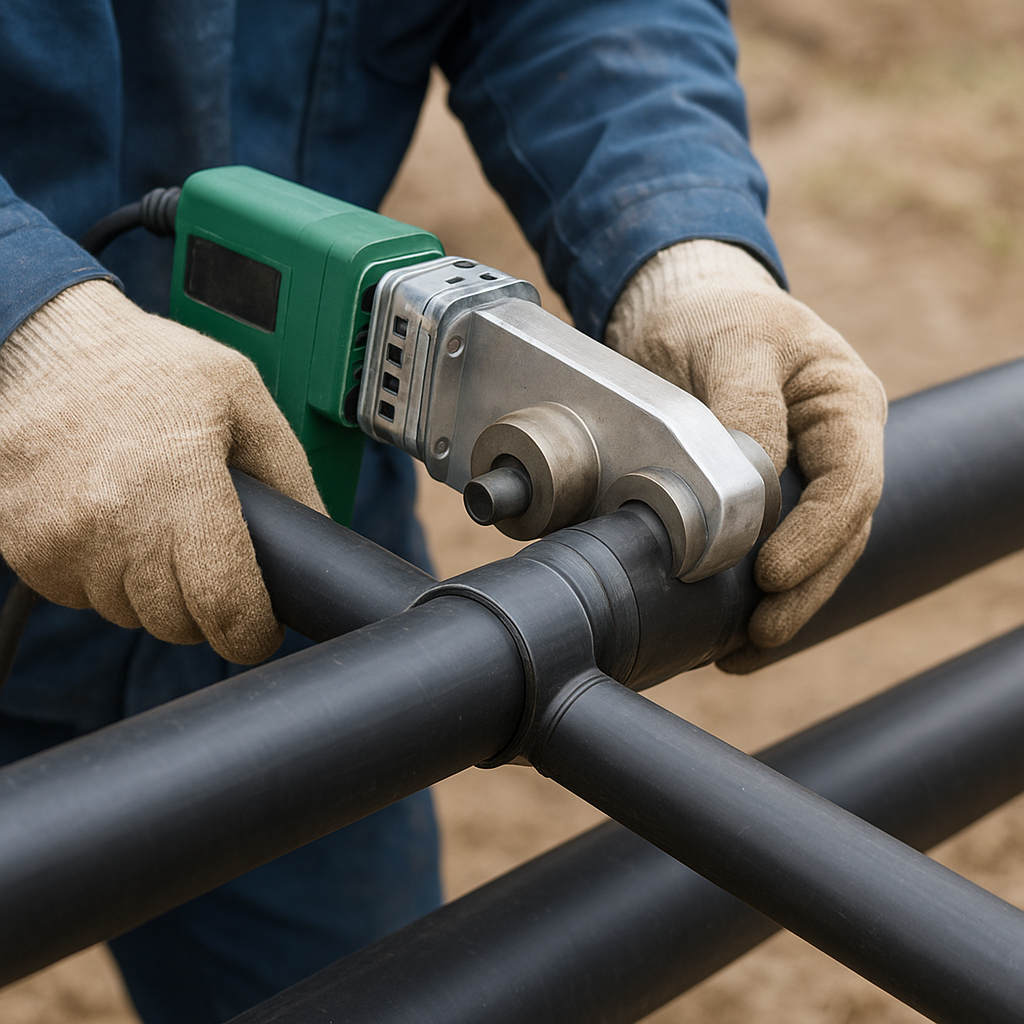

- Zgrzewanie mufowe (socket fusion) polega na podgrzaniu złącza i końca rury w odpowiednich gniazdach grzejnych, a następnie ich złączeniu. Stosowane zazwyczaj przy mniejszych średnicach i materiałach takich jak PP.
- Hot plate / gorąca płyta to technika używana przy zgrzewaniu doczołowym większych średnic — płyta grzejna zapewnia równomierne nagrzewanie.
Zgrzewanie ekstruzyjne (extrusion welding) i zgrzewanie gorącym powietrzem
- Extrusion welding stosuje się do napraw i łączeń w miejscu eksploatacji: topiony materiał jest wtryskiwany w spoinę za pomocą spoiwa zgrzewalnego.
- Hot-air welding (zgrzewanie gorącym powietrzem) wykorzystywane do łączenia cienkich elementów i napraw powłok. Wymaga kontroli temperatury strumienia powietrza i odpowiedniej dyszy.
Przygotowanie połączenia i kontrola jakości
Skuteczne zgrzewanie nie kończy się na zastosowaniu właściwej techniki — istotne są też przygotowanie, kontrola i dokumentacja każdego połączenia. Kluczowe etapy przygotowania połączenia obejmują przycinanie, wyrównanie, czyszczenie i weryfikację geometrii końcówek.
Przygotowanie i parametry
- Końcówki rur muszą być czyste, pozbawione zanieczyszczeń, wilgoci i uszkodzeń mechanicznych.
- Użycie odpowiedniego narzędzia do obróbki końcówek (frezarka, nożyce) zapewnia prawidłowy kształt styku i zapobiega niejednorodnościom spoiny.
- Parametry takie jak temperatura grzania, nacisk, czas nagrzewania i schładzania są kluczowe i muszą być zgodne z zaleceniami producenta materiału oraz norm.
Metody kontroli jakości
- Kontrola wizualna: poprawność zgrzewu, równość i brak pęknięć na widocznych częściach spoiny.
- Badania nieniszczące: badania ultradźwiękowe, testy szczelności (hydrostatyczne) oraz badania penetracyjne dla określonych materiałów.
- Badania niszczące: testy rozciągania i zrywania próbnych połączeń w celu weryfikacji właściwości mechanicznych złącza.
- Dokumentacja: rejestr parametrów zgrzewania, identyfikacja operatora i certyfikaty urządzeń oraz materiałów.
Normy, certyfikacja i szkolenia
Prace z rurami z tworzyw sztucznych podlegają regulacjom technicznym i normom branżowym. Wymogi dotyczące certyfikacja operatorów, dokumentowania procesów i zgodności materiałów z normami zapewniają wysoki poziom jakośći bezpieczeństwa eksploatacji.
- Operatorzy powinni posiadać odpowiednie przeszkolenie oraz certyfikaty potwierdzające umiejętność wykonywania konkretnej metody zgrzewania.
- Producenci rur i złączek dostarczają tabele z parametrami zgrzewania; przestrzeganie ich jest obowiązkowe dla zachowania gwarancji i trwałości połączeń.
- Wdrażanie systemów kontroli jakości i audytów procesów montażowych pomaga minimalizować ryzyko awarii.
Projektowanie instalacji i aspekty eksploatacyjne
Podczas projektowania instalacji istotne są aspekty mechaniczne, termiczne i operacyjne. Należy uwzględnić rozszerzalność cieplną rur, obciążenia mechaniczne, możliwość przemieszczeń oraz warunki środowiskowe.
Dobór średnic i parametrów
- SDR, nominalna średnica i grubość ścianki wpływają na dopuszczalne ciśnienie robocze oraz wymagania dotyczące zgrzewania.
- W miejscach o utrudnionym dostępie należy przewidzieć stosowanie złączek elektrofuzji lub prefabrykowanych odcinków zgrzewanych w kontrolowanych warunkach.
Bezpieczeństwo pracy
W trakcie operacji zgrzewania należy dbać o bezpieczeństwo personelu i środowiska. Obejmuje to stosowanie środków ochrony indywidualnej, zabezpieczenie przeciwpożarowe przy użyciu gorących narzędzi oraz kontrolę elektrycznych urządzeń zgrzewających.
- Środki ochrony: rękawice ochronne, okulary, odzież termoodporna oraz właściwa wentylacja przy pracy w zamkniętych pomieszczeniach.
- Procedury BHP: awaryjne odcięcie zasilania, procedury postępowania przy poparzeniach, monitorowanie atmosfery przy pracach w wykopach.
Zastosowania praktyczne i trendy rozwojowe
Systemy zgrzewanych rur z tworzyw sztucznych znajdują zastosowanie w wielu sektorach: dystrybucja wody pitnej, sieci gazowe, kanalizacja ciśnieniowa, instalacje przemysłowe i chemiczne. Postęp technologiczny wpływa na zwiększenie niezawodności i efektywności montażu.
Nowoczesne rozwiązania i automatyzacja
- Maszyny do zgrzewania doczołowego z automatycznym sterowaniem procesem, rejestracją parametrów i systemami wyrównania redukują ryzyko błędu operatora.
- Rozwój prefabrykacji i stosowanie fabrycznie zgrzewanych odcinków ułatwia i przyspiesza montaż na placu budowy.
- Coraz większe znaczenie mają inteligentne systemy monitoringu i diagnostyki połączeń, w tym czujniki temperatury i czujniki nieszczelności.
Aspekty ekologiczne i materiałowe innowacje
- Wprowadzanie materiałów o wyższej wytrzymałości (np. PE100 o lepszych własnościach mechanicznych) pozwala na redukcję grubości ścianek przy zachowaniu parametrów użytkowych.
- Recykling i użycie tworzyw pochodzących z przetwórstwa coraz częściej uwzględniane są w strategiach producentów rur.
Typowe problemy i sposoby ich rozwiązywania
Pomimo poprawnych procedur, w praktyce mogą wystąpić nieprawidłowości. Poniżej kilka przykładów i wskazówek naprawczych.
- Nieprawidłowy kształt spoiny po zgrzewaniu doczołowym — przyczyną może być zbyt niski nacisk lub niedostateczne oczyszczenie końcówek; rozwiązanie: powtórne przycięcie i ponowne zgrzewanie.
- Powstanie pęknięć w strefie wpływu ciepła — często wynik zbyt gwałtownego chłodzenia lub nieodpowiednich ustawień temperatury; należy przestrzegać zalecanych czasów chłodzenia.
- Nieszczelności przy elektrofuzji — mogą wynikać z nieprawidłowego przygotowania powierzchni, złego doboru złączki lub wad fabrycznych; rekomendowane jest lokalne badanie i wymiana ewentualnie wadliwego elementu.
Dobór właściwej technologii, rygorystyczne przestrzeganie procedur i stała kontrola jakości są niezbędne, aby instalacje z rur z tworzyw sztucznych spełniały oczekiwania trwałości i niezawodności. Zastosowanie odpowiednich materiałów, przeszkolonych ekip montażowych oraz nowoczesnych urządzeń znacząco zwiększa żywotność i bezpieczeństwo systemów rurowych.
