Rury pełnią krytyczną rolę w procesach biotechnologicznych, łącząc urządzenia, przenosząc media i zapewniając bezpieczne środowisko dla produkcji leków, szczepionek, enzymów i innych produktów biologicznych. Wybór odpowiedniej instalacji rurowej wpływa bezpośrednio na sterylność, efektywność procesu oraz zgodność z obowiązującymi normami. Artykuł omawia najważniejsze aspekty dotyczące materiałów, konstrukcji, eksploatacji i walidacji systemów rurowych w biotechnologii, z uwzględnieniem wymagań operacyjnych i trendów technologicznych.
Znaczenie rur w procesach biotechnologicznych
Instalacje rurowe w bioprocesach nie są jedynie elementami mechanicznymi — stanowią integralną część łańcucha produkcyjnego, od przygotowania mediów, przez procesy hodowli i fermentacji w bioreaktorach, aż po oczyszczanie i pakowanie gotowego produktu. Rury muszą zapewniać szczelność, minimalne ryzyko kontaminacja i zgodność z procedurami czyszczenia oraz sterylizacji. W praktyce oznacza to konieczność precyzyjnego doboru materiałów, technologii połączeń oraz utrzymania odpowiednich parametrów powierzchni, takich jak chropowatość (Ra), aby ograniczyć osadzanie biofilmu i zanieczyszczeń.
Rodzaje rur i stosowane materiały
Dobór materiału rury zależy od medium transportowanego (kultury komórkowe, bufory, rozpuszczalniki), parametrów procesowych (temperatura, ciśnienie), wymogów czyszczenia i sterylizacji oraz wymogów regulacyjnych. W praktyce stosuje się zarówno rozwiązania wielokrotnego użytku, jak i jednorazowe systemy rurowe. Poniżej najczęściej wykorzystywane materiały:

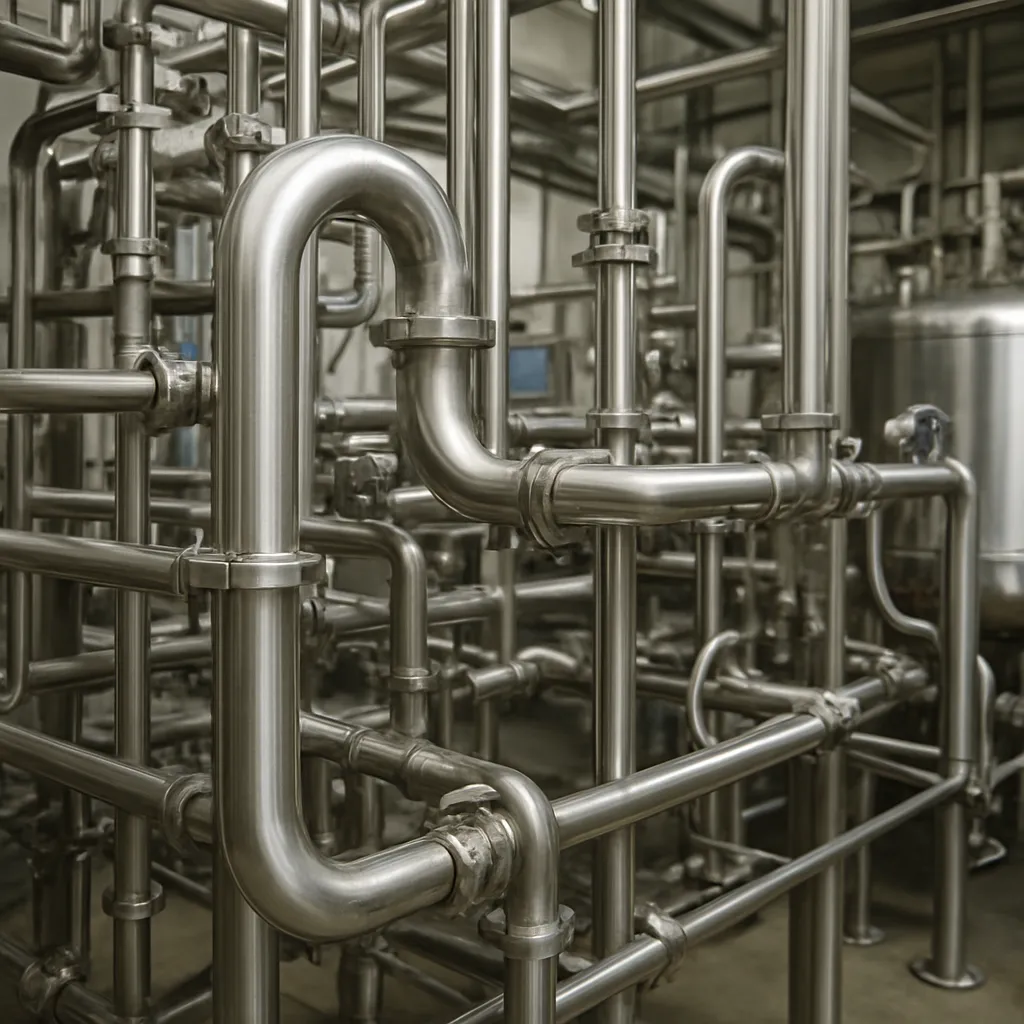

- stal nierdzewna (najczęściej 316L) — standard w instalacjach wielokrotnego użytku. Charakteryzuje się odpornością na korozję, możliwością polerowania elektrolitycznego, wysoką wytrzymałością mechaniczną i odpornością na wysokie temperatury podczas SIP (sterilization-in-place).
- PTFE, PFA, FEP — fluoropolimery o bardzo dobrej odporności chemicznej i niskiej przyczepności. Często stosowane tam, gdzie wymagana jest inertność chemiczna lub niska absorpcja substancji organicznych.
- silikon — elastyczny materiał stosowany w single-use (jednorazowych) instalacjach do transferu płynów i gazów; dobry przy niskich temperaturach, jednak ma większą przepuszczalność gazów i może być mniej odporny na niektóre rozpuszczalniki.
- EPDM i inne elastomery — używane jako uszczelnienia i przewody do niektórych mediów; dobre właściwości mechaniczne i odporność temperaturowa w określonych zakresach.
- PE/HDPE i polipropylen (PP) — tanie, odporne chemicznie tworzywa wykorzystywane do instalacji technologicznych np. przewodów odpływowych, zbiorników pomocniczych.
- PVC — poniżej wymieniane w zastosowaniach pomocniczych; tanie, ale nie zawsze dopuszczalne w krytycznych bioprocesach ze względu na plastifikatory i ograniczenia temperaturowe.
- PEEK i inne specjalistyczne tworzywa — stosowane tam, gdzie wymagana jest wysoka odporność chemiczna i mechaniczna w warunkach specjalnych.
- szkło borokrzemowe — w aplikacjach analitycznych i niektórych częściach aparatury, gdzie wymagana jest pełna inertność i przejrzystość.
Zalety i wady rozwiązań wielokrotnego i jednorazowego użytku
Systemy wielokrotnego użytku oparte na stalowych rurach oferują trwałość, możliwość prowadzenia procesu w wysokiej temperaturze i opłacalność przy dużej skali oraz długim czasie eksploatacji. Wymagają jednak złożonych procedur CIP i SIP, regularnej konserwacji oraz walidacji. Z kolei rozwiązania jednorazowe (rury i komponenty plastikowe) minimalizują ryzyko krzyżowej kontaminacji i skracają czas związany z czyszczeniem, lecz generują więcej odpadów i mogą mieć ograniczenia w maksymalnej temperaturze i odporności chemicznej.
Wymagania techniczne, normy i walidacja
Przemysł biotechnologiczny podlega rygorystycznym regulacjom i normom zapewniającym bezpieczeństwo pacjenta i jakość produktu. Do najważniejszych wymogów należą:
- normy dotyczące materiałów i czystości — np. ASME BPE (Bioprocessing Equipment), wytyczne FDA, USP Class VI, ISO dotyczące materiałów medycznych;
- wymagania dotyczące powierzchni — niska chropowatość (Ra) wewnętrzna rur i elementów stykowych, aby zapobiegać adhezji mikroorganizmów; często wymagana obróbka elektropolerska;
- certyfikacja materiałowa — deklaracje dotyczące dopuszczenia do kontaktu z żywnością/produktami farmaceutycznymi, raporty o leachables i extractables w przypadku tworzyw;
- procedury czyszczenia i sterylizacji (CIP/SIP) — określenie parametrów (temperatura, czas, stężenie roztworów myjących i dezynfekujących) oraz walidacja skuteczności;
- walidacja procesu i dokumentacja jakościowa — protokoły IQ/OQ/PQ, identyfikowalność komponentów, rejestry napraw i wymian.
Walidacja obejmuje testy szczelności, pomiary chropowatości, testy biologiczne (np. sprawozdania z badania endotoksyn), badania szczepienia i testy usuwania zanieczyszczeń podczas procedur CIP. Kluczowa jest także dokumentacja traceability komponentów (materiały, numer serii, dokumenty jakościowe) oraz odpowiednia klasyfikacja stref w instalacji (czystość powietrza, kontrola cząstek).
Projektowanie instalacji rurowych
Projektowanie instalacji wymaga współpracy inżynierów procesowych, inżynierów instalacji sanitarnej i specjalistów ds. jakości. Główne zasady projektowe obejmują:
- minimalizacja martwych stref (dead legs) — każdy zakamarek może gromadzić resztki i stanowić źródło kontaminacji;
- zapewnienie samospływu i odpowiednich spadków kierunkowych tam, gdzie konieczne, aby umożliwić skuteczne odprowadzanie i płukanie;
- dobór średnic i prędkości przepływu — warunkowany parametrami procesu, lepkością mediów i wymogami CIP; zazwyczaj stosuje się prędkości, które zapobiegają osadzaniu cząstek;
- optymalizacja połączeń — standardowe szybkozłącza aseptyczne (tri-clamp, aseptic couplings), spawane połączenia sanitarne oraz systemy zaprojektowane dla łatwej demontażu i inspekcji;
- integracja instrumentacji — czujniki przepływu, ciśnienia, temperatury i detektory skażeń w kluczowych punktach procesu;
- separacja stref — jasne wyznaczenie i bariery dla surowców, produktów pośrednich i odpadów biologicznych.
Aspekty hydrauliczne i mechaniczne
W projektach uwzględnia się również naprężenia termiczne przy cyklach SIP/CIP, dilatację materiałów, wymagania dotyczące podpór i ułożenia rur, a także kompatybilność materiałową uszczelek i złącz. Wyliczenia przepływu i dynamiczne zachowanie układu pomagają w zapobieganiu kawitacji, nadmiernemu ścinaniu komórek w hodowlach wrażliwych oraz zapewniają stałą jakość procesu.
Eksploatacja, konserwacja i zarządzanie ryzykiem
Codzienna eksploatacja wymaga jasno zdefiniowanych procedur operacyjnych, systemów monitorowania i regularnych przeglądów. Kluczowe elementy to:
- procedury CIP/SIP — zatwierdzone protokoły obejmujące parametry roztworów myjących i dezynfekujących, czas cyklu oraz metody weryfikacji skuteczności;
- inspekcje i konserwacja — wizualne i instrumentalne kontrole stanu rur, spoin i złączy; NDT (badania nieniszczące) w przypadku instalacji stalowych;
- monitoring mikrobiologiczny — regularne testy jakości wody, płynów procesowych i powierzchni, badania środowiskowe i próbki do badań mikrobiologicznych;
- zarządzanie zmianami — procedury change control dla każdego elementu instalacji, w tym dokumentacja wpływu zmian na proces i walidację;
- szkolenia personelu — odpowiednie kompetencje operatorów, personelu utrzymania ruchu i jakości w zakresie manipulacji instalacją i reagowania na awarie.
Ważnym elementem jest także plan awaryjny i analiza ryzyka (HACCP/FMEA) koncentrująca się na możliwych źródłach kontaminacji, awarii mechanicznych czy błędach w sterowaniu procesem. Dobre praktyki obejmują także śledzenie historii komponentów (traceability) i terminową wymianę elementów zużywających się, takich jak uszczelki czy elastyczne przewody.
Materiały pomocnicze: uszczelki, złączki, armatura
Elementy łączące i uszczelniające odgrywają tak samo istotną rolę jak same rury. Uszczelki wykonane z dopuszczalnych elastomerów (EPDM, PTFE, FKM w określonych przypadkach) muszą posiadać certyfikaty zgodności z regulacjami. Typy złączek obejmują spawane połączenia, złącza zaciskowe, tri-clamp oraz aseptyczne szybkozłączki. Ważne jest, aby materiały uszczelek i elementów złącznych były kompatybilne z mediami i procesami sterylizacji oraz by posiadały dokumentację dotyczącą leachables i extractables.
Innowacje i kierunki rozwoju
W biotechnologii obserwuje się intensywny rozwój technologii rurowych i pokrewnych rozwiązań. Najważniejsze trendy to:
- rozwój systemów jednorazowych — modułowe torby i pre-społączone rury redukują ryzyko krzyżowania kontaminacji i skracają czas przygotowania partii;
- powłoki antybakteryjne i powierzchnie o niskiej adhezji — nowe technologie ograniczające tworzenie biofilmu i poprawiające efektywność CIP;
- czujniki wbudowane w instalacje rurowe — monitorowanie w czasie rzeczywistym parametrów procesu, detekcja wycieków i stanów nieprawidłowych;
- 3D printing i techniki addytywne — prototypowanie złączy i złożonych komponentów, co skraca czas projektowania i dostosowywania instalacji;
- zrównoważony rozwój — recykling komponentów jednorazowych, stosowanie materiałów o mniejszym śladzie węglowym oraz optymalizacja zużycia wody i środków chemicznych podczas CIP.
Nowe materiały i cyfrowa transformacja
Badania nad nowymi polimerami o lepszej odporności chemicznej, mniejszej przepuszczalności gazów i mniejszej elastyczności termicznej otwierają nowe możliwości dla jednorazowych systemów. Równocześnie wdrożenie cyfrowych bliźniaków (digital twins) i analityki predykcyjnej pozwala projektować układy rurowe bardziej optymalnie, przewidywać awarie i planować konserwację z wyprzedzeniem.
Wybór i kryteria doboru rur w zależności od aplikacji
Podczas doboru rurociągu należy precyzyjnie określić wymagania operacyjne i ryzyka związane z danym procesem. Kryteria doboru obejmują:
- rodzaj medium (komórki, surowice, rozpuszczalniki), jego lepkość i aktywność biologiczną;
- wymagania dotyczące czystości i częstotliwości sterylizacji;
- temperatura i ciśnienie pracy;
- żywotność i częstotliwość wymiany elementów;
- ograniczenia budżetowe oraz koszty cyklu życia (LCC — life cycle cost);
- zgodność z normami lokalnymi i międzynarodowymi oraz wymaganiami klientów i regulatorów.
Decyzja o zastosowaniu stali nierdzewnej vs. systemów jednorazowych powinna wynikać z analizy ryzyka, kosztów i wymagań procesowych. Przy skali produkcji krótkoterminowej lub w rozwoju procesów jednorazowe rozwiązania często okazują się korzystniejsze, podczas gdy przy produkcji wielkoseryjnej i wysokotemperaturowej stal nierdzewna pozostaje standardem.
Aspekty środowiskowe i gospodarka odpadami
Przy rosnącym zastosowaniu systemów jednorazowych rośnie również problem utylizacji odpadów medycznych i plastikowych. Przedsiębiorstwa muszą brać pod uwagę:
- możliwości segregacji i utylizacji komponentów jednorazowych;
- opcje recyklingu materiałów po uprzednim oczyszczeniu lub neutralizacji;
- środki zmniejszające zużycie chemikaliów w procesach CIP (optymalizacja stężeń i recyrkulacja środków myjących);
- analizy cyklu życia (LCA) w celu porównania wpływu środowiskowego rozwiązań jednorazowych i wielorazowych.
Coraz częściej producenci inwestują w rozwiązania zmniejszające ślad ekologiczny, w tym biodegradowalne polimery lub systemy odzysku energetycznego z odpadów.
Podsumowanie techniczne dla projektantów i operatorów
Projektując i eksploatując instalacje rurowe w biotechnologii, należy uwzględnić wiele interdyscyplinarnych wymagań: mechanicznych, chemicznych, mikrobiologicznych i regulacyjnych. Kluczowe aspekty to wybór odpowiednich materiały, zapewnienie sterylność i minimalizacja kontaminacja, weryfikacja poprzez walidacja oraz zastosowanie właściwych procedur CIP i SIP. W miarę rozwoju technologii rośnie rola rozwiązań jednorazowych, inteligentnych czujników i materiałów o lepszych parametrach, a także potrzeba zrównoważonego podejścia do gospodarki odpadami. Projektanci i operatorzy powinni łączyć wiedzę procesową z aktualnymi normami i najlepszymi praktykami, aby instalacje rurowe zapewniały nie tylko efektywność, ale również zgodność z wymaganiami jakościowymi i regulacyjnymi.
