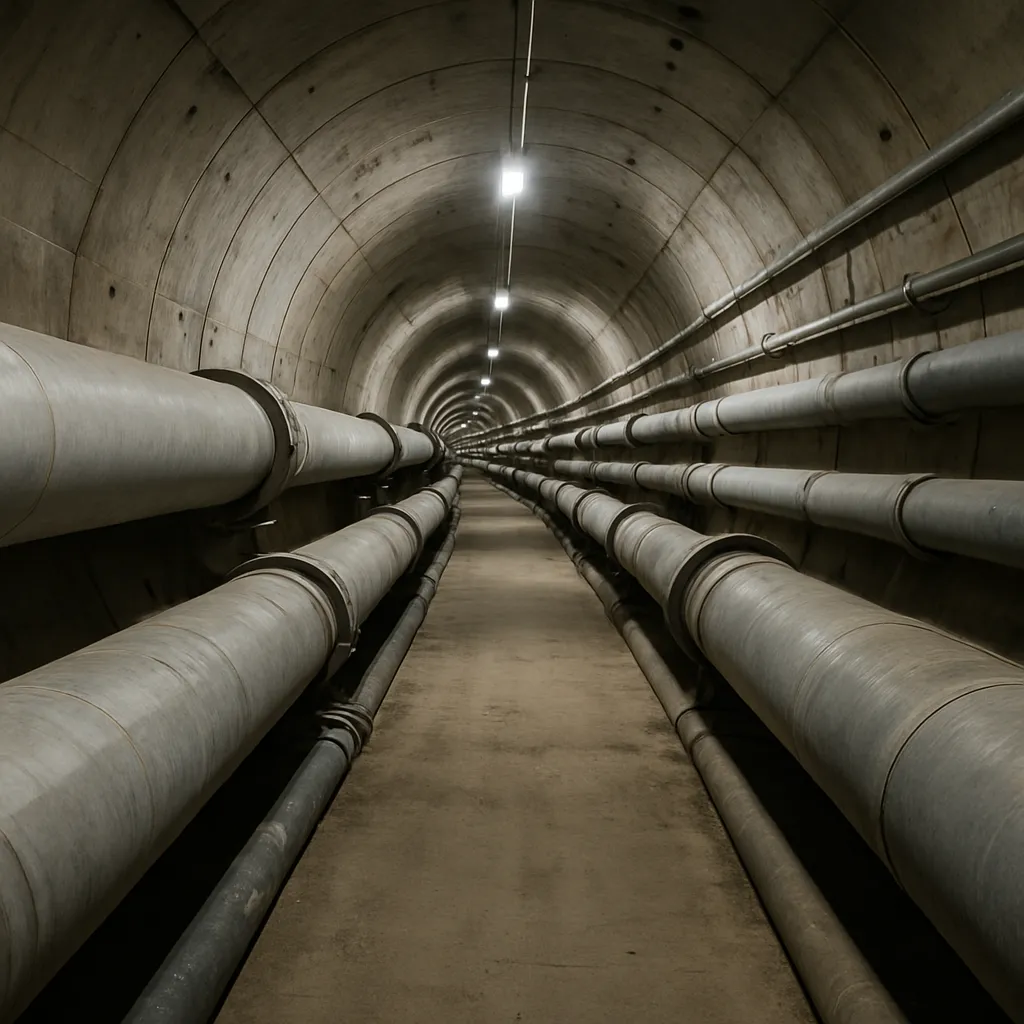

Rury odgrywają kluczową rolę w infrastrukturalnych instalacjach tunelowych — stanowią zarówno nośnik mediów, jak i elementy systemów odwodnienia, kanalizacji, wentylacji czy przesyłu mediów energetycznych. W tunelach miejskich, drogowych, kolejowych i przemysłowych wymagania wobec przewodów są znacznie bardziej rygorystyczne niż w otwartym terenie: ograniczona przestrzeń, specyficzne warunki mikroklimatyczne oraz potrzeby bezpieczeństwa wymuszają szczegółowe podejście projektowe, dobór materiałów i procedury montażowe.
Funkcje i wymagania dla rur w instalacjach tunelowych
Rury pełnią w tunelach różnorodne funkcje — od transportu wody pitnej i ścieków po przewody ciśnieniowe, systemy gaśnicze, przewody technologiczne i kable umieszczone w rurach osłonowych. Dlatego już na etapie projektowania należy określić kryteria: dopuszczalne ciśnienie robocze, odporność na korozja, ognioodporność, właściwości mechaniczne (odporność na obciążenia osiowe i poprzeczne), oraz wymagania dotyczące łatwości inspekcja i konserwacji.
W tunelach komunikacyjnych dodatkowe wymagania dotyczą odporności na długotrwałe działanie spalin, kondensację pary wodnej, drgania i obciążenia dynamiczne wynikające z ruchu pojazdów lub pociągów. Rury muszą być projektowane z uwzględnieniem lokalnych norm, takich jak krajowe normy techniczne i europejskie wytyczne, oraz analiz ryzyka pożarowego i scenariuszy ewakuacyjnych.
Materiały i technologie rur stosowane w tunelach
Dobór materiały jest jednym z najważniejszych aspektów. Najczęściej stosowane rozwiązania to:
- Stal — wykorzystywana tam, gdzie wymagana jest wysoka wytrzymałość mechaniczna i odporność na ciśnienie; stalowe rury są często wykorzystywane w instalacjach gaśniczych i tłoczenia mediów pod wysokim ciśnieniem.
- PE (polietylen) i PVC — lekkie, odporne na korozję chemiczną, łatwe w montażu; popularne w instalacjach kanalizacyjnych i przesyłowych niskiego/średniego ciśnienia.
- Kompozyty i rury zespolone — łączące warstwę nośną z powłoką antykorozyjną; stosowane tam, gdzie potrzebna jest równowaga między wagą a wytrzymałością.
- Rury z tworzyw termoutwardzalnych i powłokowane — stosowane dla poprawy odporności ogniowej i barier chemicznych.
Wybór materiału determinuje metody łączenia (spawanie, zgrzewanie, mufy uszczelniające), a także wymagania dotyczące zabezpieczeń przeciwwilgociowych i antykorozyjnych. W tunelach, gdzie dostęp do rur może być utrudniony, preferowane są rozwiązania o długim okresie eksploatacji i niskich wymaganiach konserwacyjnych.
Montaż, uszczelnienia i ochrona antykorozyjna
Proces montażu rur w tunelu wymaga precyzji i koordynacji z innymi instalacjami. Oto kluczowe elementy wykonywania prac:
- Przygotowanie trasy i podłoża — stabilne łoże montażowe, odpowiednie podporowo-łączeniowe, dylatacje.
- Metody łączenia — w zależności od materiału: spawanie dla stali, zgrzewanie doczołowe i elektrooporowe dla PE, systemy kielichowe i gumowe uszczelki dla PVC i żeliwa.
- Uszczelnienia — krytyczne w tunelach ze względu na ryzyko infiltracji wód gruntowych oraz konieczność zapewnienia ciągłości bariery wodno-gazowej; stosuje się uszczelki gumowe, taśmy hydrofilowe, masy uszczelniające i systemy iniekcyjne.
- Powłoki antykorozyjne i izolacje — farby epoksydowe, powłoki poliuretanowe, systemy katodowej ochrony dla rur stalowych.
Zabezpieczenie antykorozyjne jest kluczowe w środowisku tunelowym, gdzie wilgotność i agresywne gazy mogą przyspieszać degradację. W praktyce warstwy ochronne mają być trwałe i łatwe do naprawy bez konieczności długotrwałego zamykania tunelu.
Projektowanie trasy, podpory i dylatacje
Trasa rur w tunelu musi uwzględniać ograniczenia przestrzenne, współistnienie z kablami i elementami konstrukcyjnymi oraz łatwość dostępu do inspekcji. Elementy projektowania obejmują:
- Rozmieszczenie podpór i uchwytów — dobranych tak, by przenosiły obciążenia statyczne i dynamiczne oraz kompensowały skurcz/rozszerzalność termiczną.
- Dylatacje i kompensatory — montowane, aby zapobiec naprężeniom termicznym i osiadaniom; krytyczne przy długich ciągach rur.
- Separacja funkcjonalna — oddzielenie instalacji wrażliwych (np. woda pitna) od odprowadzania ścieków i kolektorów technologicznych.
Projektanci kalkulują osie rur, wysokości montażu i strefy dostępu do obsługi konserwacyjnej, uwzględniając dodatkowe wymagania, jak np. możliwość usunięcia fragmentu rury bez ingerencji w konstrukcję tunelu.
Bezpieczeństwo pożarowe i ochrona środowiska
W tunelach bezpieczeństwo pożarowe jest priorytetem. Rury mogą transportować substancje palne lub wpływać na przebieg pożaru (np. przewody wentylacyjne). Stąd wymogi dotyczące odporności ogniowej, stosowania materiałów o niskim potencjale emisji dymu i toksycznych gazów oraz możliwość szybkiego odcięcia dopływu paliwa. Elementy projektowe to:
- Systemy odcinające i zawory bezpieczeństwa rozmieszczone w bezpiecznych miejscach.
- Materiały o ograniczonej palności i niskim wydzielaniu dymu dla instalacji kablowych i rur osłonowych.
- Systemy wykrywania wycieków i automatyczne mechanizmy alarmowe.
Ochrona środowiska obejmuje zapobieganie przedostawaniu się substancji niebezpiecznych do gruntu i wód, zastosowanie separatorów i odpowiedniej kanalizacji odwodnieniowej tunelu.
Inspekcja, monitoring i utrzymanie
Utrzymanie instalacji rurowych w tunelach wymaga systematycznych działań prewencyjnych. Kluczowe metody to:
- Regularne przeglądy wizualne i mechaniczne — ocena stanu powłok, połączeń, podpór.
- Metody nieniszczące — pomiary ultradźwiękowe grubości ścianki, badania penetracyjne, termowizja do wykrywania utraty izolacji cieplnej.
- Monitoring ciągły — czujniki ciśnienia, wykrycia wilgoci, systemy telemetrii integrujące dane z zarządzaniem obiektem.
- Inspekcja wewnętrzna — wykorzystanie robotów, kamer CCTV oraz technik piggingu (przepychania rur wewnętrznymi urządzeniami czyszczącymi) dla długich przewodów.
Plan utrzymania powinien zawierać harmonogramy przeglądów, kryteria dopuszczenia do eksploatacji po pracach, a także procedury awaryjne na wypadek wykrycia nieszczelności lub uszkodzeń mechanicznych.
Przykłady problemów eksploatacyjnych i sposoby ich rozwiązywania
W praktyce najczęstsze problemy to: przecieki na połączeniach, lokalne korozje, uszkodzenia mechaniczne spowodowane robotami w tunelu oraz awarie wynikające z błędów montażowych. Rodzaje działań naprawczych:
- Naprawy doraźne: zastosowanie opasek uszczelniających, taśm naprawczych, szybkich iniekcji żywicowych.
- Naprawy systemowe: wymiana odcinków rury, rekonstrukcja podpór, montaż dodatkowych kompensatorów.
- Modernizacje: wymiana na rury z lepszych materiałów (np. kompozytowych) lub zastosowanie powłok o większej odporności chemicznej.
Ważne jest również dokumentowanie każdej interwencji oraz aktualizacja modelu sieci, co ułatwia przyszłe prace i analizy ryzyka.
Aspekty projektowe, normy i innowacje
Projektowanie instalacji rurowych w tunelach powinno bazować na obowiązujących normach (krajowych i międzynarodowych), wytycznych bezpieczeństwa oraz analizach numerycznych. Nowoczesne podejścia obejmują:
- Modelowanie BIM — integracja projektu rur z modelem tunelu dla lepszej koordynacji prac i analizy kolizji.
- Analizy dynamiczne i termomechaniczne — przewidujące zachowanie rur w warunkach zmiennego obciążenia i temperatury.
- Stosowanie inteligentnych materiałów i sensorów — rury z wbudowanymi czujnikami monitorującymi stan struktury w czasie rzeczywistym.
Innowacje w zakresie materiałów, takie jak włókna węglowe, polimery wysokowytrzymałościowe czy powłoki nanotechnologiczne, pozwalają na wydłużenie okresu eksploatacji i redukcję kosztów utrzymania. Równocześnie standardy bezpieczeństwa i procedury inspekcji ewoluują wraz z technologią, wymagając od projektantów i wykonawców ciągłego aktualizowania wiedzy.
Specyfika instalacji w różnych typach tuneli
Rury w tunelach drogowych, kolejowych i przemysłowych mają odmienne wymagania. W tunelach kolejowych istotne są odporność na drgania i kompatybilność elektromagnetyczna przy trasach zasilania trakcji. W tunelach drogowych nacisk kładziony jest na systemy odwodnienia, separatory olejowo-wodne i instalacje wentylacyjne. W tunelach przemysłowych wymagana jest często chemioodporność i możliwość szybkiego odłączenia mediów. Każdy typ tunelu wymusza specyficzny dobór rury, podpór i procedur konserwacyjnych.
Planowanie awaryjne i procedury serwisowe
Ważnym elementem zarządzania instalacjami rurowymi jest przygotowanie planów awaryjnych: procedury zamknięcia i odcięcia dopływu mediów, ewakuacja stref zagrożenia, szybkiego dostępu do zaworów bezpieczeństwa i zestawów naprawczych. Systemy wentylacji i alarmowe powinny być zintegrowane z monitoringiem rur, aby w czasie wykrycia nieszczelności uruchomić odpowiednie sekwencje działań.
Skuteczne zarządzanie instalacjami rur w tunelach to połączenie poprawnego doboru materiały, starannego montażu, systematycznego monitoringu i planowania awaryjnego. Tylko takie kompleksowe podejście pozwala na długotrwałą, bezpieczną i ekonomiczną eksploatację sieci rurowych w trudnym środowisku tunelowym.
