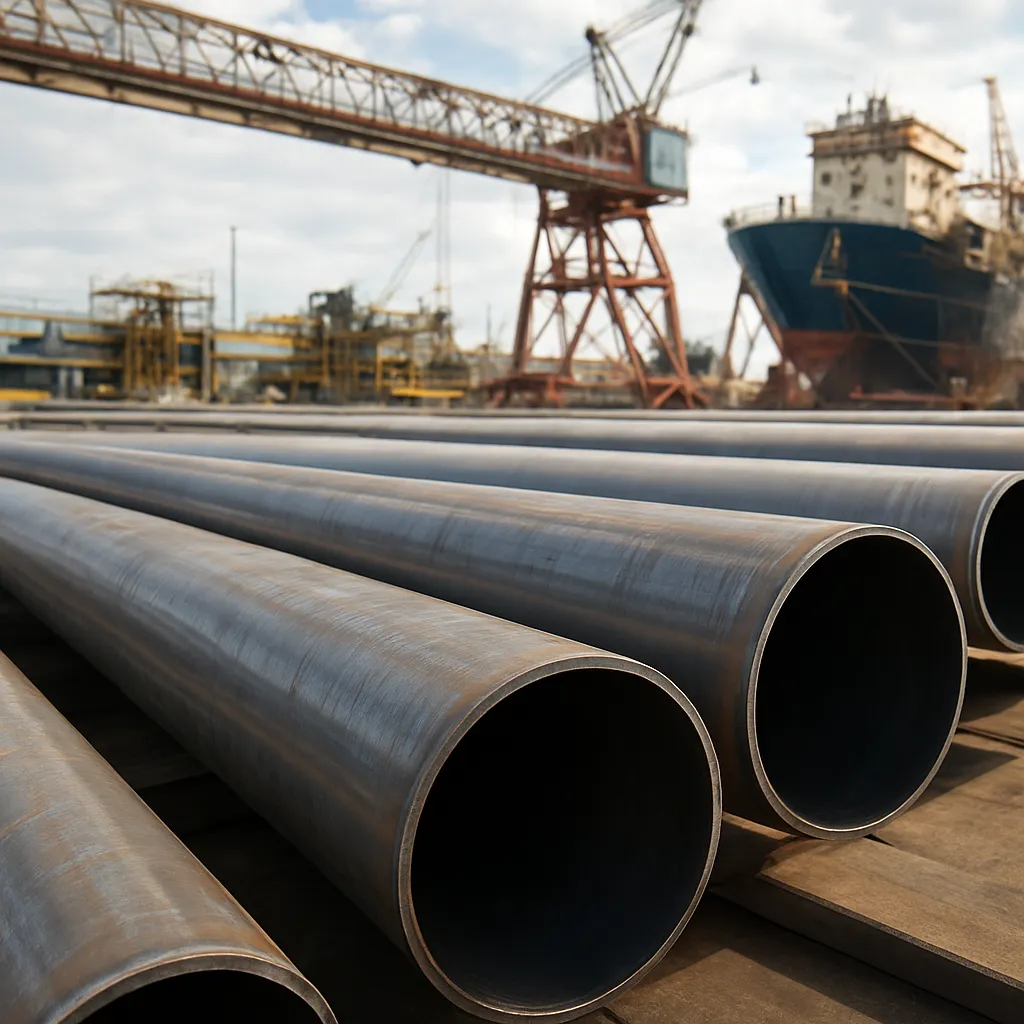

Przemysł stoczniowy stawia przed projektantami i wykonawcami instalacji jednym z najbardziej wymagających zestawów kryteriów dla elementów rurowych. Ze względu na obecność słonej wody, duże obciążenia mechaniczne, zmienne temperatury oraz potrzebę niezawodnej eksploatacji przez wiele lat, wybór materiałów, technologii łączenia i systemów zabezpieczeń wymaga szczegółowej analizy. W poniższym artykule omówione zostaną kluczowe aspekty dotyczące projektowania, produkcji i eksploatacji rury w środowisku stoczniowym, ze wskazaniem nietypowych wymagań oraz rozwiązań stosowanych w branży.
Specyfika środowiska i nietypowe zagrożenia dla rur
Środowisko stoczniowe różni się od wielu innych branż przede wszystkim nasileniem czynników agresywnych: słona woda, mgła solna, zmienne obciążenia mechaniczne i chemiczne, a także ryzyko uderzeń i abrazyjnego zużycia. Te czynniki powodują, że rurociągi instalowane na statkach i w stoczniach muszą spełniać wymagania, które często wykraczają poza standardowe normy przemysłowe.
- Korozja w warunkach morskich: korozyjne działanie chlorków prowadzi do zjawisk takich jak jamkowanie (pitting) czy korozja szczelinowa (crevice corrosion), które mogą szybko uszkodzić cienkie ścianki rur.
- Zmienne ciśnienia i udary hydrauliczne: rurociągi pompowe i systemy gaśnicze są narażone na nagłe wzrosty ciśnienie i powtarzalne wstrząsy.
- Mechaniczne obciążenia: drgania, uderzenia, tarcie oraz naciski z mocowań wymagają zwiększonej wytrzymałości i odporności zmęczeniowej.
- Temperatury i różnice temperaturowe: od instalacji chłodniczych po systemy parowe — zmiany temperatur wpływają na dylatacje i naprężenia.
- Biologiczne osady i zanieczyszczenia: biofouling w rurociągach chłodzenia, które zmniejszają przepływ i promują lokalne korozje.
Materiały i konstrukcja rur: wybór nietypowy i warunkowany przez środowisko
Wybór materiału rury w stoczni jest kompromisem między kosztem a trwałością. Standardowe rozwiązania często nie wystarczają — dlatego stosuje się specjalistyczne materiały i konstrukcje.
Materiały podstawowe
- Stale węglowe z powłokami — ekonomiczne, ale wymagają skutecznej ochrony antykorozyjnej.
- Stal nierdzewna (typy austenityczne, duplex i superduplex) — dobra odporność na chlorki, ale duża wrażliwość na spawanie i koszt.
- Stopy miedzi i niklu (np. miedź-nikiel) — stosowane w instalacjach chłodzenia morskiego ze względu na odporność biofouling i dobrą przewodność cieplną.
- Tytan i jego stopy — doskonała odporność korozyjna, stosowany tam, gdzie inne materiały zawodzą, np. w instalacjach wymagań chemicznych.
- Kompozyty i tworzywa wzmacniane włóknami (FRP) — lekkie i odporne na korozję, ale o ograniczonej nośności i specyficznych wymaganiach dotyczących zamocowań i połączeń.
Rozwiązania konstrukcyjne i specjalne
W stoczni często używa się rur złożonych: rur stalowych z wewnętrznym wyłożeniem polimerowym lub rur clad (powlekanych warstwą odporną na korozję). Takie rozwiązania łączą wytrzymałość mechaniczną z odpornością chemiczną. Istotną rolę odgrywają również kompensatory i przeguby elastyczne, które kompensują elastyczność i dylatacje termiczne oraz tłumią drgania.
- Rury z wykładziną polimerową — ograniczają korozję i osadzanie się zanieczyszczeń.
- Rury z metalowym pokryciem (cladding) — np. stal węglowa z wykładziną ze stali nierdzewnej lub stopów niklu.
- Wkładki ceramiczne — w miejscach narażonych na abrazyjne zużycie, np. w rurociągach przesyłowych ładunków sypkich na dokach.
Procesy łączenia i napraw — spawanie, zgrzewanie, uszczelnienia
Łączenia rur na statkach i w stoczniach są newralgicznym punktem: nawet dobrany materiał traci właściwości, jeśli połączenia są niewłaściwe. Technologie łączenia muszą zapewniać szczelność, odporność na korozję i wytrzymałość zmęczeniową.
- Spawanie — techniki TIG, MIG/MAG, SAW, oraz spawanie elektrooporowe; ważne są kontrola ciepła, dobór materiału spoiny i zabiegi cieplne po spawaniu, by zapobiec kruchości i zachować odporność korozyjną.
- Zgrzewanie (dla tworzyw) — łączenia dla rur FRP i PE stosowane przy instalacjach niewysokociśnieniowych.
- Uszczelki i połączenia kołnierzowe — wymagają materiałów odpornych na działanie soli, olejów i paliw oraz na duże zmiany temperatur.
- Metody naprawcze — naprawy polegające na naprawie kompozytowej, chemiczne naprawy powłok oraz wymiana odcinków z wykorzystaniem muf i łączników specjalnych.
Zabezpieczenia antykorozyjne i systemy monitoringu
Skuteczna ochrona przed korozją w warunkach morskich to połączenie powłok, ochrony katodowej oraz systematycznej kontroli stanu instalacji.
Powłoki i zabezpieczenia powierzchniowe
- Powłoki epoksydowe, poliuretanowe, systemy wielowarstwowe z podkładem antykorozyjnym i warstwą nawierzchniową odporną na promieniowanie UV i słoną mgłę.
- Natryski termiczne (metalizacja) — cynk, aluminium oraz stopy stosowane tam, gdzie wymagane jest dodatkowe zabezpieczenie mechaniczne i korozyjne.
- Pasywacja i wykończenia powierzchniowe — szczególnie ważne przy stali nierdzewnej, by zminimalizować ryzyko miejscowej korozji.
Ochrona katodowa i pomiary
- Ochrona katodowa za pomocą anod ofiarowych (magnez, cynk, aluminium) lub systemów z prądem ochronnym (ICCP) — powszechna dla kadłubów i rurociągów znajdujących się w kontakcie z wodą.
- Systemy monitoringu — czujniki potencjału, sondy osadów, pomiary grubości ścianki (ultradźwiękowe), kamery inspekcyjne oraz inteligentne pigowanie w rurociągach chłodzenia.
- Regularne testy nieniszczące: radiografia, ultradźwięki, badań prądów wirowych i testy penetracyjne — niezbędne do wykrywania pęknięć zmęczeniowych i wad spoin.
Normy, certyfikacja i wymagania projektowe
W branży stoczniowej obowiązują ścisłe wymagania klasowe i regulacje prawne dotyczące instalacji rurowych. Klasyfikacja, próby i dokumentacja są często bardziej rygorystyczne niż w innych sektorach.
- Organizacje klasyfikacyjne: DNV, ABS, Lloyd’s Register, Bureau Veritas — każda z nich ma swoje wymagania dotyczące materiałów, spawów, badań i dokumentacji.
- Normy europejskie i międzynarodowe: EN, ISO, ASME, PED — określają m.in. wymagania dotyczące projektowania ciśnieniowego, testów i oceny ryzyka.
- Wymagania dotyczące śrubunków, kołnierzy i materiałów uszczelniających: odporność chemiczna i temperaturowa, certyfikaty materiałowe (traceability) oraz badania mechaniczne.
Eksploatacja, konserwacja i procedury bezpieczeństwa
Utrzymanie rurociągów w stanie operacyjnym wymaga planów konserwacji dostosowanych do specyfiki obiektów stoczniowych. Częste są rutynowe kontrole, czyszczenie, testy szczelności oraz procedury awaryjne.
- Regularne inspekcje grubości ścianki i kontrola spoin — pozwalają na wykrycie degradacji zanim doprowadzi do awarii.
- Pigging i czyszczenie mechaniczne — ważne w rurociągach chłodzenia morskiego, aby zapobiegać zatykaniu i wzrostowi oporów przepływu.
- Szkolenia personelu i procedury bezpieczeństwa — obsługa wysokociśnieniowych instalacji, reagowanie na wycieki i uszkodzenia mechaniczne.
- Zastosowanie monitoringu online i predykcyjnego utrzymania ruchu — zmniejsza ryzyko niespodziewanych przestojów.
Innowacje i przyszłe trendy
Przemysł stoczniowy inwestuje w nowe technologie, które zwiększają trwałość i niezawodność instalacji rurowych. Wśród najważniejszych trendów znajdują się:
- Rury z inteligentnymi czujnikami wbudowanymi w ściankę — monitorujące naprężenia, temperaturę i korozję w czasie rzeczywistym.
- Nowoczesne powłoki samonaprawcze i nanotechnologie — ograniczające częstotliwość konserwacji.
- Materiały hybrydowe i kompozytowe o lepszym stosunku wytrzymałości do masy, zwiększające efektywność paliwową statków.
- Druk 3D i przyrostowe technologie produkcji elementów rurowych i złącz — szybsze prototypowanie i naprawy.
Rury w przemyśle stoczniowym to komponenty poddawane wyjątkowym obciążeniom i negatywnym wpływom środowiskowym. Stosowanie odpowiednich materiałów, technologii łączenia, zabezpieczeń antykorozyjnych oraz rygorystyczne procedury testowe i kontrolne są kluczowe dla zapewnienia bezpieczeństwo i trwałości całych instalacje. W praktyce oznacza to współpracę projektantów, chemików materiałowych, spawaczy oraz inspektorów klasowych, aby zaprojektować rozwiązania skuteczne zarówno krótko-, jak i długoterminowo.
