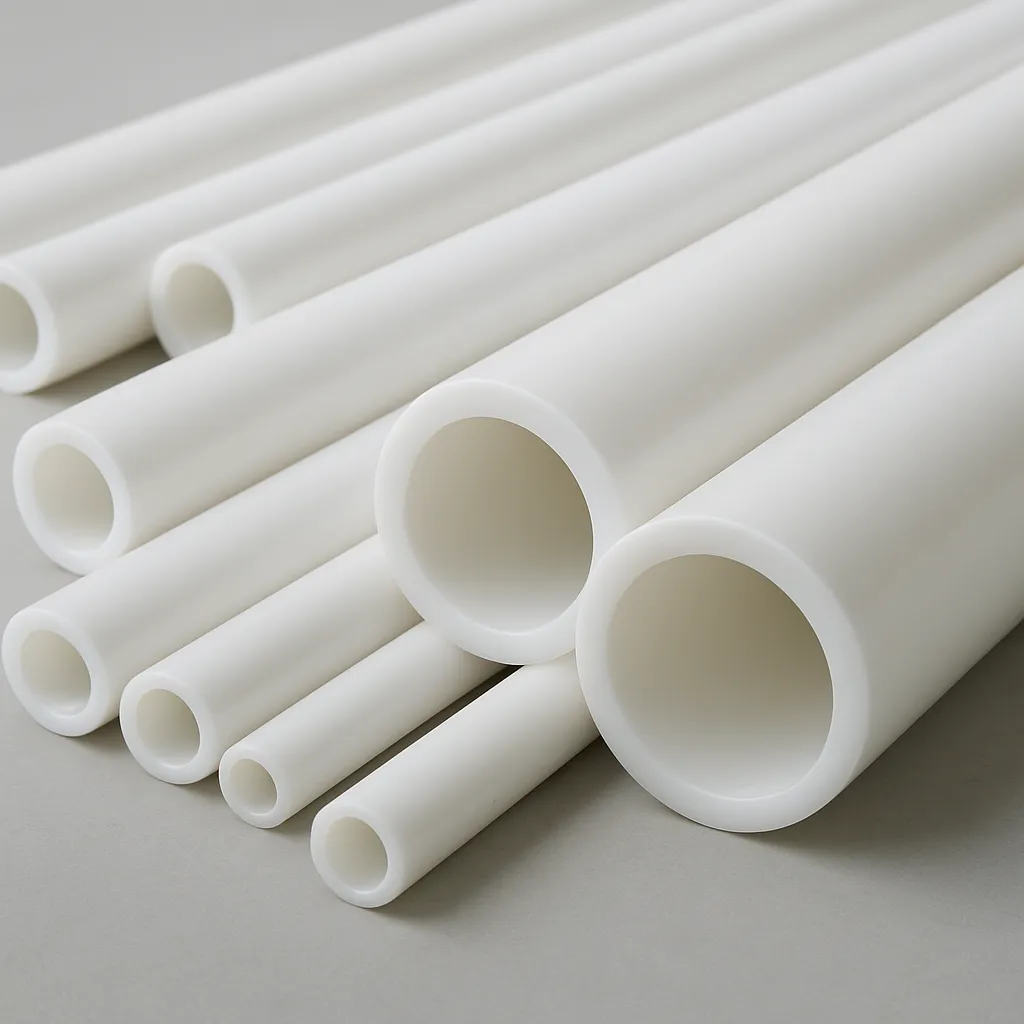

Rury z tworzyw fluorowych stanowią istotny element nowoczesnych instalacji przemysłowych tam, gdzie wymagana jest wyjątkowa odporność na agresywne czynniki. Materiały te, choć kosztowniejsze od tradycyjnych metali i tworzyw, oferują kombinację właściwości, które sprawiają, że są niezastąpione w wielu specjalistycznych zastosowaniach. W poniższym artykule omówione zostaną ich charakterystyka, rodzaje, metody łączenia i montażu, obszary zastosowań, wymagania normatywne oraz praktyczne wskazówki dotyczące eksploatacji i doboru materiału.
Właściwości i rodzaje tworzyw fluorowych
Tworzywa fluorowe to grupa polimerów charakteryzujących się obecnością atomów fluoru w łańcuchu polimerowym. Najczęściej stosowane w produkcji rur są PTFE (politetrafluoroetylen), PFA (perfluoralkoksy), oraz PVDF (fluorek polivinylidenu). Każdy z tych materiałów posiada unikalne parametry mechaniczne, termiczne i chemiczne, które decydują o ich zastosowaniu.
PTFE
- Wyjątkowa chemiczna obojętność — odporny niemal na wszystkie kwasy, zasady i rozpuszczalniki.
- Najlepsza odporność temperaturowa w grupie (zakres pracy od około -200°C do +260°C).
- Niska wytrzymałość mechaniczna i konieczność stosowania konstrukcji wsporczych (żebra, osłony).
PFA
- Łączy odporność chemiczną z lepszymi własnościami przetwórczymi niż PTFE — możliwość wytłaczania rur o gładkich ściankach.
- Stosunkowo dobra wytrzymałość mechaniczna i elastyczność przy zachowaniu odporności temperaturowej.
PVDF
- Wyższa wytrzymałość mechaniczna i twardość w porównaniu z PTFE i PFA.
- Dobra odporność chemiczna, szczególnie wobec utleniających mediów; często wybierany tam, gdzie wymagane są jednocześnie temperatura i wytrzymałość mechaniczna.
- Może być stosowany przy wyższych ciśnieniach pracy w porównaniu do PTFE.
Inne fluoropolimery i mieszanki modyfikowane (np. ETFE, FEP) również znajdują zastosowanie w specjalnych aplikacjach, gdzie kluczowa jest kombinacja właściwości. Wybór odpowiedniego materiału zależy od specyfiki medium, zakresu temperatur, wymagań mechanicznych oraz dopuszczeń normatywnych.
Zastosowania przemysłowe i komercyjne
Rury z tworzyw fluorowych wykorzystuje się tam, gdzie standardowe rury z tworzyw sztucznych lub metali zawodzą z powodu korozji, wysokiej temperatury lub reaktywności chemicznej. Najważniejsze obszary zastosowań to:
- Przemysł chemiczny — przesył agresywnych kwasów i zasad, stężonych roztworów oraz substancji utleniających.
- Przemysł farmaceutyczny i biotechnologiczny — instalacje wymagające zachowania najwyższej czystości i braku migracji związków.
- Przemysł spożywczy — elementy linii produkcyjnych kontaktujących się z żywnością, gdzie wymagana jest obojętność materiału i łatwość czyszczenia.
- Produkcja półprzewodników — tam, gdzie krytyczna jest czystość i brak zanieczyszczeń jonowych.
- Instalacje laboratoryjne i badawcze — układy dozujące i przesyłowe dla agresywnych reagentów.
- Systemy ogrzewania i chłodzenia w ekstremalnych warunkach, gdzie korozja byłaby problemem dla metalowych instalacji.
W wielu branżach rury fluorowe wykorzystywane są jako wkłady do metalowych przewodów (lining), co pozwala połączyć wytrzymałość konstrukcyjną metalu z odpornością chemiczną fluoropolimerów. Takie rozwiązania spotyka się w wymiennikach ciepła, kolumnach reakcyjnych czy zbiornikach procesowych.
Montaż, łączenia i eksploatacja
Prawidłowa instalacja ma kluczowe znaczenie dla niezawodnej pracy systemów z użyciem rur fluorowych. Ze względu na specyfikę materiałów, metody łączenia różnią się od tradycyjnych technik stosowanych dla metalu czy innych tworzyw.
Metody łączenia
- Zgrzewanie na gorąco — stosowane głównie dla PFA i FEP; wymaga specjalistycznych urządzeń zapewniających kontrolę temperatury i czasu zgrzewu.
- Mechaniczne łączenia i złączki — obejmują objímki, stalowe opaski i specjalne flansze. Często stosowane tam, gdzie wymagane jest szybkie demontowanie elementów.
- Oploty i wzmacniania — PTFE zwykle wymaga zewnętrznego wsparcia (metalowy oplot, osłony), by zapewnić wytrzymałość na ciśnienie i odporność na uszkodzenia mechaniczne.
- Wkładanie (lining) — technologia stosowana przy wykładaniu metalowych rur i zbiorników, gdzie fluoropolimer tworzy wewnętrzną warstwę ochronną.
Wskazówki eksploatacyjne
- Unikać mechanicznego ścinania i miejscowych naprężeń; rury fluorowe są bardziej plastyczne i mogą deformować się pod obciążeniem.
- Zapewnić odpowiednie podpory i ograniczenia odkształceń cieplnych, szczególnie przy dużych różnicach temperatury.
- Przy projektowaniu instalacji uwzględnić rozszerzalność cieplną materiału — fluoropolimery mają wyższy współczynnik rozszerzalności niż metale.
- Regularne przeglądy i testy ciśnieniowe, szczególnie w instalacjach przesyłających niebezpieczne media.
Normy, bezpieczeństwo i wymagania prawne
W branżach regulowanych, takich jak farmacja czy przemysł spożywczy, stosowanie rur fluorowych często wymaga zgodności z dodatkowymi normami i dopuszczeniami. Należy zwrócić uwagę na:
- Zgodność materiałów z normami FDA lub odpowiednikami krajowymi w zastosowaniach spożywczych i farmaceutycznych.
- Certyfikaty jakości materiału (np. deklaracje zgodności surowca), dokumentacja kontroli jakości oraz śledzenie pochodzenia surowca.
- Wymagania dotyczące badań nieszczelności oraz testów mechanicznych przed oddaniem instalacji do eksploatacji.
- Zasady bezpiecznego użytkowania i utylizacji materiałów; niektóre fluoropolimery są trudne do recyklingu i wymagają odpowiednich procedur utylizacyjnych.
Projektanci i inspektorzy powinni zwracać szczególną uwagę na kompatybilność materiałów uszczelek, złącz i armatury z zastosowanym fluoropolimerem. Często stosowane uszczelnienia z elastomerów mogą nie być kompatybilne z agresywnymi środkami transportowanymi w rurach fluorowych.
Kryteria doboru i analiza kosztów
Wybór rury fluorowej dla konkretnej aplikacji wymaga bilansu między kosztem, właściwościami materiału i oczekiwanym okresem eksploatacji. Czynniki, które należy rozważyć przy doborze, to:
- Rodzaj i stężenie medium (czy jest to substancja utleniająca, redukująca, rozpuszczalnik itp.).
- Zakres pracy temperaturowej i ciśnieniowej.
- Wymagania czystościowe i ryzyko zanieczyszczeń jonowych.
- Potrzeba elastyczności instalacji versus konieczność utrzymania kształtu.
- Koszty materiałowe i montażowe oraz spodziewane oszczędności wynikające z wydłużonego czasu eksploatacji i mniejszych kosztów serwisowych.
Choć cena jednorazowa rur fluorowych bywa wysoka, ich długoterminowa opłacalność jest widoczna w aplikacjach, gdzie wymiana metalowych przewodów z powodu korozji powodowałaby częste przestoje i wysokie koszty napraw. Dodatkowe oszczędności mogą wynikać z mniejszych strat procesowych czy mniejszej ilości zanieczyszczeń produktu końcowego.
Konserwacja, naprawy i recykling
Prawidłowa konserwacja przedłuża żywotność instalacji z rur fluorowych. W praktyce oznacza to regularne inspekcje, monitorowanie parametrów pracy oraz szybkie reagowanie na sygnały nieszczelności lub zmiany parametrów przepływu. W przypadku uszkodzeń mechanicznych często możliwe jest miejscowe zastosowanie zamienników lub napraw przy użyciu specjalnych łączników.
- Naprawy spawaniem są możliwe dla niektórych materiałów (np. PFA) przy użyciu specjalistycznych urządzeń.
- Wymiana uszczelek i złączek powinna odbywać się z materiałów kompatybilnych chemicznie z przeciwnym medium.
- Recykling fluoropolimerów jest trudniejszy niż tradycyjnych tworzyw; uszkodzone lub zużyte rury często poddawane są procesom termicznym w wyspecjalizowanych zakładach lub utylizowane zgodnie z krajowymi przepisami.
Trendy technologiczne i rozwój
Rozwój technologii polimerowych oraz technik produkcji prowadzi do powstawania coraz bardziej zaawansowanych materiałów fluorowych, które oferują lepszą wytrzymałość i łatwiejszą przetwarzalność. Obserwuje się następujące kierunki rozwoju:
- Tworzenie mieszanek i kompozytów fluorowych w celu poprawy właściwości mechanicznych bez utraty odporności chemicznej.
- Rozwój metod wytłaczania i zgrzewania, co pozwala na produkcję rur o większych średnicach i lepszych parametrach powierzchniowych.
- Badania nad recyklingiem i bardziej ekologicznymi procesami utylizacji materiałów fluorowych.
- Zastosowania w nowych dziedzinach, takich jak przemysł energetyczny (w tym ogniwa paliwowe) czy zaawansowane procesy chemii zielonej.
W praktyce wybór rury z tworzywa fluorowego wymaga kompleksowej analizy technicznej i ekonomicznej. Konsultacja z producentem materiału oraz dostawcami systemów łączących i armatury jest często niezbędna, by zoptymalizować instalację pod kątem bezpieczeństwa, trwałości i kosztów eksploatacji. Dobrze dobrana rura fluorowa może znacząco podnieść niezawodność procesu i zmniejszyć całkowite koszty eksploatacji instalacji przemysłowej.
