Rury precyzyjne odgrywają kluczową rolę w projektowaniu i eksploatacji systemów automatyki przemysłowej. Ich właściwości mechaniczne, dokładność wymiarowa oraz powtarzalność parametrów wpływają bezpośrednio na niezawodność i żywotność urządzeń. W poniższym tekście omówione zostaną główne cechy rur precyzyjnych, typowe zastosowania w automatyce, wymagania techniczne oraz aspekty produkcyjne i eksploatacyjne, które należy wziąć pod uwagę przy doborze rozwiązań dla konkretnych aplikacji.
Charakterystyka rur precyzyjnych

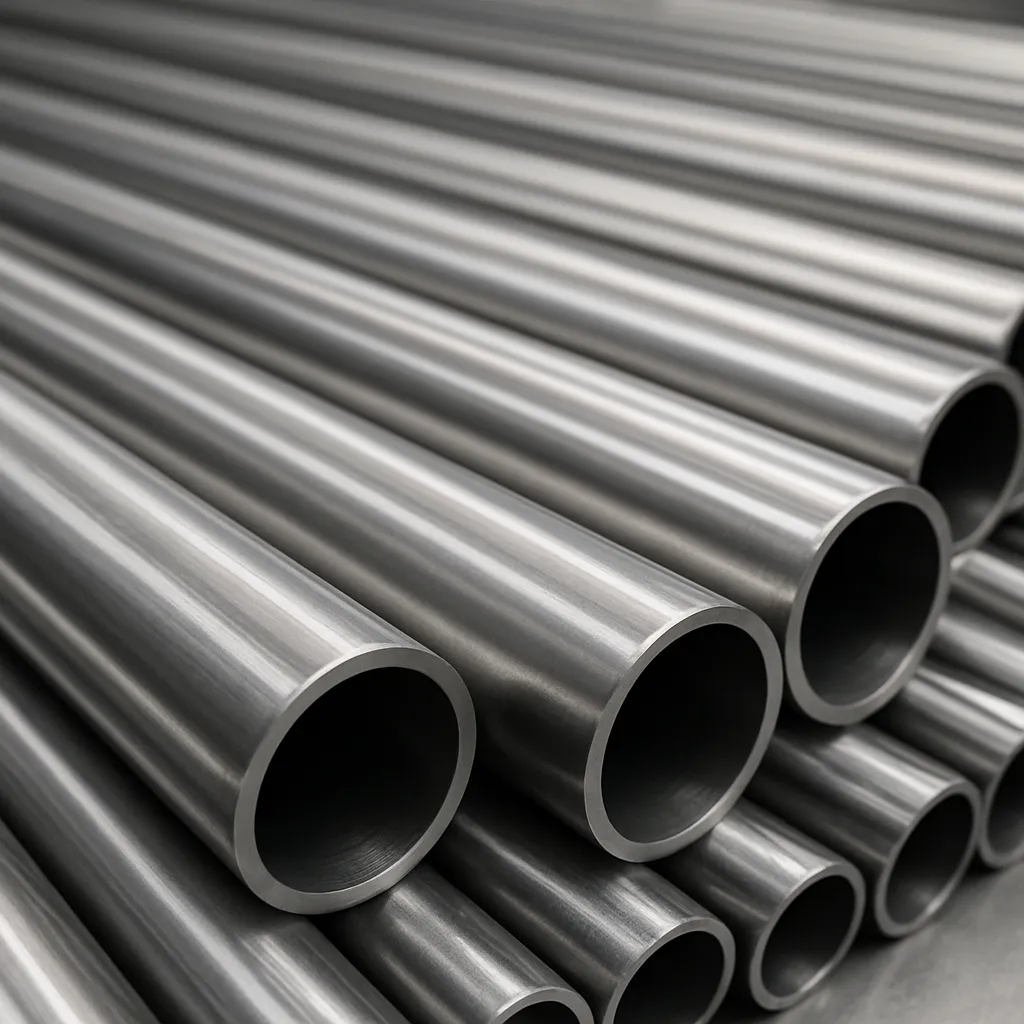

Rury precyzyjne to elementy o ściśle kontrolowanych wymiarach, przeznaczone do zastosowań, w których tolerancje, gładkość powierzchni i wytrzymałość mają krytyczne znaczenie. Najczęściej używane materiały to stal nierdzewna, węglowa i stopowa, a także stopy aluminium czy miedzi. Kluczowe cechy tych rur to:
- Tolerancja wymiarowa: ścisła kontrola średnicy wewnętrznej i zewnętrznej, często z tolerancjami rzędu kilku setnych milimetra.
- Gładkość powierzchni: niska chropowatość wewnętrzna i zewnętrzna przekłada się na lepsze uszczelnianie i mniejsze tarcie ruchomych elementów.
- Wytrzymałość mechaniczna: odpowiednie właściwości wytrzymałościowe i plastyczne do przenoszenia obciążeń dynamicznych.
- Prostość: minimalne ugięcia i odchyłki osiowe, co ma znaczenie w prowadzeniu tłoków i elementów liniowych.
- Powłoka i obróbka powierzchni: powłoki antykorozyjne lub specjalne nasadzenia ścierne dla poprawy trwałości w środowiskach agresywnych.
Zastosowania w automatyce przemysłowej
Rury precyzyjne są szeroko wykorzystywane w wielu podsystemach automatyki. Ich rola wykracza poza proste prowadzenie ruchu — wpływają na dokładność pozycjonowania, prędkość działania oraz bezpieczeństwo procesów.
Siłowniki i układy pneumatyczne oraz hydrauliczne
Najbardziej typowe wykorzystanie to osłony i tuleje prowadzące w siłownikach. W układach pneumatycznych i hydraulicznych rury precyzyjne pełnią funkcję cylindra, w którym porusza się tłok. Wymagania obejmują wysoką gładkość wewnętrzną, szczelność oraz odporność na zużycie. Zastosowanie precyzyjnych rur pozwala zmniejszyć straty szczelności i wydłużyć okresy międzyserwisowe.
Systemy liniowe i prowadnice
W urządzeniach przenoszących ruch liniowy, takich jak roboty, przenośniki czy stanowiska montażowe, rury precyzyjne służą jako prowadnice dla tulei ślizgowych lub wałków. Tutaj istotna jest koncentracja i prostość, aby uniknąć luzów oraz zapewnić powtarzalność pozycjonowania.
Czujniki, osłony i instalacje pomiarowe
W osprzęcie pomiarowym rury precyzyjne stanowią obudowy czujników lub elementy stabilizujące sensorykę, zwłaszcza tam, gdzie wymagana jest ochrona przed drganiami i wpływem środowiska. W instrumentacji laboratoryjnej i procesowej ich stabilność termiczna i wymiarowa jest nie bez znaczenia.
Przykłady branż
- Automotive: siłowniki montażowe, prowadnice robotów.
- Pakowanie: szybkie systemy liniowe i cylindry pneumatyczne.
- Przemysł spożywczy i farmaceutyczny: rury ze stali nierdzewnej o wysokiej czystości powierzchniowej.
- Przemysł chemiczny: rury odporne na korozję i agresywne media.
Wymagania techniczne, normy i kontrola jakości
Dobór odpowiedniej rury precyzyjnej wymaga uwzględnienia norm, testów oraz procedur kontroli jakości. W praktyce decydujące są parametry takie jak tolerancje wymiarowe, chropowatość powierzchni, prostość oraz mechaniczne właściwości materiału.
Normy i specyfikacje
W zależności od zastosowania stosuje się normy ISO, DIN, i branżowe specyfikacje producentów urządzeń. Parametry obejmują:
- Zakres tolerancji średnicy wewnętrznej i zewnętrznej (np. h6, h7 dla wałów/otworów).
- Chropowatość Ra na powierzchniach wewnętrznych i zewnętrznych.
- Wymagania dotyczące obróbki cieplnej: hartowanie, odpuszczanie, stabilizacja wymiarowa.
- Certyfikaty materiałowe: analiza składu chemicznego, raporty mechaniczne.
Metody kontroli jakości
Kontrola produkcji obejmuje pomiary wymiarowe (mikrometry, suwmiarki, współrzędnościowe maszyny pomiarowe), badania nieniszczące (UT, radiografia w przypadku zgrzewanych rur), pomiary chropowatości oraz testy wytrzymałościowe. W aplikacjach krytycznych sprawdza się również powtarzalność i testy zmęczeniowe.
Procesy produkcyjne i obróbka
Produkcja rur precyzyjnych obejmuje kilka technologii, które wpływają na końcowe właściwości produktu. Wybór procesu zależy od materiału, wymiarów oraz wymaganej jakości powierzchni.
Wytwarzanie i obróbka
- Cięcie i formowanie: cięcie na wymiar z rur standardowych lub formowanie na zimno dla uzyskania lepszych własności mechanicznych.
- Wytłaczanie i ciągnienie na zimno: ciągnienie przez matrycę poprawia strukturę ziarna i tolerancje wymiarowe.
- Szczotkowanie, honowanie i szlifowanie: poprawiają chropowatość i kształt wewnętrzny, niezbędne w cylindrach pneumatycznych.
- Powłoki i powlekanie: niklowanie, chromowanie, powłoki PTFE dla zmniejszenia tarcia i zwiększenia odporności korozyjnej.
Obróbka końcowa i testy
Po procesach mechanicznych następuje obróbka końcowa — czyszczenie, pasywacja (dla stali nierdzewnej), oraz montaż końcówek i złącz. Każdy etap podlega kontroli wizualnej i wymiarowej. W krytycznych aplikacjach stosuje się testy ciśnieniowe i testy szczelności.
Wybór rur i praktyczne wskazówki montażowe
Dobór właściwej rury precyzyjnej wymaga analizy wymagań aplikacji oraz środowiska pracy. Poniżej zebrane są praktyczne wskazówki ułatwiające decyzję i poprawny montaż.
- Analiza obciążeń: określ maksymalne siły statyczne i dynamiczne, prędkości ruchu i cykle pracy.
- Dobierz materiał do środowiska: stal nierdzewna dla mediów korozyjnych, stopy aluminium dla lekkich konstrukcji.
- Zwróć uwagę na tolerancje i gładkość: im większa precyzja, tym lepsza powtarzalność i mniejsze straty energii.
- Użyj odpowiednich uszczelek i końcówek: kompatybilnych z rodzajem rury i medium roboczym.
- Przy montażu zadbaj o osiowość i podpory — złe podparcie może spowodować odgięcia i szybsze zużycie.
- Stosuj środki ochrony przed korozją oraz rutynowe przeglądy — regularna konserwacja przedłuża żywotność.
Trendy technologiczne i nowe rozwiązania
Rozwój materiałów i technologii obróbki zmienia oczekiwania wobec rur precyzyjnych. Pojawiają się innowacje takie jak powłoki niskotarciowe na bazie nanomateriałów, zaawansowane procesy ciągnienia zapewniające wyjątkową jednorodność struktury oraz cyfrowa kontrola jakości z wykorzystaniem metrologii 3D. Coraz większe znaczenie mają także aspekty ekologiczne: redukcja odpadów produkcyjnych i wybór materiałów nadających się do recyklingu.
Aspekty ekonomiczne
Koszt rur precyzyjnych zależy od materiału, technologii produkcji i wymaganych tolerancji. Inwestycja w droższe, ale lepszej jakości rury często przekłada się na niższe koszty eksploatacji dzięki mniejszym przestojom i rzadszym naprawom. W analizie opłacalności warto uwzględnić całkowity koszt posiadania (TCO), obejmujący koszty zakupu, montażu, serwisu i utylizacji.
W automatyce przemysłowej rury precyzyjne są jednym z elementów, które, choć często niewidoczne, determinują efektywność i niezawodność systemów. Ich właściwy dobór i eksploatacja przekładają się bezpośrednio na jakość produktów, tempo produkcji oraz koszty operacyjne. Uwzględniając opisane kryteria techniczne, procesowe i ekonomiczne, projektanci i służby utrzymania ruchu mogą optymalizować rozwiązania i zwiększać konkurencyjność swoich instalacji.
