Obieg chłodzenia maszyn wymaga przemyślanego doboru elementów instalacji, wśród których szczególną rolę odgrywają rury. Ich właściwości materiałowe, konstrukcyjne i eksploatacyjne wpływają bezpośrednio na efektywność wymiany ciepła, niezawodność systemu oraz koszty utrzymania. W poniższym artykule omówię najważniejsze typy rur stosowanych w obiegach chłodzenia maszyn, kryteria doboru, metody łączenia i zabezpieczania oraz praktyki montażowe i konserwacyjne, które pomagają minimalizować ryzyko awarii i zapewniają długą żywotność instalacji.
Materiały i typy rur stosowanych w układach chłodzenia
Wybór materiału rury zależy od parametrów pracy układu: temperatury, ciśnienia, rodzaju czynnika chłodzącego, odporności na korozję oraz wymagań montażowych. Poniżej omówiono najczęściej spotykane rozwiązania:
Rury metalowe
- Stal (w tym stal węglowa i nierdzewna): powszechne w instalacjach przemysłowych ze względu na dużą wytrzymałość mechaniczną i dostępność. Stal nierdzewna (np. seria 1.4301/304, 1.4404/316) stosuje się tam, gdzie wymagana jest wysoka odporność na korozja, chemikalia czy wyższe temperatury.
- Miedź: charakteryzuje się bardzo dobrą przewodnością cieplną, łatwością łączenia (lutowanie, lut brazing) oraz odpornością na korozję w warunkach słodkiej wody. Stosowana jest często w chłodnicach, wymiennikach i krótkich odcinkach instalacji.
- Aluminium: lżejsze od stali, o dobrej przewodności cieplnej; wykorzystywane w specyficznych aplikacjach, zwłaszcza tam gdzie masa ma znaczenie. Ma ograniczenia przy wyższych ciśnieniach i w środowiskach agresywnych chemicznie.
Rury z tworzyw sztucznych
- Tworzywa (PVC, CPVC, PEX, HDPE): często stosowane w niskotemperaturowych obiegach chłodzenia i instalacjach pomocniczych. Ich zaletami są lekkość, odporność na niektóre rodzaje korozji oraz łatwość montażu. Wybór tworzywa musi uwzględniać odporność na temperaturę i rozpuszczalniki obecne w chłodziwie.
- W niektórych systemach stosuje się również rury kompozytowe (np. włókno szklane z żywicą), oferujące dobrą odporność chemiczną i niską wagę.
Specjalne rozwiązania: przewody elastyczne i kompensatory
Do połączeń wymagających odkształcalności, tłumienia drgań czy kompensacji wydłużeń termicznych używa się przewodów elastycznych, wężów metalowych oraz kompensatorów mieszkowych. Zapewniają one ochronę przed pęknięciami i nieszczelnościami w miejscach narażonych na ruch.
Kryteria projektowe i dobór rur
Przy projektowaniu instalacji chłodzenia należy uwzględnić szereg parametrów, które determinują wybór średnicy, grubości ścianki, materiału i rodzaju łączeń. Do najważniejszych należą: przewidywana strata ciśnienia, przepływ czynnika, temperatura pracy, korozja, dostępność serwisu oraz koszty.
Wymiarowanie hydrauliczne
- Dobór średnicy obejmuje kompromis między maksymalizacją prędkości przepływu (dla lepszej wymiany ciepła) a ograniczeniem strat ciśnienia. W praktyce dla obiegów wodnych przyjmuje się prędkości od 0,5 do 3 m/s w zależności od typu rury i wymagań.
- Do obliczeń strat ciśnienia stosuje się równanie Darcy-Weisbach lub uproszczone formuły inżynieryjne; ważne jest uwzględnienie współczynnika tarcia i lokalnych strat na armaturze.
- W płynach o większej lepkości (np. roztwory glikolu) należy zwiększyć średnicę, aby utrzymać akceptowalny spadek ciśnienia i uniknąć nadmiernego zużycia energii pomp.
Kryteria materiałowe
- Odporność na korozja: woda technologiczna, obecność chlorków czy agresywnych chemikaliów wymuszają wybór stali nierdzewnej lub materiałów niemetalicznych z odpowiednią barierą chemiczną.
- Przewodność cieplna: dla rurek w pobliżu wymienników lub chłodnic istotna jest zdolność do szybkiego przenoszenia ciepła — tutaj przewagę mają metale takie jak miedź czy aluminium.
- Wytrzymałość mechaniczna i ciśnieniowa: grubość ścianki musi pokrywać maksymalne ciśnienia robocze i ewentualne udary hydrauliczne (water hammer).
Dobór łączeń i armatury
Rodzaj łączeń (spawane, skręcane, zaciskowe, lutowane) wpływa na szczelność i możliwość serwisu. Do połączeń stałych preferowane są spawy i lutowania przy konstrukcjach stalowych i miedzianych; połączenia rozłączne często realizuje się przy pomocy złączy kołnierzowych lub zaciskowych, co ułatwia demontaż.
Montaż, łączenia i zabezpieczenia
Poprawny montaż jest kluczowy dla trwałości instalacji chłodzenia. Niewłaściwe podpory, złe łączenia czy brak kompensacji wydłużeń mogą prowadzić do pęknięć i wycieków.
Techniki łączenia
- Spawanie: stosowane w stalowych instalacjach gdzie wymagana jest wysoka szczelność i trwałość. Wymaga kwalifikowanych spawaczy i kontroli jakości (badania nieniszczące).
- Lutowanie i lut brazing: typowe dla miedźy i cienkościennych elementów — zapewnia niską gorąco wrażliwość na odkształcenia, ale ma ograniczenia przy wyższych ciśnieniach.

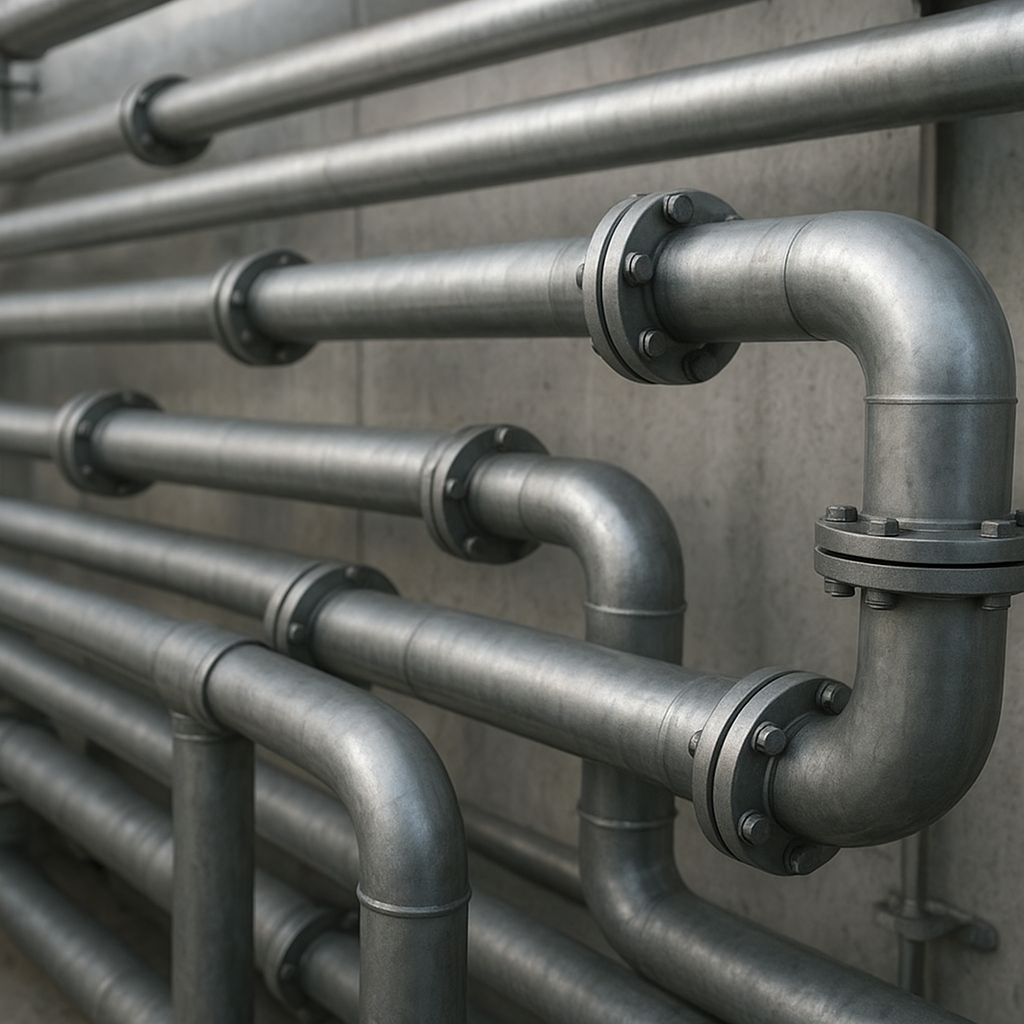

- Połączenia kołnierzowe i gwintowane: umożliwiają łatwy demontaż, jednak wymagają uszczelek i regularnej kontroli dokręcenia.
- Systemy zaciskowe i szybkozłącza: wykorzystywane w instalacjach serwisowych oraz tam, gdzie konieczny jest szybki montaż/demontaż.
Zabezpieczenia przeciwkorozyjne i izolacja
Ochrona przed korozją to kombinacja właściwego doboru materiału, chemii wody (inhibitory), oraz powłok ochronnych. Dodatkowo, izolacja termiczna rur minimalizuje straty ciepła, zapobiega kondensacji i chroni przed zamarzaniem w niskich temperaturach. Najczęściej stosuje się pianki elastomerowe, wełnę mineralną z płaszczem z PVC lub tworzywa techniczne odporne na oleje i UV.
Uwaga na drgania i wydłużenia
Maszyny generujące wibracje wymagają elastycznych połączeń i odpowiednich podpór amortyzujących. Równie istotne jest projektowanie kompensatorów termicznych, aby zapobiec naprężeniom powstającym wskutek zmian temperatury.
Eksploatacja, monitoring i konserwacja
Regularna konserwacja i monitoring to podstawy długotrwałej pracy obiegu chłodzenia. Skuteczność tych działań przekłada się bezpośrednio na niezawodność maszyn i koszty eksploatacji.
Kontrola jakości czynnika chłodzącego
- Badanie przewodności, pH, zawartości soli i zanieczyszczeń biologicznych, które wpływają na tempo korozji i osadzanie się kamienia.
- Stosowanie inhibitorów korozji i środków antyosadowych zgodnie z wymaganiami producenta instalacji.
- W układach z glikolem kontrola stężenia jest kluczowa dla zachowania odpowiednich parametrów lepkości i punktu zamarzania.
Inspekcje i diagnostyka
- Regularne przeglądy wizualne i badania nieniszczące (UT, RT, endoskopia) pozwalają wykryć pęknięcia, korozję wewnętrzną i osady.
- Monitoring parametrów pracy — ciśnienia, temperatury i przepływu — umożliwia wczesne wykrycie nieprawidłowości, np. spadków wydajności chłodzenia czy zacisków w przepływie.
- Systemy wykrywania wycieków i automatyczne zawory odcinające minimalizują skutki awarii.
Konserwacja mechaniczna
Ważne czynności obejmują czyszczenie wymienników, płukanie instalacji za pomocą metod chemicznych (po neutralizacji) lub mechanicznych (filtracja, piaskowanie wody obiegu pomocniczego), kontrolę i wymianę uszczelek oraz smarowanie elementów ruchomych. Profilaktyczne usuwanie osadów przedłuża żywotność rur i poprawia wymianę ciepła.
Aspekty środowiskowe i bezpieczeństwo
Utylizacja i postępowanie z odpadami chłodniczymi muszą być zgodne z przepisami ochrony środowiska. Wycieki glikolu czy oleju chłodzącego stanowią zagrożenie ekologiczne i wymagają odpowiednich procedur neutralizacji i recyklingu. Ponadto, projektując instalację, należy uwzględnić systemy zabezpieczeń przed kawitacją, przeciążeniem ciśnieniowym i mechanizmami awaryjnego odcięcia.
Praktyczne wskazówki dla inżynierów i serwisantów
- Zawsze dokumentuj parametry projektowe i aktualizuj je po modyfikacjach instalacji.
- Wybieraj materiały zgodne z lokalnymi normami i najlepiej sprawdzonymi praktykami branżowymi.
- Planuj przestrzeń montażową z myślą o dostępie do punktów kontrolnych i wymiany elementów.
- Szkolenie personelu w zakresie bezpiecznej obsługi i szybkiego reagowania na awarie minimalizuje ryzyko większych uszkodzeń.
Nowe trendy i innowacje
Rozwój materiałów kompozytowych, powłok antykorozyjnych na bazie nanotechnologii oraz inteligentne systemy monitoringu (IoT) zmieniają podejście do projektowania instalacji chłodzenia. Coraz częściej stosuje się czujniki przepływu i jakości wody z bezprzewodową transmisją danych, co pozwala na optymalizację zużycia energii i szybką reakcję serwisową. W doborze rur rosną także wymagania dotyczące recyklingu i minimalizacji śladu węglowego, co sprzyja poszukiwaniu rozwiązań o dłuższym okresie życia i mniejszym wpływie na środowisko.
Podsumowanie technicznych punktów decydujących o wyborze rur
Wybierając rury do obiegów chłodzenia maszyn, warto skoncentrować się na kilku kluczowych elementach: zgodności materiału z warunkami pracy, prawidłowym wymiarowaniu hydrauliki, starannym wykonaniu łączeń oraz wdrożeniu programów utrzymania ruchu. Zastosowanie odpowiednich łączenia i izolacja oraz systematyczna konserwacja przekładają się na niezawodność i efektywność systemu. Ostateczny wybór powinien być wynikiem analizy ekonomicznej i technicznej, uwzględniającej koszty inwestycyjne, eksploatacyjne oraz ryzyka związane z korozją i awariami.
