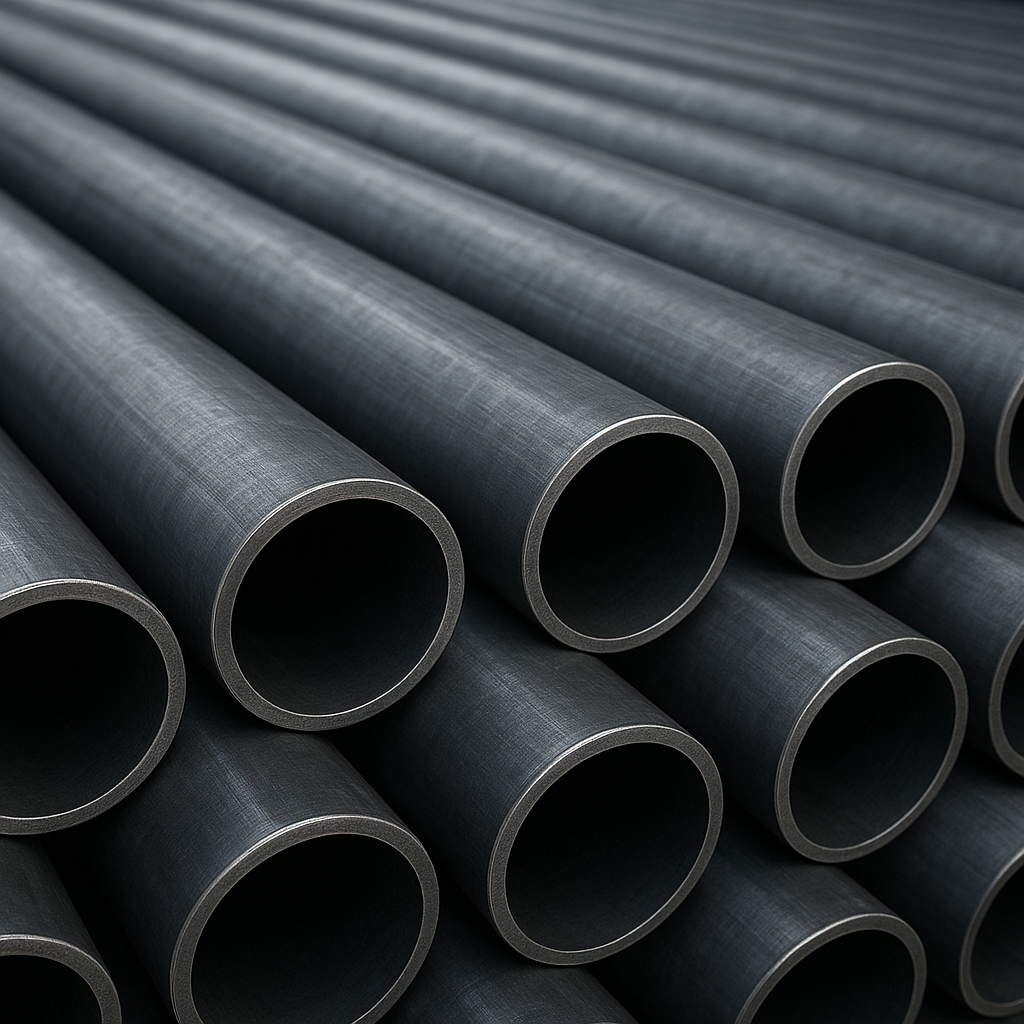

Rury stalowe o podwyższonej wytrzymałości stanowią istotny element nowoczesnych konstrukcji przemysłowych i infrastrukturalnych. Dzięki odpowiedniemu doborowi stopów oraz zaawansowanym technologiom obróbki możliwe jest uzyskanie materiałów łączących niewielką masę z wysoką nośnością, odpornością na zmęczenie i trwałością eksploatacyjną. W artykule omówione zostaną kluczowe aspekty materiałowe, procesy produkcyjne, metody badań i zabezpieczeń przeciwkorozyjnych, a także praktyczne zastosowania i wyzwania związane z montażem oraz eksploatacją tego typu rur.
Charakterystyka materiałowa i procesy wytwarzania
Podstawą rur o podwyższonej wytrzymałości jest odpowiednio dobrana stal. Najczęściej stosuje się stale niskostopowe oraz stale drobnoziarniste typu HSLA (High Strength Low Alloy), zawierające dodatki takich pierwiastków jak mikrostopowanie niobem (Nb), wanadem (V) czy tytanem (Ti). Dodatki te stabilizują strukturę stali, poprawiają wytrzymałość i spójność ziaren, co zwiększa wytrzymałość i odporność na pękanie.
Rury wytwarza się głównie dwiema ścieżkami: jako bezszwowe (seamless) oraz spawane (wzdłużne czy spiralne). Bezszwowe rury powstają z prasowanej rury półwyrobu, dzięki czemu mają równomierną strukturę materiału i mniejszą liczbę defektów. Rury spawane, produkowane metodami ERW (Electric Resistance Welding), SAW (Submerged Arc Welding) czy spiralnego zwijania i spawania, oferują ekonomiczne rozwiązanie dla dużych średnic. W przypadku rur o podwyższonej wytrzymałości często stosuje się procesy obróbki termomechanicznej (TMCP), obejmujące kontrolowane walcowanie i chłodzenie, które prowadzą do uzyskania drobnoziarnistej mikrostruktury i lepszych właściwości mechanicznych.
Obróbki cieplne, takie jak wyżarzanie czy hartowanie z odpuszczaniem, mogą dodatkowo modyfikować strukturę stali, wpływając na twardość oraz ciągliwość. W przypadku zastosowań narażonych na wysokie ciśnienia lub temperatury dobiera się gatunki i obróbki gwarantujące odpowiedni kompromis pomiędzy granicą plastyczności a odpornością na kruche pękanie.
Właściwości mechaniczne, normy i badania jakości
Parametry mechaniczne rur o podwyższonej wytrzymałości obejmują przede wszystkim granicę plastyczności (Re), wytrzymałość na rozciąganie (Rm), wydłużenie oraz impact toughness (próbę udarności). W praktyce inżynierskiej kluczowe jest zachowanie odpowiedniej udarności w niskich temperaturach, szczególnie dla zastosowań offshore czy w klimatach zimnych. Badania metalograficzne pozwalają ocenić mikrostrukturę i zanieczyszczenia, natomiast testy mechaniczne dostarczają danych niezbędnych do projektowania.
Rury stalowe produkowane są zgodnie z międzynarodowymi normymi i specyfikacjami, takimi jak EN 10210, EN 10216, EN 10217, API 5L, ASTM A106 czy ASTM A335. Każdy z tych standardów definiuje wymagania dotyczące składu chemicznego, właściwości mechanicznych oraz zakresów badań i kontroli jakości.
Kontrola jakości obejmuje zarówno badania niszczące, jak i nieniszczące. Wśród metod NDT najczęściej stosuje się ultradźwiękowe badania wewnętrzne (UT), radiograficzne (RT), magnetyczno-proszkowe (MT) oraz penetracyjne (PT). Dodatkowo wykonywane są próby ciśnieniowe hydrostatyczne, badania twardości oraz próby zrywające i udarnościowe (Charpy). Procesy spawania podlegają kwalifikacjom procedur (WPS) i kwalifikacjom spawaczy zgodnie z EN ISO 15614 lub odpowiednikami, co ma krytyczne znaczenie dla zapewnienia spójności połączeń w rurach wysokowytrzymałościowych.
Ochrona przed korozją i powłoki
Korozja jest jednym z głównych czynników ograniczających trwałość rur stalowych, szczególnie w instalacjach przesyłowych, w środowiskach morskich oraz w kontakcie z agresywnymi czynnikami chemicznymi. Stosuje się kompleksowe metody zabezpieczenia, aby zwiększyć trwałość i zmniejszyć koszty eksploatacji.
Zewnętrzne powłoki ochronne to m.in. systemy epoksydowe (FBE — fusion bonded epoxy), powłoki polietylenowe oraz powłoki bitumiczne. Galwanizacja (ocynkowanie) jest powszechną metodą ochrony rur instalacyjnych. W przypadku przewodów przesyłowych dodatkową ochronę zapewnia kathodowa ochrona (systemy CP), która minimalizuje szybkość korozji elektrochemicznej.
Wnętrza rur również bywają zabezpieczane — linery z polietylenu, powłoki ceramiczne lub epoksydowe redukują tarcie, zapobiegają osadzaniu się produktów korozji i zwiększają odporność na korozję erozyjną przy medium zawierającym cząstki stałe. W warunkach transportu agresywnych mediów stosuje się dodatkowo inhibitory korozji i systemy monitoringu stanu technicznego rurociągu.
Zastosowania i wymagania projektowe
Rury stalowe o podwyższonej wytrzymałości znajdują zastosowanie w szerokim zakresie branż. Najważniejsze obszary to:
- sektor energetyczny i przesył paliw — rurociągi naftowe i gazowe, w tym instalacje wysokociśnieniowe;
- przemysł offshore — instalacje morskie, platformy i przyłącza subsea;
- konstrukcje nośne i mosty — tam, gdzie istotna jest redukcja masy przy zachowaniu nośności;
- przemysł motoryzacyjny i maszynowy — elementy ram i konstrukcji, układy wydechowe i amortyzatory;
- kotłownie i wymienniki ciepła — rury kotłowe i superkrytyczne instalacje energetyczne.
Projektowanie z użyciem rur o wysokiej wytrzymałości wymaga uwzględnienia specyfiki materiału: zmniejszenie grubości ścianki przy tej samej nośności wpływa na charakterystykę termiczną, odporność na korozję i sposób łączenia. Ważne są również analizy zmęczeniowe, szczególnie tam, gdzie przewidywane są cykliczne obciążenia. W projektach krytycznych należy uwzględniać czynniki bezpieczeństwa, nadmiar korozji (corrosion allowance) oraz potencjalne oddziaływania środowiskowe (H2S, CO2, chlorki).
Montaż, spawanie i eksploatacja
Proces montażu i łączenia rur o podwyższonej wytrzymałości wymaga ścisłego przestrzegania procedur technologicznych. Spawanie takich rur to wyzwanie ze względu na możliwość powstawania niekorzystnych struktur w strefie wpływu ciepła (HAZ), które mogą obniżyć udarność i lokalnie zmniejszyć wytrzymałość. Dlatego stosuje się:
- kontrolę parametrów spawania, odpowiedni dobór materiału spoiny i drutów spawalniczych;
- rozgrzewanie wstępne (preheat) i, w razie potrzeby, obróbkę wyrównawczą (PWHT);
- kwalifikacje procedur i personelu oraz obowiązkowe badania połączeń (RT, UT, MT);
- dostarczenie szczegółowych instrukcji montażowych na budowę, w tym dotyczących przechowywania i manipulacji rur, aby uniknąć mechanicznych uszkodzeń powłok.
W eksploatacji kluczowe jest monitorowanie stanu rurociągów — systemy inteligentnych pigów (ILI — inline inspection), monitoring naprężeń i przemieszczeń, oraz regularne inspekcje NDT pozwalają na wczesne wykrycie defektów i zaplanowanie napraw. Przy planowaniu remontów i wymian warto przeprowadzić analizę LCC (life cycle cost), aby ocenić opłacalność zastosowania materiałów o wyższej początkowej cenie, lecz niższych kosztach eksploatacji.
Trendy technologiczne i kierunki rozwoju
W obszarze rur stalowych o podwyższonej wytrzymałości obserwuje się kilka wyraźnych trendów. Jednym z nich jest dalszy rozwój mikrostopowanie i procesów TMCP, co pozwala uzyskać jeszcze lepszy stosunek wytrzymałości do masy przy zachowaniu dobrej plastyczności. Również postęp w metodach spawania (np. metoda laserowa, hybrydowe procesy spawalnicze) umożliwia zmniejszenie strefy wpływu ciepła i poprawę integralności połączeń.
Innowacje w obszarze powłok — powłoki nanokompozytowe, inteligentne systemy powłok zawierające pigmenty wskaźnikowe uszkodzeń oraz zaawansowane systemy monitoringu — zwiększają efektywność ochrony antykorozyjnej. Coraz większe znaczenie zyskują rozwiązania cyfrowe: modelowanie numeryczne, symulacje CFD i elementów skończonych do optymalizacji projektów oraz systemy zarządzania eksploatacją oparte na analizie danych w czasie rzeczywistym.
Warto też zauważyć rosnące znaczenie aspektów środowiskowych i recyklingu. Stal jako materiał posiada wysoką zdolność do odzysku, a technologie produkcyjne dążą do zmniejszenia emisji CO2 i zużycia energii, co wpływa na wybór materiałów i procesów przy produkcji rur o podwyższonej wytrzymałości.
Uwagi praktyczne dla inwestorów i inżynierów
Przy podejmowaniu decyzji o zastosowaniu rur o podwyższonej wytrzymałości warto kierować się kilkoma praktycznymi zasadami: analizą całkowitych kosztów posiadania (TCO), oceną ryzyka eksploatacyjnego, kompatybilnością materiałów (zwłaszcza przy łączeniu z elementami z innych stopów) oraz dostępnością serwisu i części zamiennych. Dobrze zaplanowana specyfikacja materiałowa, wraz z jasnymi wymaganiami kontrolnymi, znacznie redukuje ryzyko awarii i przyspiesza procesy wykonawcze.
Stosowanie rur o podwyższonej wytrzymałości przynosi korzyści w postaci redukcji masy konstrukcji, niższych kosztów transportu i montażu oraz zwiększonej nośności instalacji. Jednak ich wdrożenie wymaga kompleksowego podejścia obejmującego dobór materiału, kontrolę procesów produkcyjnych, odpowiednie metody łączenia oraz skuteczną ochronę przed środowiskowymi czynnikami niszczącymi — wszystko to, aby zapewnić długą i bezpieczną eksploatację infrastruktury.
