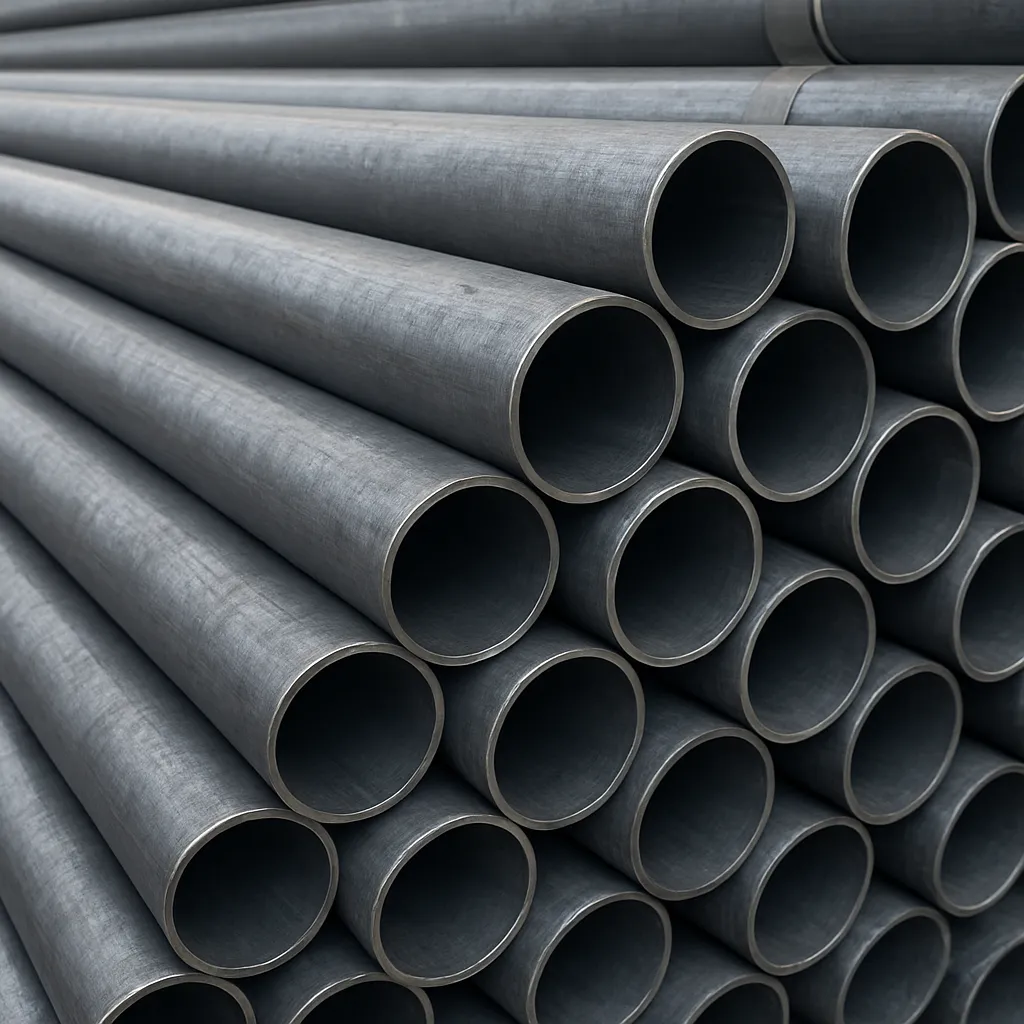

Rury stalowe odgrywają kluczową rolę w konstrukcjach, w których występuje podwyższone ciśnienie, temperatury lub agresywne środowisko. Wybór odpowiedniego materiału, technologii produkcji, badań oraz sposobów łączenia decyduje o bezpieczeństwie, trwałości i eksploatacyjności instalacji. Poniższy artykuł omawia najważniejsze aspekty związane z projektowaniem, produkcją i utrzymaniem rur przeznaczonych do zastosowań ciśnieniowych, ze szczególnym uwzględnieniem praktycznych wymagań normowych i rekomendowanych procedur.
Materiały i gatunki stali
Dobór materiału to punkt wyjścia przy konstruowaniu instalacji ciśnieniowych. W zależności od warunków pracy (temperatura, ciśnienie, medium) stosuje się różne gatunki stali i stopy. Kluczowe kryteria to wytrzymałość, plastyczność, odporność na korozja oraz możliwość obróbki cieplnej i spawania.
Typowe gatunki i ich zastosowania
- Stale węglowe (np. P265GH, ASTM A106) – powszechne w aplikacjach niskotemperaturowych i średnich ciśnieniach.
- Stale stopowe (np. 13CrMo4-5, 16Mo3) – wykorzystywane tam, gdzie wymagana jest wyższa odporność temperaturowa i wytrzymałość.
- Stale nierdzewne (austenityczne 316L, duplex) – dla agresywnych mediów i środowisk korozyjnych.
- Rury bezszwowe oraz rury spawane wysokiej jakości (w tym rury z podwójnym spawem) – wybór zależny od wymagań wytrzymałościowych i dostępności średnic.
Certyfikacja i dokumentacja materiałowa
Dostawcy powinni dostarczać dokumenty potwierdzające jakość materiału, takie jak świadectwa zgodne z EN 10204 3.1. W konstrukcjach ciśnieniowych ważna jest pełna śledzalność gatunku i partii materiału, numery wsadu, próby mechaniczne (Rm, Rp0.2) oraz wyniki badań chemicznych.
Technologie produkcji i obróbki
Proces wytwarzania rur ma bezpośredni wpływ na ich własności mechaniczne i zachowanie w eksploatacji. Kluczowe są metody produkcji, obróbka cieplna oraz techniki spawania i obróbki końcówek.
Rury bezszwowe vs rury spawane
- Rury bezszwowe powstają przez walcowanie i przeciąganie, mają jednorodną strukturę i zwykle lepsze właściwości w wysokich ciśnieniach i temperaturach.
- Rury spawane (ERW, SAW) są ekonomiczne i dostępne w dużych średnicach. W zastosowaniach ciśnieniowych konieczne jest kontrolowanie jakości spawu (badania nieniszczące) i często stosowanie obróbki cieplnej po spawaniu.
Obróbka cieplna i wymagania specjalne
Obróbka cieplna (np. normalizowanie, odpuszczanie, temperowanie) służy uzyskaniu pożądanych właściwości mechanicznych. W wielu przypadkach po spawaniu wykonuje się PWHT (post weld heat treatment) w celu redukcji naprężeń i przywrócenia ciągliwości materiału, szczególnie dla stali stopowych używanych w wysokich temperaturach.
Wykończenie i powłoki
Powłoki antykorozyjne (np. cynkowanie, farby epoksydowe) oraz wewnętrzne wyściółki (np. epoksydy, PTFE) wydłużają żywotność rurociągów i chronią przed erozją i korozją chemiczną. Dla pary i mediów agresywnych stosuje się również izolacje termiczne.
Projektowanie i normy
Projektowanie rur do pracy pod ciśnieniem opiera się na analizie wytrzymałościowej, normach i dyrektywach regulujących wymogi bezpieczeństwa. Dobre praktyki inżynieryjne muszą uwzględniać zarówno wymiarowanie geometryczne, jak i czynniki środowiskowe.
Podstawy wytrzymałości
Do wstępnego wymiarowania rur często wykorzystuje się wzór na naprężenie obwodowe (dla cienkościennych):
σ = p·r / t, gdzie p — ciśnienie wewnętrzne, r — promień wewnętrzny, t — grubość ścianki.
Na podstawie dopuszczalnego naprężenia dla danego materiału określa się minimalną grubość ścianki i współczynniki bezpieczeństwa. Należy uwzględnić korozję, tolerancje produkcyjne i wyżłobienia wynikające z montażu.
Istotne normy i dyrektywy
- PED 2014/68/EU (dyrektywa urządzeń ciśnieniowych) — reguluje wymagania dla urządzeń i części ciśnieniowych w UE.
- EN 13445 — projektowanie i wykonanie zbiorników bezciśnieniowych i ciśnieniowych.
- EN 10208, EN 10216, EN 10217 — normy dotyczące rur stalowych bez szwu i spawanych do instalacji ciśnieniowych.
- ASME BPVC — międzynarodowy standard dla kotłów i zbiorników ciśnieniowych (często wymagany poza UE lub w projektach międzynarodowych).
Kontrola jakości i badania
Bezpieczeństwo konstrukcji ciśnieniowych opiera się na rygorystycznych badaniach jakości. Wykonawcy i inwestorzy muszą stosować kompletne procedury kontroli materiałów, procesu spawania oraz końcowych testów szczelności i wytrzymałości.
Badania nieniszczące (NDT)
- RT (radiografia) — wykrywa inkluzje, pory i nieciągłości spawalnicze.
- UT (ultradźwięki) — stosowane do oceny grubości ścianki i wykrywania pęknięć wewnętrznych.
- MT (magnetyczno-proszkowe) — kontrola powierzchni spoin w materiałach ferromagnetycznych.
- PT (penetrujące) — wykrywanie pęknięć powierzchniowych, szczególnie przydatne dla nierdzewnych i nieregularnych powierzchni.
- VT (wizualne) — podstawowe badanie montażowe i ocena jakości spoin.
Testy ciśnieniowe i odbiorcze
Standardowe próby to:
- Próba hydrostatyczna — napełnienie układu cieczą i podniesienie ciśnienia do wartości określonej w projekcie/normie.
- Próba pneumatyczna — stosowana rzadziej z uwagi na większe ryzyko, wymagana tam, gdzie hydrotest jest niemożliwy.
- Badania metalograficzne i mechaniczne próbek — weryfikacja uzyskanych właściwości po obróbce cieplnej lub spawaniu.
Łączenie, montaż i eksploatacja
Sposób łączenia rur (spawanie, kołnierze, złącza gwintowane) ma wpływ na integralność konstrukcji ciśnieniowej. W montażu krytyczne są procedury spawania kwalifikowane (WPS/PQR), kontrola parametrów i kwalifikacje personelu.
Spawanie i wymagania montażowe
- Stosowanie zatwierdzonych parametrów spawania oraz kontrola przed, w trakcie i po spawaniu.
- Kwalifikacja spawaczy i procedur zgodnie z odpowiednimi normami (np. EN ISO 9606).
- Stosowanie podpór i kompensatorów termicznych by minimalizować naprężenia termiczne i cykliczne.
Utrzymanie i inspekcje okresowe
Regularne przeglądy i inspekcje są niezbędne. Strategia utrzymania powinna obejmować monitoring grubości ścianki, kontrolę szczelności, ocenę korozji i badania nieniszczące po remoncie. Dokumentacja zmian i historii napraw zwiększa bezpieczeństwo eksploatacji.
Aspekty ekonomiczne i dobór komponentów
Wybór odpowiedniej rury do konstrukcji ciśnieniowej to kompromis między kosztami zakupu, montażu i eksploatacji. Aby zoptymalizować inwestycję, należy brać pod uwagę:
- Koszt materiału vs przewidywana żywotność instalacji.
- Dostępność komponentów i ich parametry jakościowe (certyfikaty, tolerancje).
- Koszty zabiegów antykorozyjnych i badania okresowe.
W praktyce często stosuje się analizę LCC (life cycle cost) zamiast podejmowania decyzji wyłącznie na podstawie ceny zakupu. Warto również uwzględnić wymagania prawne i normowe — nieopłacalne oszczędności na materiale lub badaniach mogą prowadzić do poważnych konsekwencji finansowych i bezpieczeństwa.
Praktyczne wskazówki dla projektantów i wykonawców
- Zawsze przeanalizuj medium robocze: chemia, temperatura, obecność cząstek stałych.
- Dobierz gatunek stali z zapasem na korozję i oddziaływania termiczne.
- Wymagaj świadectw materiałowych i badań producenta (EN 10204 3.1).
- Projektuj grubości z uwzględnieniem minimalnej grubości po korozji i tolerancji produkcyjnych.
- Stosuj odpowiednie techniki łączenia i kwalifikuj spoiny zgodnie z normami.
- Planuj programy badań okresowych i zaplanuj dostęp do krytycznych odcinków instalacji.
Dobór i eksploatacja rur stalowych do konstrukcji ciśnieniowych wymaga interdyscyplinarnego podejścia łączącego wiedzę z zakresu materiałoznawstwa, technologii spawania, projektowania wytrzymałościowego oraz znajomości obowiązujących przepisów i norm. Staranna analiza warunków pracy, rygorystyczna kontrola jakości oraz właściwa eksploatacja są podstawą bezpiecznych i ekonomicznych instalacji.
