Rury do przemysłowych systemów wentylacji pełnią kluczową rolę w zapewnieniu prawidłowego przepływu powietrza, bezpieczeństwa procesów oraz ochrony środowiska pracy. W środowisku przemysłowym wymagania dotyczące prowadzenia kanałów wentylacyjnych są znacznie bardziej złożone niż w budynkach mieszkalnych — wpływają na nie temperatury, ciśnienia, zanieczyszczenia chemiczne i mechaniczne, a także konieczność zachowania wysokiej szczelności i trwałości. W poniższym tekście omówione zostaną rodzaje rur i materiałów, kryteria doboru, metody łączenia i montażu, zagadnienia związane z izolacją i ochroną przed korozją, a także aspekty eksploatacyjne i normatywne.
Materiały rur i ich zastosowania
Wybór materiału rury determinuje wytrzymałość, odporność chemiczną i mechaniczne właściwości instalacji. Najczęściej stosowane materiały w przemyśle to stal ocynkowana, stal nierdzewna, aluminium, tworzywa sztuczne (PVC, PP, polietylen) oraz kompozyty. Każdy z tych materiałów ma swoje zalety i ograniczenia.
- Stal ocynkowana — popularna dzięki dobrej wytrzymałości mechanicznej i korzystnemu stosunkowi ceny do trwałości. Stosowana w instalacjach ogólnych, gdzie nie występuje silna korozja chemiczna.
- Stal nierdzewna — wybierana do zastosowań wymagających odporności na kwasy, sole i wysoką temperaturę. Znajduje zastosowanie w zakładach chemicznych, spożywczych i farmaceutycznych.
- Aluminium — lekki materiał o dobrej odporności na korozję w niektórych środowiskach; używany tam, gdzie istotne jest zmniejszenie obciążenia konstrukcji.
- Tworzywa sztuczne (PVC, PP, PE) — odporne chemicznie, stosowane w systemach odprowadzania agresywnych gazów i oparów. Mają ograniczenia temperaturowe i mniejszą sztywność w porównaniu do metali.
- Kompozyty (np. włókno szklane z żywicą) — stosowane tam, gdzie wymagana jest lekkość, odporność korozyjna i długowieczność przy specyficznych właściwościach chemicznych.
Porównanie podstawowych cech
- Wytrzymałość mechaniczna: stal nierdzewna > stal ocynkowana > aluminium > kompozyty > tworzywa.
- Odporność chemiczna: tworzywa/kompozyty > stal nierdzewna > aluminium > stal ocynkowana.
- Łatwość obróbki i montażu: aluminium > tworzywa > stal ocynkowana > stal nierdzewna.
Konstrukcja rur i rodzaje przekrojów
Przemysłowe kanały wentylacyjne występują w różnych kształtach i konstrukcjach. Najczęściej spotykane to rury okrągłe (spiralne lub bezszwowe), kanały prostokątne i profile modułowe. Wybór kształtu wpływa na parametry aerodynamiczne, koszty produkcji i łatwość montażu.

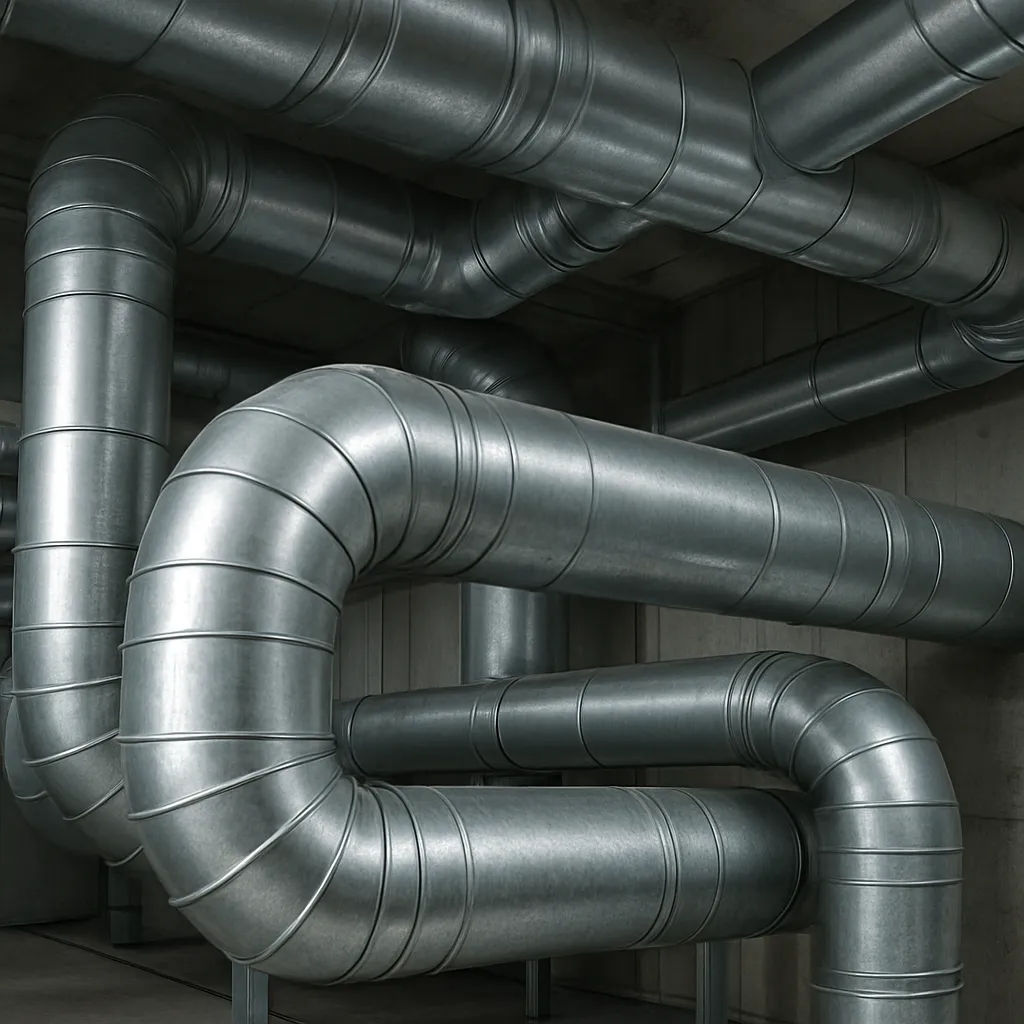

- Rury okrągłe spiralne — produkowane poprzez formowanie blachy w jedną spójną rurę metodą spiralnego nawijania. Charakteryzują się dobrą wytrzymałością przy relatywnie niskiej masie i korzystnymi właściwościami przepływu.
- Rury z podłużnym szwem — powstają przez zaginanie i spawanie blach. Stosowane przy większych średnicach i tam, gdzie wymagana jest wyższa sztywność.
- Kanały prostokątne — często wykorzystywane w sytuacjach, gdzie przestrzeń wymusza nieregularne prowadzenie instalacji. Mają większe straty ciśnienia przy tym samym przekroju przepływu w porównaniu do rur okrągłych.
- Systemy modułowe i prefabrykowane — skracają czas montażu na miejscu, ułatwiają logistykę i pozwalają na standardyzację komponentów (kolana, trójniki, przejścia).
Łączenia, uszczelnienia i elementy dodatkowe
Prawidłowe łączenie rur jest kluczowe dla utrzymania szczelności i minimalizacji strat ciśnienia. W przemyśle stosuje się różne metody łączenia w zależności od materiału i wymagań procesowych.
- Złącza kołnierzowe — powszechne w instalacjach metalowych, umożliwiają demontaż i konserwację. Wymagają odpowiednich uszczelek i śrubowania.
- Zamknięcia kielichowe z gumowymi uszczelkami — szybkie w montażu, często stosowane w prefabrykowanych systemach spiralnych.
- Spawanie — stosowane w systemach wymagających absolutnej szczelności i wytrzymałości, np. w instalacjach pod wysokim ciśnieniem lub temperaturą.
- Silikonowe i poliuretanowe uszczelki — odporne na wiele chemikaliów i temperaturę; istotne przy przewodach odprowadzających agresywne media.
Elementy dodatkowe
- Tłumiki akustyczne i komory wyciszające — ważne w celu redukcji hałasu procesowego.
- Przepustnice, klapy odcinające i przeciwpożarowe — kluczowe dla bezpieczeństwa i sterowania przepływem.
- Łączniki elastyczne i tłumiki drgań — redukują przenoszenie drgań z maszyn na instalację wentylacyjną.
- Filtry i separatory — chronią system przed kurzem i drobnymi cząstkami, przedłużając żywotność rur i urządzeń.
Izolacja, ochrona przeciwwilgociowa i antykorozyjna
W przemyśle występują warunki sprzyjające kondensacji i korozji — dlatego odpowiednia izolacja i zabezpieczenia powierzchniowe są konieczne. Izolacja termiczna minimalizuje straty ciepła i zapobiega kondensacji pary wodnej na powierzchni rur.
- Materiały izolacyjne: wełna mineralna, pianki poliuretanowe, otuliny elastomerowe. Wybór zależy od temperatury nośnika i wymagań ogniowych.
- Powłoki antykorozyjne: malowanie epoksydowe, cynkowanie ogniowe, powłoki fluoropolimerowe. Systemy te zwiększają trwałość szczególnie w agresywnych środowiskach.
- Wewnętrzne wykładziny i powłoki ochronne: stosowane tam, gdzie transportowane są media ścierne lub korozyjne (epoksyd, PTFE, ceramiczne wykładziny).
Kryteria doboru rur do konkretnej aplikacji
Wybór odpowiedniego typu rury powinien opierać się na analizie parametrów procesowych oraz uwarunkowań technicznych i ekonomicznych. Do najważniejszych kryteriów należą:
- Przepływ i prędkość powietrza — mają wpływ na wielkość przekroju i kształt kanału oraz na straty ciśnienia.
- Temperatura i ciśnienie robocze — decydują o dopuszczalnych materiałach i sposobach łączenia.
- Rodzaj transportowanego medium (chemia, pył, para) — determinuje odporność chemiczną i konieczność wykładzin.
- Warunki eksploatacji — dostęp do konserwacji, oczekiwana żywotność, potrzeby demontażu.
- Koszty inwestycyjne i eksploatacyjne — bilansuje się koszty materiałów, montażu i przyszłych napraw.
Montaż, testy szczelności i eksploatacja
Profesjonalny montaż i właściwe testy są niezbędne do uzyskania oczekiwanych parametrów pracy systemu. Typowe etapy obejmują montaż elementów prefabrykowanych, uszczelnianie złączy i wykonanie prób ciśnieniowych lub dymowych na szczelność.
- Testy szczelności — pozwalają wykryć nieszczelności i wycieki, które wpływają na efektywność systemu oraz na bezpieczeństwo (np. przy odprowadzaniu gazów niebezpiecznych).
- Balansowanie instalacji — regulacja przepływów i przepustnic w celu uzyskania wymaganego rozkładu powietrza.
- Regularna konserwacja — inspekcje mechaniczne, kontrola powłok, oczyszczanie filtrów i wymiana uszczelek.
Problemy eksploatacyjne i sposoby ich zapobiegania
W praktyce przemysłowej najczęściej spotyka się korozję, abrazję, zapychanie i nadmierny hałas. Odpowiedni projekt, dobór materiałów i systematyczna konserwacja ograniczają te ryzyka.
- Korozja — dobór materiałów odpornych chemicznie, stosowanie powłok ochronnych i kontroli kondensacji.
- Abrazja — wewnętrzne wykładziny, zwiększenie grubości ścianki w newralgicznych miejscach, obróbka powierzchni.
- Hałas i drgania — montaż tłumików, łączników elastycznych, izolacja akustyczna.
- Zapychanie — projekt z odpowiednimi spadami, dostęp do czyszczenia i sekcje rewizyjne.
Aspekty normatywne i bezpieczeństwo
Systemy wentylacyjne w przemyśle muszą spełniać obowiązujące przepisy i normy dotyczące bezpieczeństwa, ochrony środowiska i jakości wykonania. Ważne jest, aby projekt i montaż były realizowane przez podmioty z doświadczeniem oraz by materiały posiadały deklaracje zgodności i atesty. Weryfikacja zgodności z wymaganiami przeciwpożarowymi, normami szczelności i wymogami BHP jest elementem obowiązkowym przy projektowaniu instalacji.
Dobór rur do przemysłowych systemów wentylacji wymaga uwzględnienia wielu czynników technicznych i ekonomicznych. Odpowiednio zaprojektowana i wykonana instalacja minimalizuje ryzyko awarii, zwiększa efektywność energetyczną i zapewnia bezpieczeństwo procesów produkcyjnych oraz personelu. W praktyce najlepsze efekty przynosi współpraca projektantów, wykonawców i służb utrzymania ruchu już na etapie koncepcyjnym, co pozwala zoptymalizować koszty i osiągnąć długotrwałą, niezawodną eksploatację.
