Instalacje odprowadzania kondensatu są nieodzownym elementem systemów grzewczych, wentylacyjnych i klimatyzacyjnych. Odpowiednio dobrane i zamontowane rury do odprowadzania kondensatu zapewniają bezawaryjną pracę urządzeń, minimalizują ryzyko korozji oraz zanieczyszczeń, a także wpływają na bezpieczeństwo i higienę budynku. W poniższym tekście omówione zostaną kluczowe zagadnienia związane z materiałami, doborem przekrojów, sposobami montażu oraz utrzymaniem instalacji, z naciskiem na praktyczne porady i wymagania normowe.
Znaczenie i charakterystyka odprowadzania kondensatu
Skala problemów związanych z kondensatem zależy od typu instalacji: klimatyzacji, chłodnictwa, kotłów kondensacyjnych czy wentylacji mechanicznej. Kondensat to woda powstająca wskutek wykraplania pary wodnej na chłodniejszych powierzchniach wymienników lub kanałów. Z punktu widzenia projektanta i serwisanta kluczowe są właściwości tej cieczy: temperatura, objętość, wartość pH, obecność olejów, czynników chłodniczych oraz zanieczyszczeń biologicznych.
Dlaczego prawidłowe odprowadzanie kondensatu jest istotne?
- Zapobieganie zawilgoceniu i rozwojowi pleśni, co ma bezpośredni wpływ na higienę i zdrowie użytkowników.
- Ochrona elementów konstrukcyjnych budynku przed korozją i uszkodzeniami wynikającymi z długotrwałego zawilgocenia.
- Zapewnienie bezpieczeństwa urządzeń HVAC i chłodniczych poprzez właściwy spływ skroplin.
- Spełnienie wymogów norm i przepisów dotyczących odprowadzania ścieków i kondensatu.
Materiały i rodzaje rur stosowanych w instalacjach kondensatu
Dobór materiału rury zależy od warunków pracy: temperatur, chemiczności kondensatu oraz wymagań mechanicznych. Poniżej przedstawiono popularne rozwiązania wraz z ich zaletami i ograniczeniami.

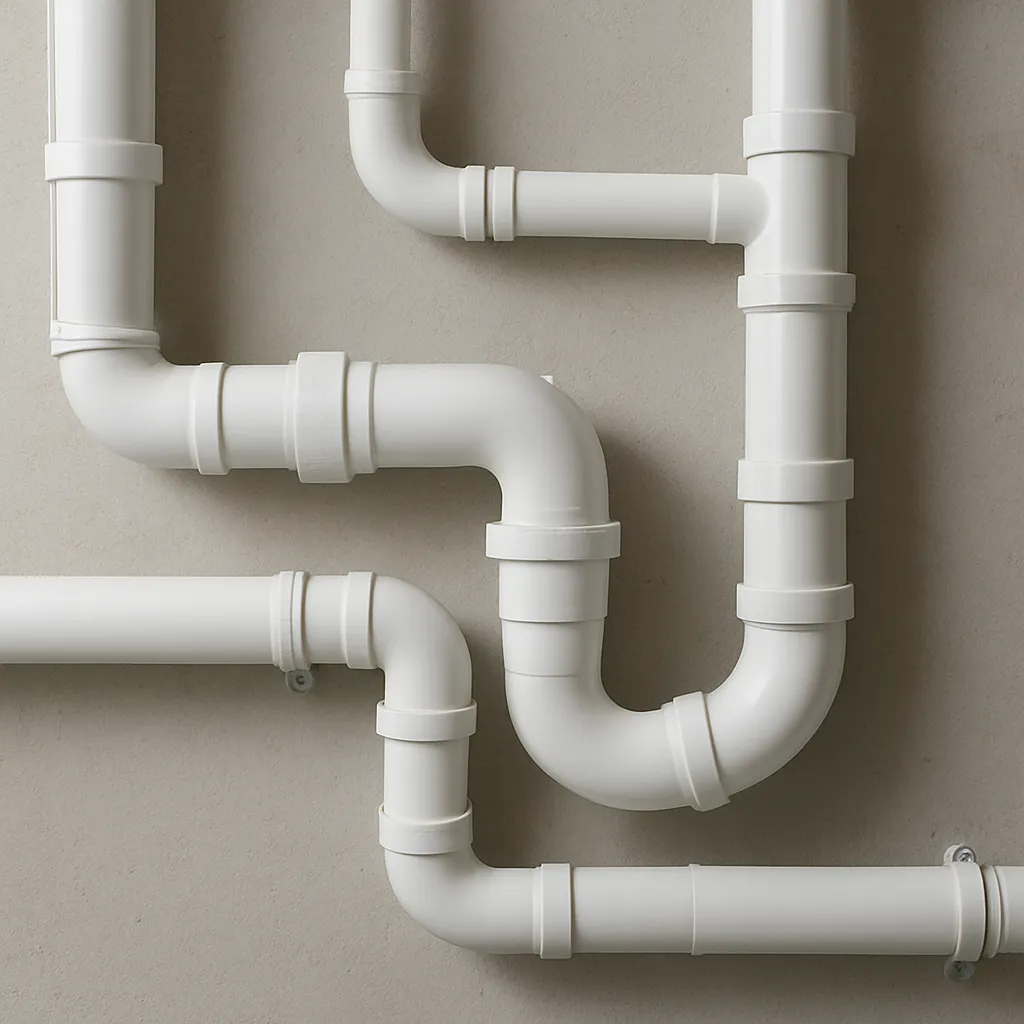

Rury z tworzyw sztucznych
- PVC (polichlorek winylu): popularny wybór do instalacji niskotemperaturowych. Odporność na korozję i łatwość montażu to główne zalety, jednak PVC nie jest odporny na wysokie temperatury i niektóre chemikalia.
- PP (polipropylen): większa wytrzymałość termiczna niż PVC oraz dobra odporność chemiczna. Stosowany tam, gdzie wymagane jest podwyższone bezpieczeństwo materiałowe.
- CPVC (chloroizowany PCV): lepsza odporność na temperaturę, przydatny w systemach, gdzie kondensat osiąga wyższe temperatury.
- PEX i rury wielowarstwowe: elastyczność i łatwość prowadzenia instalacji; stosowane głównie w rozwiązaniach kompaktowych.
Rury metalowe
- Stalowa (galwanizowana lub nierdzewna): doskonała trwałość mechaniczna. W systemach, gdzie kondensat ma odczyn kwaśny lub zawiera agresywne związki, zalecana jest stal nierdzewna.
- Miedź: dobra przewodność cieplna i odporność na korozję w wielu aplikacjach, lecz wyższy koszt oraz potencjalna reakcja z niektórymi zanieczyszczeniami.
Wybór materiału — kryteria
- Temperatura kondensatu i środowiska pracy
- Obecność substancji korozyjnych lub chemikaliów
- Wymagania związane z wytrzymałością mechaniczną
- Łatwość montażu i możliwości konserwacji
- Koszty inwestycyjne i eksploatacyjne
Projektowanie instalacji: przepływ, spadki i średnice
Dobrze zaprojektowana instalacja odprowadzania kondensatu wymaga uwzględnienia kilku kluczowych parametrów. Złe obliczenie średnicy rury lub brak odpowiedniego spadku może prowadzić do zalegania wody, zatorów i rozwoju biofilmu.
Wyznaczanie przepływu kondensatu
Wartość natężenia kondensatu oblicza się na podstawie danych producenta urządzenia (stawka kondensacji) lub szacunkowo, biorąc pod uwagę strumień powietrza i różnicę temperatur. Przy doborze przewodu zwykle stosuje się zapas przepustowości, aby uniknąć przeciążenia przy chwilowo zwiększonej produkcji kondensatu.
Spadek rury i profil hydrauliczny
- Zalecany minimalny spadek to zwykle 1–2% (10–20 mm/m) dla instalacji grawitacyjnych, choć w praktyce spotyka się wartości od 0,5% do 2% zależnie od warunków.
- W instalacjach z małym przepływem rekomenduje się utrzymanie wyższych spadków, by zapobiec zaleganiu i tworzeniu osadów.
- Stosowanie pułapek syfonowych i odpowietrzeń jest konieczne w miejscach narażonych na cofanie zapachów lub gazów z kanalizacji.
Średnice i armatura
Dla typowych jednostek klimatyzacyjnych i kondensacyjnych często wystarczają przewody o średnicy 16–32 mm, jednak w układach centralnych lub przy dużych agregatach konieczne są średnice większe. Niezbędne jest także stosowanie odpowiednich zaworów, syfonów, trójników i złączek, które ułatwią konserwację i czyszczenie.
Montaż i dobre praktyki instalacyjne
Poprawny montaż rury kondensatowej wpływa nie tylko na wydajność instalacji, ale również na bezpieczeństwo. Poniżej zestaw prostych zasad, których przestrzeganie minimalizuje ryzyko problemów eksploatacyjnych.
Podstawowe zasady montażu
- Zabezpieczenie rury przed miejscami, gdzie może dochodzić do mechanicznego uszkodzenia.
- Zachowanie ciągłości spadku bez lokalnych spadków przeciwnych (tzw. pułapek grawitacyjnych).
- Montaż izolacji termicznej, jeśli rura przebiega przez strefy narażone na zamarzanie lub straty ciepła.
- Unikanie ostrych łuków i zwężeń, które zwiększają ryzyko osadzenia się zanieczyszczeń.
- Wykorzystanie krótkich i łatwo dostępnych odcinków z zamykanymi rewizjami do celów czyszczenia.
Izolacja i zabezpieczenia
Izolacja rury kondensatowej chroni przed kondensacją na powierzchni przewodu, co zapobiega spadkowi efektywności i zaciekom. W miejscach narażonych na niskie temperatury dopuszczalne jest stosowanie przewodów z ogrzewaniem bocznym (heat tracing) oraz zabezpieczeń antykorozyjnych.
Konserwacja, czyszczenie i usuwanie problemów
Systematyczne działania konserwacyjne przedłużają żywotność instalacji i zapobiegają kosztownym awariom. Najczęstszymi problemami są zatory, biofilm, osadzanie się kamienia i nieszczelności.
Procedury konserwacyjne
- Regularne inspekcje wizualne i sprawdzanie drożności.
- Płukanie rur wodą o odpowiednim ciśnieniu lub stosowanie chemicznych środków czyszczących przy silniejszych zanieczyszczeniach (należy dobierać preparaty kompatybilne z materiałem rury).
- Czyszczenie pułapek i syfonów oraz usuwanie nagromadzonych osadów.
- Kontrola izolacji i uszczelek oraz ich wymiana w razie konieczności.
- W systemach narażonych na zamarzanie — kontrola działania systemu przeciwzamarzaniowego.
Najczęściej spotykane usterki i ich przyczyny
- Zatory spowodowane osadami, pyłem lub biofilmem — przyczyną może być brak spadku, zwężenia przewodu lub nieodpowiedni materiał.
- Korozja elementów metalowych — wynik działania kwaśnego kondensatu, braku izolacji lub miejscowych uszkodzeń ochronnych powłok.
- Przeciążenie systemu przy nieodpowiednio dobranej średnicy — prowadzi do cofania wody i nieszczelności.
Aspekty prawne, normy i wymagania sanitarne
Instalacje odprowadzania kondensatu podlegają przepisom budowlanym, sanitarnym oraz normom branżowym. Projektowanie i realizacja powinny być zgodne z obowiązującymi wytycznymi, co gwarantuje bezpieczeństwo i akceptację przez inspekcje.
Normy i dokumenty referencyjne
- Normy krajowe i europejskie dotyczące instalacji HVAC i kanalizacji.
- Wytyczne producentów urządzeń, określające sposób odprowadzania kondensatu i wymagania dotyczące materiałów.
- Przepisy sanitarne regulujące odprowadzanie wód z urządzeń klimatyzacyjnych i chłodniczych.
Odprowadzanie kondensatu do kanalizacji i środowiska
W wielu przypadkach kondensat jest neutralny chemicznie i może być odprowadzony do kanalizacji sanitarnej, jednak w sytuacjach, gdy zawiera oleje, środki chłodnicze czy substancje toksyczne, konieczne jest stosowanie separatorów, neutralizatorów lub kierowanie go do systemów oczyszczania. W związku z rosnącą świadomością ekologiczną coraz częściej rozważa się także odzysk i ponowne wykorzystanie kondensatu, np. do nawilżania powietrza lub procesów technologicznych.
Nowoczesne rozwiązania i innowacje
Rozwój technologii materiałowej i inteligentnych systemów sterowania wpływa również na instalacje odprowadzania kondensatu. Pojawiają się rozwiązania ułatwiające monitoring przepływu, automatyczne systemy płukania i zabezpieczeń przed zamarzaniem.
Inteligentny monitoring i automatyka
- Czujniki wykrywające przepływ i obecność wody w przewodzie, pozwalające na wczesne wykrycie zatorów lub nieszczelności.
- Zdalne powiadamianie serwisu o problemach i automatyczne uruchamianie procedur płukania.
- Integracja z systemami BMS budynku dla optymalizacji zużycia wody i energii.
Zrównoważone podejścia
Coraz większe znaczenie ma minimalizowanie strat wody i energii. Adaptacja systemów przechwytujących kondensat i wykorzystywanie go ponownie w budynku to trend wpisujący się w politykę zrównoważonego budownictwa. Wymaga to jednak starannego zaprojektowania, aby zapewnić jakość zbieranej wody i zgodność z przepisami sanitarnymi.
Wybór partnera i kryteria doboru wykonawcy
Realizacja profesjonalnej instalacji odprowadzania kondensatu wymaga doświadczenia wykonawcy i znajomości specyfiki różnych systemów. Przy wyborze firmy warto zwrócić uwagę na:
- Doświadczenie w realizacji podobnych projektów i referencje.
- Znajomość obowiązujących norm i przepisów
- Możliwość zapewnienia serwisu i przeglądów konserwacyjnych.
- Oferta materiałów i rozwiązań pozwalających na dostosowanie instalacji do specyficznych potrzeb (np. neutralizatory, separatory oleju).
- Transparentność kosztów i zakresu prac.
Praktyczna wskazówka: przy planowaniu inwestycji warto przewidzieć łatwy dostęp do odcinków rury wymagających cyklicznego czyszczenia oraz miejsca montażu potencjalnych pomp kondensatowych, co znacząco ułatwia późniejszą eksploatację.
Podsumowanie aspektów technicznych i eksploatacyjnych
Wybór odpowiednich rur do instalacji odprowadzania kondensatu ma istotne znaczenie zarówno dla trwałości systemu, jak i komfortu użytkowników budynku. Decydując się na konkretne rozwiązanie, należy uwzględnić: charakter kondensatu, warunki temperaturowe, wymagania mechaniczne, normy prawne oraz potrzeby serwisowe. Prawidłowy montaż, regularna konserwacja oraz zastosowanie nowoczesnych narzędzi monitorujących minimalizują ryzyko awarii i pozwalają na efektywną eksploatację instalacji przez długie lata.
