Rury antywibracyjne pełnią kluczową rolę w systemach instalacyjnych, maszynach przemysłowych i urządzeniach transportujących ciecze oraz gazy. Dzięki nim można znacząco ograniczyć przenoszenie drgań i hałasu, wydłużyć żywotność elementów instalacji oraz zwiększyć komfort użytkowania. W artykule omówione zostaną elementy konstrukcyjne, zasady działania, rodzaje materiałów oraz praktyczne wskazówki dotyczące doboru i montażu takich rur.
Budowa i elementy składowe rur antywibracyjnych
Typowa konstrukcja rury antywibracyjnej jest złożona z kilku warstw, z których każda pełni określoną funkcję. Najczęściej mamy do czynienia ze strukturą wielowarstwową obejmującą warstwę wewnętrzną, warstwę tłumiącą i osłonę zewnętrzną. W niektórych rozwiązaniach dodawane są także elementy wzmacniające lub kompensujące odkształcenia.
- Warstwa wewnętrzna — zwykle gładka, odporna na kontakt z medium (ciecz albo gaz). Często wykonana z tworzyw sztucznych, fluoropolimerów lub gum o podwyższonej odporności chemicznej.
- Warstwa tłumiąca — najważniejszy komponent z punktu widzenia izolacji drgań. Może to być pianka, elastomer lub sprężysta włóknina, która pochłania energię drgań.
- Warstwa wzmacniająca — siatki z włókien syntetycznych, stalowe plecionki lub laminaty zabezpieczają konstrukcję przed nadmiernym rozciąganiem i ciśnieniem.
- Osłona zewnętrzna — chroni przed uszkodzeniami mechanicznymi, promieniowaniem UV i warunkami atmosferycznymi. Materiały to np. neopren, poliuretan, PE.
W zależności od przeznaczenia rury mogą zawierać dodatkowe komponenty, takie jak wkładki anty-korozyjne, powłoki izolacyjne termicznie lub tłumiące hałas wewnętrzne. Konstrukcja ma zapewnić równowagę między elastycznością a wytrzymałością, aby rura mogła wykonywać ruchy kompensujące drgania, ale też znosić obciążenia mechaniczne i ciśnieniowe.
Zasada działania i mechanika tłumienia drgań
Mechanizm działania rur antywibracyjnych opiera się na koncepcji absorpcji energii mechanicznej oraz redukcji przenoszenia drgań wzdłuż układu. Gdy element generujący drgania (np. pompa, sprężarka, silnik) jest połączony z instalacją za pomocą elastycznego przewodu, energia drgań jest częściowo zatrzymywana i rozpraszana wewnątrz warstwy tłumiącej.
- Amortyzacja — materiał tłumiący zamienia energię kinetyczną drgań na ciepło, co prowadzi do stopniowego wygaszania wychyleń.
- Redukcja rezonansu — odpowiednio dobrana sztywność i masa elementu powoduje przesunięcie częstotliwości rezonansowej poza zakres pracy urządzenia, co minimalizuje efekt wzmacniania drgań.
- Izolacja strukturalna — elastyczne połączenie ogranicza przenoszenie drgań na konstrukcje wsporcze, fundamenty i kolejne odcinki rurociągu.
Istotne parametry opisujące skuteczność to współczynnik tłumienia, moduł sprężystości oraz częstotliwość własna układu. Projektanci korzystają z analizy modalnej i symulacji dynamicznych, aby przewidzieć zachowanie systemu i dobrać odpowiednią konfigurację rury. W praktyce istotne jest także uwzględnienie warunków pracy, takich jak temperatura, ciśnienie czy obecność medium agresywnego chemicznie.
Rodzaje rur antywibracyjnych i stosowane materiały
Na rynku dostępne są różne typy rur przeznaczonych do izolacji drgań, różniące się budową, materiałami i zakresem zastosowań. Wybór zależy od specyfiki instalacji, parametrów medium oraz warunków środowiskowych.
Rury gumowe i elastomerowe
- Elastyczne, dobrze pochłaniają drgania niskiej i średniej amplitudy.
- Stosowane w instalacjach wodnych, grzewczych oraz jako połączenia elastyczne przy urządzeniach mechanicznych.
- Charakteryzują się dobrą trwałośćą i odpornością na ścieranie, choć podatne na działanie niektórych rozpuszczalników.
Rury z wkładką metalową i plecionką
- Łączą elastyczność z wysoką wytrzymałością ciśnieniową dzięki metalowym oplotom.
- Stosowane tam, gdzie wymagane jest jednoczesne tłumienie drgań i odporność na wysokie ciśnienie (np. hydraulika).
- Metalowe elementy zapewniają kontrolę kształtu i zabezpieczają przed nadmiernym wydłużeniem.

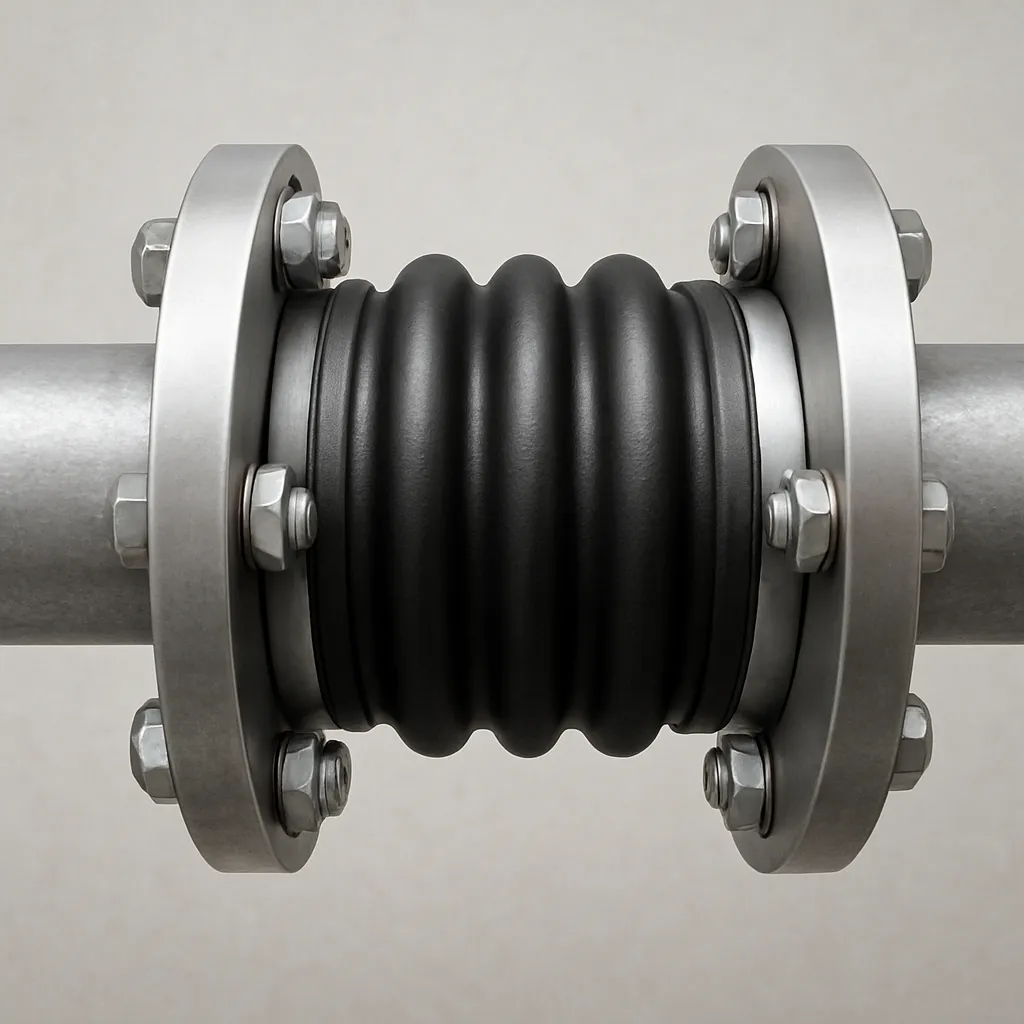

Rury stalowo-elastomerowe i kompensatory
- Konstrukcje z elementami metalowymi i elastycznymi segmentami służące jako kompensatory osiowe, boczne i kątowe.
- Stosowane w instalacjach przemysłowych, kotłach, systemach wentylacyjnych.
Wybór materiału wpływa na parametry takie jak sprężystość, odporność chemiczna czy żywotność. Dla środowisk agresywnych używa się fluoropolimerów i specjalnych elastomerów; w zastosowaniach spożywczych — materiałów dopuszczonych do kontaktu z żywnością.
Zastosowania praktyczne i przykłady instalacji
Rury antywibracyjne znajdują zastosowanie w wielu branżach — od przemysłu maszynowego, przez instalacje sanitarne, po systemy HVAC. Poniżej kilka typowych aplikacji:
- Połączenia pomp i sprężarek — zapobiegają przenoszeniu drgań na rurociągi i fundamenty, zmniejszając ryzyko pęknięć oraz wycieków.
- Systemy grzewcze i chłodnicze — elastyczne odcinki kompensują rozszerzalność cieplną i tłumią hałas przepływu.
- Instalacje przemysłowe — wibracje maszyn obrabiających mogą być ograniczone przez zastosowanie giętkich przewodów z odpowiednim tłumieniem.
- Transport mediów w laboratoriach i branży spożywczej — rury o specjalnych powłokach minimalizują zanieczyszczenia oraz drgania.
Przykładem praktycznym jest montaż rury antywibracyjnej pomiędzy pompą a stałym rurociągiem: dzięki niej pompa nie przenosi drgań na dalszą część instalacji, co zmniejsza hałas i wydłuża żywotność złączy oraz armatury.
Dobór, montaż i konserwacja — praktyczne wytyczne
Dobór właściwej rury antywibracyjnej wymaga analizy parametrów pracy oraz środowiska eksploatacji. Należy uwzględnić:
- Charakterystykę medium (temperatura, ciśnienie, agresywność chemiczna).
- Zakres częstotliwości i amplitud drgań generowanych przez urządzenie.
- Warunki montażu — przestrzeń, dostęp serwisowy, możliwość kompensacji ruchu.
- Wymagania dotyczące szczelności i norm branżowych.
Podczas montażu warto przestrzegać kilku zasad: unikać nadmiernego skręcania przewodów, zapewnić odpowiednie podpory i luz montażowy oraz stosować dedykowane elementy łączące, takie jak obejmy antywibracyjne i flansze. Nawet najlepsza rura straci właściwości, jeśli zostanie przeciążona mechanicznie lub zamontowana pod nieprawidłowym kątem.
Konserwacja polega głównie na regularnych przeglądach wizualnych: kontrola stanu powłok, szczelności połączeń, oznak starzenia elastomerów (pęknięcia, utwardzenie). W zastosowaniach krytycznych zalecane są testy ciśnieniowe i monitorowanie parametrów drgań, co pozwala na wczesne wykrycie zużycia i zaplanowanie wymiany elementów.
Normy, testy i kryteria jakości
W przemyśle stosuje się normy i procedury zapewniające, że rury antywibracyjne spełniają wymagania bezpieczeństwa i trwałości. Kluczowe aspekty to testy zmęczeniowe, badania ciśnieniowe i odporność na czynniki chemiczne oraz termiczne. W zależności od branży obowiązują różne standardy, np. normy dotyczące materiałów dopuszczonych do kontaktu z żywnością czy specyfikacje dla instalacji wodociągowych.
- Badania wytrzymałości na rozciąganie i zginanie — oceniają odporność na obciążenia mechaniczne.
- Testy zmęczeniowe — symulują cykliczne działanie drgań i oceniają żywotność.
- Badania szczelności — szczególnie ważne w instalacjach pod ciśnieniem.
- Ocena odporności chemicznej i termicznej — zapewnia bezpieczeństwo pracy z agresywnymi mediami.
Wybierając produkt, warto zwrócić uwagę na certyfikaty, karty techniczne oraz wyniki testów producenta. Dobre praktyki projektowe i walidacja właściwości materiałowych zmniejszają ryzyko nieoczekiwanych awarii.
