Rury wielowarstwowe to jedna z najczęściej wybieranych opcji zarówno w nowoczesnych instalacjach grzewczych, jak i wodociągowych. Dzięki połączeniu zalet tworzyw sztucznych i metalu oferują kompromis między elastycznością a wytrzymałością. Poniższy tekst omawia budowę, właściwości, metody montażu oraz praktyczne zastosowania tych systemów, wskazując kryteria doboru i najważniejsze aspekty eksploatacji.
Budowa i rodzaje rur wielowarstwowych

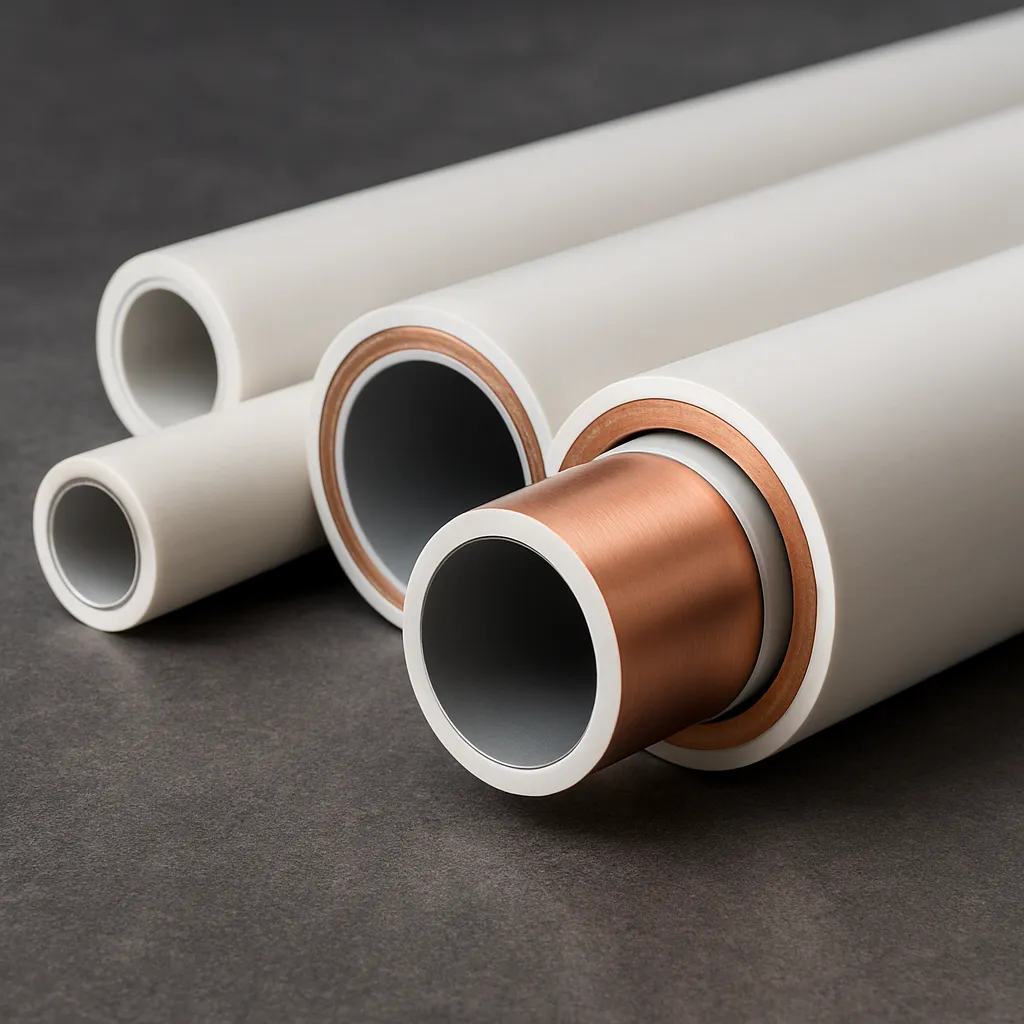

Rury wielowarstwowe składają się z kilku warstw, które łączą w sobie cechy różnych materiałów. Typowa konstrukcja to zewnętrzna warstwa z tworzywa, wewnętrzna z tworzywa oraz środkowa warstwa metalowa, najczęściej aluminium. Dzięki temu produkt zyskuje zarówno odporność chemiczną i gładką powierzchnię, jak i zwiększoną sztywność oraz barierę dla tlenu.
Najpopularniejsze wersje to:
- PE-X/Al/PE-X (PEX-AL-PEX) – rury z sieciowanego polietylenu z wkładką aluminiową, stosowane szeroko w instalacjach grzewczych i wodnych.
- PE-RT/Al/PE-RT – rury z polietylenu o podwyższonej odporności termicznej.
- PP-R/Al/PP-R – rzadziej spotykane, używane tam, gdzie wymagana jest większa odporność chemiczna na niektóre media.
Środkowa warstwa aluminiowa pełni kilka istotnych funkcji: tworzy barierę przeciwko dyfuzji tlenu do obiegu grzewczego, zmniejsza wydłużalność cieplną oraz zapewnia wymaganą geometrię rury po gięciu. Warstwy polimerowe zapewniają z kolei odporność korozyjną, gładkość wewnętrznego przewodu oraz elastyczność podczas montażu.
Właściwości fizyczne i mechaniczne
Rury wielowarstwowe charakteryzują się szeregiem parametrów, które decydują o jakości i trwałości instalacji. Najważniejsze z nich to:
- Wytrzymałość na ciśnienie – zależy od grubości warstw i technologii produkcji; rury są dostępne w różnych klasach ciśnieniowych (np. 6, 10, 16 bar).
- Odporność temperaturowa – rury PEX-AL-PEX mogą pracować w wysokich temperaturach, co czyni je odpowiednimi do instalacji c.o. oraz podłogowych.
- Elastyczność i giętkość – ułatwiają układanie bez konieczności stosowania dużej ilości złączek; dzięki temu istnieje mniejsze ryzyko przecieków.
- Odporność chemiczna – polimerowe warstwy chronią przed korozją oraz wpływem agresywnych czynników wody.
- Bariera dyfuzyjna – aluminiowa warstwa ogranicza przenikanie tlenu do układów zamkniętych, co zapobiega korozji elementów stalowych i metalowych w układzie grzewczym.
W praktyce oznacza to, że rury wielowarstwowe łączą cechy rur metalowych (sztywność, odporność mechaniczna) z zaletami tworzyw (niska waga, odporność chemiczna). Dzięki utrzymaniu stabilnej średnicy wewnętrznej i gładkiej powierzchni straty hydrauliczne są niskie, co przekłada się na efektywność przepływu.
Metody łączenia i montaż
Montaż rur wielowarstwowych jest stosunkowo prosty i szybszy niż instalacji miedzianych. Najpopularniejsze metody łączenia to:
- Złącza zaciskowe (crimp) – trwałe i szybkie w montażu, wymagają specjalnych narzędzi zaciskowych oraz tulejek dopasowanych do średnicy rury.
- Złącza rozprężne (expansion) – wykorzystują rozprężenie rury na tulei montażowej; po zastygnieciu rura dopasowuje się do kształtu złączki.
- Połączenia gwintowane i kształtkowe – stosowane tam, gdzie wymagane jest łączenie z elementami metalowymi lub urządzeniami.
Podczas montażu warto zwrócić uwagę na kilka istotnych zasad: zabezpieczanie rury przed działaniem promieni UV, unikanie zbyt ostrych załamań (używanie kolanek lub promieni gięcia), prawidłowe przygotowanie końcówek (obcinanie i ewentualne gratowanie) oraz stosowanie odpowiednich narzędzi i złączy certyfikowanych do danego systemu.
Zastosowania rurociągów wielowarstwowych
Rury wielowarstwowe znajdują zastosowanie w wielu dziedzinach budownictwa i przemysłu. Najczęstsze obszary wykorzystania to:
- Instalacje centralnego ogrzewania – zarówno w systemach zasilania grzejników, jak i w instalacjach mieszanych.
- Ogrzewanie podłogowe – dzięki niskiej rozszerzalności cieplnej i gładkiej powierzchni wewnętrznej rury te są idealne do rozprowadzania wody grzewczej po dużej powierzchni.
- Instalacje ciepłej i zimnej wody użytkowej – w budownictwie mieszkaniowym i komercyjnym.
- Systemy solarnych instalacji grzewczych – tam, gdzie wymagana jest odporność na wyższe temperatury i zmianę ciśnienia.
Wykorzystanie rur wielowarstwowych w instalacjach sanitarnych pozwala na redukcję liczby złączek dzięki możliwości prowadzenia dłuższych odcinków bez łączeń, co zwiększa szczelność i trwałość systemu. Są również chętnie stosowane w remontach, gdzie niska waga i elastyczność ułatwiają adaptację do istniejącej zabudowy.
Zalety i wady w porównaniu z innymi materiałami
Przy wyborze systemu rurowego warto porównać rury wielowarstwowe z innymi popularnymi rozwiązaniami, jak miedź czy rury z tworzyw jednowarstwowych.
Zalety
- Łatwość montażu – krótki czas instalacji i mniejsza potrzeba specjalistycznego sprzętu (w porównaniu z lutowaniem miedzi).
- Odporność na korozję – brak problemów z rdzą i osadzaniem związków stałych.
- Niska przewodność cieplna zewnętrzna – mniejsza strata ciepła w przewodach biegnących na zewnątrz lub w nieizolowanych przestrzeniach.
- Elastyczność i możliwość prowadzenia po łukach bez wielu kształtek.
- Bariera tlenu – istotna w systemach zamkniętych, gdzie stalowe elementy mogłyby ulec korozji.
Wady
- Wrażliwość na promieniowanie UV – rury montowane na zewnątrz muszą być odpowiednio osłonięte.
- Możliwość uszkodzeń mechanicznych – wymagana ochrona przed uderzeniami i przetarciami.
- Konieczność stosowania dedykowanych złączek i narzędzi – nie wszystkie elementy są uniwersalne.
Normy, certyfikacja i trwałość
Rury wielowarstwowe powinny spełniać odpowiednie normy jakościowe, np. normy europejskie PN-EN dotyczące rur i elementów armatury. Przy wyborze warto sprawdzić deklaracje producenta dotyczące maksymalnego ciśnienia roboczego, temperatur pracy oraz okresu eksploatacji.
Typowy okres gwarancyjny dla instalacji wykonanej z rur wielowarstwowych to 10–25 lat, jednak realna trwałość często przekracza ten zakres, pod warunkiem prawidłowego montażu i eksploatacji. Regularne kontrole stanu instalacji, monitoring szczelności i ochrona przed zbyt wysokim ciśnieniem wydłużają żywotność systemu.
Aspekty ekologiczne i ekonomiczne
Produkty wielowarstwowe mają mniejszy ślad ekologiczny w porównaniu z niektórymi materiałami metalowymi, głównie ze względu na niższe zużycie energii podczas produkcji tworzyw syntetycznych. Jednak odzysk i recykling rur wielowarstwowych jest bardziej skomplikowany niż jednorodnych materiałów ze względu na sklejenie warstw różnych materiałów. Coraz częściej producenci opracowują technologie umożliwiające odzysk komponentów lub projektują rury ułatwiające segregację materiałów.
Pod względem kosztów inwestycyjnych rury wielowarstwowe często oferują atrakcyjny stosunek ceny do jakości: niższy koszt materiału i montażu w porównaniu do miedzi oraz dłuższe okresy bezawaryjnej pracy w stosunku do tanich rur jednowarstwowych.
Wskazówki praktyczne przy projektowaniu i montażu
- Zadbaj o odpowiednie zabezpieczenie przed promieniowaniem UV i czynnikami mechanicznymi.
- Wybieraj złącza i narzędzia rekomendowane przez producenta rury.
- W systemach zamkniętych stosuj rury z barierą antydyfuzyjną, aby chronić elementy metalowe obiegu przed korozją.
- Przy ogrzewaniu podłogowym zwróć uwagę na współczynnik rozszerzalności cieplnej i stosuj odpowiednie uchwyty dystansowe.
- Dokumentuj przebieg instalacji i rozmieszczenie złączek, co ułatwia przyszłe przeglądy i ewentualne naprawy.
Przyszłość technologii i innowacje
Produkcja rur wielowarstwowych podlega stałemu rozwojowi. Trendy obejmują poprawę przyczepności warstw, rozwój materiałów termoutwardzalnych o lepszych parametrach temperaturowych oraz ulepszenia w zakresie możliwości recyklingu. Ponadto rośnie znaczenie cyfrowych narzędzi wspierających projektowanie instalacji (BIM) oraz systemów monitoringu pozwalających na wczesne wykrywanie nieszczelności i optymalizację pracy systemów grzewczych.
Inwestując w instalacje z rur wielowarstwowych, zyskuje się nowoczesne, elastyczne i ekonomiczne rozwiązanie, które sprawdza się w szerokim spektrum zastosowań. Przy właściwym doborze materiałów, starannym montażu i przestrzeganiu norm, rury te zapewniają długotrwałą i bezawaryjną eksploatację.
