Systemy utylizacji ciepła odpadowego odgrywają coraz większą rolę w poprawie efektywności energetycznej zakładów przemysłowych oraz w redukcji emisji CO2. Kluczowym elementem tych systemów są rury — nie tylko jako elementy transportujące medium, lecz także jako komponenty wpływające na sprawność, trwałość i koszty eksploatacji instalacji. W poniższym tekście omówione zostaną aspekty materiałowe, konstrukcyjne, hydrauliczne oraz eksploatacyjne związane z wykorzystaniem rur w systemach odzysku i dystrybucji ciepło odpadowe.

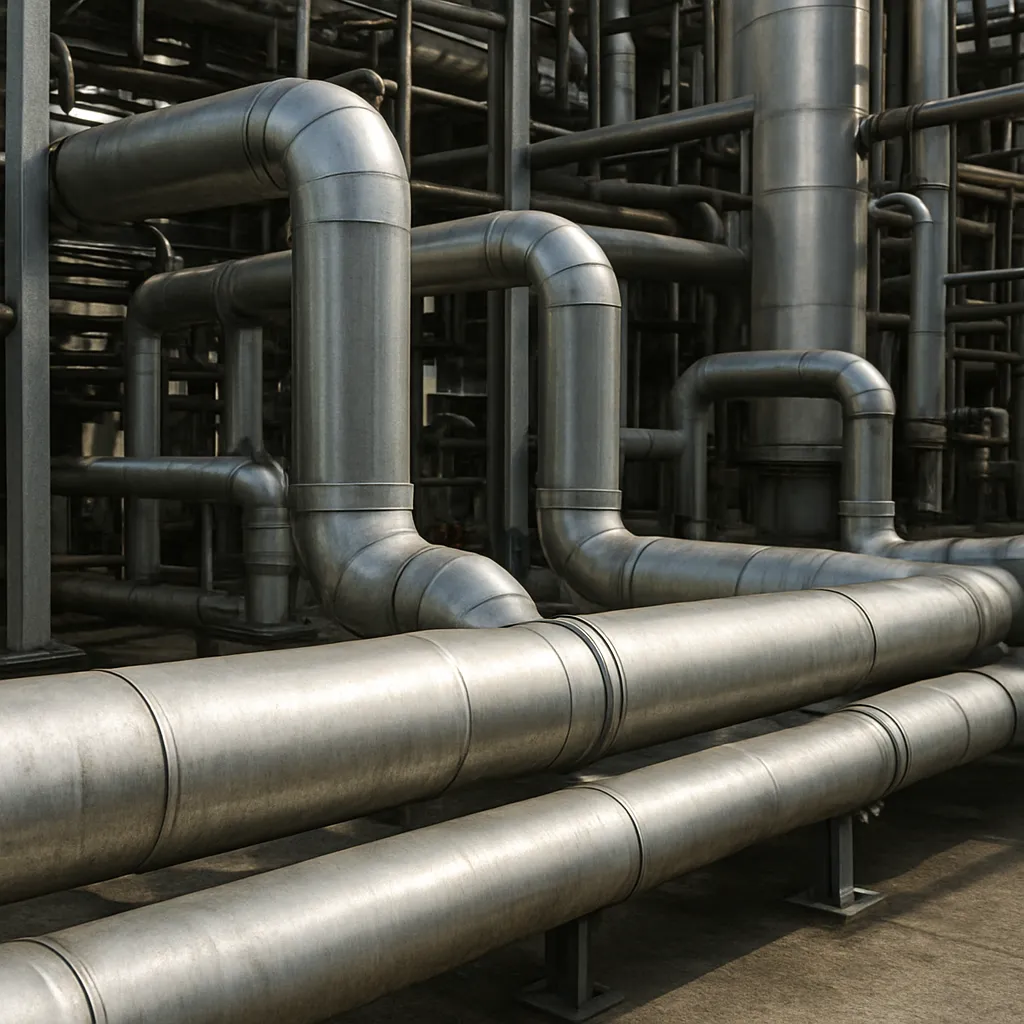

Znaczenie rur w systemach odzysku ciepła
Rury stanowią fizyczne połączenie pomiędzy źródłem ciepła odpadowego a układami odzysku, takimi jak wymienniki ciepła, turbiny ORC, pompy ciepła czy sieci ciepłownicze. Ich rola nie ogranicza się jedynie do przesyłu medium — decydują także o efektywności procesu wymiana ciepła oraz o poziomie strat energetycznych. Niewłaściwy dobór średnicy, materiału czy sposobu montażu może prowadzić do zwiększonych strat ciśnienia, korozji, wycieków i nieoptymalnego działania całej instalacji.
Funkcje i wymagania
- Przenoszenie medium o zadanej temperaturze i ciśnieniu z minimalnymi stratami.
- Odporność na korozja, erozję i zmiany termiczne.
- Zachowanie szczelności i trwałości przy ograniczonych kosztach inwestycyjnych.
- Możliwość integracji z pomiarami i systemami monitoringu.
W projektach utylizacji ciepła odpadowego szczególne znaczenie ma również możliwość demontażu i czyszczenia przewodów, co wpływa na dostępność systemu i jego długoterminową niezawodność.
Materiały i konstrukcja rur — dobór pod kątem warunków pracy
Wybór materiału rury to kompromis pomiędzy kosztami a trwałością. Najczęściej stosowane rozwiązania obejmują rury ze stali węglowej, stal nierdzewna, stopy miedzi, a w niektórych przypadkach tworzywa sztuczne wzmacniane (np. FRP). Każdy z tych materiałów ma swoje zalety i ograniczenia.
Stal węglowa i stal nierdzewna
- Stal węglowa: ekonomiczna, wytrzymała mechanicznie, ale wymaga zabezpieczeń antykorozyjnych i odpowiedniej izolacja. Często stosowana w instalacjach niskotemperaturowych oraz tam, gdzie możliwa jest regularna konserwacja.
- Stal nierdzewna: doskonała odporność na korozję i wyższe temperatury, jednak cena jest znacząco wyższa. W zastosowaniach z agresywnymi mediami lub w instalacjach o dużej wilgotności jest preferowana ze względu na dłuższą żywotność.
Miedź, stopy i materiały kompozytowe
Miedź i jej stopy oferują dobrą przewodność cieplną, co bywa korzystne przy krótkich przepływach i w małych wymiennikach. Kompozyty i tworzywa sztuczne (np. PE, PP, FRP) znajdują zastosowanie tam, gdzie temperatura i ciśnienie nie są ekstremalne, a konieczna jest odporność na chemikalia. Należy jednak pamiętać, że tworzywa mają mniejszą przewodność cieplną i niższą odporność mechaniczna.
Powłoki i zabezpieczenia
Aby zwiększyć trwałość rur, stosuje się powłoki antykorozyjne, linery, osłony zewnętrzne oraz nakładki ceramiczne w miejscach narażonych na erozję. W wielu przypadkach ekonomicznie opłacalne jest zastosowanie tańszej rury zewnętrznej z wewnętrzną powłoką o wysokiej odporności na agresywne medium.
Projektowanie hydrauliczne i termiczne instalacji rurowych
Projektowanie instalacji rurowej w systemie odzysku ciepła wymaga analizy zarówno przepływu, jak i wymiany ciepła. Kluczowe parametry to prędkość przepływu, strata ciśnienia, charakterystyka cieplna medium oraz dopuszczalne naprężenia termiczne. Projektant musi uwzględnić czynniki dynamiczne (np. uderzenia hydrauliczne), termiczne rozszerzalności oraz warunki start-stop układu.
Dobór średnicy i prędkości przepływu
Optymalna prędkość przepływu minimalizuje osadzanie się zanieczyszczeń, a jednocześnie ogranicza straty ciśnienia. Zbyt niska prędkość sprzyja przepływom osadów i biofilmów, co utrudnia wymiana ciepła. Zbyt wysoka prędkość zwiększa zużycie energii pomp i przyspiesza erozję.
Bilans cieplny i integracja z systemem odzysku
Analiza bilansu energetycznego pozwala określić, jakie ilości ciepła można odzyskać i jakie parametry musi posiadać sieć rurowa. Projektowanie obejmuje wybór miejsc zabudowy wymienników, pomp, zaworów oraz montaż czujników temperatury i ciśnienia, które umożliwiają sterowanie systemem w czasie rzeczywistym.
Technologie łączenia i montażu rur
W zależności od materiału rur stosowane są różne metody łączenia: spawanie, zgrzewanie, połączenia kołnierzowe, złączki zaciskowe czy systemy szybkozłączne. W instalacjach przemysłowych najczęściej stosuje się spawanie, które zapewnia szczelność i wytrzymałość, jednak wymaga kwalifikacji i kontroli jakości spoin.
Spawanie i kontrola jakości
Proces spawanie musi być zaprojektowany z uwzględnieniem rodzaju materiału, grubości ścianki i właściwości termomechanicznych. Kontrola jakości obejmuje badania nieniszczące (RTG, UT, MPI) oraz inspekcje wizualne. Wadliwa spoina może stać się miejscem przecieku lub inicjacji korozji naprężeniowej.
Ugięcia, kompensatory i podpory
Rury powinny mieć zaprojektowane podpory i kompensatory uwzględniające rozszerzalność termiczną. Niewłaściwe mocowanie może powodować nadmierne naprężenia, hałas czy uszkodzenia. Stosowanie kolan, łuków i kompensatorów (metalowych lub gumowych) jest standardową praktyką w celu ograniczenia obciążeń mechanicznych systemu.
Eksploatacja, konserwacja i monitoring
Długoterminowa niezawodność instalacji rurowej wymaga systematycznej konserwacji, monitoringu stanu technicznego oraz zaplanowanych przeglądów. W aplikacjach wykorzystujących odzysk energii koszty operacyjne mogą być istotnie obniżone przez wdrożenie strategii utrzymania ruchu predykcyjnego.
Zagrożenia i diagnostyka
- Korozja wewnętrzna i zewnętrzna prowadząca do perforacji rury lub spoiny.
- Awaria uszczelnień i kołnierzy skutkująca wyciekami i stratami energii.
- Osadzanie się zanieczyszczeń i ograniczenie przekroju czynnego rury.
- Uszkodzenia mechaniczne spowodowane drganiami lub przeciążeniami.
Nowoczesne systemy monitoringu wykorzystują czujniki temperatury, przepływu oraz technologie ultradźwiękowe i akustyczne do wykrywania nieszczelności i zmian grubości ścianki. Dzięki temu możliwe jest wczesne wykrycie nieprawidłowości i planowanie interwencji serwisowych.
Praktyczne aspekty modernizacji i retrofitów
Wiele instalacji przemysłowych podlega modernizacji, aby zwiększyć efektywność odzysku ciepła. Wymiana odcinków rurowych, zastosowanie izolacji o niższej przewodności cieplnej czy montaż dodatkowych wymienników mogą znacząco podnieść odzysk energii. Prace modernizacyjne powinny uwzględniać minimalizację przestojów produkcyjnych oraz bezpieczeństwo procesu montażu.
Przykłady rozwiązań retrofitowych
- Wprowadzenie preizolowanych rur do transportu ciepła na duże odległości w obrębie zakładu.
- Zastosowanie powłok antykorozyjnych wewnętrznych zamiast kosztownej wymiany całego przewodu.
- Instalacja modułowych wymienników kompaktowych, zmniejszających objętość potrzebną do montażu.
Trendy i innowacje w technologii rur dla systemów utylizacji ciepła odpadowego
Rozwój technologii materiałowych i cyfryzacja procesu projektowania wpływają na ewolucję rozwiązań rurowych. Coraz większą rolę odgrywają powłoki funkcjonalne, rury złożone z warstw o różnej funkcji oraz inteligentne systemy monitoringu oparte na IoT i sztucznej inteligencji.
Nowoczesne materiały i powłoki
Badania nad nowymi stopami o zwiększonej odporności na korozję wysokotemperaturową oraz nad powłokami ceramicznymi i nanostrukturami powierzchniowymi dają szansę na wydłużenie żywotności instalacji. Zastosowanie wewnętrznych linerów umożliwia wykorzystanie tańszych rur nośnych przy jednoczesnym zachowaniu odporności chemicznej.
Cyfrowe bliźniaki i predykcyjne utrzymanie ruchu
Modelowanie CFD wspierane danymi z czujników pozwala tworzyć cyfrowe modele instalacji, które przewidują zużycie elementów i optymalizują tryby pracy pomp czy zaworów. Dzięki temu możliwe jest zwiększenie odzysk energii i redukcja kosztów operacyjnych.
Aspekty ekonomiczne i środowiskowe
Inwestycje w odpowiednio zaprojektowane systemy rurowe dla odzysku ciepła powinny być oceniane w kontekście całego cyklu życia instalacji. Koszty początkowe związane z zastosowaniem droższych materiałów mogą się zwrócić dzięki niższym kosztom konserwacji, mniejszej liczbie awarii i większej ilości odzyskanej energii. Z punktu widzenia środowiska poprawa sprawności odzysku ciepła przekłada się bezpośrednio na redukcję emisji gazów cieplarnianych.
Analiza kosztów i zwrotu inwestycji
- Ocena CAPEX vs OPEX przy uwzględnieniu planowanej żywotności systemu.
- Określenie punktu opłacalności przy różnych scenariuszach cen energii.
- Wielokryterialne podejście uwzględniające ryzyko techniczne i środowiskowe.
Podsumowując, rury w systemach utylizacji ciepła odpadowego to element o kluczowym znaczeniu technicznym, ekonomicznym i ekologicznym. Ich właściwy dobór, projektowanie i utrzymanie decydują o sprawności całego systemu oraz o realnych korzyściach wynikających z odzysku ciepła. Inwestycje w jakość materiałów, zaawansowane techniki łączenia oraz systemy monitoringu przynoszą korzyści zarówno krótkoterminowe, jak i długofalowe — poprawiając efektywność energetyczną, zmniejszając straty i przedłużając żywotność instalacji.
