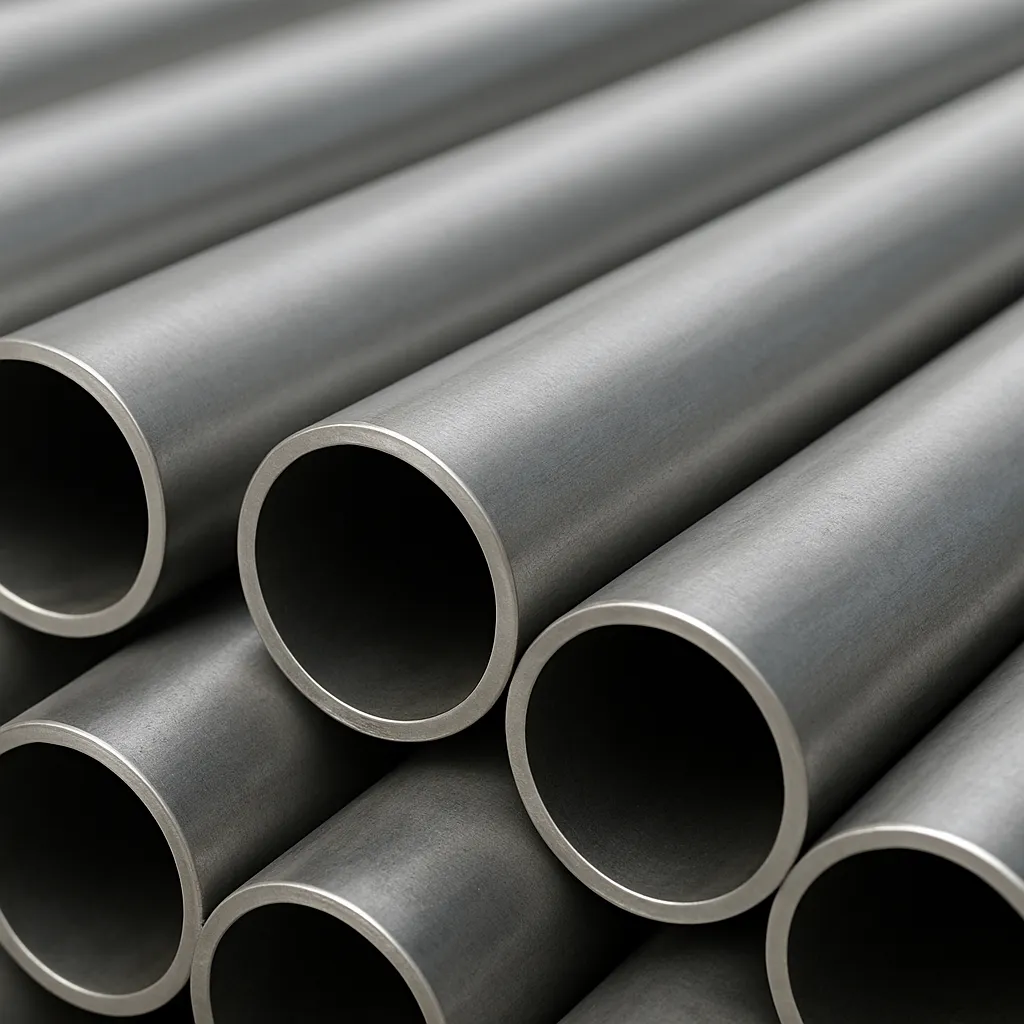

Rury odporne na korozję międzykrystaliczną

Artykuł omawia zagadnienia związane z projektowaniem, doborem materiałów i eksploatacją rur odpornych na korozja międzykrystaliczna. Przedstawione zostaną mechanizmy procesu, metody zapobiegania, technologie produkcji oraz metody badań i kontroli jakości, które są kluczowe dla zapewnienia trwałości instalacji przemysłowych narażonych na agresywne środowiska. Tekst jest przeznaczony dla inżynierów materiałowych, projektantów instalacji oraz służb utrzymania ruchu.

Mechanizmy i przyczyny korozji międzykrystalicznej

Korozja międzykrystaliczna to zjawisko lokalne, polegające na preferencyjnym ataku wzdłuż granic ziaren materiału. W praktyce dotyka szczególnie stopów żelaza i stopów niklu, zwłaszcza gdy ich mikrostrukturę ukształtowała obróbka cieplna lub spawanie. Główną przyczyną jest wydzielanie się węglików chromu (lub innych faz) przy granicach ziaren, co prowadzi do lokalnego wyczerpania chromu w pobliżu tych granic i utraty miejscowej zdolności do tworzenia pasywnej warstwy tlenkowej.

Procesy reakcyjne i wrażliwe składniki

W warunkach podwyższonej temperatury atomy węgla reagują z chromem, tworząc węgliki (Cr23C6), które osadzają się na granicach ziaren. W wyniku tego przy granicy ziarna powstaje strefa uboga w chrom — poniżej krytycznego stężenia koniecznego do powstania trwałej powłoki pasywnej. Tak zmieniona strefa staje się punktem zaczepienia dla agresywnych jonów, co prowadzi do szybkiego rozwoju korozji.

Czynniki sprzyjające

• temperatura w zakresie około 450–850°C (zakres sensytyzacji dla wielu stopów),
• czas trwania ekspozycji na temperaturę pozwalający na dyfuzję węgla i wydzielanie węglików,
• zawartość węgla w stopie — im wyższa, tym większe ryzyko,
• działania mechaniczne i spawalnicze, które lokalnie podnoszą temperaturę i powodują zmiany mikrostrukturalne,
• obecność agresywnych jonów (chlorowe, siarczkowe) i specyficzne warunki środowiskowe sprzyjające lokalnej depassywacji.

W praktyce te czynniki występują jednocześnie w instalacjach rafineryjnych, chemicznych, energetycznych i morskich, dlatego profil ryzyka trzeba oceniać holistycznie.

Materiały i technologie produkcji rur odpornych na korozję międzykrystaliczną

W doborze materiału na rury kluczowe jest zastosowanie stopów lub procesów obróbki zmniejszających możliwość sensytyzacji. Stosuje się kilka podejść: wybór stopów o niskiej zawartości węgla, stosowanie stopów stabilizowanych, wykonanie odpowiednich zabiegów cieplnych oraz zastosowanie powłok ochronnych.

Rodzaje stali i stopów

• Stale niskowęglowe (np. gatunki z końcówką L, takie jak 304L, 316L) — niska zawartość węgla ogranicza tworzenie węglików chromu.
• Stale stabilizowane (np. 321 z Ti, 347 z Nb) — dodatki niobu lub tytanu tworzą węgliki stabilne, które wiążą węgiel, zapobiegając wydzielaniu się węglików chromu.
• Stopy duplex i superduplex — posiadają mieszankę faz ferrytycznej i austenitycznej, oferując wyższą odporność na pękanie korozyjne oraz lepsze właściwości mechaniczne w środowiskach zawierających chlor.
• Stopy niklu i stopowe powłoki (np. Inconel, Monel) — używane tam, gdzie warunki korozyjne są szczególnie agresywne lub temperatura jest wysoka.

W projektach dąży się do wyboru materiału, który w danym środowisku będzie zachowywał się stabilnie bez dodatkowych, kosztownych zabiegów.

Obróbka cieplna i procesy po-spawalnicze

Jednym z najskuteczniejszych sposobów przywrócenia odporności jest wyżarzanie roztwórcze (solution annealing) — nagrzanie do temperatury rozpuszczenia węglików, a następnie szybkie chłodzenie, które zapobiega ponownemu wydzieleniu się węglików. Po spawaniu często stosuje się także zabiegi odprężające lub specyficzne procedury obróbki termicznej. W niektórych przypadkach stosuje się minimalizowanie stref wpływu ciepła poprzez optymalizację parametrów spawania.

Ważne jest także ograniczanie naprężeń szczątkowych — mechaniczne naprężenia mogą sprzyjać lokalizacji korozji i pękaniu korozyjnemu pod wpływem naprężeń. Zabiegi odpuszczania lub mechaniczne odprężanie są tu pomocne, ale muszą być stosowane z uwzględnieniem właściwości konkretnego stopu.

Powłoki, obróbka powierzchni i konstrukcja

• Pokrycia wewnętrzne (np. powłoki epoksydowe, metaliczne wkładki) zmniejszają kontakt stopu z medium i ograniczają ryzyko lokalnej korozji.
• Pasowanie powierzchni: pasywacja, trawienie i pasywacja azotem to techniki poprawiające odporność na korozję.
• Konstrukcja przewodów: eliminowanie stagnacji, ograniczenie odpowiednich połączeń i szczelin (crevice design) zmniejsza ryzyko korozji szczelinowej i związanej z nią sensytyzacją.

Metody badań i kontroli jakości

Zapewnienie długotrwałej niezawodności rur wymaga zarówno badań laboratoryjnych, jak i badań nieniszczących w trakcie eksploatacji. Poniżej najważniejsze metody stosowane w przemyśle.

Badań laboratoryjne i metalograficzne

• Badania metalograficzne: pobieranie próbki, mikroskopia i ocena obecności węglików przy granicach ziaren.
• Testy kwasowe (np. testy barwne, testy Strauss/Huey) — oceniają wrażliwość materiału na korozję międzykrystaliczną przez ekspozycję w specyficznych roztworach kwasowych.
• Badania elektrochimiczne (np. EPR — electrochemical potentiokinetic reactivation) — pozwalają ilościowo ocenić stopień sensytyzacji i są bardziej czułe niż klasyczne testy konserwacyjne.
• Analiza składu i czystości: spektrometria do określenia zawartości węgla, siarki oraz elementów stopowych.

Badania nieniszczące i monitoring eksploatacyjny

• Ultradźwiękowe pomiary grubości ścianki rury — wykrywanie utraty materiału wskutek korozji.
• Badania penetracyjne i magnetyczne powierzchni — wykrywanie pęknięć i defektów po spawaniu.
• Inspekcje wewnętrzne (endoskopia) — ocena stanu wewnętrznych powierzchni rur, osadów i punktowych defektów.
• Monitorowanie parametrów procesu: temperatura, skład chemiczny medium, zawartość jonów chlorowych i poziom tlenu — prewencyjny nadzór nad warunkami sprzyjającymi korozji.

W praktyce stosuje się kombinację metod: laboratoryjne testy kwalifikacyjne materiału oraz systematyczny monitoring w czasie eksploatacji. Zastosowanie standardów i procedur zapewnia powtarzalność wyników; tu powszechnie znanym odniesieniem są testy ASTM, które normują metody oceny odporności na korozję międzykrystaliczną.

Zastosowania, projektowanie i utrzymanie instalacji z rur odpornych na korozję

Wybór materiałów i procedur eksploatacyjnych powinien być dostosowany do konkretnego zastosowania. Rury odporne na korozję międzykrystaliczną znajdują zastosowanie w branżach, gdzie temperatura, skład mediów i długi czas eksploatacji mogą powodować sensytyzację stali.

Główne obszary zastosowań

• przemysł petrochemiczny i rafineryjny — rurociągi przesyłowe, wymienniki ciepła i urządzenia wysokotemperaturowe,
• energetyka — instalacje parowe, rurociągi kogeneracyjne,
• przemysł chemiczny — instalacje przetwórstwa związków organicznych i nieorganicznych,
• przemysł morski i offshore — rury umieszczone w środowisku o wysokiej zawartości jonów chlorkowych,
• przemysł spożywczy i farmaceutyczny — gdzie istotna jest czystość i odporność na lokalne ataki korozyjne.

Zasady projektowania prewencyjnego

• dobór materiału zgodnie z przewidywanym profilem temperatur i czasem ekspozycji,
• minimalizacja stref o niskiej prędkości przepływu lub stagnacji, które sprzyjają osadzaniu i lokalnym zmianom chemii,
• unikanie konstrukcji z trudnymi do zainstalowania uszczelnieniami i szczelinami; stosowanie projektów ograniczających dryft korozji szczelinowej,
• dbałość o odpowiednią technologię spawania i kwalifikacje spawaczy, kontrola materiału dodatkowego — spoistość i kompatybilność składu są kluczowe,
• wprowadzenie planu inspekcji i badań okresowych, które wykryją wczesne oznaki degradacji.

Praktyki eksploatacyjne i serwisowe

Utrzymanie rurociągów w dobrym stanie to zarówno działania operacyjne (konserwacja chemiczna, kontrola parametrów medium), jak i interwencje techniczne (wymiana odcinków, napawanie, zastosowanie wkładów). Do skutecznych praktyk należą:

• kontrola chemii medium — pH, zawartość chlorków i tlenu, obecność inhibitorów korozji,
• systematyczne odkamienianie i usuwanie osadów, które mogą prowadzić do tworzenia mikrośrodowisk sprzyjających korozji,
• harmonogram badań nieniszczących i wymiany elementów o krytycznym znaczeniu,
• stosowanie dokumentacji technicznej oraz rejestrów napraw i historii termicznej materiałów, co ułatwia ocenę ryzyka dalszej eksploatacji.

Wyzwania i rozwój technologii

Pomimo dostępnych rozwiązań, każda instalacja stanowi indywidualne wyzwanie z uwagi na zmienne warunki pracy. Nowoczesne podejścia skupiają się na kilku kierunkach rozwoju:

• opracowywanie stopów o zwiększonej odporności przy jednoczesnym obniżeniu kosztu materiałowego,
• doskonalenie metod in-line monitoringu, pozwalających na wczesne wykrycie sensytyzacji i zapobieganie awarii,
• zastosowanie powłok funkcjonalnych oraz technologii nanostruktur poprawiających pasywację i odporność na lokalne ataki,
• zwiększenie precyzji badań elektrochimicznych i ich integracja w systemach diagnostycznych,
• automatyzacja procedur spawalniczych i kontroli parametrów obróbki cieplnej w celu unikania błędów ludzkich prowadzących do sensytyzacji.

Zarządzanie ryzykiem korozji międzykrystalicznej wymaga współpracy działów projektowych, materiałowych i utrzymania ruchu. Odpowiednio dobrane materiały, kontrolowane procesy produkcyjne i systematyczny monitoring to klucz do minimalizowania strat wynikających z degradacji rur. W praktyce oznacza to konieczność inwestycji w jakość materiałów i procedur, które zapobiegną przedwczesnym awariom i zwiększą bezpieczeństwo instalacji.
