Artykuł omawia rolę rur w szerokim spektrum zastosowań akustycznych, łącząc teorię falową z praktyką inżynierską. Skoncentruję się na mechanizmach powstawania i kontroli dźwięku w przewodach, opiszę typowe rozwiązania konstrukcyjne oraz zaprezentuję metody modelowania i pomiarów. Celem jest dostarczenie czytelnikowi użytecznej wiedzy pozwalającej podejmować świadome decyzje przy projektowaniu systemów wykorzystujących rury jako elementy akustyczne.
Podstawy fizyczne przewodzenia dźwięku w rurach
W przewodach o przekroju stałym najczęściej rozważamy propagację fal akustycznych w przybliżeniu jednowymiarowym, gdy długość fali jest znacznie większa niż wymiary poprzeczne. W takiej sytuacji podstawową rolę odgrywają fale płaskie, a opis ruchu można sprowadzić do równania falowego i równania ciągłości. Istotne parametry to prędkość dźwięku, gęstość medium oraz geometria rury.
W praktyce ważne są pojęcia takie jak rezonans i impedancja akustyczna. Rezonans pojawia się, gdy długość rury odpowiada określonej części długości fali (np. 1/4, 1/2), co prowadzi do wzmocnienia konkretnych częstotliwości. Impedancja określa relację pomiędzy ciśnieniem akustycznym a natężeniem przepływu objętości, a jej dopasowanie decyduje o poziomie odbicia i transmisji energii.
Trzeba też uwzględnić efekt końcowy zwany korekcją końca rury: rzeczywista długość akustyczna przewodu różni się od długości geometrycznej ze względu na rozchylenie fali przy otwartym końcu. Dla otwartego ujścia korekcja jest dodatnia i zależy od stosunku średnicy do długości oraz od sąsiadujących struktur. Dalsze czynniki wpływające na zachowanie fal to tłumienie spowodowane lepkością i przewodnictwem cieplnym oraz straty wynikające z tarcia przy ścianach i absorpcji materiałów wyłożeniowych.
Zastosowania praktyczne rur w akustyce
Rury pojawiają się w wielu urządzeniach akustycznych. Poniżej najważniejsze przykłady:
- Instrumenty muzyczne: organy rurowe, flety, klarnety — wykorzystują właściwości rezonansowe rur do generowania tonów o określonej częstotliwości.
- Tłumiki i układy wydechowe: rury i komory są używane do redukcji hałasu przez rezonansowe i dyfuzyjne tłumienie.
- Systemy wentylacyjne i klimatyzacyjne: kanały przenoszą dźwięk i wymagają elementów tłumiących, aby ograniczyć transmisję hałasu.
- Sondy i przewody pomiarowe: układy do transmisji sygnałów akustycznych, np. w sonarach lub w badaniach nieniszczących.
- Akustyczne metamateriały: złożone rury i kanały tworzą struktury o nieintuicyjnych właściwościach, takich jak negatywna prędkość grupowa czy selektywne pasma tłumienia.
W każdym z tych zastosowań kluczowe jest właściwe projektowanie geometrii, dobór materiałów oraz kontrola warunków brzegowych, by osiągnąć pożądany kompromis między skutecznością a kosztami i trwałością.
Materiały i konstrukcje przewodów akustycznych
Dobór materiały ma ogromny wpływ na właściwości akustyczne rur. Metalowe przewody charakteryzują się niskimi stratami wewnętrznymi, dużą wytrzymałością oraz dobrą przewodnością cieplną — co jest zaletą w instrumentach i systemach wysokociśnieniowych. Tworzywa sztuczne i kompozyty są lekkie, tanie i łatwe w formowaniu, ale wykazują wyższe straty wewnętrzne, co może być pożądane w tłumikach.
Aby zwiększyć tłumienie, rury często są wyściełane materiałami porowatymi lub perforowanymi wkładkami, które zamieniają energię falową na ciepło. W konstrukcjach przemysłowych popularne są rury perforowane z warstwą wypełnienia z wełny mineralnej. Alternatywnie stosuje się panele akustyczne i komory skręcone mające funkcję rozpraszania i rozkładania energii.
W ostatnich latach rozwijane są metamateriały akustyczne złożone z układów rur o zaprojektowanych rezonansach. Takie struktury pozwalają osiągać pasma zatrzymania dźwięku w bardzo cienkich przekrojach, co jest przydatne w kompaktowych tłumikach i filtrach akustycznych. Istotnym aspektem jest też spójność mechaniczna oraz odporność na zmienne warunki środowiskowe.
Modelowanie i metody pomiarowe
Analiza rur w zastosowaniach akustycznych wymaga kombinacji metod teoretycznych i numerycznych. Do najczęściej stosowanych technik należą:
- Metoda macierzy transferu (transfer matrix method) — wygodna przy łączeniu segmentów o różnych przekrojach i właściwościach.
- Rozwiązania analityczne dla prostych geometrii — pozwalają na szybkie oszacowania rezonansów i efektów końcowych.
- Numeryczne metody elementów skończonych (FEM) i elementów brzegowych (BEM) — niezbędne dla złożonych geometrii i przy uwzględnieniu strat wewnętrznych oraz interakcji z przepływem.
Pomiary laboratoryjne opierają się na takich narzędziach jak rura impedancyjna (impedance tube), zestawy mikrofonów do pomiaru współczynnika odbicia i transmisji oraz systemy anemometryczne do rejestracji wpływu przepływu na dźwięk. Kalibracja aparatów oraz kontrola warunków brzegowych są kluczowe dla powtarzalności wyników.
Wpływ przepływu i dynamiczne efekty aeroakustyczne
W wielu zastosowaniach rury pracują przy równoczesnym przepływie powietrza lub gazów. Przepływ zmienia warunki brzegowe, wprowadza niestacjonarne i nieliniowe efekty oraz może powodować generację dodatkowego hałasu przez siły aerodynamiczne (np. wirowanie, odrywające się warstwy graniczne). Jednym z typowych zjawisk jest wiązanie rezonansów z tzw. zjawiskiem przepływu wirowego, które może prowadzić do dużych amplitud drgań przy określonych warunkach.
Strategie minimalizacji negatywnych skutków obejmują:
- zastosowanie tłumików przepływowych z perforacjami i wkładami porowatymi,
- kształtowanie krawędzi wejściowych i wyjściowych w celu redukcji separacji przepływu,
- ustanowienie tłumików rezonansowych (np. komory Helmholtza) dostrojonych do częstotliwości problematycznych,
- implementację aktywnych systemów tłumienia opartych na mikrofonach i głośnikach do znoszenia fal o określonych częstotliwościach.
Praktyczne wskazówki projektowe
Projektując układ z rurami w aplikacjach akustycznych warto pamiętać o kilku praktycznych zasadach:
- Dobór przekroju i długości zgodnie z wymaganiami pasma przenoszenia oraz przewidywanymi rezonansami. Dla niższych częstotliwości wymagane są dłuższe odcinki, chyba że zastosowane zostaną układy rezonansowe.
- Minimalizacja nagłych zmian przekroju — strefy przejściowe o łagodnych promieniach ograniczają odbicia i straty.
- Uwzględnienie korekcji końców i właściwości brzegowych przy obliczaniu częstotliwości rezonansowych.
- Jeżeli celem jest absorpcja dźwięku, zastosować materiały porowate lub perforowane wkłady; jeśli wymagana jest szybka transmisja, wybierać materiały o niskiej stratności.
- Przy przewidywanym przepływie zastosować rozwiązania przeciwdziałające generacji hałasu aeroakustycznego i zaprojektować układ pod kątem obsługi zmiennych warunków pracy.
Studia przypadków i przykłady zastosowań

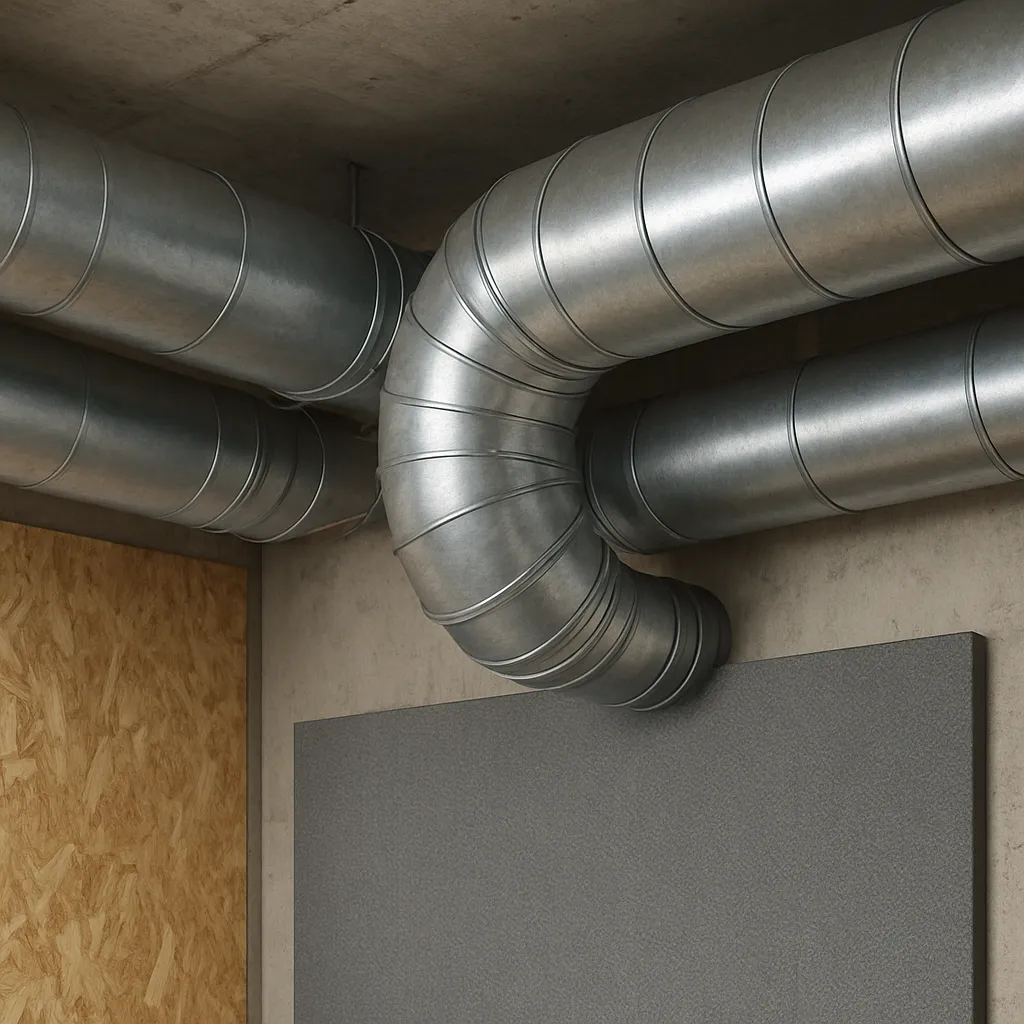

Przykład 1: System HVAC w budynku biurowym. W kanałach wentylacyjnych stosuje się sekcje tłumiące z perforowanych rur wypełnionych materiałem porowatym, co obniża transmisję hałasu z centrali klimatyzacyjnej do pomieszczeń. Ważne jest zachowanie wystarczającej powierzchni przepływu, by nie zwiększać oporów i nie generować dodatkowego szumu.
Przykład 2: Układ wydechowy samochodu. Zaprojektowanie tłumika wymaga połączenia komór rezonansowych, rur przelotowych i wkładów porowatych, tak by ograniczyć emisję przy zachowaniu akceptowalnych strat mocy silnika. Stosuje się także katalizatory akustyczne i elastyczne łączniki, by tłumić wibracje strukturalne.
Przykład 3: Instrument muzyczny. Rura organowa o precyzyjnie dobranej długości i przekroju generuje określone harmoniczne. Sterowanie otworami i kształtem labium pozwala modelować barwę dźwięku. Materiały i wykończenie wpływają na atak i zanik dźwięku.
Zastosowania zaawansowane: filtracja akustyczna i metamateriały
W projektach wymagających selektywnego tłumienia stosuje się struktury rurkowe tworzące filtry pasmowe, pułapki rezonansowe i sieci kubiczne, które dzięki skoordynowanym rezonansom realizują dyspersoną i lokalizację fal. Takie rozwiązania umożliwiają tworzenie cienkich barier akustycznych lub kompaktowych tłumików o wysokiej skuteczności. W tej dziedzinie eksperymentuje się z niestandardowymi przekrojami, układami wielokomorowymi oraz aktywnymi elementami sterowanymi elektronicznie.
W zastosowaniach przemysłowych coraz większe znaczenie ma integracja modelowania numerycznego z testami prototypowymi. Optymalizacja parametryczna pozwala redukować masę i objętość układów przy jednoczesnym zachowaniu przewodzenie dźwięku tam, gdzie jest to potrzebne, i skutecznego tłumienie tam, gdzie jest ono pożądane.
Aspekty praktyczne w utrzymaniu i eksploatacji
Użytkowanie rur akustycznych wiąże się z koniecznością monitorowania stanu wewnętrznych wkładek, korozji i zanieczyszczeń, które mogą zmieniać charakterystykę akustyczną. Regularne inspekcje, czyszczenie i wymiana materiałów wyłożeniowych są często prostszymi i tańszymi środkami zapobiegawczymi niż późniejsza rekonstrukcja systemu. Ponadto w aplikacjach krytycznych zaleca się zastosowanie systemów pomiarowych do ciągłego monitoringu parametrów dźwiękowych.
Integrując w projekcie aspekty mechaniczne, akustyczne i termiczne, projektant osiąga lepsze dopasowanie systemu do rzeczywistych warunków pracy. Warto też uwzględniać potencjalne wymagania norm i przepisów dotyczących emisji hałasu, które mogą wymuszać określone rozwiązania konstrukcyjne lub dodatkowe testy certyfikacyjne.
