Rury odporne na ciśnienie hydrostatyczne

Rury odporne na ciśnienie hydrostatyczne stanowią kluczowy element systemów przesyłowych w sieciach wodociągowych, przemysłowych instalacjach ciśnieniowych oraz w aplikacjach przemysłu naftowego i gazowego. W artykule omówię materiały i konstrukcje rur przeznaczonych do pracy pod obciążeniem hydrostatycznym, standardy i metody badań, zasady projektowania oraz praktyczne aspekty montażu, eksploatacji i konserwacji. Celem jest przedstawienie informacji pomocnych przy wyborze i użytkowaniu rur, które muszą zapewnić bezpieczeństwo, długowieczność i niezawodność w warunkach działania wysokiego ciśnienia.

Materiały i konstrukcja rur odpornych na ciśnienie

Dobór materiału rury zależy od wymagań dotyczących ciśnienia, temperatury, agresywności medium oraz warunków środowiskowych. Najczęściej stosowane materiały to stal, żeliwo sferoidalne, tworzywa sztuczne takie jak PE-HD i PVC, oraz kompozyty typu GRP (szkło-żywica). Każdy z tych materiałów ma swoje zalety i ograniczenia.

Stal i jej odmiany

Stal wykorzystywana w rurach ciśnieniowych charakteryzuje się wysoką wytrzymałością na rozciąganie i udarność. Rury stalowe mogą być spawane, nitowane lub dostarczane jako seamless (bezszwowe). Istotne są tu parametry mechaniczne materiału, odporność korozyjna i jakość powłok ochronnych. W zastosowaniach wymagających bardzo wysokich ciśnień popularne są rury stalowe o zwiększonej grubości ścianki i adnotacjach dotyczących dopuszczalnego ciśnienia roboczego.

Żeliwo sferoidalne

Żeliwo sferoidalne (ductile iron) łączy dobre właściwości mechaniczne z relatywnie niskim kosztem produkcji. Stosuje się je szczególnie w sieciach wodociągowych. Dzięki odpowiednim powłokom antykorozyjnym oraz technikom łączenia (uszczelki gumowe, kielichy) rury z żeliwa sferoidalnego mogą pracować pod znacznym ciśnieniem hydrostatycznym.

Tworzywa sztuczne i kompozyty

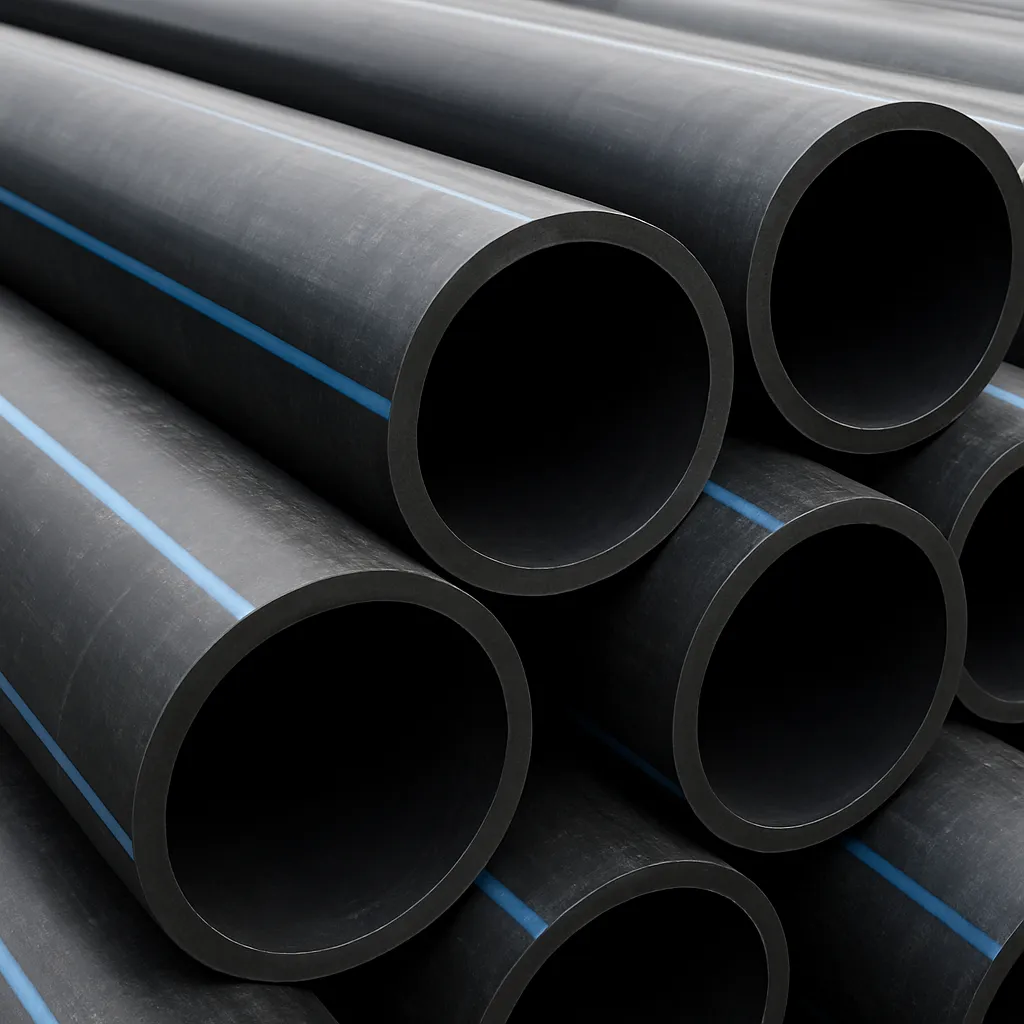

PE-HD i PVC oferują dużą odporność chemiczną i niską masę, co ułatwia montaż i redukuje koszty transportu. Konstrukcje z PE-HD są elastyczne i odporne na uderzenia, natomiast PVC wykazuje większą sztywność. GRP (rury kompozytowe) zapewniają bardzo korzystny stosunek wytrzymałości do masy oraz odporność na korozję elektrochemiczną. Rury kompozytowe są coraz częściej stosowane tam, gdzie potrzeba wysokiej wytrzymałości przy niskim ciężarze.

Normy, badania i metody weryfikacji odporności na ciśnienie

Aby rury mogły zostać zatwierdzone do pracy pod ciśnieniem, muszą przejść określone testy i spełniać odpowiednie normy. W Europie powszechne są normy PN-EN oraz ISO; w przemyśle naftowym i gazowym stosuje się także normy API i ASME. Testy obejmują m.in. próby hydrauliczne, próby szczelności, badania nieniszczące i testy zmęczeniowe.

Próba hydrostatyczna

Próba hydrostatyczna polega na wypełnieniu rury medium (zazwyczaj wodą) i podniesieniu ciśnienia do wartości określonej normą lub specyfikacją, zwykle znacznie przekraczającej ciśnienie robocze (np. 1,5× do 2× PR). Celem jest wykrycie nieszczelności, odkształceń plastycznych oraz umożliwienie identyfikacji wad materiałowych lub montażowych przed oddaniem do użytku.

Badania nieniszczące i kontrola jakości

Do badań wykorzystuje się techniki takie jak ultradźwięki (UT), radiografia (RT), magnetyczno-proszkowa (MT) oraz penetracyjne (PT). Kontrola jakości obejmuje również sprawdzenie grubości ścianki, tolerancji wymiarowych oraz przyjętych powłok ochronnych. W przypadku rur z tworzyw i kompozytów istotne są testy wytrzymałości na rozciąganie, ściskanie i odporność na długotrwałe pełzanie (creep).

Projektowanie i obliczenia wytrzymałości

Projektowanie rur zdolnych wytrzymać określone ciśnienie hydrostatyczne wymaga uwzględnienia wielu czynników: jednostkowego ciśnienia, temperatury pracy, współczynnika bezpieczeństwa, rodzaju łączeń oraz warunków montażu. Klasycznym narzędziem jest formuła Barlowa zmodyfikowana o współczynniki materiałowe i współczynniki eksploatacyjne.

• Obliczanie grubości ścianki – uwzględnia się ciśnienie wewnętrzne, średnicę rury oraz dopuszczalne naprężenia materiału.
• Współczynnik bezpieczeństwa – zależy od aplikacji i norm; w instalacjach krytycznych przyjmuje się wyższe wartości.
• Wpływ temperatury – materiały wykazują różne własności w zależności od temperatury pracy; np. polimery tracą część wytrzymałości przy podwyższonych temperaturach.

Projektowanie łączy i złącz

Łącza rur są newralgicznymi punktami instalacji ciśnieniowych. Popularne rozwiązania to spawy, złączki kielichowe z uszczelkami, flansze oraz zgrzewy elektrooporowe w rurach PE. Każdy system łączenia wymaga odpowiednich procedur montażowych i kontroli, by zapewnić szczelność i wytrzymałość w czasie eksploatacji.

Montaż, eksploatacja i czynniki środowiskowe

Prawidłowy montaż oraz kontrola warunków eksploatacji są kluczowe dla długotrwałego działania instalacji ciśnieniowych. Nawet najlepszy materiał i projekt nie zapewnią niezawodności, jeśli montaż jest wykonany niezgodnie ze specyfikacją.

Przygotowanie wykopu i podłoża

Podłoże pod rury powinno być równe i wolne od ostrych kamieni. Zaleca się zastosowanie podsypki z piasku lub drobnego żwiru. W przypadku rur o dużej sztywności konieczny jest odpowiedni rozkład sił i zabezpieczenie punktów podporowych.

Ochrona antykorozyjna i izolacje

Aby zapobiegać degradacji, stosuje się powłoki bitumiczne, epoksydowe, powłoki polimerowe oraz systemy izolacji katodowej w przypadku rur metalowych. Korozja jest jednym z najczęstszych czynników powodujących obniżenie odporności na ciśnienie, dlatego systemy ochronne i regularne inspekcje są niezbędne.

Warunki pracy i monitorowanie

Ważne jest monitorowanie parametrów pracy: ciśnienia, temperatury, przepływu oraz ewentualnych drgań. Zastosowanie czujników i systemów SCADA umożliwia wczesne wykrycie anomalii, przecieków lub spadków ciśnienia, co zapobiega awariom o dużych konsekwencjach.

Konserwacja, diagnostyka i naprawy

Systemy rurowe powinny być objęte programem konserwacji zapobiegawczej. Regularne przeglądy i diagnostyka zwiększają żywotność instalacji i minimalizują ryzyko awarii. Metody diagnostyczne obejmują inspekcje zewnętrzne, testy ciśnieniowe, badania nieniszczące oraz monitoring online.

• Inspekcje okresowe – ocena powłok, stan łączy, kontrola korozji.
• Testy ciśnieniowe po naprawie – każda naprawa powinna być zweryfikowana próbką ciśnieniową.
• Renowacja i wymiana odcinków – w zależności od uszkodzeń stosuje się naprawy miejscowe (np. mufy naprawcze, opaski) lub wymianę fragmentów rurociągu.

Specjalistyczne techniki naprawcze

W wielu przypadkach używa się technologii bezwykopowych do napraw i odtworzeń rurociągów: przewierty sterowane, wstawki reliningowe, natryskowe powłoki wewnętrzne. Metody te ograniczają koszty i czas przestoju instalacji, a jednocześnie przywracają wymaganą odporność na ciśnienie.

Kryteria wyboru rur do zastosowań pod ciśnieniem

Przy wyborze materiału i systemu rurowego należy uwzględnić szereg kryteriów, które determinują zdolność instalacji do pracy w określonych warunkach:

• Wymagane ciśnienie hydrostatyczne robocze i maksymalne ciśnienie testowe.
• Temperatura pracy i jej zmienność oraz wpływ na własności materiału.
• Agresywność medium (chemia, osady, zawiesiny) i kompatybilność materiałowa.
• Długość i geometria rurociągu oraz możliwości montażu i konserwacji.
• Koszty inwestycyjne i eksploatacyjne, dostępność serwisu oraz wymagania normatywne.

W praktyce decyzja opiera się na bilansie techniczno-ekonomicznym oraz ryzyku operacyjnym. Dla krytycznych instalacji stosuje się materiały o najwyższej niezawodności i dodatkowe zabezpieczenia, takie jak powłoki, ochrona katodowa czy redundancja układu.

Przykłady branżowych zastosowań i wyzwania

Rury odporne na ciśnienie hydrostatyczne znajdują zastosowanie w wielu sektorach: sieciach wodociągowych, przesyle cieczy procesowych, instalacjach przeciwpożarowych, systemach nawadniania, kolektorach przemysłowych oraz w przemyśle petrochemicznym. Każdy sektor stawia swoje wymagania co do szczelności, odporności na korozję oraz warunków montażu. Wyzwania obejmują m.in. starzenie materiałów, zmienne warunki operacyjne, ryzyko uszkodzeń mechanicznych i konieczność adaptacji do regulacji prawnych dotyczących jakości wody i ochrony środowiska.

W terenach górskich rury muszą wytrzymać zmienne obciążenia wynikające z ciśnień hydrostatycznych przy dużej różnicy wysokości oraz oddziaływań mechanicznych przy osiadaniu gruntu. W takich warunkach często stosuje się rury o podwyższonej sztywności, z elastycznymi łącznikami, które kompensują przesunięcia.

W przemyśle chemicznym kluczowa jest dobra kompatybilność materiałowa. Tworzywa sztuczne i kompozyty często przewyższają metale pod względem odporności chemicznej, jednak przy wysokim ciśnieniu i temperaturze mogą wymagać specjalnych rozwiązań konstrukcyjnych.

W dalszych krokach przy projektowaniu i eksploatacji instalacji ciśnieniowych zaleca się współpracę z producentami rur, projektantami i jednostkami certyfikującymi, aby zapewnić zgodność z normami i długotrwałą niezawodność systemu. Prawidłowe dobranie materiału, procedur testowych oraz programów konserwacyjnych minimalizuje ryzyko awarii i zapewnia bezpieczną eksploatację instalacji pod obciążeniem hydrostatycznym.
