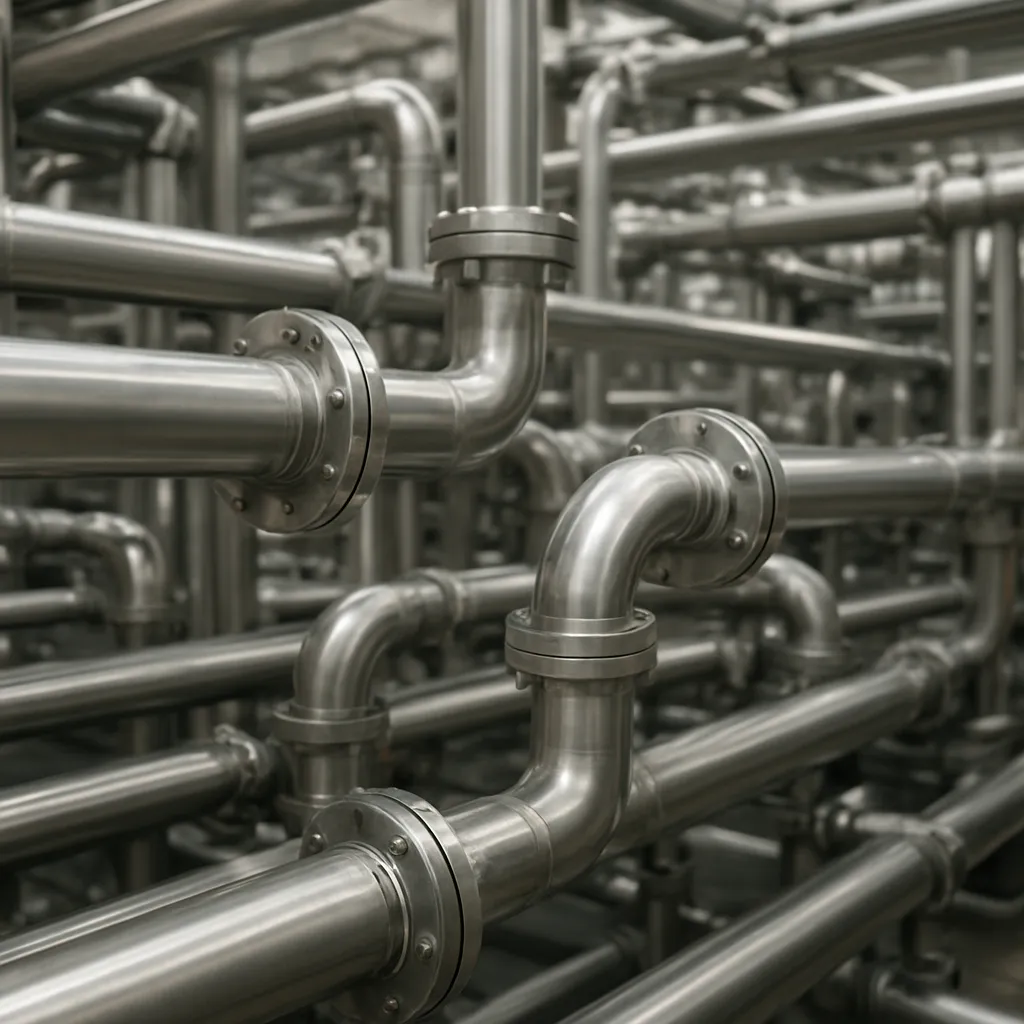

Rury są jednym z podstawowych elementów infrastruktury przemysłowej, obecnych niemal w każdej linii produkcyjnej — od instalacji transportujących media w zakładach chemicznych po precyzyjne systemy przesyłowe w przemyśle spożywczym. W artykule omówione zostaną materiały, technologie produkcji i łączenia, kryteria doboru rur do konkretnych zastosowań oraz zasady utrzymania i kontroli jakości. Czytelnik znajdzie praktyczne wskazówki dotyczące projektowania instalacji oraz najważniejsze wymagania normowe i bezpieczeństwa, które decydują o trwałości i efektywności systemu przesyłowego.
Materiały stosowane w produkcji rur
Dobór materiału rury zależy od szeregu czynników: rodzaju transportowanego medium, ciśnienie robocze, temperatura pracy, agresywność środowiska oraz wymagania higieniczne. W praktyce przemysłowej najczęściej spotykane są rury stalowe, wykonane ze stali węglowej lub stali nierdzewnej, oraz rury z tworzywa sztucznego, takie jak PVC, PE, PP czy PTFE. Każdy z tych materiałów ma swoje zalety i ograniczenia.
Rury stalowe charakteryzują się dużą wytrzymałością mechaniczną, odpornością na wysokie temperatury i szerokim zakresem dopuszczalnych ciśnień. Stal nierdzewna, zwłaszcza gatunki austenityczne (np. 304, 316), stosuje się tam, gdzie kluczowa jest odporność na korozja i wymagania sanitarno-higieniczne. Stal węglowa natomiast jest ekonomiczna i stosowana powszechnie w instalacjach parowych, wodnych i gazowych, jednak wymaga odpowiednich powłok zabezpieczających przed korozją.
Rury z tworzywa sztucznego zyskują na popularności dzięki lekkości, odporności chemicznej i łatwości montażu. Polietylen (PE) i polipropylen (PP) są chętnie wykorzystywane w instalacjach wodnych i chemicznych o umiarkowanych temperaturach. PTFE i podobne fluoropolimery stosuje się w warunkach ekstremalnej agresywności chemicznej. Ważne jest jednak zrozumienie ograniczeń: materiały te mają niższą odporność termiczną i mniejszą wytrzymałość mechaniczna niż stal.
Technologie produkcji i powłoki ochronne
Rury przemysłowe wytwarzane są różnymi metodami: ciągnienie, gięcie, spawanie, walcowanie i formowanie ekstrudowane dla tworzyw sztucznych. Proces produkcji determinuje właściwości końcowe rury, takie jak jednorodność ścian, tolerancje wymiarowe czy właściwości mechaniczne. W wielu aplikacjach kluczowe znaczenie mają także powłoki ochronne i wyściółki wewnętrzne.
Powłoki antykorozyjne na rurach stalowych obejmują malowanie, cynkowanie, nakładanie powłok epoksydowych czy systemów ceramicznych. Dla instalacji podziemnych i morskich stosuje się często zintegrowane powłoki bitumiczne lub kompozytowe oraz ochraniacze katodowe. W przemyśle spożywczym i farmaceutycznym stosuje się technologie pasywacji i polerowania powierzchni rurociągów ze stali nierdzewnej, aby zmniejszyć adhezję zanieczyszczeń i ułatwić czyszczenie.
W przypadku rur z tworzyw sztucznych wewnętrzne wyściółki z materiałów o niskim współczynniku tarcia poprawiają przepływ i zmniejszają osadzanie. Techniki takie jak ko-ekstrudowanie pozwalają łączyć różne warstwy materiałów w jednej rurze, uzyskując pożądane właściwości wewnętrzne i mechaniczne na zewnątrz.
Metody łączenia i montażu
Łączenie rur w linię jest równie ważne jak sam materiał rury. W zależności od zastosowania i materiału stosuje się różne techniki: połączenia gwintowane, kołnierzowe, zgrzewane, lutowane, skręcane, a także szybkozłącza i zaciski. W systemach przesyłowych, gdzie priorytetem jest szczelność i wytrzymałość, powszechne są połączenia spawanie i zgrzewanie.
- Spawanie łukowe i MIG/TIG — najczęściej stosowane dla rur stalowych i nierdzewnych. Wymaga kwalifikacji spawaczy i kontroli jakości spoin.
- Elektrozgrzewanie i zgrzewanie doczołowe — stosowane w rurach PE i PP, zapewniają silne, monolityczne połączenia bez elementów metalowych.
- Połączenia kołnierzowe — umożliwiają rozłączalność instalacji i są stosowane tam, gdzie wymagane są częste przeglądy lub wymiany elementów.
- Szybkozłącza i złączki higieniczne — popularne w przemyśle spożywczym, farmaceutycznym i kosmetycznym, gdzie konieczne jest łatwe demontowanie do mycia i sterylizacji.
Przy wyborze metody łączenia należy uwzględnić kompatybilność materiałów, dostęp do sprzętu spawalniczego, wymogi testów szczelności oraz ryzyko powstawania naprężeń termicznych. Ważne są także procedury kontroli jakości — badania nieniszczące (NDT) takie jak RT, UT, VT czy badania penetracyjne.
Projektowanie instalacji i kryteria doboru rur
Projektowanie rurociągów wymaga analizy wielu parametrów: prędkości i przepływu medium, strat ciśnienia, odporności na kawitację, możliwości czyszczenia i zabiegów konserwacyjnych. W projektach technologicznych stosuje się obliczenia hydrauliczne oraz modelowanie numeryczne, aby zoptymalizować średnice, nachylenia i układy armatury.
Dobór średnicy rury ma bezpośredni wpływ na efektywność linii produkcyjnej. Zbyt mała średnica powoduje nadmierne straty ciśnienia i zwiększone zużycie energii pomp; zbyt duża — prowadzi do stagnacji i problemów z usuwaniem osadów. W instalacjach z zawiesinami, ściekach przemysłowych czy produktach półpłynnych należy uwzględnić zagrożenie osadzania oraz możliwości płukania systemu.
Inne kryteria doboru to dostępność materiałów, koszty inwestycyjne i eksploatacyjne, oraz wymagania regulacyjne. W przypadku instalacji krytycznych pod względem bezpieczeństwa konieczne jest uwzględnienie redundancji, przejść awaryjnych i zabezpieczeń przeciwwybuchowych.
Kontrola jakości, inspekcje i konserwacja
Systematyczna kontrola i konserwacja rurociągów zapewniają długotrwałą eksploatację bez przestojów. Programy utrzymania ruchu powinny obejmować inspekcje wizualne, pomiary grubości ścianki (ultradźwiękowe), testy szczelności, monitoring korozji oraz regularne czyszczenie i dezynfekcję tam, gdzie jest to wymagane.
- Monitoring stanu rurociągów może obejmować sensory ciśnienia i temperatury, systemy wykrywania wycieków, a także czujniki korozji.
- Badania nieniszczące (UT, RT, PT) stosuje się do weryfikacji spoin i struktur bez konieczności demontażu elementów.
- W instalacjach podziemnych i morskich ważne są regularne przeglądy powłok i systemów ochrony katodowej.
Konserwacja obejmuje także sprawdzenie armatury, wymianę uszczelnień, smarowanie elementów ruchomych oraz zapewnienie właściwych procedur przechowywania części zamiennych. Dokumentacja techniczna, historia napraw i kalibracja urządzeń pomiarowych są kluczowe dla zachowania zgodności z normymi i audytami.
Bezpieczeństwo, środowisko i zgodność z przepisami
Bezpieczeństwo instalacji rurowych obejmuje zarówno ochronę ludzi, jak i środowiska. Projektanci i użytkownicy muszą stosować wytyczne związane z minimalizacją ryzyka wycieków, zapłonu i awarii mechanicznych. Istotne znaczenie mają strefowanie w obszarach zagrożenia wybuchem, dobór materiałów odpornych na czynniki korozyjne oraz zastosowanie systemów alarmowych i automatyki wyłączającej.
W kontekście ochrony środowiska ważne są również rozwiązania zmniejszające emisje i ilość odpadów: recykling materiałów, stosowanie rur o dłuższej żywotności, a także projektowanie z myślą o łatwym demontażu i segregacji elementów. Wiele branż podlega surowym przepisom lokalnym i międzynarodowym, dlatego zgodność z wymogami prawnymi oraz normami technicznymi jest nieodzowna.
Specjalne zastosowania i innowacje
W niektórych gałęziach przemysłu rury muszą spełniać bardzo wyspecjalizowane wymagania. W przemyśle spożywczym i farmaceutycznym stosuje się rury o powierzchniach łatwych do sterylizacji i bez martwych przestrzeni, natomiast w przemyśle petrochemicznym stosuje się rury skrojone pod transport agresywnych związków i wysokich ciśnień. Coraz częściej pojawiają się też rury z kompozytów i materiałów hybrydowych, które łączą lekkość z wysoką odpornością mechaniczną.
Innowacje technologiczne obejmują rozwój rur inteligentnych z wbudowanymi sensorami, umożliwiającymi monitorowanie stanu w czasie rzeczywistym, oraz zastosowanie zaawansowanych powłok samonaprawczych i antybakteryjnych. Dzięki temu możliwe jest wczesne wykrywanie awarii i optymalizacja kosztów eksploatacji.
Wybór wykonawcy i kryteria nadzoru
Wybierając dostawcę rur i wykonawcę instalacji, warto zwrócić uwagę na doświadczenie firmy, posiadane certyfikaty, jakość dokumentacji technicznej oraz referencje z podobnych realizacji. Realizacja powinna odbywać się według zatwierdzonego projektu, z pełną kontrolą jakości na każdym etapie: przyjęcie materiałów, montaż, badania spoin i odebranie techniczne.
Ważne jest także zaplanowanie serwisu gwarancyjnego i dostęp do części zamiennych. Współpraca z producentem rur i firmą montażową ułatwia dopasowanie rozwiązań do specyfiki zakładu i wymagań eksploatacyjnych.
Aspekty ekonomiczne i lifecycle management
Koszt inwestycji w rurociąg to nie tylko cena materiału i montażu, ale także koszty eksploatacji, konserwacji i ewentualnej wymiany. Analiza kosztów cyklu życia (LCC) pozwala ocenić rzeczywiste koszty związane z różnymi rozwiązaniami materiałowymi i technologicznymi. Często droższa rura wykonana ze stali nierdzewnej zwróci się poprzez mniejsze nakłady na naprawy i dłuższą trwałość w agresywnym środowisku.
Decyzje inwestycyjne powinny uwzględniać przewidywane warunki pracy, dostępność serwisu, możliwość modernizacji oraz potrzeby w zakresie automatyzacji i monitoringu.
Praktyczne wskazówki dla projektantów i służb utrzymania ruchu
- Dokładnie zdefiniuj parametry procesu: rodzaj medium, temperaturę, ciśnienie i oczekiwaną żywotność instalacji.
- Wybieraj materiał zgodny z wymaganiami chemicznymi i mechanicznymi; rozważ koszty LCC.
- Stosuj sprawdzone metody łączenia i zapewnij kwalifikacje zespołu montażowego.
- Wprowadź system monitoringu i regularne inspekcje, aby zapobiegać awariom.
- Zadbaj o dokumentację i zgodność z obowiązującymi normymi oraz przepisami BHP.
