Artykuł analizuje problematykę projektowania, doboru materiałów oraz metod montażu rur, które muszą być odporne na działanie drgania i wibracje. Omówione zostaną źródła wibracji, mechanizmy uszkodzeń, techniki tłumienia oraz praktyczne rozwiązania stosowane w różnych gałęziach przemysłu, a także zasady inspekcji i monitoringu. Celem jest przedstawienie kompleksowego przewodnika pomagającego inżynierom i służbom utrzymania ruchu w doborze i eksploatacji instalacji rurowych o podwyższonej odporności na dynamiczne obciążenia.
Zrozumienie źródeł drgań i ich wpływ na instalacje rurowe
Drgania mogą pochodzić z wielu źródeł: maszyn wirujących (pompy, sprężarki, turbiny), przepływu cieczy i gazów (turbulentne zawirowania, kawitacja), uderzeń hydraulicznych, pracy zaworów czy zjawisk sejsmicznych. Skutki działania dynamicznych sił na przewody obejmują zmęczenie materiału, poluzowanie złączy, pęknięcia spoin i uszkodzenia izolacji. W konstrukcji rurociągów krytyczne jest przewidywanie częstotliwości własnych systemu oraz unikanie rezonansu z dominantami źródła drgań.
Podstawowe zjawiska do rozważenia to rezonans, modulacja amplitudy przez zmiany obciążenia, oddziaływanie modalne pomiędzy elementami podporowymi, oraz przenoszenie drgań przez wspólną konstrukcję nośną. Analiza modalna i widmowa pozwala zidentyfikować najgroźniejsze tryby drgań, co umożliwia zaprojektowanie działań zapobiegawczych na etapie projektu lub modernizacji.
Materiały i konstrukcja rur odpornych na wibracje
Dobór materiału rury i jego właściwości mechanicznych ma kluczowe znaczenie. Najczęściej stosowane są rury stalowe, jednak w zależności od zastosowania wybiera się różne gatunki: węglowe, stopowe, nierdzewne czy specjalne stopy odporne na zmęczenie. W miejscach narażonych na silne drgania korzystne bywają rury ze stali o podwyższonej wytrzymałości zmęczeniowej lub kompozytowe przewody zbudowane z włókien w matrycy polimerowej.
Ważne parametry to moduł sprężystości, granica zmęczenia, wytrzymałość na rozciąganie oraz współczynnik tłumienia materiałowego. Czasem stosuje się wewnętrzne wykładziny lub powłoki z elastomerów w celu tłumienia bezpośrednich skutków przepływu i zmniejszenia erozji. W innych przypadkach stosuje się wkładki ceramiczne lub polimerowe, które zwiększają odporność na kawitację oraz ścieranie.
Konstrukcyjnie rury mogą być wzmacniane przez zwiększenie grubości ścianki, stosowanie płetw, ożebrowań czy kształtek wzmacniających. Specjalne rozwiązania to:
- kompensatory (m.in. kompensatory mieszkowe, harmonijkowe) – absorbują przemieszczenia i redukują przenoszenie sił dynamicznych;
- wstawki elastyczne i tuleje tłumiące – redukują amplitudę drgań;

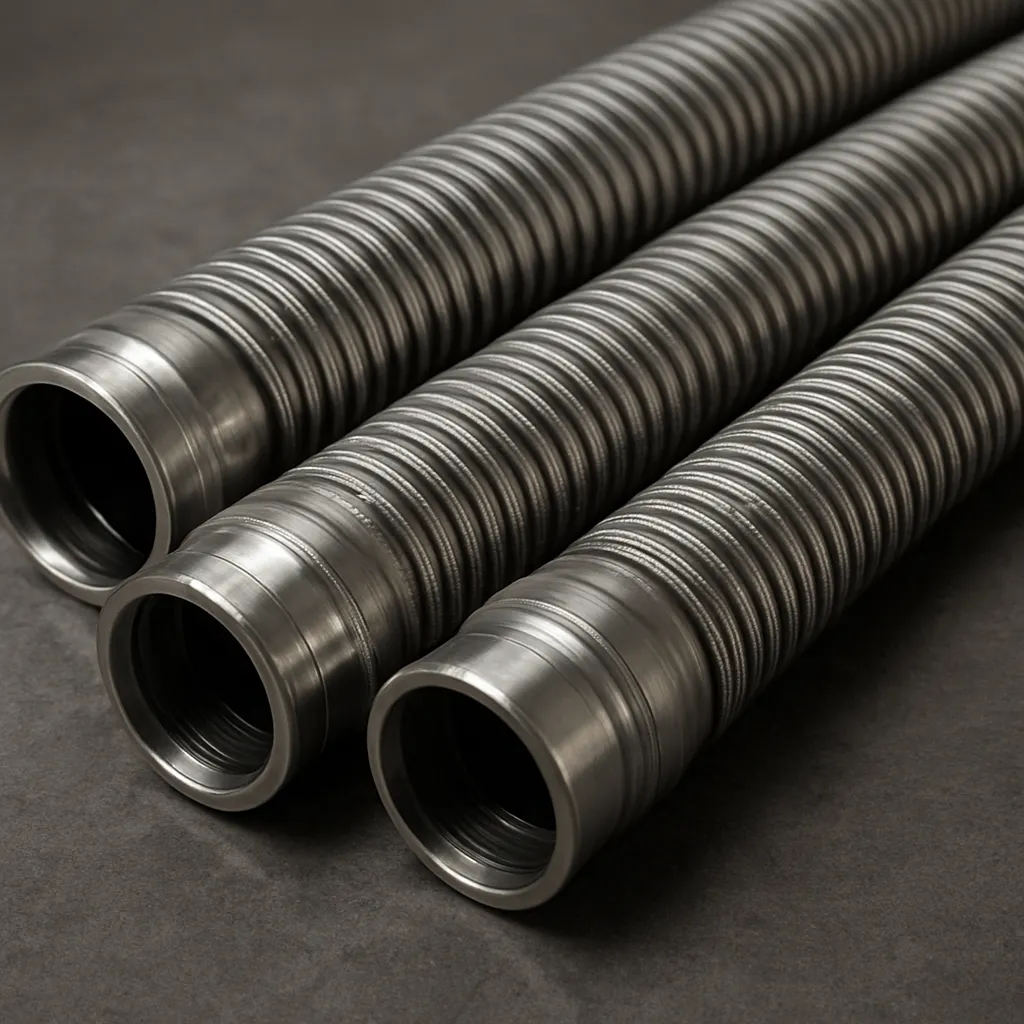

- profilowanie i karbowanie rur – zwiększa sztywność przy jednoczesnym zachowaniu elastyczności;
- wzmacniane spoiny i techniki spawalnicze odporne na pękanie.
Metody montażu, podpory i izolacji drganiowej
Prawidłowy montaż oraz system podpór znacząco wpływają na odporność instalacji. Rurociągi powinny być projektowane z uwzględnieniem punktów stałych i ruchomych tak, aby kontrolować pola przemieszczeń i unikać niekorzystnych koncentracji naprężeń. Zalecane są elastyczne podpory oraz łożyska ślizgowe tam, gdzie rury mają się swobodnie przemieszczać termicznie lub dynamicznie.
Stosowanie tłumienieu drgań realizuje się m.in. przez montaż podkładek tłumiących, piankowych lub gumowych łączników oraz wibroizolatorów sprężynowych. Ważne jest dobranie izolatorów do masy przewodu i zakresu częstotliwości drgań. Niewłaściwy dobór może prowadzić do rezonansu izolatora z częstotliwością roboczą, co zwiększy amplitudę drgań.
Przykładowe elementy montażowe i ich funkcje:
- zaciski z gumową wkładką — redukcja przenoszenia wibracji z rury na konstrukcję budynku;
- prowadnice i łożyska — kontrola toru przemieszczania przy kompensatorach;
- segmenty elastyczne i przewody kompensacyjne — absorpcja przemieszczeń osiowych i poprzecznych;
- odciągi i wzmocnienia ramowe — ograniczanie drgań przy długich odcinkach przewodów.
Tłumienie i techniki redukcji wibracji
Tłumienie drgań można realizować poprzez źródło (redukcja emisji drgań), elementy pośrednie (izolacja) oraz same rury (materiał i geometria). Do najskuteczniejszych metod należą:
- dodanie warstw tłumiących (kleje viskoelastyczne, laminaty) — zwiększenie tłumienia modalnego;
- wymiana elementów wirujących i ich wyważenie — redukcja źródłowych sił dynamicznych;
- stosowanie tłumików masowo-sprężynowych w systemach wspólnych z urządzeniami napędowymi;
- wprowadzenie kompensatorów i elastycznych połączeń w celu zmniejszenia przenoszenia sił.
Analiza numeryczna (FEA) pozwala zaprojektować układ tłumiący co do lokalizacji warstw i wymaganych parametrów materiałowych. Badania modalne i testy polowe z użyciem akcelerometrów są często stosowane do weryfikacji skuteczności zastosowanych rozwiązań.
Badania, normy i diagnostyka
Istotnym elementem jest zgodność z normami i procedurami testowymi. W zależności od branży obowiązują różne wytyczne, m.in. normy branżowe i krajowe (ASME, ISO, PN). Testy zmęczeniowe, próby ciśnieniowe, badania nieniszczące (NDT) oraz analiza modalna są niezbędne, aby zweryfikować odporność konstrukcji.
Diagnostyka obejmuje pomiary przy użyciu akcelerometrów, czujników drgań, analizatorów widma oraz systemów monitoringu ciągłego. Wykorzystanie technik takich jak akustyczna emisja, pomiary odkształceń oraz ultradźwięki umożliwia wczesne wykrycie pęknięć spoin czy lokalnych uszkodzeń. W praktyce stosuje się programy inspekcyjne uwzględniające kryteria ryzyka i krytyczności danego odcinka rurociągu.
Zastosowania przemysłowe i przykłady rozwiązań
Rury odporne na drgania znajdują zastosowanie w elektrowniach, rafineriach, instalacjach chemicznych, przemysłowych systemach HVAC oraz w budownictwie morskim i platformach wiertniczych. Każda z tych branż stawia inne wymagania: odporność na korozję i wysoką temperaturę w energetyce, odporność na agresywne media w chemii, czy wysoka mobilność i elastyczność w aplikacjach morskich.
Przykłady praktycznych rozwiązań:
- w elektrowniach parowych stosuje się rury stalowe o specjalnych gatunkach z kompensatorami oraz rozbudowanym systemem podpór z tłumikami;
- w instalacjach chłodniczych wykorzystuje się elastyczne przewody i kształtki z elastomerami zapobiegające przenoszeniu wibracji z pomp;
- w przemyśle petrochemicznym popularne są rury z wykładzinami i powłokami absorbującymi oraz systemy diagnostyczne do monitoringu zmęczenia.
Konserwacja, inspekcja i procedury naprawcze
Odpowiednia konserwacja przedłuża żywotność rurociągów narażonych na drgania. Programy utrzymania obejmują regularne przeglądy stanów łożysk, podpór, spoin oraz elementów elastycznych. Poniżej lista podstawowych działań konserwacyjnych:
- regularne pomiary drgań i porównanie z wartościami dopuszczalnymi;
- kontrola poluzowań śrub i zamocowań oraz ich dokręcanie zgodnie z zaleceniami producenta;
- badania NDT spawów i styków po zdarzeniach dynamicznych;
- wymiana elementów izolujących i kompensatorów według harmonogramu lub po wykryciu degradacji;
- monitoring parametrów pracy maszyn napędowych oraz ich wyważenie.
W przypadkach wykrycia pęknięć lub oznak zmęczenia konieczne są natychmiastowe działania naprawcze: miejscowe wzmacnianie, wymiana odcinków, zastosowanie opasek naprawczych lub przeprojektowanie układu podpór w celu redukcji obciążeń dynamicznych.
Wytyczne projektowe i kryteria wyboru
Przy projektowaniu rurociągów o podwyższonej odporności na wibracje zaleca się przestrzeganie kilku kluczowych zasad:
- wyznaczenie i analiza krytycznych częstotliwości własnych systemu oraz eliminacja zbieżności z częstotliwościami źródeł drgań;
- dobór materiałów z odpowiednimi właściwościami zmęczeniowymi oraz współczynnikiem tłumienia;
- zaprojektowanie układu podpór gwarantujących kontrolę przemieszczeń i minimalizujących lokalne naprężenia;
- zastosowanie kompensatorów i łączników elastycznych tam, gdzie występują duże przemieszczenia termiczne lub dynamiczne;
- uwzględnienie dostępności do inspekcji i łatwości wymiany elementów podczas eksploatacji.
Decyzje projektowe powinny opierać się zarówno na analizie teoretycznej i symulacjach numerycznych, jak i na doświadczeniach eksploatacyjnych oraz testach prototypowych. Współpraca zespołu projektowego z działami utrzymania i producentami komponentów pozwala na optymalizację kosztów i zwiększenie niezawodności instalacji.
Nowe technologie i przyszłe kierunki rozwoju
Rozwój materiałów i technologii produkcji otwiera nowe możliwości w projektowaniu rur odpornych na drgania. Nanomateriały i kompozyty o wysokim tłumieniu, adaptacyjne systemy tłumienia aktywnego oraz inteligentne powłoki monitorujące stan struktury to obszary intensywnych badań. Coraz częściej wdrażane są systemy monitoringu w trybie ciągłym z wykorzystaniem internetu rzeczy (IoT), analizą predykcyjną i sztuczną inteligencją do prognozowania awarii.
W praktyce oznacza to możliwość wcześniejszego wykrywania i naprawy uszkodzeń, zoptymalizowane planowanie przeglądów oraz redukcję kosztów związanych z nieplanowanymi przestojami. Dzięki integracji danych z czujników, modeli fizycznych i algorytmów uczenia maszynowego uzyskuje się narzędzia pozwalające na podejmowanie decyzji w czasie rzeczywistym.
Wybór właściwych rozwiązań zależy od specyfiki zastosowania, warunków eksploatacji oraz wymagań dotyczących bezpieczeństwa i niezawodności. W każdym przypadku warto uwzględnić doświadczenia branżowe, konsultacje z producentami i wykonanie odpowiednich testów przed wdrożeniem na etapie produkcji seryjnej.
