Rury do instalacji próżni spożywczej

Artykuł omawia kluczowe aspekty dotyczące rur używanych w instalacjach próżniowych w przemyśle spożywczym — od wymagań materiałowych, przez projektowanie i montaż, po eksploatację i zgodność z normami. Celem jest przedstawienie praktycznych wskazówek dla inżynierów, technologów i serwisantów odpowiedzialnych za budowę i utrzymanie systemów próżniowych, w których bezpieczeństwo żywności i niezawodność procesu mają priorytetowe znaczenie.

Charakterystyka materiałowa i funkcjonalne wymagania rur

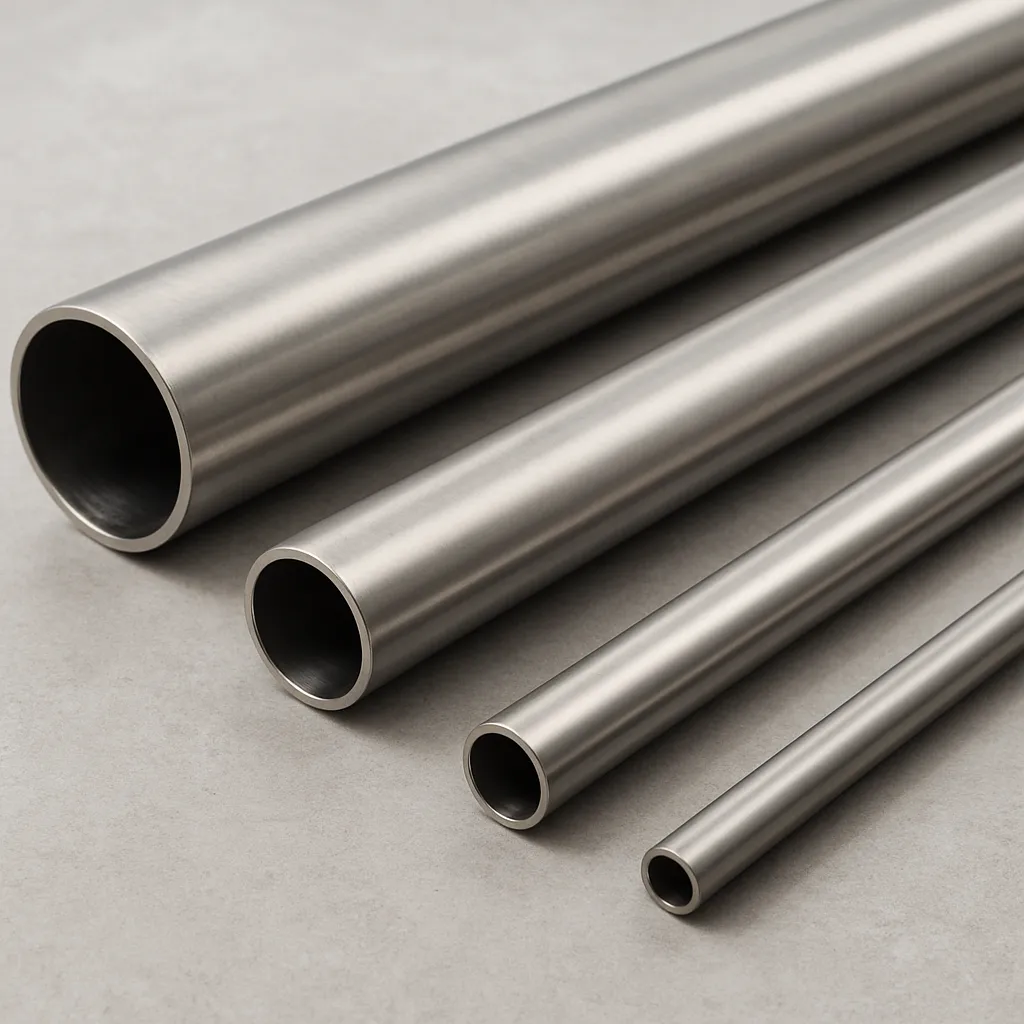

W instalacjach próżniowych stosowanych w przemyśle spożywczym kluczowe jest właściwe dobranie materiałów i wykończenia rurociągów. Najczęściej używanym materiałem jest stal nierdzewna (głównie gatunki 1.4301 / 304 oraz 1.4404 / 316L), ponieważ łączy ona odporność na korozję z łatwością utrzymania higieny. Dla elementów mających bezpośredni kontakt z produktami spożywczymi preferowana jest stal nierdzewna o niskiej zawartości węgla (np. 316L), co minimalizuje ryzyko korozji międzykrystalicznej.

Wybór rur do instalacji próżniowej wymaga uwzględnienia następujących właściwości:

• Szczelność — instalacja powinna utrzymywać wymagany poziom próżni bez nieszczelności, które obniżają wydajność pomp próżniowych.
• Gładkość powierzchni wewnętrznej — im mniejsza chropowatość, tym mniejsze ryzyko osadzania się produktów i mikroorganizmów; często wymagane Ra ≤ 0,8 µm lub nawet Ra ≤ 0,4 µm dla krytycznych aplikacji.
• Odporność na czynniki chemiczne — rury muszą wytrzymywać środki myjące i dezynfekujące stosowane w procesach CIP/SIP.
• Wytrzymałość mechaniczna i na naprężenia związane z podciśnieniem — profil rur i sposób ich mocowania musi zapobiegać zapadaniu się przekroju przy dużej próżni.

Materiały alternatywne i powłoki

W niektórych aplikacjach dopuszczalne są rury z tworzyw technicznych (np. PTFE, PVDF) albo pokrywane powłokami wewnętrznymi. Jednak w przemyśle spożywczym bardzo często preferuje się stal nierdzewną ze względu na trwałość i łatwość sterylizacji. Tworzywa mogą być użyte w elementach pomocniczych, z zachowaniem uwagi na temperaturę i permeację gazów.

Projektowanie instalacji próżniowych i dobór elementów rurowych

Projektując instalację, trzeba uwzględnić parametry procesu takie jak docelowy poziom próżni, rodzaj transportowanego medium (powietrze, para, drobiny produktu), częstotliwość cykli pracy oraz możliwość występowania kondensatu. Na etapie projektu podejmuje się decyzje dotyczące średnic rur, układu gałęzi, spadków i miejsc odwadniania.

Wybór średnic i spadków

Średnica rury w instalacji próżniowej powinna zapewniać odpowiednią prędkość przepływu, by zapobiegać sedymentacji transportowanego materiału i gromadzeniu się kondensatu. W praktyce często korzysta się z obliczeń hydraulicznych przeprowadzonych dla danego poziomu próżni. Ważne jest, by rurociągi były zaprojektowane z uwzględnieniem transportu suchych cząstek lub wilgotnych produktów.

• Zapewnienie spadku w kierunku punktów odpływowych pozwala na efektywne odprowadzanie kondensatu i zapobiega blokadom.
• Unikanie ostrych zagięć i gwałtownych przejść średnicowych zmniejsza ryzyko turbulencji i awarii.

Połączenia, uszczelnienia i armatura

W instalacjach spożywczych popularne są połączenia zaciskowe i kołnierzowe: złącza tri-clamp, połączenia spawane i uszczelnienia silikonowe lub PTFE. Przy próżni szczególną uwagę przykłada się do jakości uszczelnienia, które musi być odporne na cykle zadziałania pompy, zmiany temperatury i środki myjące. Nieszczelne połączenie może znacząco obniżyć wydajność i zwiększyć koszty eksploatacji.

• Połączenia spawane (orbitalne) zapewniają największą szczelność i najłatwiejszą higienizację powierzchni wewnętrznej.
• Złącza rozłączne (tri-clamp, DIN, SMS) są wygodne dla serwisu i inspekcji, ale wymagają regularnej kontroli stanu uszczelek.

Montaż, eksploatacja i utrzymanie higieny

Prawidłowy montaż instalacji próżniowej jest warunkiem jej długotrwałej i bezawaryjnej pracy. Należy stosować procedury, które minimalizują ryzyko powstania naprężeń i odkształceń rur pod wpływem podciśnienia oraz zapewniają łatwy dostęp do punktów kontroli i czyszczenia.

Montaż i wsporniki

Rury powinny być mocowane za pomocą odpowiednich wsporników i uchwytów, umożliwiających niewielkie przesunięcia wynikające z rozszerzalności termicznej. Należy unikać punktów podparcia powodujących koncentrację naprężeń. Dla instalacji próżniowych ważna jest też ochrona przed zgniataniem rury przy zbyt małej grubości ścianki — dobór grubości zależy od średnicy i maksymalnego podciśnienia.

Czyszczenie i dezynfekcja (CIP/SIP)

Higieniczne projektowanie rurociągów pozwala na skuteczne stosowanie procesów CIP (Cleaning In Place) i SIP (Sterilization In Place). Kluczowe elementy to:

• Gładkie, spawane wewnętrzne powierzchnie bez kieszeni i martwych stref.
• Odpowiednie punkty doprowadzenia środków myjących i możliwość swobodnego przepłukiwania całego obiegu.
• Monitoring skuteczności CIP przy pomocy czujników przewodności, temperatury i przepływu.

Regularna konserwacja obejmuje kontrolę stanu uszczelek, sprawdzanie szczelności, badania nieniszczące spoin i okresowe testy próżni. Zalecane są harmonogramy przeglądów i dokumentacja parametrów pracy instalacji.

Normy, walidacja i aspekty bezpieczeństwa

Instalacje próżniowe w sektorze spożywczym muszą spełniać wymogi sanitarnych i technologicznych standardów. W praktyce odnosi się to do wytycznych takich jak EHEDG, standardy 3-A, wytyczne FDA dotyczące materiałów i projektowania, a także krajowe przepisy sanitarne. Normy dotyczą parametrów materiałowych, dopuszczalnych metod czyszczenia i wymaganej dokumentacji.

Walidacja instalacji

Przed uruchomieniem instalacji przeprowadza się walidację, która obejmuje testy szczelności, pomiary poziomów próżni w różnych punktach sieci, testy CIP oraz kontrole mikrobiologiczne. Dokumentacja walidacyjna powinna zawierać wyniki testów i procedury postępowania w przypadku odchyleń.

Bezpieczeństwo operacyjne

Próżnia niesie ze sobą specyficzne zagrożenia, takie jak ryzyko implozji elementów o nieodpowiedniej wytrzymałości czy niekontrolowany napływ powietrza powodujący nagłe zmiany parametrów procesu. Dlatego instalacja powinna być wyposażona w zawory bezpieczeństwa, filtry ochronne przed zanieczyszczeniami oraz systemy monitoringu pracy pomp próżniowych. Również personel powinien być przeszkolony w zakresie bezpiecznej eksploatacji i procedur awaryjnych.

Praktyczne wskazówki projektowe i eksploatacyjne

Poniżej kilka praktycznych zasad, które warto uwzględnić na etapie projektowania i eksploatacji instalacji próżniowej:

• Zastosować rury i elementy o możliwie jednolitej średnicy i gładkiej powierzchni wewnętrznej, aby ułatwić CIP oraz minimalizować miejsca osadzania.
• Preferować spawane połączenia tam, gdzie kluczowa jest szczelność, a złącza rozłączne tam, gdzie wymagane są częste inspekcje.
• Zaprojektować odpowiednie punkty odwadniające i separator kondensatu, by chronić pompy próżniowe przed zanieczyszczeniem.
• Ustawić system monitoringu parametrów próżni i stanu pomp, aby szybko wykrywać nieszczelności lub spadki wydajności.
• Wprowadzić harmonogramy czyszczenia i inspekcji oraz rejestrację serwisową poszczególnych elementów instalacji.

Wybór dostawcy i serwis

Dobierając dostawcę rur i elementów instalacji, warto zwrócić uwagę na doświadczenie w branży spożywczej, możliwości dostarczenia dokumentacji materiałowej (certyfikaty stali, spoin), oraz oferowany serwis posprzedażowy. Współpraca z producentem, który rozumie specyfikę instalacji próżniowych, pozwala uniknąć kosztownych modyfikacji i przyspiesza proces wdrożenia.
