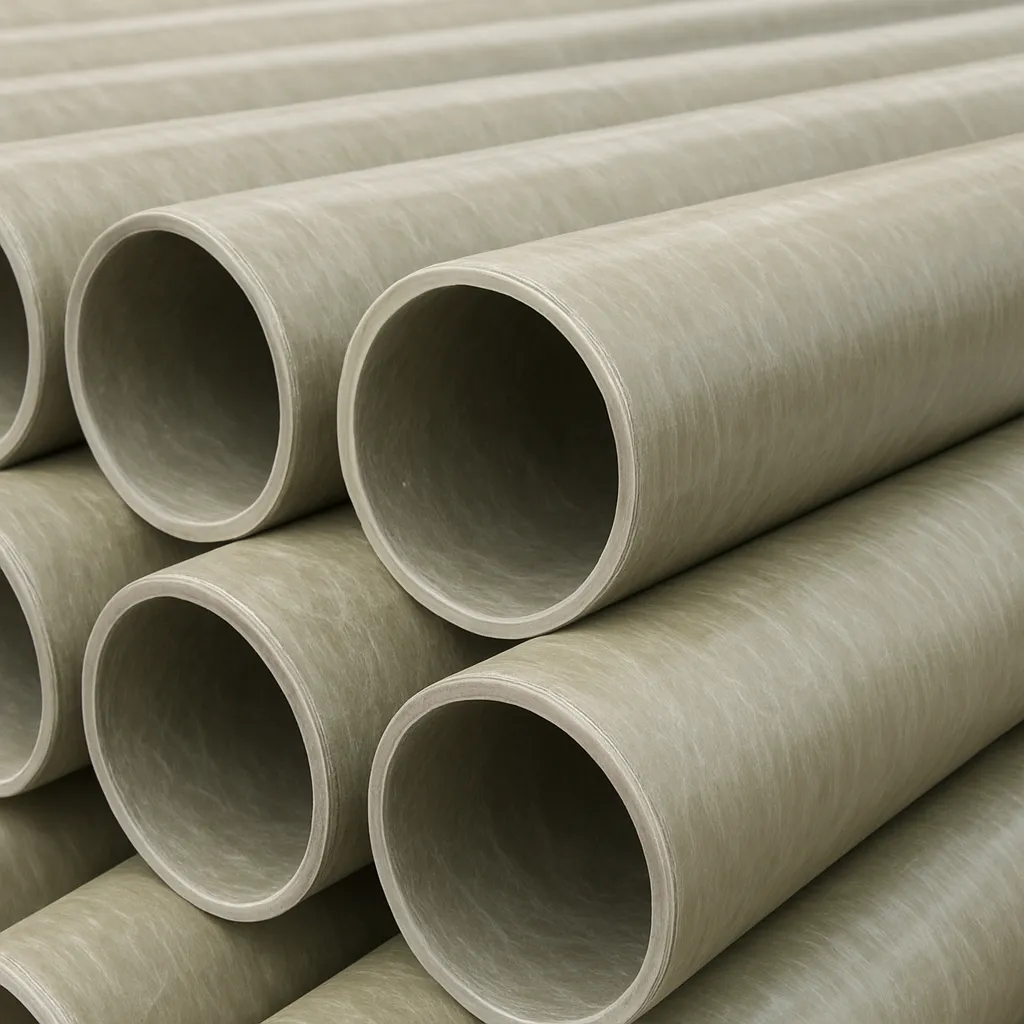

Rury z kompozytów włóknistych zdobywają coraz większe znaczenie w wielu gałęziach przemysłu dzięki swojemu korzystnemu stosunkowi wytrzymałości do masy, odporności na korozję oraz możliwości dostosowania parametrów do konkretnych wymagań aplikacyjnych. W niniejszym artykule skupimy się na budowie, technologiach produkcji, właściwościach użytkowych, typowych zastosowaniach oraz wyzwaniach związanych z projektowaniem i eksploatacją rur kompozytowych.
Budowa i materiały
Rury z kompozytów włóknistych składają się z dwóch podstawowych składników: zbrojenia włóknistego oraz matrycy, która łączy włókna i przenosi naprężenia między nimi. Najczęściej stosowane włókna to włókna szklane (EFRP/GFRP), włókna węglowe (CFRP) oraz włókna aramidowe. Matryce występują przeważnie w postaci żywic poliesterowych, winyloestrowych lub epoksydowych; coraz częściej rozważa się także żywice termoplastyczne i systemy o obniżonym wpływie na środowisko.
Typowa konstrukcja rury kompozytowej może zawierać kilka warstw o różnym układzie włókien: warstwę wewnętrzną o dobrej odporności chemicznej, warstwę nośną z włókien zorientowanych obwodowo (dla nośności ciśnieniowej) oraz warstwę zewnętrzną zabezpieczającą przed uszkodzeniami mechanicznymi i promieniowaniem UV. W niektórych projektach stosuje się dodatkowe wkładki lub powłoki antyadhezyjne, a także warstwy o kierunkach włókien zapewniające odporność na ściskanie, zginanie i skręcanie.
Materiały matryc i ich wpływ na własności
- Żywice poliestrowe – ekonomiczne, powszechnie stosowane, dobra ogólna wytrzymałość, ale ograniczona odporność chemiczna i temperaturowa.
- Żywice winyloestrowe – lepsza odporność chemiczna i wyższa trwałość niż poliestry; powszechne w instalacjach chemicznych.
- Epoksydy – najwyższa wytrzymałość i dobra przyczepność do włókien; stosowane tam, gdzie wymagana jest wysoka trwałość i odporność mechaniczna.
- Matryce termoplastyczne – ułatwiają recykling i naprawy, coraz częściej rozwijane w aplikacjach specjalistycznych.
Technologie produkcji
Wybór metody produkcji wpływa na koszty, jakość i właściwości rur. Najpopularniejsze technologie to:
- filament winding (owijanie włóknem) – automatyczne układanie ciągłych włókien nasączonych żywicą wokół trzpienia; umożliwia precyzyjne sterowanie układem włókien i uzyskanie doskonałych właściwości ciśnieniowych;
- pultruzja – ciągły proces wytłaczania profilów, stosowany głównie do elementów o stałym przekroju, rzadziej do dużych rur;
- odlewanie odśrodkowe – używane do większych średnic i grubych ściianek, dobra kontrola rozkładu włókien i żywicy;
- układanie ręczne i formowanie próżniowe (hand lay-up, vacuum bagging) – elastyczne rozwiązanie dla prototypów i elementów nietypowych;
- technologie hybrydowe – łączenie kilku metod (np. filament winding z nakładaniem ręcznym warstwy wewnętrznej) w celu optymalizacji parametrów.
Każda metoda ma swoje ograniczenia dotyczące maksymalnej średnicy, grubości ścianki, tolerancji geometrycznych i jednorodności materiału. W praktyce decydujące są wymagania aplikacji i koszty produkcji.
Właściwości mechaniczne i fizyczne
Rury kompozytowe oferują unikatowe połączenie cech:
- wysoka wytrzymałość na rozciąganie i obwodowe naprężenia, przy jednocześnie niskiej gęstości;
- znaczna odporność na korozję chemiczną i biologiczną, co redukuje koszty eksploatacji w agresywnych środowiskach;
- niska przewodność cieplna i mniejsza rozszerzalność cieplna w porównaniu do tworzyw metalowych;
- ograniczona przewodność elektryczna (zwykle izolatory), co wymaga uwzględnienia w aplikacjach elektrostatycznych;
- odporność na zmęczenie zmienna w zależności od typu żywicy i układu włókien; długotrwałe obciążenia przy wysokiej temperaturze mogą powodować pełzanie (creep).
Przy projektowaniu rury pod ciśnienie stosuje się klasyczne zależności mechaniki cienkościennych powłok: naprężenie obwodowe σ_h może być wyznaczone z przybliżenia σ_h = p * r / t (gdzie p – ciśnienie wewnętrzne, r – promień wewnętrzny, t – grubość ścianki). W kompozytach jednak nośność w dużej mierze zależy od kierunku włókien, dlatego istotne jest uwzględnienie anisotropii materiału oraz charakterystyki kompozytu na zginanie i ścinanie.
Wpływ warunków eksploatacyjnych
Temperatura, środowisko chemiczne, obecność czynników abrazyjnych oraz promieniowanie UV wpływają na trwałość rury. Wybór żywicy i ochrona powierzchniowa (np. powłoki zewnętrzne, barierowe warstwy wewnętrzne) są kluczowe dla długowieczności instalacji. Szczególną uwagę zwraca się na łączenia i elementy połączeniowe, gdzie koncentracja naprężeń i różnice rozszerzalności mogą wywołać uszkodzenia.
Zastosowania
Rury kompozytowe znajdują zastosowanie w wielu obszarach:
- infrastruktura wodno-kanalizacyjna – przewody magistralne, rurociągi tłoczne, kolektory odporniejsze na korozję niż beton i stal;
- przemysł chemiczny – transport agresywnych mediów dzięki odpornej matrycy i dobremu doborowi materiałów;
- przemysł naftowy i gazowy – rury do platform, rury odporniejsze na wodę solankową, zastosowania w odcinkach nienarażonych na ekstremalne ciśnienia i temperatury lub jako elementy wspomagające;
- oczyszczalnie i instalacje desalinacyjne – rurociągi i komponenty transportu wody;
- sektory morski i offshore – instalacje niekorozyjne, konstrukcje kadłubowe i elementy systemów chłodzenia;
- renowacja istniejących przewodów – wkładki kompozytowe i techniki rur osadzanych zmniejszają koszty remontów.
Łączenia, montaż i inspekcja
Połączenia rur kompozytowych to krytyczny element systemu. Metody łączenia obejmują uszczelniane mufy z materiałów kompozytowych, kołnierze adaptacyjne, zgrzewanie termoplastycznych elementów oraz klejenie strukturalne. W instalacjach ciśnieniowych często stosuje się dedykowane złącza mechaniczne lub wzmacniane adaptery, które kompensują różnice w sztywności i rozszerzalności termicznej.
Inspekcja i diagnostyka obejmują:
- testy hydrostatyczne przy odbiorze;
- nieniszczące metody badania: badania ultradźwiękowe, termowizyjne, techniki akustycznej emisji;
- monitoring długoterminowy z użyciem czujników włókien światłowodowych (distributed sensing) do wykrywania odkształceń i zmian temperatury.
Zalety i ograniczenia
Główne zalety rur z kompozytów włóknistych to:
- odporność na korozję chemiczną i biologiczną;
- znacznie niższa masa w porównaniu ze stalą, co upraszcza transport i montaż;
- możliwość optymalizacji właściwości przez układ włókien;
- niska przewodność cieplna i dobre właściwości izolacyjne;
- serwis i konserwacja często tańsze w perspektywie eksploatacji.
Ograniczenia i wyzwania to m.in.:
- wyższe koszty materiałów i produkcji w porównaniu do standardowych tworzyw i niektórych stali;
- problemy z recyklingiem termoutwardzalnych matryc (trudna utylizacja);
- wrażliwość na uszkodzenia mechaniczne powodujące lokalne osłabienie; wymagane są odpowiednie zabezpieczenia;
- konieczność stosowania specjalistycznych metod łączenia oraz kompetencji montażowych;
- złożoność analiz długotrwałego pełzania i zmęczenia w warunkach zmiennego obciążenia.
Aspekty ekonomiczne i środowiskowe
Analiza kosztów powinna uwzględniać nie tylko cenę jednostkową rury, ale także koszty instalacji, transportu, konserwacji i najważniejsze: żywotność systemu. Z perspektywy całego cyklu życia rury kompozytowe często wykazują korzyści dzięki niższym kosztom napraw i braku potrzeby częstej wymiany z powodu korozji. Jednak recykling kompozytów termoutwardzalnych pozostaje wyzwaniem; rozwój technologii recyklingu termochemicznego i mechanicznego oraz upowszechnienie matryc termoplastycznych będzie istotny dla poprawy zrównoważenia ekologicznego.
Nowe kierunki rozwoju
Przyszłość rur kompozytowych to kilka wyraźnych trendów:
- integracja sensorów i systemów monitoringu (np. włókna Braggowskie) — inteligentne rury monitorujące stan konstrukcji w czasie rzeczywistym;
- hybrydowe układy włókien (szkło + węgiel) dla optymalnego balansu kosztu i wydajności;
- żywice o ulepszonych parametrach termicznych i chemicznych oraz żywice bio‑pochodne;
- udostępnianie technologii remontu i renowacji w postaci prefabrykowanych elementów montowanych na istniejących przewodach;
- poprawa metod recyklingu i ponownego wykorzystania materiałów kompozytowych.
Wymagania projektowe i normy
Projektanci muszą uwzględnić specyfikę kompozytu: anisotropię, charakterystykę odkształceń, zachowanie przy pełzaniu i wpływ temperaturowy. Projekt rurociągu obejmuje dobór materiału matrycy i włókien, grubość ścianki, układ warstw oraz szczegółowe rozwiązania połączeń. W praktyce stosuje się obowiązujące wytyczne i normy międzynarodowe oraz krajowe, a także rekomendacje producentów dotyczące montażu i użytkowania.
Praktyczne wskazówki dla inwestorów i inżynierów
- dokładna analiza medium transportowanego i warunków pracy przed wyborem typu żywicy i zbrojenia;
- uwzględnienie kosztów cyklu życia zamiast samej ceny zakupu;
- zastosowanie sprawdzonych systemów łączeń i szkolenie ekip montażowych;
- wdrożenie programów monitoringu i inspekcji, zwłaszcza dla instalacji krytycznych;
- w planach długoterminowych uwzględnienie strategii recyklingu lub utylizacji po zakończeniu eksploatacji.
Rury z kompozytów włóknistych oferują atrakcyjną alternatywę dla tradycyjnych materiałów w wielu zastosowaniach, zwłaszcza tam, gdzie korozja i masa są istotnymi czynnikami. Ich szerokie spektrum zastosowań rośnie wraz z postępem materiałowym i technologicznym, co otwiera nowe możliwości dla inżynierii instalacji przemysłowych i infrastruktury.
