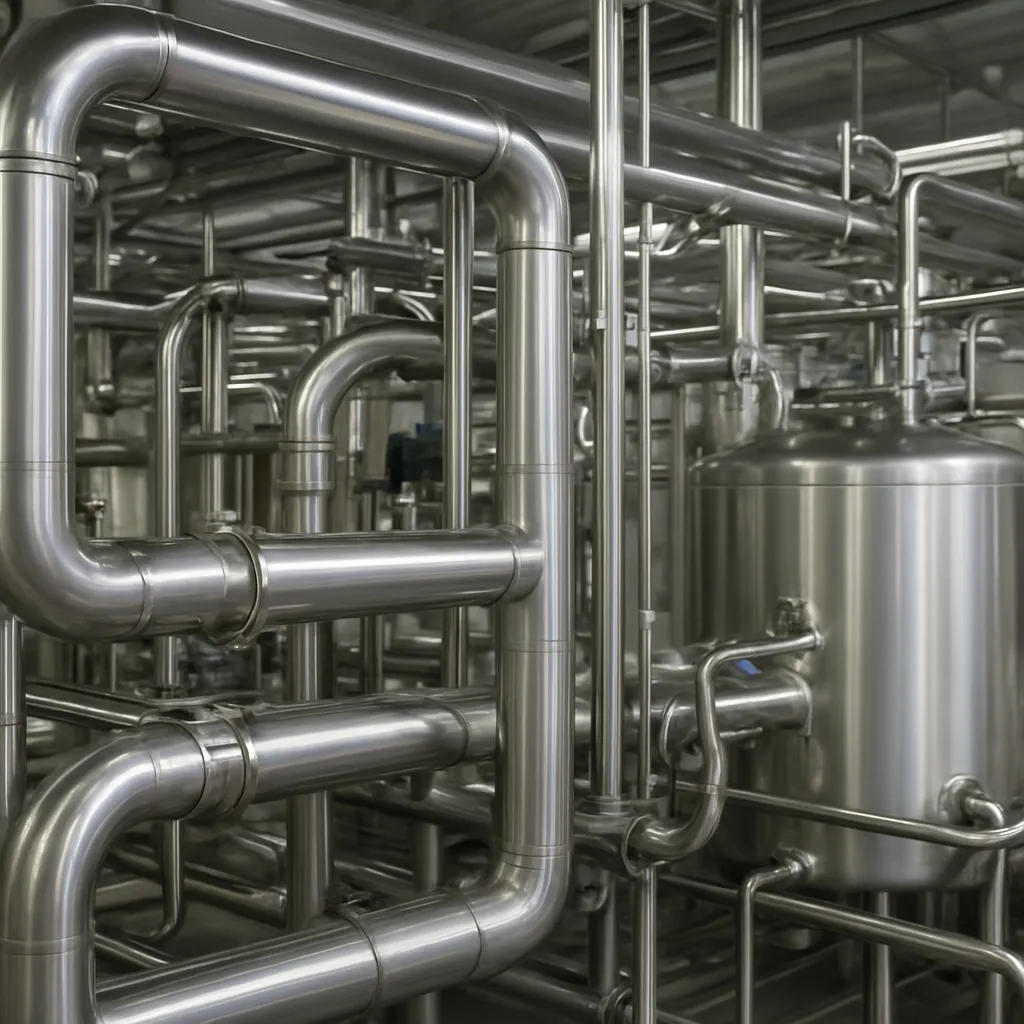

Systemy rurowe w zakładach przetwórstwa płynnej żywności to kręgosłup instalacji technologicznej — zapewniają transport surowca, półproduktów i gotowych wyrobów, a także umożliwiają procesy mycia, sterylizacji i kontroli jakości. Dobrze zaprojektowane i wykonane rurociągi gwarantują nie tylko wydajność produkcji, lecz także bezpieczeństwo mikrobiologiczne i zgodność z wymaganiami prawnymi.
Materiały i konstrukcja rurociągów
Wybór materiału rury jest jednym z kluczowych elementów projektowania instalacji. Najczęściej stosowanym materiałem w branży spożywczej jest stal nierdzewna (gatunki 1.4301/304 i 1.4404/316L), ze względu na odporność na korozja, łatwość czyszczenia i zgodność z wymogami higienicznymi. Dla aplikacji wymagających większej odporności chemicznej lub przy niskich temperaturach rozważa się stop 316L lub specjalne powłoki.
Ważne parametry konstrukcyjne to grubość ścianki, średnica oraz wykończenie wewnętrzne. Powierzchnia wewnętrzna powinna mieć niską chropowatość (zwykle Ra ≤ 0,8 μm lub lepiej), a często stosuje się elektropolerowanie w celu usunięcia zadziorów i ułatwienia odpływu zanieczyszczeń. Połączenia mogą być skręcane (tri-clamp, SMS), spawane orbitalnie lub wykonywane jako złączki typu bezszwowe, w zależności od wymagań procesowych.
- Standardy rur: DIN 11850, DIN 11852, ISO 1127
- Typy połączeń: złącza kołnierzowe, zaciskowe (clamp), spawane
- Powierzchnie: szlifowane, pasywowane, elektropolerowane
Higiena, aseptyka i czyszczenie
W zakładach produkcji żywności płynnej kluczowe jest zachowanie wysokich standardów aseptyka. Rurociągi muszą umożliwiać skuteczne mycie i dezynfekcję, dlatego projektuje się je tak, aby nie posiadały martwych stref, pionowych fragmentów bez spadku lub trudno dostępnych złączy.
Metody czyszczenia obejmują systemy CIP (Cleaning-In-Place) i SIP (Sterilization-In-Place). CIP wymaga zapewnienia odpowiednich parametrów: temperatury (zwykle 60–85°C dla mycia alkalicznego), prędkości przepływu (aby zapewnić turbulentny przepływ i mechaniczne usuwanie osadów), czasu oraz stężenia środków chemicznych (alkaliów, środków kwaśnych, detergentów). Ważna jest walidacja procesu CIP — potwierdzenie, że protokół usuwa zanieczyszczenia i mikroorganizmy.
- Parametry CIP: temperatura, przepływ, stężenie, czas
- SIP: sterylizacja parą nasyconą, parametry zależne od konstrukcji instalacji
- Zapobieganie zanieczyszczeniom krzyżowym: zawory aseptyczne, systemy zamknięte
Połączenia, uszczelnienia i technologie spawania
Jakość połączeń ma bezpośredni wpływ na szczelność i możliwość utrzymania czystości rurociągu. W przemyśle spożywczym preferuje się spawanie orbitalne metodą spawanie TIG (GTAW) z zachowaniem kontrolowanych parametrów, co minimalizuje zanieczyszczenia i zapewnia gładkie wnętrze spawu. Spawy powinny być szlifowane i pasywowane, a ich jakość audytowana za pomocą badań nieniszczących, np. oględzin i pomiaru chropowatości.
Uszczelnienia w punktach demontażu (złącza zaciskowe, zawory) zwykle wykonywane są z materiałów dopuszczonych do kontaktu z żywnością: EPDM, PTFE, silikon. Każdy materiał musi być dobrany pod kątem temperatury, chemii mycia i odporności mechanicznej. Regularna kontrola i wymiana uszczelek jest elementem programu utrzymanie czystości i zapobiegania skażeniom.
- Typy uszczelek: EPDM, PTFE, silikon
- Metody spawania: orbitalne TIG, MIG w aplikacjach specjalnych
- Kontrola jakości: badania wizualne, pomiary Ra, testy ciśnieniowe
Projektowanie instalacji i ergonomia procesowa
Projekt rurociągu powinien uwzględniać nie tylko wymagania technologiczne, ale również ergonomię i serwisowalność. Rury muszą być poprowadzone w sposób umożliwiający drenaż (odpowiedni spadek), dostęp do zaworów i punktów pomiarowych oraz minimalizować długość martwych odcinków. Zaleca się użycie tras modułowych i podpór redukujących wibracje oraz naprężenia termiczne.
Istotne zagadnienia projektowe to:
- Spadki i odwodnienia: rurociągi spustowe wykonuje się ze spadkiem umożliwiającym całkowite opróżnienie
- Izolacja termiczna: dla utrzymania temperatur procesowych, szczególnie przy produktach wymagających podgrzewania lub chłodzenia
- Przepływ i walory hydrauliczne: minimalizacja strat ciśnienia, zapobieganie kawitacji
Normy, certyfikaty i zgodność prawna
Rury oraz elementy armatury muszą posiadać dokumentację i certyfikaty potwierdzające ich przydatność do kontaktu z żywnością. W praktyce oznacza to zgodność z normami takimi jak EN, ISO, a także wytycznymi 3-A czy EHEDG. Dodatkowo wyroby importowane często wymagają potwierdzeń zgodności z FDA (dla rynku amerykańskiego) lub lokalnymi przepisami sanitarnymi.
Producenci i projektanci powinni dysponować dokumentacją materiałową, atestami z fabryki, kartami technicznymi oraz protokołami spawalniczymi. Do obowiązków zakładu należy prowadzenie rejestrów myć, remontów i wyników walidacji procesów higienicznych.
Utrzymanie ruchu i monitorowanie
Systemy rurociągowe wymagają planowego utrzymanie czystości i serwisowania. Program konserwacyjny powinien obejmować przeglądy zaworów, wymiany uszczelek, kontrolę spawów i pomiar chropowatości powierzchni. Monitoring online, np. czujniki przewodności, temperatury i przepływu, pozwala wczesne wykrycie odchyleń, które mogłyby prowadzić do skażeń.
Ważne praktyki eksploatacyjne:
- Walidacja procedur CIP co najmniej okresowo i po zmianach technologicznych
- Regularne testy szczelności i ciśnieniowe
- Szkolenia personelu w zakresie demontażu i ponownego montażu armatury
Typowe problemy i sposoby ich zapobiegania
W eksploatacji rurociągów w produkcji płynnej żywności najczęściej występują problemy takie jak korozja szczelinowa, osadzanie się białka i cukrów, biofilm oraz uszkodzenia mechaniczne spowodowane nieprawidłową obsługą. Zapobieganie obejmuje właściwy dobór materiałów, utrzymanie parametrów CIP, kontrolę jakości wody technologicznej i regularne inspekcje.
Przykładowe środki zaradcze:
- Stosowanie passywacji i elektropolerowania w miejscach narażonych na osadzanie
- Zastosowanie odpowiednich detergentów i schematów mycia (alkalia, kwasy, środki utleniające)
- Użycie armatury z minimalną ilością zagłębień i uszkodzeń mechanicznych
Nowe technologie i trendy
Rozwój technologii wpływa na rurociągi stosowane w przetwórstwie płynnej żywności. Coraz częściej spotyka się inteligentne systemy monitoringu, zdalne czujniki jakości, technologie hybrydowe z powłokami antybakteryjnymi oraz rozwiązania prefabrykowane, które skracają czas montażu i ograniczają ryzyko błędów montażowych. Ponadto rośnie zainteresowanie materiałami alternatywnymi tam, gdzie wymagania procesowe tego uzasadniają.
Inwestycje w modernizację rurociągów często przynoszą wymierne korzyści: wyższą wydajność, mniejsze zużycie mediów myjących oraz lepszą kontrolę jakości produktu końcowego.
Praktyczne wskazówki przy doborze i eksploatacji
Podczas planowania inwestycji warto zwrócić uwagę na kilka praktycznych kwestii:
- Wybieraj sprawdzonych dostawców z dokumentacją i referencjami.
- Projektuj instalacje z myślą o walidacji i serwisie — łatwy dostęp do zaworów, punktów pomiarowych i spustów to oszczędność czasu i kosztów.
- Planuj protokoły CIP i SIP odpowiadające specyfice produktu (cząstki stałe, lepkość, zawartość tłuszczu).
- Kontroluj zużycie uszczelek i elementów zaciskowych — to elementy eksploatacyjne o krytycznym znaczeniu dla higieny.
- Zainwestuj w monitoring parametrów procesowych — szybka reakcja zmniejsza ryzyko skażeń.
Rury w zakładach produkcji żywności płynnej to element systemu, który wymaga pełnego zintegrowania wiedzy z zakresu materiałoznawstwa, technologii żywności, inżynierii procesowej i higieny. Właściwe decyzje projektowe, dobór materiałów oraz systematyczne utrzymanie ruchu przekładają się bezpośrednio na jakość produktu, bezpieczeństwo konsumenta i ekonomikę produkcji. Dlatego inwestycje w odpowiednie rurociągi i ich prawidłowa eksploatacja to nie tylko koszt — to również klucz do stabilnego i zrównoważonego procesu produkcyjnego.
