Rury stosowane w aplikacjach kriogenicznych pełnią kluczową rolę w systemach transportu i magazynowania mediów o bardzo niskich temperaturach, takich jak ciekły azot, ciekły hel, tlen płynny czy metan (LNG). W artykule omówione zostaną materiały, projektowanie, metody łączenia, izolacja, aspekty bezpieczeństwa oraz typowe zastosowania, z uwzględnieniem praktycznych wskazówek inżynierskich i zasad eksploatacji. Celem jest przedstawienie kompleksowego obrazu zagadnienia, przydatnego dla projektantów, serwisantów i menedżerów inwestycji w branżach przemysłowych, energetyce i nauce.
Materiałoznawstwo i dobór rur
Dobór materiału dla rur kriogenicznych zależy od temperatury pracy, medium oraz wymagań mechanicznych. Najczęściej stosowane materiały to stal nierdzewna (szczególnie gatunki austenityczne), stopy niklu (np. Inconel), miedź i czasami aluminium. Każdy z tych materiałów ma swoje zalety i ograniczenia:
- Stal nierdzewna: odporna na kruche pękanie w niskich temperaturach, dobre właściwości mechaniczne, łatwa do spawania. Gatunki 304L i 316L są powszechne przy kriogenice. W aplikacjach nadkrytycznych i ekstremalnie niskich temperaturach preferuje się niektóre modyfikowane stopy austenityczne.
- Stopy niklu: stosowane tam, gdzie wymagana jest wysoka wytrzymałość i odporność na korozję oraz zachowanie właściwości mechanicznych przy bardzo niskich temperaturach.
- Miedź i aluminium: doskonała przewodność cieplna — stosowane w wymiennikach ciepła i specyficznych elementach, choć miedź ma ograniczenia mechaniczne w niskich temperaturach i może być podatna na kruche pękanie w pewnych warunkach.
Przy doborze należy uwzględnić współczynniki skurczu termicznego, które powodują znaczące odkształcenia przy przejściu z temperatury otoczenia do np. 4 K (dla helu). Współczynnik CTE (współczynnik rozszerzalności cieplnej) materiałów musi być porównywany i kompensowany w konstrukcji połączeń, podpór i przyłączy.
Kontrola czystości i obróbka powierzchni
Czystość wewnętrzna rur jest krytyczna, szczególnie przy przewodzeniu gazów skraplanych. Zanieczyszczenia mogą prowadzić do zablokowania zaworów i linii, a także do tworzenia mostków cieplnych. Procesy przygotowania obejmują: pasywację, płukanie rozpuszczalnikami, suszenie w próżni oraz, w razie potrzeby, wyżarzanie beztlenowe. Dodatkowo stosuje się zabezpieczenia przeciwkorozyjne i kontrolę mikropęknięć metodaami nieniszczącymi (np. RT, UT).
Izolacja termiczna i konstrukcja przewodów

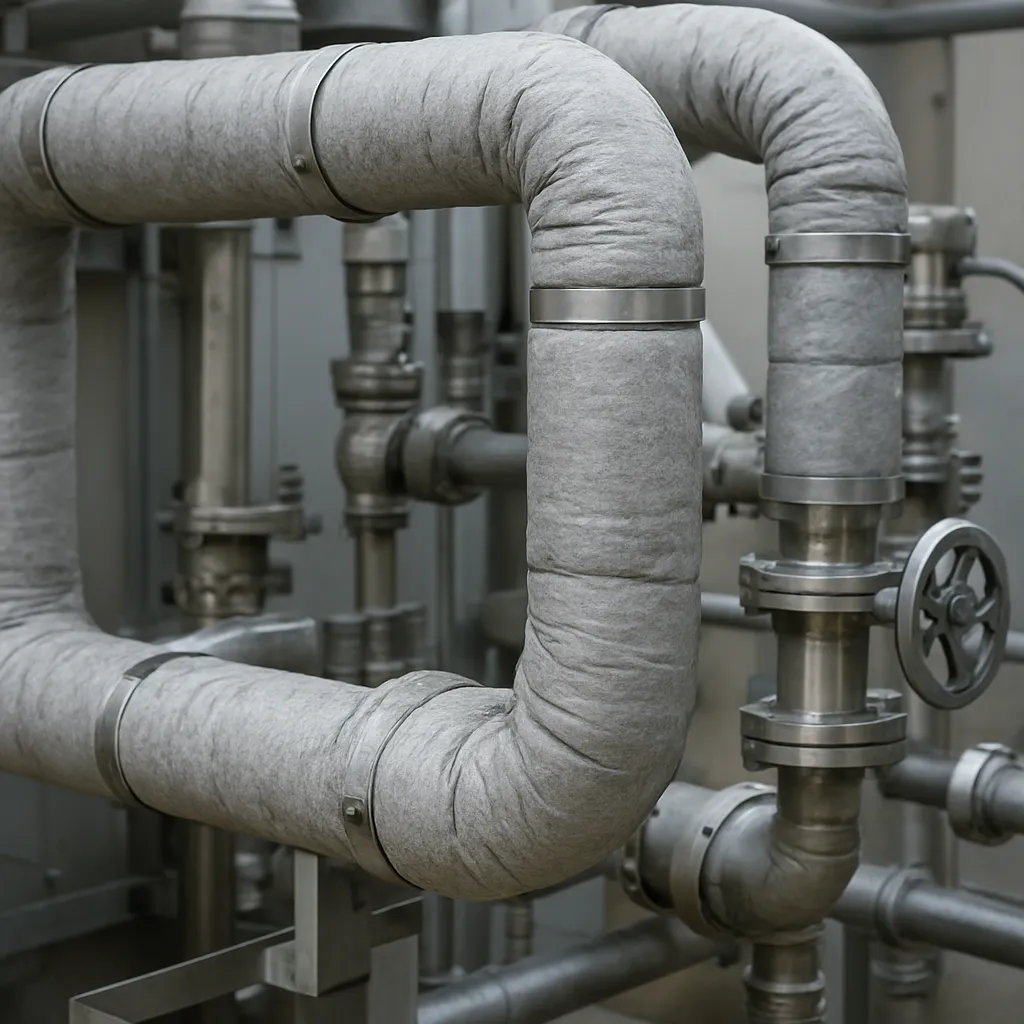

Aby zminimalizować straty ciepła i ograniczyć parowanie medium, rury kriogeniczne są często wyposażane w zaawansowane warstwy izolacyjne. Najczęściej stosowane rozwiązania to próżniowe rury z próżniową otuliną, izolacja z pianki poliuretanowej, a w aplikacjach naukowych i kosmicznych — MLI (Multi-Layer Insulation).
- Próżniowa otulina: rura wewnętrzna (transportowa) jest umieszczona w rurze zewnętrznej i pomiędzy nimi tworzy się przestrzeń próżniową. Redukuje konwekcję i przewodzenie gazowe.
- MLI: wiele cienkich warstw folii i separatorów, stosowane w temperaturach bardzo niskich tam, gdzie minimalizacja promieniowania cieplnego jest kluczowa.
- Pianka i materiały kompozytowe: stosowane tam, gdzie wymagana jest jednocześnie wytrzymałość mechaniczna i izolacja.
Elementy kompensacyjne i podpory
Ze względu na duże przemieszczenia liniowe wynikające z ochłodzenia, systemy rurowe wymagają stosowania elementów kompensujących: manometryczne kompensatory, łuki, przesuwniki oraz specjalne podpory ślizgowe. Projektowanie podpór wymaga zapewnienia możliwości ruchu osiowego i minimalizacji przenoszenia naprężeń termicznych na urządzenia końcowe (zbiorniki, wymienniki).
- Podpory stałe lokalizują rury i przenoszą obciążenia; muszą mieć niską przewodność cieplną lub przerwy izolacyjne.
- Podpory ślizgowe umożliwiają przesuw osiowy; powierzchnie ślizgowe trzeba zabezpieczyć przed zatarciem i adhezją w niskich temperaturach.
- Manometryczne kompensatory i fałdy (bellows): stosowane do absorpcji wydłużeń bez generowania nadmiernych naprężeń.
Metody łączenia i montaż
W kryogenicznych instalacjach łączenia rurowe muszą gwarantować szczelność i wytrzymałość przy bardzo niskich temperaturach. Typowe metody to spawanie TIG (GTAW), spawanie elektronowe, lutowanie twarde oraz złącza mechaniczne zaprojektowane specjalnie do kriogeniki. Spawanie staje się preferowaną metodą w większości przemysłowych zastosowań ze względu na trwałość i minimalne opory termiczne.
Zasady spawania
- Stosowanie niskiej emisji zanieczyszczeń oraz procedur kwalifikowanych.
- Kontrola mikrostruktury zgrzewu i strefy wpływu ciepła (HAZ), aby uniknąć kruchego pękania.
- Badania nieniszczące: radiografia (RT), ultradźwięki (UT), testy szczelności i badania penetracyjne.
W przypadku połączeń demontowalnych stosuje się uszczelnienia metaliczne (np. uszczelki kobaltowe lub miedziane) i połączenia kołnierzowe zaprojektowane do pracy w kriogenicznych warunkach. Uszczelki elastomerowe nie są zalecane przy bardzo niskich temperaturach ze względu na utratę elastyczności.
Bezpieczeństwo i eksploatacja
Systemy kriogeniczne stawiają specyficzne wymagania BHP. Najważniejsze zagadnienia to: zarządzanie parowaniem, ryzyko zadławienia tlenkiem (oxygen deficiency hazard, ODH), zagrożenia związane z rozszerzalnością gazów, ryzyko pożaru w przypadku paliw (np. ciekły wodór) oraz ryzyko eksplozji przy niewłaściwej obsłudze zbiorników ciśnieniowych.
- Systemy odtleniania i monitoringu ODH: pomiary stężenia tlenu w pomieszczeniach i awaryjne systemy wentylacji.
- Zawory bezpieczeństwa i układy upustowe: projektowane do pracy w temperaturach kryogenicznych i odporne na zamarzanie.
- Procedury awaryjne: szybkie odcięcie dopływu, bezpieczne odparowanie i wentylacja obszaru.
Specyfika mediom
Każde medium kriogeniczne ma inne właściwości i zagrożenia: ciekły hel wymaga bardzo niskich temperatur (ok. 4 K), cieczne węglowodory (np. LNG) są palne i potrzebują innych środków ochronnych; ciekły tlen zwiększa ryzyko zapłonu i wymaga materiałów i środowisk bez zanieczyszczeń olejowych. Dla ciekłego wodoru dodatkowym wyzwaniem jest przenikanie (permeacja) przez niektóre materiały oraz ekstremalna mała cząsteczka, co komplikuje szczelność.
Normy, walidacja i testy
Projekty rurowe dla kriogeniki muszą spełniać odpowiednie normy i przepisy. W zależności od kraju i zastosowania będą to normy takie jak ASME (kody kotłów i zbiorników ciśnieniowych), normy EN i ISO dotyczące projektowania, jakości materiałów i badań nieniszczących. Ważne są również przepisy dotyczące transportu materiałów niebezpiecznych (ADR) w przypadku przewozu kriogenicznych substancji.
- Testy szczelności: testy gazowe (np. azotem), próby ciśnieniowe (hydrostatyczne) oraz testy przy cyklach termicznych.
- Walidacja izolacji: pomiar strat cieplnych, testy próżni i sprawdzenie integralności MLI.
- Kontrola jakości po spawaniu: RT, UT, badania makroskopowe i mikrostrukturalne.
Zastosowania praktyczne
Rury kriogeniczne znajdują zastosowanie w wielu branżach:
- Przemysł gazowy i energetyka — transport LNG, magazynowanie ciekłych gazów, sieci dystrybucyjne.
- Przemysł medyczny i biotechnologia — krioprezerwacja, chłodzenie systemów MRI.
- Nauka i badania — chłodzenie detektorów, akceleratory cząstek, eksperymenty w niskich temperaturach.
- Aerospace — systemy chłodzenia instrumentów, satelity i technologie kosmiczne.
Przykłady rozwiązań
W praktyce używa się kombinacji próżniowej otuliny z MLI w systemach dla akceleratorów i detektorów, podczas gdy w instalacjach LNG częściej spotyka się izolację z pianki poliuretanowej i konstrukcje wielowarstwowe z rurami osłonowymi. W systemach mobilnych (np. cysterny) ważne są lekkie kompozyty i konstrukcje z aluminium, z zachowaniem zasad kompensacji skurczu i zabezpieczeń przeciwciśnieniowych.
Konserwacja i serwis
Poprawna eksploatacja i utrzymanie instalacji ogranicza ryzyko awarii. Kluczowe czynności konserwacyjne to regularne inspekcje szczelności, monitoring stanu próżni w otulinie, kontrola stanu podpór i uszczelek oraz okresowa kontrola zaworów bezpieczeństwa. W przypadku wykrycia nieszczelności konieczne jest szybkie odłączenie sekcji i naprawa zgodnie z zatwierdzonymi procedurami spawalniczymi.
- Zapobieganie kondensacji i zamarzaniu wokół punktów przyłączeniowych.
- Używanie kompatybilnych materiałów smarujących i środków chemicznych przy pracy z tlenem.
- Regularne szkolenia personelu z zakresu procedur awaryjnych i pracy z kriogeniką.
Wyzwania projektowe i nowe technologie
Postęp w materiałach kompozytowych, technikach spawania (np. spawanie laserowe, spawanie tarciowe) oraz rozwój MLI i zaawansowanych powłok niskoemisyjnych prowadzi do coraz wydajniejszych systemów. Jednak nadal największe wyzwania to redukcja strat cieplnych przy rosnącej efektywności kosztowej, zapewnienie długoterminowej szczelności oraz integracja systemów monitoringu i diagnostyki w czasie rzeczywistym.
W wielu projektach przemysłowych priorytetem staje się optymalizacja kosztów cyklu życia instalacji, co prowadzi do wyboru rozwiązań łączących trwałość materiałów z niskimi stratami energii oraz minimalną pracochłonnością serwisową. Rozwiązania cyfrowe, takie jak modelowanie CFD, symulacje termomechaniczne i cyfrowe bliźniaki, stają się standardem przy projektowaniu zaawansowanych układów rurowych dla kriogeniki.
