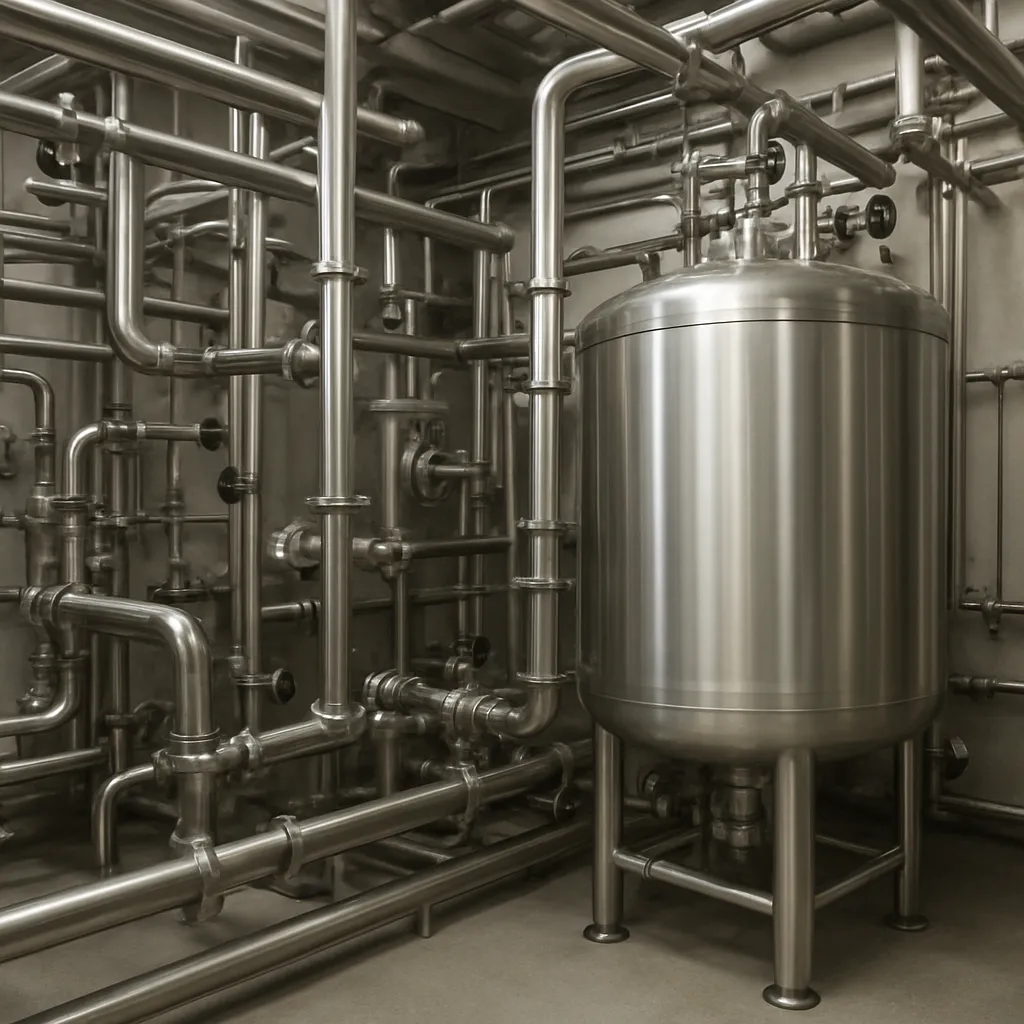

Instalacje procesów fermentacyjnych wymagają precyzyjnego doboru elementów konstrukcyjnych, z których jednymi z najważniejszych są rury. To przez nie przepływają surowce, produkty pośrednie i końcowe, media myjące oraz gazy niezbędne do prawidłowego przebiegu procesu. W artykule omówię specyfikę doboru materiałów, kwestie związane z higiena i aseptyczność, rozwiązania techniczne poprawiające wydajność i trwałość systemów oraz praktyczne wskazówki dotyczące eksploatacji i utrzymania instalacji.
Materiały i konstrukcja rur w instalacjach fermentacyjnych
Wybór odpowiednich rur determinowany jest przez wiele czynników: rodzaj medium (płynne, gazowe, zawiesiny), parametry procesu (temperatura, ciśnienie), wymagania sanitarne oraz kompatybilność chemiczna. Rury muszą spełniać standardy wytrzymałościowe oraz być odporne na korozję i degradację biologiczną.
Materiały stosowane najczęściej
- Stal nierdzewna (AISI 316L, 304) — najpopularniejszy wybór ze względu na odporność na korozję, możliwość pasywacji powierzchni i łatwość czyszczenia. Powierzchnie polerowane minimalizują osadzanie mikroorganizmów.
- Tworzywa sztuczne (PE, PP, PTFE) — stosowane w miejscach o niższych wymaganiach ciśnieniowych lub tam, gdzie konieczna jest odporność chemiczna na agresywne środki czyszczące.
- Stopy specjalne i powłoki ceramiczne — wykorzystywane tam, gdzie wymagana jest wyjątkowa odporność na ścieranie lub agresywne środowisko.
Konstrukcja i połączenia
W instalacjach fermentacyjnych kluczowe znaczenie mają gładkie wewnętrzne powierzchnie rur, ograniczające turbulencje i punkty osadzania cząstek. Połączenia powinny być zaprojektowane tak, aby umożliwiać CIP (Cleaning-In-Place) i aseptyczne rozłączenie: złącza Tri-Clamp, połączenia spawane orbitalnie, uszczelki z materiałów klasy żywnościowej.
- Spawy orbitalne minimalizują ryzyko zagnieżdżenia zanieczyszczeń i są zalecane w liniach procesowych.
- Uszczelnienia muszą być kompatybilne z temperaturą i środkami chemicznymi — często stosuje się elastomery silikonowe lub EPDM w wersjach dopuszczonych do użycia w przemyśle spożywczym.
- Izolacja termiczna rur jest ważna dla kontroli warunków procesu oraz energooszczędności — warto stosować izolacje z materiałów odpornych na parę wodną i działanie środków czyszczących.
Aseptyczność, higiena i systemy czyszczenia
Procesy fermentacyjne są wrażliwe na zakażenia i zanieczyszczenia, dlatego utrzymanie aseptycznośći higiena są absolutnie kluczowe. Nieprawidłowa konserwacja rur może prowadzić do obniżenia wydajności fermentacji, zwiększonej produkcji metabolitów ubocznych, a nawet skażenia całej partii produktu.
Metody utrzymania czystości
- CIP — metoda mycia instalacji bez ich demontażu; obejmuje sekwencję płukania wodą, detergentu (alkalicznego lub kwaśnego) i dezynfekcji. Profil programów CIP musi być dopasowany do rodzaju zanieczyszczeń i materiałów konstrukcyjnych.
- SIP (Sterilization-In-Place) — sterylizacja w miejscu, zwykle parą nasyconą; wykorzystywana do eliminacji mikroorganizmów przed fazą inokulacji.
- Mechaniczne i chemiczne metody usuwania biofilmu — biofilm na ściankach rur może chronić mikroorganizmy przed środkami chemicznymi; konieczne jest stosowanie programów CIP o odpowiedniej prędkości przepływu, temperaturze i stężeniu detergentów.
Parametry procesu mycia
Dla skutecznego CIP istotne są: temperatura, czas ekspozycji, stężenie środka, prędkość przepływu oraz topologia rurociągu. Rurociągi z licznymi złączami, pętlami i obszarami o niskim przepływie wymagają szczególnej uwagi. Z tego względu projektowanie instalacji powinno ułatwiać procesy mycia i skracać martwe przestrzenie.
Projektowanie instalacji i integracja z fermentorami
Dobrze zaprojektowana sieć rur wpływa bezpośrednio na stabilność warunków procesu fermentacyjnego, optymalizację strat ciśnienia oraz kontrolę transferu ciepła. Należy planować instalację z myślą o elastyczności produkcji, bezpieczeństwie i łatwości utrzymania.
Aspekty projektowe
- Minimalizacja długości i liczby złączy oraz eliminacja martwych przestrzeni zmniejszają ryzyko kontaminacji.
- Stosowanie odwodnień i spadków w rurociągach zapobiega gromadzeniu się resztek płynów.
- Umożliwienie szybkich zmian kierunku przepływu i przeniesienia między fermentorami — systemy zaworów wielodrożnych i panele sterowania są niezbędne w zakładach o zmiennych partiach produkcyjnych.
Instrumentacja i kontrola
Systemy pomiarowe montowane przy rurach (czujniki temperatury, ciśnienia, pH, przewodnictwa) muszą być kompatybilne z warunkami procesu i umożliwiać szybkie kalibracje. Zastosowanie zdalnego monitoringu i automatycznych alarmów zwiększa bezpieczeństwo procesu i ułatwia diagnostykę awarii.
Wymiana ciepła i wpływ instalacji rurowych na proces
Rury służące do obiegu chłodziwa lub pary mają wpływ na kontrolę temperatury fermentacji — procesy biologiczne są wrażliwe na nawet niewielkie odchylenia temperaturowe. Dobrze zaprojektowane wymienniki ciepła oraz właściwy dobór średnic i długości rur umożliwiają precyzyjną regulację warunków.
- Wymienniki płytowe i rurowe integruje się z rurociągami za pomocą niskopodporowych połączeń, aby minimalizować straty ciśnienia.
- Materiały rur obiegów chłodzących powinny być odporne na korozję i kawitację, zwłaszcza w układach z czynnikiem chłodzącym o dużej przewodności cieplnej.
Konserwacja, inspekcja i trwałość systemów rurowych
Monitorowanie stanu rur i ich regularna konserwacja przedłużają żywotność instalacji i zmniejszają ryzyko awarii krytycznych. Plan utrzymania ruchu powinien obejmować zarówno działania rutynowe, jak i inspekcje specjalistyczne.
Procedury konserwacyjne
- Okresowe testy nieniszczące (UT, radiografia) w celu wykrywania korozji ścianek i pęknięć.
- Kontrola stanu uszczelek i szybka wymiana elementów zużywających się.
- Regularne próby szczelności i przeglądy połączeń spawanych.
Monitorowanie mikrobiologiczne
Oprócz mechanicznej konserwacji niezbędne jest regularne badanie próbek z rurociągów w kierunku obecności mikroorganizmów i biofilmu. Wprowadzenie programów kontrolnych pozwala wcześnie wykryć nieprawidłowości i ograniczyć straty produkcyjne.
Normy, certyfikaty i wymagania prawne
Branża fermentacyjna podlega rygorystycznym przepisom sanitarnym i normom technicznym. Rury i komponenty muszą spełniać wymogi dotyczące materiałów dopuszczonych do kontaktu z żywnością lub farmaceutykami, a także normy dotyczące bezpieczeństwa ciśnieniowego.
- Normy dotyczące stali nierdzewnej i spawów (np. PN, EN, ASME) — gwarantują zgodność materiałową i technologiczną.
- Wymagania sanitarne i walidacje procesów CIP/SIP — dokumentacja CL (Cleaning Validation) jest często wymagana w przemyśle farmaceutycznym.
- Certyfikaty materiałowe i atesty higieniczne dla elementów stykających się z produktem.
Praktyczne wskazówki projektowe i operacyjne
Na etapie projektowania oraz eksploatacji warto uwzględnić kilka prostych, ale istotnych zasad, które poprawią niezawodność systemu:
- Stosuj rury o gładkich, polerowanych powierzchniach wewnętrznych — ułatwia to czyszczenie i ogranicza osadzanie.
- Zaprojektuj odpowiednią geometrię tras rurociągów, aby minimalizować martwe przestrzenie i ułatwić spłukiwanie.
- Wprowadź redundancje w kluczowych obiegach — umożliwi to ciągłość procesu podczas przeglądów.
- Wybieraj materiały z uwzględnieniem trwałośći kompatybilności chemicznej ze środkami myjącymi.
- Dokumentuj procedury CIP/SIP i regularnie weryfikuj ich skuteczność mikrobiologiczną.
Nowe technologie i kierunki rozwoju
W obrębie instalacji rurowych obserwujemy rozwój w zakresie materiałów i technologii montażu. Technologie przyspawania orbitalnego, powłoki antybakteryjne, systemy monitoringu stanu rur w czasie rzeczywistym oraz rozwiązania modułowe usprawniają projektowanie i konserwację instalacji fermentacyjnych. Inwestycje w automatyzację i digitalizację przyczyniają się do lepszej kontroli procesu oraz optymalizacji kosztów eksploatacyjnych.
Rozwój bioprocesów o dużej skali wymaga ciągłego dopasowywania rozwiązań rurowych do nowych wyzwań — od skomplikowanych mieszanin po wrażliwe szczepy mikroorganizmów. Skuteczne połączenie wiedzy technologicznej, materiałowej i higienicznej jest kluczem do stabilnej i wydajnej fermentacji.
