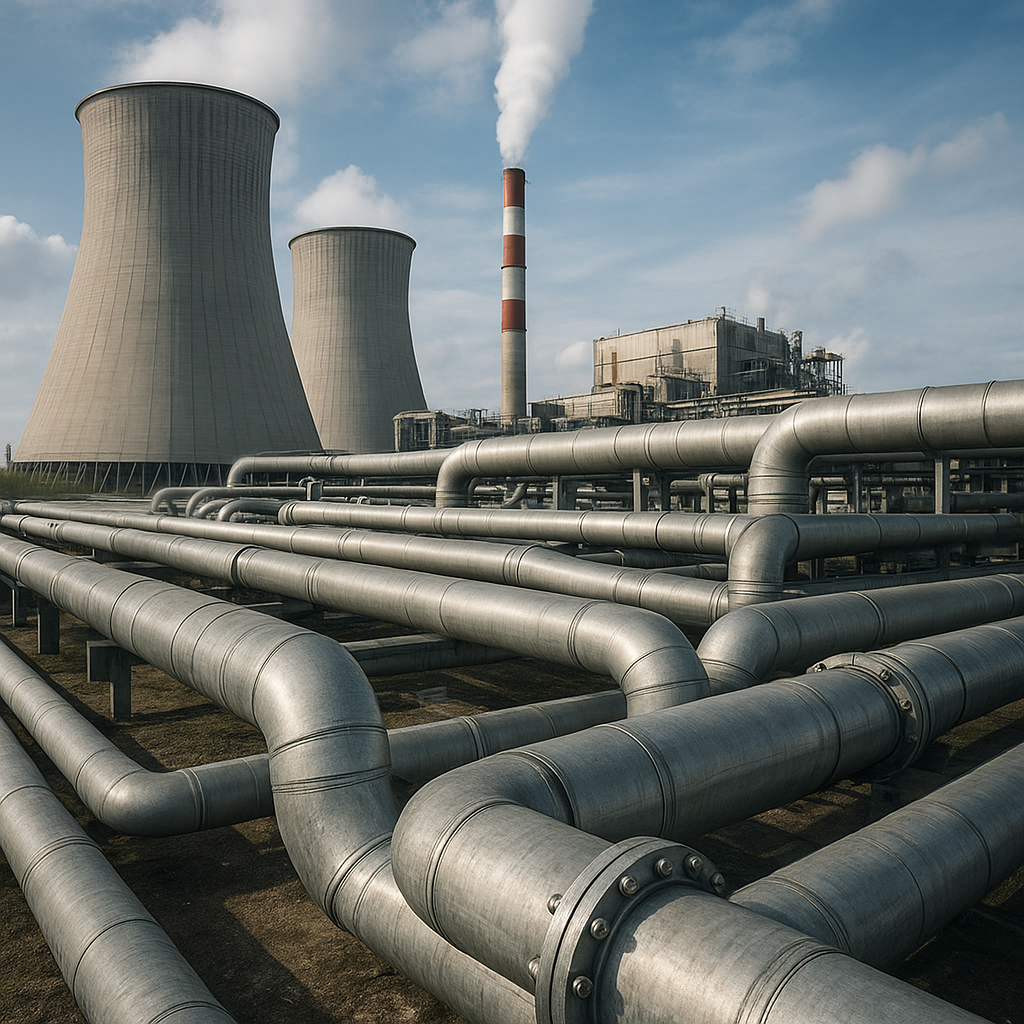

Rury są jednym z najważniejszych elementów infrastruktury każdej elektrowni konwencjonalnej — od kotłów i turbin po systemy chłodzenia i odprowadzania spalin. Ich obecność decyduje o sprawności, niezawodności oraz bezpieczeństwie całego zakładu. W artykule omówione zostaną główne zastosowania rur w różnych częściach instalacji energetycznych, wymagania materiałowe i konstrukcyjne, a także aspekty eksploatacyjne i technologiczne wpływające na długotrwałą pracę systemów rurociągów.
Rola rur w cyklu cieplnym i systemach pomocniczych
W konwencjonalnych elektrowniach cieplnych, bazujących na spalaniu paliw kopalnych lub biomasy, rury pełnią funkcję nośników mediów o bardzo zróżnicowanych parametrach: pary o wysokim ciśnienie i temperaturze, wody zasilającej, kondensatu, chemicznie uzdatnionej wody kotłowej, a także wody chłodzącej oraz spalin. Kluczowe obiegi, w których rurociągi odgrywają zasadniczą rolę, to:
- rurociągi podające parę wysokoprężną z kotła do turbiny,
- systemy doprowadzające wodę zasilającą do kotła oraz powrót kondensatu,
- sieci chłodzące — od rur chłodniczych w wymiennikach ciepła po kanały w chłodniach kominowych,
- kanały transportowe spalin i układy odprowadzania skroplin i kondensatów,
- rury transportujące paliwo w postaci gazu, pary wodnej czy olejów do palenisk.
Każdy z tych obiegów stawia odmienne wymagania dotyczące średnicy, grubości ścianki, rodzaju połączeń, a także parametrów materiałowych, co ma bezpośredni wpływ na dobór rury i technologie montażu.
Rury parowe i ich specyfika
Rurociągi parowe przenoszą media o wysokiej temperaturze i ciśnieniu, dlatego ich budowa musi gwarantować minimalne straty ciśnienia, ograniczoną rozszerzalność cieplną oraz odporność na zmęczenie termiczne. Najczęściej stosowane są rury ze stali węglowej o podwyższonej wytrzymałości lub stopy niskostopowe dla wyższych parametrów (np. do kotłów nadkrytycznych). Szczególne znaczenie ma projektowanie kompensatorów termicznych, podpór i kotwic, które kontrolują przemieszczenia osiowe i promieniowe.
Materiały, konstrukcja i normy
Dobór materiałów rurociągów w energetyce konwencjonalnej to kompromis pomiędzy trwałośćą, kosztami i odpornością na agresywne warunki pracy. Najczęściej spotykane materiały to:
- stal węglowa — szeroko stosowana w obiegach niskiego i średniego ciśnienia,
- stale stopowe i nierdzewne — używane tam, gdzie wymagana jest wyższa odporność na korozyjność i temperaturę,
- rury z powłokami lub zgrzewanymi wykładzinami — stosowane w kanałach spalin i dla substancji żrących,
- kompozyty i materiały polimerowe — w specyficznych instalacjach pomocniczych o niższych parametrach.
Ważnym aspektem są też normy i specyfikacje techniczne, które wymagają kwalifikacji materiałów i procedur spawania. W energetyce międzynarodowo uznawane są wytyczne takie jak ASME, PN-EN czy DIN, które określają dopuszczalne parametry, klasy materiałowe i procedury badań nieniszczących. Projektując rurociągi, inżynierowie muszą brać pod uwagę:
- czynniki mechaniczne — naprężenia, drgania, udary termiczne,
- właściwości chemiczne medium — obecność CO2, SOx, chlorków czy siarki,
- warunki środowiskowe — temperatura otoczenia, wilgotność, możliwość zanieczyszczeń.
Połączenia, izolacja i powłoki ochronne
W zależności od miejsca montażu stosuje się połączenia spawane, kołnierzowe, gwintowane lub zaciskowe. W obiegach parowych dominują połączenia spawane o wysokiej jakości wykonania. Izolacja termiczna to kolejny kluczowy element — zapobiega stratom ciepła, ogranicza ryzyko parowania i chroni personel. Na rury narażone na korozję stosuje się różne powłoki: malarskie, bitumiczne, ceramiczne i wykładziny wewnętrzne. Dobre zabezpieczenie powierzchni pozwala wydłużyć odstępy między remontami i zmniejszyć koszty eksploatacji.
Eksploatacja, diagnostyka i utrzymanie ruchu
Utrzymanie rurociągów w sprawności wymaga systematycznych działań z zakresu inspekcja i monitoringu. W praktyce stosuje się zarówno rutynowe kontrole wizualne, jak i zaawansowane techniki NDT: ultradźwiękowe pomiary grubości ścianki, radiograficzne badania spoin, testy penetracyjne czy badania magnetyczno-proszkowe. W przypadku rurociągów przesyłowych używa się także technologii piggingu do mechanicznego czyszczenia i inspekcji wewnętrznej.
Problemy eksploatacyjne i metody ich przeciwdziałania
Główne zagrożenia dla rurociągów to korozja (również korozja naprężeniowa), erozja spowodowana cząstkami stałymi w medium, pęknięcia zmęczeniowe i nieszczelności na złączach. Skuteczne metody ograniczania tych problemów obejmują:
- kontrolę chemii wody kotłowej — dozowanie inhibitorów i odmulanie,
- monitoring stanu technicznego przez czujniki temperatury, ciśnienia i naprężeń,
- stosowanie powłok antykorozyjnych i wewnętrznych wykładzin,
- regularne planowane przeglądy i remonty spawaniecze i wymiennych odcinków rurociągów.
Nowoczesne elektrownie coraz częściej wykorzystują systemy diagnostyczne oparte na czujnikach IoT i analizie danych (predictive maintenance), co pozwala przewidywać awarie zanim wystąpią i optymalizować harmonogramy konserwacji.
Projektowanie i montaż: aspekty bezpieczeństwa i ergonomii
Projektowanie rurociągów w energetyce konwencjonalnej wymaga harmonijnego połączenia wiedzy z zakresu mechaniki płynów, wytrzymałości materiałów i zasad bezpieczeństwa przemysłowego. Kluczowe kwestie projektowe to m.in.:
- dobór odpowiednich średnic i spadków dla zapewnienia przepływu i odprowadzania kondensatu,
- umiejscowienie zaworów odcinających i bezpieczeństwa,
- zastosowanie kompensatorów i uchwytów, aby kontrolować odkształcenia termiczne,
- dostępność obsługi i serwisu — przestrzeń do inspekcji i wymiany elementów.
Wszystkie te elementy mają bezpośredni wpływ na bezpieczeństwo pracy personelu i minimalizację ryzyka wycieków oraz awarii katastrowych. W trakcie montażu krytyczne są procedury kontroli jakości, testy ciśnieniowe po zakończeniu montażu oraz rejestracja spoin i materiałów zgodnie z wymogami norm.
Wpływ nowych technologii i trendów na projektowanie rurociągów
Rozwój technologii materiałowych, digitalizacja i rosnące wymagania środowiskowe wpływają na zmiany w projektowaniu rurociągów. Wśród istotnych trendów można wymienić:
- przejście do wyższych parametrów pracy w nowych jednostkach (ultra‑supercritical), co wymaga specjalistycznych stopów i dokładnej kontroli procesów spawania,
- adaptację instalacji do współpracy z paliwami alternatywnymi (nawet z dodatkiem hydrogenu), co wiąże się z koniecznością stosowania materiałów odpornych na kruchość wodorową,
- integrację systemów SCADA i czujników do ciągłego monitoringu stanu rurociągów,
- zastosowanie powłok samonaprawczych i zaawansowanych technologii powlekania dla przedłużenia żywotności instalacji.
Specjalne zastosowania: od odprowadzania spalin po przesył CO2
Poza klasycznymi obiegami cieplnymi, rury w elektrowniach służą także do transportu produktów ubocznych procesu spalania i gazów. Kanały spalinowe, instalacje odsiarczania i odazotowania (FGD, SCR) wykorzystują rurociągi i kanały wykonane z materiałów odpornych na agresywne składy chemiczne. W kontekście transformacji energetycznej zyskuje znaczenie także przesył CO2 do składowania geologicznego (CCS), gdzie rurociągi muszą sprostać wymaganiom szczelności i długotrwałości.
Przykładowe rozwiązania w instalacjach odsiarczania i oczyszczania spalin
Systemy odsiarczania wymagają rurociągów o dużej odporności na korozję mokrą i chemiczną. Stosuje się rury wyłożone tworzywami sztucznymi, staliami kwasoodpornymi lub z zastosowaniem kompozytów. W projektach modernizacyjnych często stosowane są modułowe układy rurociągów, które ułatwiają wymianę elementów i serwis bez długotrwałych postojów zakładu.
Ekonomia i lifecycle rurociągów
Koszty inwestycyjne i eksploatacyjne związane z rurociągami stanowią istotną część budżetu elektrowni. W analizach lifecycle bierze się pod uwagę:
- koszty materiałów i montażu,
- koszty izolacji i powłok ochronnych,
- wydatki na inspekcje i remonty,
- straty energii wynikające z przewodzenia ciepła przez rurociągi.
Optymalizacja kosztów wymaga uwzględnienia długoterminowej trwałości instalacji — czasami droższy materiał początkowy (np. stal o wyższej odporności) jest ekonomicznie uzasadniony przez wydłużenie okresu eksploatacji bez konieczności remontów. W planowaniu inwestycji ważna jest także możliwość rozbudowy i adaptacji rurociągów do przyszłych technologii, co wpływa na elastyczność zakładu.
Aspekty środowiskowe i regulacje
Rurociągi w energetyce muszą być projektowane z myślą o minimalizowaniu wpływu na środowisko: szczelność połączeń, redukcja emisji poprzez szczelne transporty gazów i cieczy oraz bezpieczne systemy przechwytywania i odprowadzania zanieczyszczeń. Coraz częściej wprowadzane są również wymogi dotyczące odzysku ciepła i minimalizacji strat, co przekłada się na konieczność stosowania lepszych izolacji i optymalizacji tras rurociągów.
Rola rur w energetyce konwencjonalnej jest wielowymiarowa — od podstawowego zadania transportowego po kluczowy wpływ na wydajność i bezpieczeństwo pracy całej elektrowni. Ich prawidłowy dobór, wykonanie i utrzymanie są fundamentem niezawodnej i efektywnej produkcji energii.
