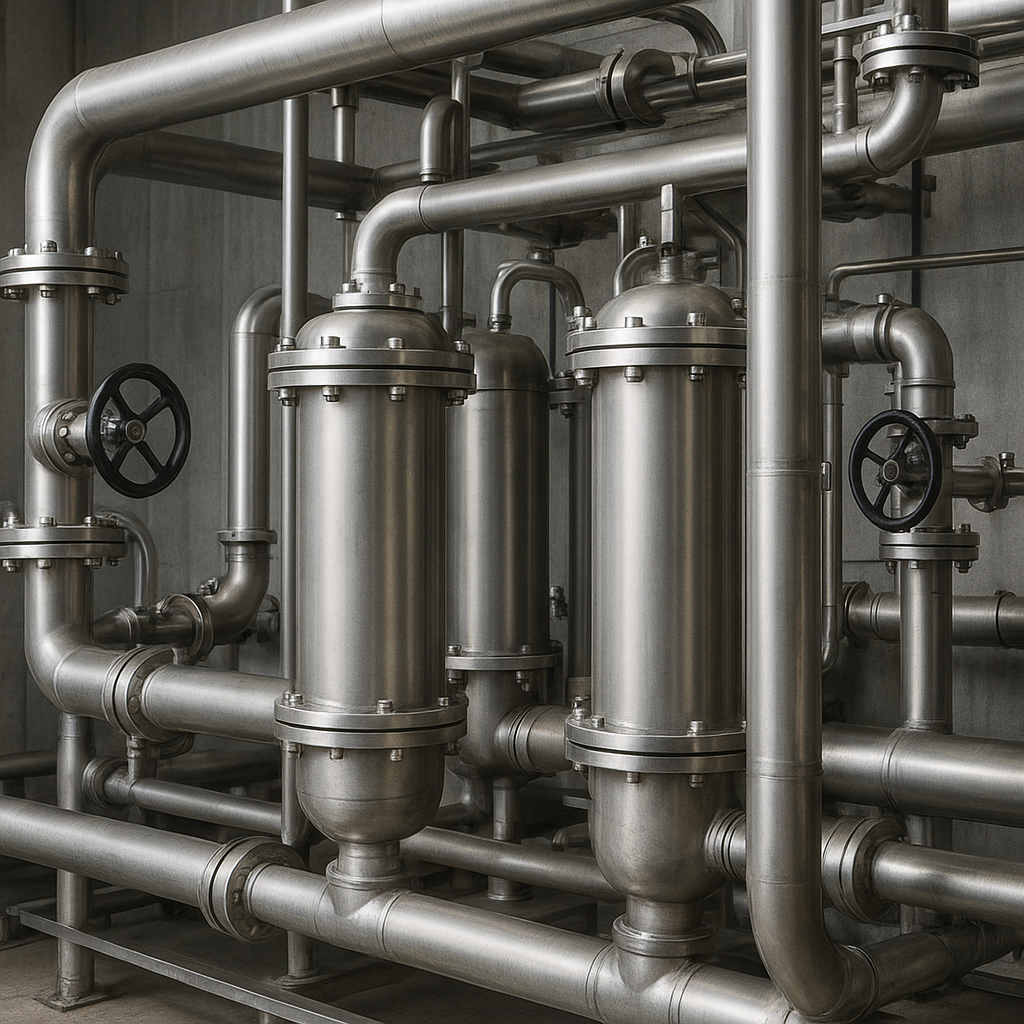

Rury są kluczowym elementem wielu instalacji filtracyjnych w przemyśle — od oczyszczalni ścieków, przez zakłady chemiczne, po systemy odpylania w energetyce. Poprawny wybór, projektowanie i eksploatacja instalacji rurowych wpływają bezpośrednio na skuteczność procesów filtracyjnych, koszty operacyjne oraz bezpieczeństwo zakładu. W poniższym tekście omówię rodzaje rur stosowanych w systemach filtracji, kryteria doboru, problemy eksploatacyjne oraz dobre praktyki montażu i utrzymania.
Materiały i typy rur stosowanych w systemach filtracji
Dobór odpowiedniego materiału rury zależy od właściwości medium, temperatury pracy, ciśnienia oraz obecności czynników ściernych i chemicznych. Najczęściej spotykane rozwiązania to:
- Rury stalowe (węglowe) — stosowane tam, gdzie wymagane są duże wytrzymałości mechaniczne i przystępna cena. Często stosowane z powłokami antykorozyjnymi lub z wykładzinami.
- Rury ze stali nierdzewnej (np. 304, 316) — wybierane przy kontakcie z agresywnymi chemikaliami, wysoką temperaturą lub tam, gdzie wymagana jest wysoka higiena procesu (np. przemysł spożywczy).
- Tworzywa sztuczne (PVC, PP, HDPE, PVDF) — lekkie, odporne na wiele chemikaliów i zasadowe środowiska; ograniczeniem bywają temperatura pracy i wytrzymałość mechaniczna.
- Rury wykładane (gumowe, PTFE, ceramiczne) — stosowane przy intensywnym ścieraniu lub agresywnych chemikaliach; wykładziny wydłużają żywotność instalacji.
- Rury kompozytowe (np. GRP) — oferują dobrą odporność korozyjną i niską wagę; są użyteczne w instalacjach o skomplikowanych geometriach i tam, gdzie istotna jest izolacja elektrochemiczna.
Wybierając materiał, należy uwzględnić nie tylko odporność chemiczną, ale również właściwości mechaniczne, kompatybilność z systemami filtrów oraz wymogi norm i certyfikatów.
Projektowanie instalacji rurowych: kryteria i obliczenia
Projekt instalacji rurowej wymaga analiz hydraulicznych i mechanicznych. Najważniejsze parametry to przepływ, ciśnienie, spadek ciśnienia, prędkość medium oraz ograniczenia przestrzenne. Do typowych zadań projektowych należą:
- Dobór średnic nominalnych rurociągów na podstawie wymaganej wydajności i dopuszczalnych prędkości przepływu (zbyt duża prędkość zwiększa erozję i spadki ciśnienia, zbyt mała może powodować sedymentację cząstek).
- Obliczenia strat ciśnienia na odcinkach, armaturze i filtrach; uwzględnianie strat dynamicznych dla różnych stanów pracy (np. podczas płukania filtrów lub pracy awaryjnej).
- Analiza termiczna, jeśli system pracuje w podwyższonych temperaturach — wybór materiałów i kompensatorów kompensujących wydłużenie cieplne.
- Zastosowanie odpowiednich połączeń — spawanie, kołnierze, szybkozłącza lub zgrzewanie (w przypadku tworzyw) — w zależności od wymagań szczelności i mobilności elementów.
- Uwzględnienie drgań, udarów ciśnieniowych (waterhammer) i innych dynamicznych obciążeń; projektowanie podparć i zawieszeń.
Ważnym narzędziem projektowym jest modelowanie hydrauliczne (czasem CFD) pozwalające przewidzieć rozkład prędkości i miejsc potencjalnej erozji lub osadzania się zawiesin.
Problemy eksploatacyjne i metody ich ograniczania
W eksploatacji systemów filtracyjnych najczęściej występujące problemy związane z rurociągami to korozja, abrazja, nieszczelności i zatkania. Do rozwiązań ograniczających te usterki należą:
- Stosowanie materiałów odpornych na korozję lub wykładzin (np. PTFE, ceramika).
- Optymalizacja prędkości przepływu: zapobieganie powstawaniu miejsc niskiego przepływu, w których osadzają się cząstki.
- Regularne czyszczenie i płukanie rurociągów oraz stosowanie systemów pigging (przeciąganie urządzeń czyszczących), szczególnie w instalacjach z gęstymi zawiesinami.
- Zastosowanie filtrów wstępnych, cyklonów lub separatorów do usuwania większych frakcji przed głównymi filtrami.
- Kontrola stanu uszczelnień i uszczelnienia przy połączeniach kołnierzowych — wymiana materiału uszczelek zgodnie z cyklem konserwacyjnym.
- Monitorowanie stanu mechanicznego przez inspekcje endoskopowe, pomiary grubości ścianki ultradźwiękami oraz testy penetracyjne przy spawach.
W systemach odpylania i pneumatycznego transportu pyłów szczególną uwagę należy zwrócić na zjawisko erosji w miejscach zmian kierunku przepływu i na złączach, gdzie prędkości i turbulencje są największe.
Montaż, połączenia i armatura
Prawidłowy montaż instalacji rurociągowej oraz dobór armatury mają wpływ na szczelność i wygodę eksploatacji. Kluczowe elementy to:
- Rodzaj połączeń: spawane połączenia dla metali, zgrzewane dla PE/PVC, kołnierzowe tam, gdzie wymagany jest dostęp serwisowy.
- Zastosowanie kompensatorów elastycznych (gumowych lub metalowych) w celu kompensacji wydłużeń cieplnych i redukcji przenoszonych drgań.
- Dobór zaworów: zawory odcinające, regulacyjne i bezpieczeństwa powinny być kompatybilne z filtrowanym medium i parametrami pracy (np. temperaturą i ciśnieniem).
- Zachowanie właściwych spadków i nachyleń rurociągów w systemach grawitacyjnych i spustowych, aby zapobiegać zastojom oraz ułatwić odwadnianie i płukanie.
- Uszczelnienia i materiały połączeń — dobór uszczelek odpornych chemicznie i mechanicznie; stosowanie środków przeciwkorozyjnych na łączeniach kołnierzowych.
Konserwacja, diagnostyka i życie użytkowe
Skuteczna konserwacja rurociągów obejmuje harmonogram przeglądów, monitorowanie parametrów i planowanie wymian elementów. Zalecane praktyki to:
- Regularne kontrole szczelności i stanu izolacji termicznej.
- Pomiary grubości ścianki rury w newralgicznych punktach (uczestniczących w korozji lub abrazyjnym ścieraniu).
- Wdrożenie systemów monitoringu przepływu i ciśnienia z alarmami ostrzegającymi przed odchyleń od normy.
- Planowe czyszczenia i przeglądy po sezonach intensywnej pracy oraz przed planowanymi remontami.
- Dokumentowanie napraw i wymian w systemie zarządzania utrzymaniem ruchu (CMMS) celem analizy przyczyn awarii i optymalizacji kosztów.
Żywotność instalacji rurowej zależy od właściwego doboru materiałów, jakości montażu oraz stosowania odpowiednich procedur konserwacyjnych. Inwestycja w lepsze materiały lub wykładziny często zwraca się poprzez niższe koszty przestojów i napraw.
Przepisy, normy i aspekty bezpieczeństwa
Systemy filtracyjne i towarzyszące im rurociągi podlegają szeregowi przepisów i norm: normom spawalniczym, ciśnieniowym (np. flansze i zbiorniki ciśnieniowe), oraz przepisom BHP. Ważne elementy to:
- Spełnianie norm materiałowych i certyfikatów jakości (np. EN, PN, ASME) w zależności od obszaru zastosowania.
- Ocena ryzyka wybuchu pyłu (ATEX) w instalacjach przetwarzających pyły palne — dobór rur i armatury beziskrowej oraz odpowiednie uziemienie.
- Procedury bezpiecznego odłączania części instalacji podczas przeglądów oraz instrukcje pracy na gorąco dla spawaczy.
- Ochrona środowiska: minimalizacja wycieków i dopływów nieczystości do gleby i wód, właściwe odprowadzenie i neutralizacja substancji niebezpiecznych.
Przykładowe zastosowania i dobre praktyki
W praktyce rury w systemach filtracji przyjmują różne formy i rozwiązania zależne od specyfiki procesu. Kilka przykładów i wskazówek:
- W instalacjach filtrów workowych i kartuszowych rurowanie powinno umożliwiać szybkie odcinanie sekcji i dostęp serwisowy. Stosuje się kołnierze i szybkozłącza.
- W systemach odwodnienia i odwadniania osadów rury muszą mieć odpowiedni spadek i być odporne na ścieranie — często stosuje się wykładiny gumowe lub ceramiczne.
- W filtrach membranowych i ultrafiltracyjnych rurociągi powinny minimalizować martwe objętości, aby ograniczyć ryzyko kontaminacji i namnażania mikroorganizmów.
- W instalacjach z płukaniem wstecznym przewiduje się dodatkowe zawory i obejścia (bypass) oraz odpowiednio zaprojektowane połączenia do płukania depeszy i suszenia.
Stosowanie modularnych elementów rurociągowych i standaryzowanych komponentów ułatwia modernizacje i skraca czas przestojów serwisowych.
Podkreślone zagadnienia technologiczne
W trakcie projektowania i eksploatacji warto zwrócić szczególną uwagę na kilka aspektów o krytycznym znaczeniu: korozja, przepływ, ciśnienie, temperatura, uszczelnienia, spawanie, rury stalowe, konserwacja, żywotność oraz pigging. Każde z tych zagadnień wpływa na niezawodność i efektywność systemu filtracji.
Nowe technologie i innowacje
Rozwój materiałów i technik produkcji wpływa także na rury stosowane w filtracji przemysłowej. Warto zwrócić uwagę na:
- Zaawansowane powłoki antyerozyjne i antykorozyjne nanoszone natryskowo lub przez chemiczne wykladziny.
- Rury z inteligentnymi czujnikami wbudowanymi w ściankę, monitorujące temperaturę, lokalne naprężenia i szybkość korozji.
- Materiały kompozytowe o coraz lepszych parametrach mechanicznych i odporności chemicznej, zmniejszające masę konstrukcji.
- Technologie druku 3D do produkcji skomplikowanych kształtów rur i złączy, pozwalające na optymalizację przepływu i redukcję materiału.
Implementacja nowych rozwiązań powinna być poprzedzona analizą kosztów cyklu życia (LCC) oraz testami zgodności z istniejącą infrastrukturą.
