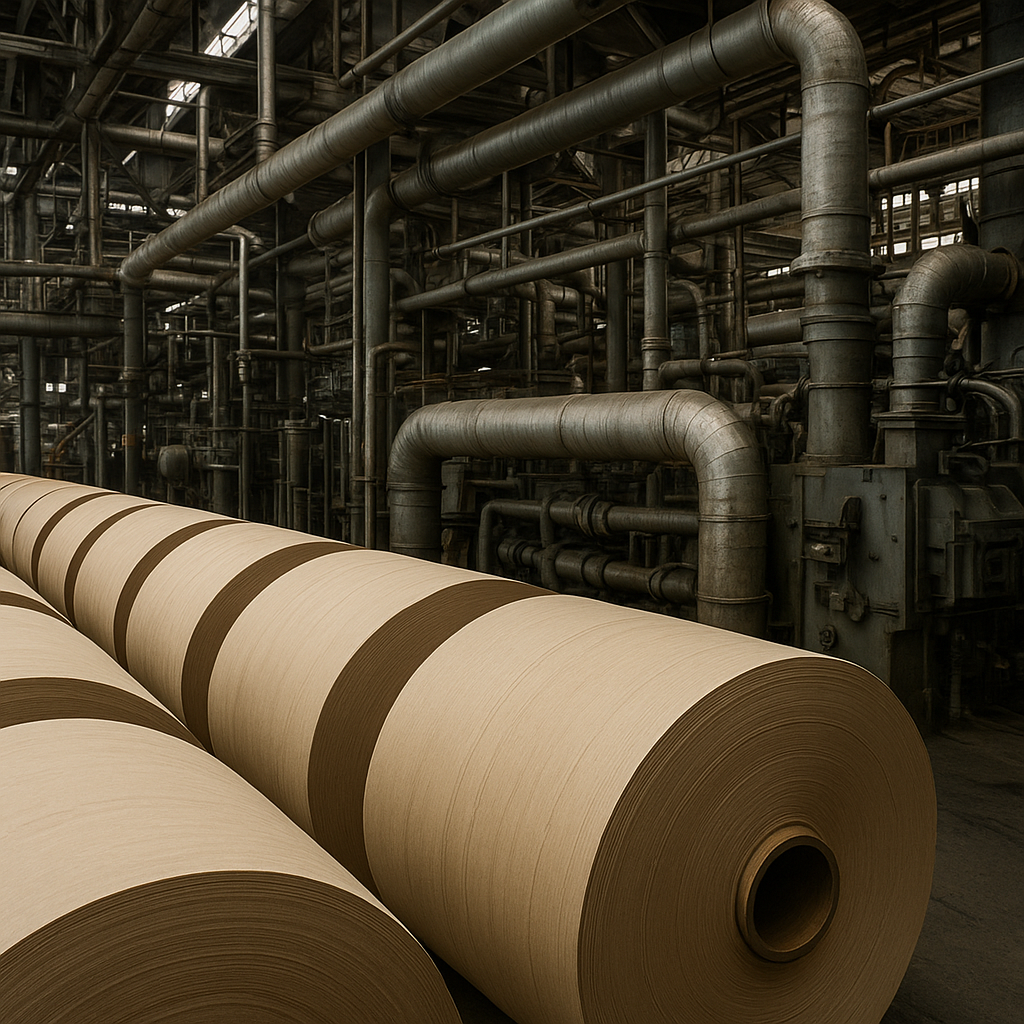

Rury odgrywają kluczową rolę w przemysłowym procesie produkcji papieru — od transportu masy celulozowej, przez systemy parowe i chłodzące, aż po odpływ wody i zagospodarowanie ścieków. Ich dobór, konstrukcja i eksploatacja wpływają bezpośrednio na efektywność zakładu, bezpieczeństwo procesu oraz jakość końcowego wyrobu. Poniższy tekst omawia materiały, konstrukcję, wymagania higieniczne, problemy eksploatacyjne oraz najnowsze rozwiązania technologiczne związane z rurami w branży papierniczej.
Materiały i konstrukcja rur stosowanych w przemyśle papierniczym
Dobór materiału rury zależy od wielu czynników: rodzaju medium (masa papiernicza, para, woda technologiczna, chemikalia), temperatury i ciśnienia pracy, agresywności chemicznej środowiska oraz wymagań dotyczących trwałości i kosztów. Najczęściej spotykane materiały to stal nierdzewna, węglowa, a także różne tworzywa sztuczne i kompozyty.
- Stal nierdzewna — wykorzystywana tam, gdzie wymagana jest odporność na korozję i czystość medium (np. w systemach masy bielonej i wodach procesowych o wysokich wymaganiach jakościowych). Gatunki takie jak 1.4404 (AISI 316L) są powszechne ze względu na wytrzymałość i odporność chemiczną.
- Stal węglowa — tańsza opcja stosowana w instalacjach parowych, kanałach odpływowych i tam, gdzie nie występuje bezpośredni kontakt z agresywnymi chemikaliami. Wymaga jednak powłok ochronnych lub malowania przeciwkorozyjnego.
- Tworzywa sztuczne (PVC, PE, PP, PVDF) — używane do transportu agresywnych chemikaliów, niskociśnieniowych systemów wodnych lub w miejscach, gdzie wymagana jest lekkość i łatwość montażu. Ograniczeniem bywa temperatura pracy i odporność na ścieranie.
- Kompozyty i powłoki — rury z włókien szklanych lub z powłokami ceramicznymi wykorzystuje się tam, gdzie wymagane są specjalne właściwości, jak odporność na abrazję czy wysoka odporność chemiczna.
Konstrukcja rur obejmuje dobór grubości ścianki, rodzaj połączeń (spawane, kołnierzowe, złączki szybkozłączne), uszczelnień oraz izolacji termicznej. Ważnym aspektem projektowym jest minimalizacja strat ciśnienia i zapewnienie gładkich przekrojów wewnętrznych, by ograniczyć gromadzenie się osadów i ułatwić czyszczenie.
Zastosowania rur na poszczególnych etapach produkcji papieru
W procesie produkcji papieru rury pełnią różnorodne funkcje. Poniżej przedstawiono najważniejsze obszary ich zastosowania.
Transport masy papierniczej i pulpy
Przewody transportujące masę celulozową muszą być odporne na ścieranie oraz osadzanie włókien i dodatków. W wielu instalacjach stosuje się rury o gładkich wewnętrznych powierzchniach lub powłoki polimerowe, które zmniejszają tarcie i zapobiegają odkładaniu się materiału. Projektowanie takich instalacji wymaga uwzględnienia prędkości przepływu, aby utrzymać ciągłość procesu i zapobiegać zatorom.
Systemy parowe i grzewcze
Para technologiczna jest kluczowym medium w suszeniu papieru. Rury parowe muszą wytrzymywać wysokie ciśnienia i temperatury oraz być odporne na kondensację, która sprzyja korozji. Tutaj dominują rury stalowe z odpowiednimi izolacjami i armaturą sterującą przepływem oraz odpowietrzeniem.
Wody technologiczne i chłodzące
Wody obiegowe, chłodzące i procesowe krążą w rozbudowanych sieciach rurociągów. Zagrożeniem są mikroorganizmy i osady, dlatego instalacje często wyposażone są w systemy filtracji, monitoring zanieczyszczeń i urządzenia do dezynfekcji.
Zarządzanie ściekami i odzysk surowców
Rury odprowadzające ścieki muszą być odporne na agresywne związki chemiczne i ścieranie. Coraz częściej integruje się rozwiązania do odzysku włókien i chemikaliów, co wymaga specjalistycznych przewodów i separatorów.
Wymagania higieniczne, korozyjne i bezpieczeństwa
Przemysł papierniczy operuje wieloma substancjami, które wpływają na trwałość instalacji rurowych. Kluczowe kwestie to kontrola korozja, zapobieganie skażeniom i zapewnienie bezpiecznej eksploatacji.
- Ochrona przed korozją: wybór materiałów, powłok, inhibitorów oraz systematyczne badania nieniszczące (NDT) i inspekcje są konieczne do wykrycia ognisk korozyjnych we wczesnym stadium.
- Higiena: szczególnie istotna w zakładach produkujących papier dla branży spożywczej i medycznej — rury powinny mieć gładkie wykończenie, brak martwych przestrzeni i możliwość łatwego mycia CIP (clean-in-place).
- Bezpieczeństwo: instalacje parowe i chemiczne muszą być wyposażone w zawory bezpieczeństwa, systemy detekcji wycieków i procedury awaryjne.
Projektowanie, montaż i optymalizacja sieci rurowych
Projekt instalacji rurowych w papierni wymaga współpracy inżynierii procesu, konstrukcji i utrzymania ruchu. Kluczowe aspekty to minimalizacja długości przewodów, optymalizacja średnic, właściwe ułożenie armatury i łatwy dostęp do punktów serwisowych.
Założenia projektowe
- Analiza przepływów i dobór średnic zapewniających odpowiednie prędkości (uniknięcie sedymentacji i kawitacji).
- Dobór materiałów zgodnie z temperaturą, ciśnieniem i agresywnością medium.
- Zastosowanie kompensatorów termicznych i podpór, aby zminimalizować naprężenia mechaniczne.
Montaż i kontrola jakości
Montaż powinien odbywać się zgodnie z normami spawalniczymi i procedurami kontroli jakości. Testy ciśnieniowe, badania szczelności oraz kontrola geometrii i spoin są standardem. Ważne jest również zastosowanie właściwych uszczelnienia i materiałów montażowych, które nie będą reagować z transportowanymi substancjami.
Konserwacja, diagnostyka i wydłużanie żywotności
Efektywne utrzymanie ruchu opiera się na regularnych przeglądach, monitoringu i zaplanowanych naprawach. Proaktywna konserwacja zmniejsza ryzyko awarii i przestojów linii produkcyjnej.
- Inspekcja nieniszcząca: ultradźwięki, radiografia, testy penetracyjne i badania magnetyczno-proszkowe pomagają wykryć pęknięcia i ubytki ścianek.
- Monitoring parametrów: pomiary temperatury, drgań, ciśnienia i przepływu umożliwiają wczesne wykrycie nieprawidłowości.
- Konserwacja zapobiegawcza: regularne czyszczenie, usuwanie osadów i wymiana zużytych elementów znacznie wydłużają żywotność instalacji.
Niektóre papiernie stosują techniki naprawy in-situ, jak obłożenia żywicami epoksydowymi, nakładanie powłok lub zastosowanie szeroko pojętych remontów izolowanych sekcji zamiast wymiany całych odcinków, co zmniejsza czas i koszty przestoju.
Innowacje technologiczne i kierunki rozwoju
Rozwój materiałów i technologii wpływa na projektowanie bardziej wydajnych i trwałych systemów rurowych. Wśród istotnych trendów znajdują się:
- Zastosowanie zaawansowanych powłok antykorozyjnych oraz materiałów kompozytowych odpornych na ścieranie i chemikalia.
- Integracja czujników IoT i systemów monitoringu w celu prowadzenia predykcyjnej konserwacji.
- Optymalizacja przepływów przy pomocy narzędzi CFD (computational fluid dynamics), co pozwala eliminować martwe strefy i poprawiać wydajność transportu masy.
- Rozwiązania sprzyjające recyklingowi i gospodarce obiegu zamkniętego — rury i instalacje zaprojektowane z myślą o łatwej demontażu i odzysku materiałów.
Zmiany regulacyjne, rosnące wymagania ekologiczne oraz dążenie do oszczędności energetycznych sprawiają, że inwestycje w nowoczesne instalacje rurowe stają się priorytetem dla wielu producentów papieru. Poprawa jakości materiałów i wdrażanie inteligentnych systemów zarządzania sieciami rurowymi przekłada się na lepszą efektywność procesów i mniejsze ryzyko awarii.
Praktyczne wskazówki dla inwestorów i eksploatatorów
Przy planowaniu lub modernizacji instalacji rurowych warto kierować się kilkoma praktycznymi zasadami:
- Dokładna analiza procesu i warunków pracy przed wyborem materiału.
- Uwzględnienie przyszłych zmian technologicznych i możliwości rozbudowy systemu.
- Wdrożenie procedur CIP i łatwego dostępu do punktów inspekcyjnych.
- Szkolenie personelu w zakresie obsługi i bezpieczeństwa instalacji rurowych.
- Inwestycja w systemy detekcji wycieków i automatyki zabezpieczającej oraz regularne audyty stanu technicznego.
Odpowiednie projektowanie i konserwacja sieci rurowych to elementy nie tylko techniczne, lecz również ekonomiczne — dobrze zaprojektowana instalacja redukuje straty energii, zwiększa wydajność produkcji i minimalizuje koszty związane z przestojami oraz naprawami.
