Rury w instalacjach wodno-kanalizacyjnych przemysłowych

Instalacje wodno-kanalizacyjne w zakładach przemysłowych wymagają przemyślanego podejścia do doboru ogniw systemu, których podstawą są przewody przesyłowe. W artykule omówione zostaną typy rur stosowanych w przemyśle, kryteria wyboru, zasady montażu oraz zagadnienia związane z eksploatacją i konserwacją. Przedstawione informacje mają na celu ułatwić podejmowanie decyzji inwestycyjnych oraz eksploatacyjnych, zwracając uwagę na aspekty techniczne, ekonomiczne i środowiskowe.

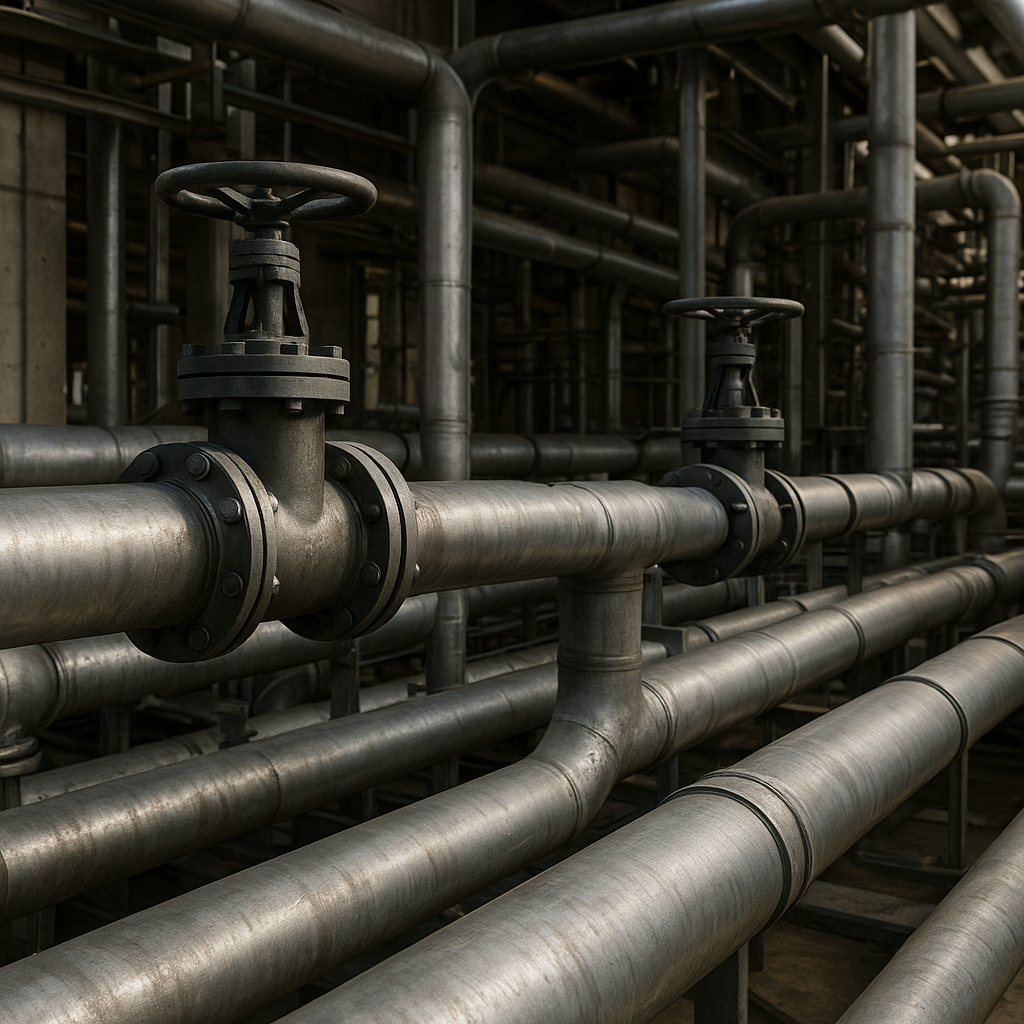

Materiały i typy rur wykorzystywane w instalacjach przemysłowych

Wybór materiału rurociągu determinuje jego trwałość, koszty eksploatacji oraz zdolność przystosowania do specyficznych warunków procesowych. Najczęściej stosowane materiały to stal węglowa, stal nierdzewna, tworzywa sztuczne oraz rzadziej metale specjalne. Poniżej omówiono charakterystykę podstawowych rozwiązań:

• rury stalowe: dominują w instalacjach wymagających wysokiej wytrzymałości mechanicznej i odporności na wysokie temperatury. Mogą być wykonane ze stali węglowej lub stopów z dodatkiem chromu i niklu (stale nierdzewne).
• PVC i CPVC: lekkie, odporne na wiele chemikaliów i łatwe w montażu. CPVC jest stosowane tam, gdzie występują wyższe temperatury medium.
• PE (polietylen) i PP (polipropylen): wykorzystywane w instalacjach wymagających elastyczności, odporności na korozję i niskiej przewodności cieplnej. PE-HD sprawdza się w systemach przesyłu ścieków i wody chłodzącej.
• Rury z tworzyw wzmacnianych (GRP/GRV): włókno szklane w żywicy poliestrowej lub epoksydowej zapewnia dobrą chemoodporność i niską masę.
• Rury z metali specjalnych: tytan, nikiel, czy stopy niklowo-chromowe znajdują zastosowanie tam, gdzie wymagana jest wyjątkowa odporność korozyjna przy jednoczesnym zachowaniu właściwości mechanicznych.

Właściwości kluczowe przy ocenie materiałów

• materiał powinien być dobrany pod kątem odporności na działanie określonych substancji chemicznych oraz temperatur i ciśnień roboczych.
• Odporność na korozja (elektrochemiczną, chemiczną i mechaniczno-ścierną) decyduje o czasie eksploatacji i konieczności stosowania powłok ochronnych lub inhibitorów.
• Wpływ na środowisko oraz możliwość recyklingu materiałów przy deinstalacji.
• Koszty inwestycyjne i eksploatacyjne – nie zawsze najtańsze rozwiązanie jest optymalne w długim okresie.

Kryteria projektowania i doboru rur w instalacjach przemysłowych

Projektowanie rurociągów przemysłowych wymaga uwzględnienia wielu czynników operacyjnych i bezpieczeństwa. Należy przeprowadzić analizę ryzyka oraz obliczenia hydrauliczne, termiczne i mechaniczne.

Obciążenia i parametry eksploatacyjne

• Ciśnienie robocze i projektowe – rurociąg musi wytrzymać zarówno ciśnienie nominalne, jak i ewentualne udary hydrauliczne (water hammer).
• Temperatura medium – wpływa na dobór materiału i rodzaj izolacji termicznej.
• Prędkość przepływu i przepustowość – nadmierna prędkość może powodować erozję ścianki rury i wzrost strat ciśnienia.
• Skład chemiczny medium – istotny dla określenia chemoodporność materiału oraz konieczności stosowania wykładzin wewnętrznych.

Standardy, normy i dopuszczenia

• Stosowanie rur zgodnych z normami krajowymi i międzynarodowymi (PN, ISO, ASTM, EN) oraz posiadanie certyfikatów zgodności.
• Wymagania branżowe dla przemysłu spożywczego, farmaceutycznego czy chemicznego – często konieczne są rury o gładkiej powierzchni wewnętrznej i spełniające kryteria sanitarne.
• Określenie klasy korozji i dobór materiałów zabezpieczających, takich jak powłoki, wykładziny lub katodowa ochrona.

Montaż, łączenia i uszczelnienia

Poprawny montaż ma kluczowe znaczenie dla szczelności i trwałości instalacji. Błędy montażowe są jedną z głównych przyczyn awarii.

Metody łączenia rur

• Spawanie – standard w przypadku rur stalowych; wymaga kwalifikacji spawaczy i kontroli jakości spoin (RTG, UT).
• Gwintowanie i złącza kołnierzowe – stosowane tam, gdzie dostępność i możliwość demontażu elementów są ważne.
• Spawanie tworzyw – zgrzewanie doczołowe, elektrooporowe i zgrzewanie mufowe w przypadku PE/PP.
• Złącza klejone i mechaniczne – popularne przy montażu PVC i CPVC, wymagają precyzyjnego doboru klejów i techniki montażu.

Uszczelnienia i materiały pomocnicze

Właściwe uszczelnienia i materiały pomocnicze zapewniają szczelność oraz odporność na agresywne media. Należy dobierać uszczelki z materiałów kompatybilnych chemicznie (EPDM, FKM, PTFE) oraz stosować pasty i powłoki antykorozyjne zgodne z medium.

• Taśmy i pasty uszczelniające – do zastosowań niskociśnieniowych i pomocniczych.
• Uszczelki pierścieniowe, o-ringi – wybierane zgodnie z temperaturą i składem medium.
• Powłoki zewnętrzne i wewnętrzne – chronią rury stalowe przed korozją oraz zwiększają odporność chemiczną przewodów.

Inspekcja, konserwacja i diagnostyka

Regularna kontrola stanu instalacji przemysłowych minimalizuje ryzyko awarii i przestojów produkcyjnych. Badania powinny obejmować zarówno ocenę stanu mechanicznego, jak i właściwości przepływowych.

Metody inspekcji

• Kontrole wizualne i pomiary grubości ścianki (ultradźwiękowo) – wykrywają korozję wewnętrzną i zewnętrzną.
• Badania nieniszczące spoin – RTG, ultradźwięki, badania penetracyjne, zależnie od materiału i krytyczności instalacji.
• Monitoring parametrów procesowych (temperatura, ciśnienie, przepływ) – pozwala wykryć anomalie w pracy systemu.
• Inspekcja szczelności – próby ciśnieniowe i testy detekcji wycieków.

Zabiegi konserwacyjne

Konserwacja obejmuje czyszczenie, odkamienianie, wymianę uszczelek oraz naprawy powłok ochronnych. W instalacjach z agresywnymi ściekami konieczne są regularne inspekcje i czyszczenia mechaniczne lub hydrodynamiczne.

• Profilaktyczne wymiany elementów eksploatacyjnych (uszczelki, przekładki, króćce) wg harmonogramu.
• Programy antykorozyjne – zastosowanie inhibitorów, malowanie i kontrola potencjału katodowego.
• Rejestracja i analiza awarii – systemy CMMS pomagają planować prace konserwacyjne i minimalizować przestoje.

Aspekty środowiskowe i bezpieczeństwo

Instalacje wodno-kanalizacyjne przemysłowe wpływają na środowisko poprzez możliwość emisji substancji niebezpiecznych oraz zużycie wody. W projektach należy uwzględnić zarówno wymagania prawne, jak i najlepsze praktyki środowiskowe.

• Ograniczanie wycieków – szczelne połączenia, detektory wycieków i systemy awaryjnego odcięcia.
• Gospodarka ściekami – separacja, neutralizacja i uzdatnianie przed wprowadzeniem do kanalizacji lub środowiska.
• Bezpieczeństwo pracy – ochrona przed ciśnieniem, zabezpieczenia przed kontaktem z niebezpiecznymi substancjami oraz odpowiednie procedury BHP.

Zrównoważone praktyki

Wybór materiałów z recyklingu, optymalizacja strat energetycznych w systemach przesyłowych oraz zastosowanie technologii odzysku ciepła to elementy zwiększające zrównoważony charakter instalacji. Przy projektowaniu warto uwzględnić cykl życia rurociągu i możliwości jego demontażu oraz recyklingu.

Szczególne wyzwania w instalacjach przemysłowych

Przemysł Generuje specyficzne media i warunki eksploatacji, które wymagają indywidualnych rozwiązań projektowych. Poniżej kilka wybranych problemów i sposobów ich rozwiązania.

Abracja i zanieczyszczenia mechaniczne

• W systemach przesyłających zawiesiny ścierne (np. ścieki przemysłowe, materiały sypkie w formie zawiesiny) stosuje się rury o grubych ściankach lub wykładziny ceramiczne, a także rozwiązania zapewniające odpowiednią prędkość przepływu.
• Projektowanie przewodów z minimalnymi kolanami i płynnymi przejściami zmniejsza turbulencje i zużycie.

Temperatury ekstremalne

Wysokie temperatury wymagają materiałów o stabilności termicznej i odpowiedniej izolacji. W niskich temperaturach z kolei istotne są właściwości kruchościowe materiału oraz możliwość zamarzania medium.

Transport substancji agresywnych

W przypadku kwasów, zasad i rozpuszczalników konieczne jest zastosowanie materiałów odpornych chemicznie (np. PTFE, specjalne stopy metali) oraz projektowanie zabezpieczeń na wypadek awarii, takich jak dwuwarstwowe rurociągi lub systemy przechwytujące wycieki.

Przykładowe rozwiązania konstrukcyjne i technologiczne

• Rurociągi dwuwarstwowe: wewnętrzna wykładzina z tworzywa (chemoodporna) i zewnętrzna warstwa nośna ze stali – kombinacja zalet wytrzymałości i odporności chemicznej.
• Systemy preizolowane: rury przewodzące medium otoczone izolacją i osłoną zewnętrzną – stosowane w przesyle pary i gorących cieczy.
• Modularne systemy rurowe: ułatwiające rozbudowę i modyfikacje instalacji przy minimalnych przestojach.

Wnioski praktyczne dla inwestora i projektanta

Decyzje dotyczące wyboru rur i sposobu ich montażu powinny wynikać z analizy ryzyka, kosztów cyklu życia oraz specyfiki medium i warunków pracy. Należy dążyć do kompromisu między kosztami początkowymi a trwałością i niezawodnością systemu. Współpraca z dostawcami, konsultacje z wykonawcami i uwzględnienie standardów branżowych to podstawy prawidłowego projektu. Ponadto, wdrożenie programu inspekcji i konserwacji gwarantuje długotrwałą i bezpieczną eksploatację.
