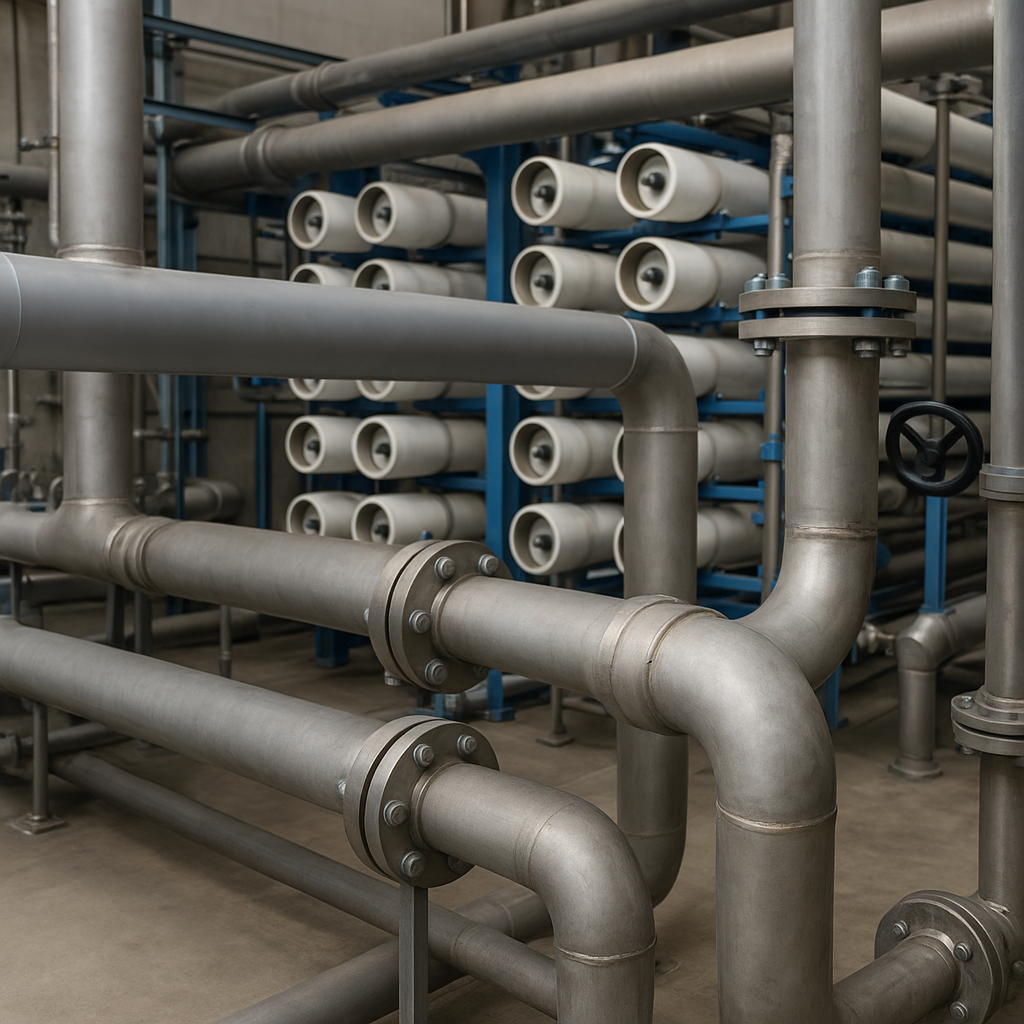

Rury stanowią kręgosłup każdej instalacji odsalania wody, przenosząc surową morską ciecz, roztwór solanki oraz czystą wodę na różnych etapach procesu. Wybór odpowiednich materiałów, technologii łączenia i strategii eksploatacyjnych ma bezpośredni wpływ na niezawodność, trwałość oraz koszty operacyjne zakładu odsalania. W poniższym tekście omówione zostaną kluczowe aspekty projektowania i eksploatacji systemów rurowych w instalacjach odsalania: od charakterystyki materiałów przez problemy korozji i zanieczyszczeń po metody montażu i diagnostyki.
Materiały rurowe i kryteria doboru
Dobór materiału rury to decyzja wpływająca na żywotność instalacji. W instalacjach odsalania spotykamy szerokie spektrum rozwiązań, od tworzyw sztucznych po metale specjalne:
- PVC i PE/HDPE – powszechnie stosowane w niskociśnieniowych obiegach i przewodach doprowadzających wodę surową. Zalety to niska cena, odporność na korozję galwaniczną oraz łatwość montażu. Ograniczeniem bywa odporność temperaturowa i mechaniczna.
- GRP (kompozyty szklane) – wykorzystywane tam, gdzie potrzebna jest odporność chemiczna i lekkość. GRP ma dobre właściwości antykorozyjne, lecz wymaga starannego projektowania połączeń i podpór.
- stal nierdzewna – odmiany AISI 316L czy 317L są często stosowane w obiegach o podwyższonej temperaturze i tam, gdzie wymagana jest wysoka czystość medium. Jednak w środowiskach morskich może występować pitting i korozja szczelinowa pod wpływem jonów chlorkowych.
- Duplex i super-duplex – stop stali o wyższej wytrzymałości i lepszej odporności na korozję w środowisku chlorkowym. Często wybierany do przewodów solanki i wycieków wysokiego stężenia soli.
- Tytan i stopy niklu – materiały stosowane w najbardziej agresywnych warunkach (wysokie stężenie chlorków, wysoka temperatura). Wysokie koszty stosowania rekompensuje ich długa żywotność tam, gdzie inne materiały zawodzą.
Przy doborze materiału należy uwzględnić m.in. stężenie soli, temperaturę pracy, ciśnienie, prędkość przepływu, obecność wolnych jonów chlorkowych i potencjalne środki chemiczne używane w procesie (antiscalanty, środki dezynfekujące).
Problemy korozji, osadzania i biofoulingu
Woda morska i solanki stwarzają złożone warunki korozyjne. Zrozumienie mechanizmów uszkodzeń jest kluczowe do zaplanowania ochrony systemu rurowego.
Korozja elektrochemiczna i mechanizmy specyficzne dla wód słonych
- Korozja ogólna – zależy od składu chemicznego i potencjału elektrochemicznego materiału.
- Korozja punktowa (pitting) – zwłaszcza groźna dla stal nierdzewna, inicjowana w mikrouszkodzeniach i przy obecności jonów chlorkowych.
- Korozja szczelinowa – dochodzi w kokpicie połączeń, uszczelek i miejsc o ograniczonym przepływie.
- Hydrogen-induced cracking i stress corrosion cracking – problemy przy utlenianiu i naprężeniach resztkowych, szczególnie w strefach spawów.
Strategie ochrony obejmują właściwy dobór stopów, powłoki ochronne, inhibitory korozji oraz systemy kontroli potencjału elektrochemicznego. Dodatkowo, zastosowanie materiałów o niższym potencjale elektrodowym w miejscach styku różnych metali wymaga zastosowania izolacji galwanicznej.
Skalowanie i osadzanie minerałów
W procesie odsalania membranowego (RO) i termicznym zjawiska krystalizacyjne prowadzą do powstawania osadów: węglanowych, siarczanowych oraz osadów biologicznych. Osady zmniejszają przepustowość, zwiększają spadki ciśnień i mogą powodować miejscowe przeciążenie rurociągów.
Do metod zapobiegania należą:
- dopuściwe dawkowanie antiscalantów,
- kontrola pH i stężenia jonów wielowartościowych,
- regularne płukanie i procedury CIP (clean-in-place),
- projektowanie przepływów minimalizujących martwe strefy.
Biofouling i jego wpływ na instalacje
Organiczne osady oraz rozwój mikroorganizmów prowadzą do biofilmu na wewnętrznych ściankach rur i na powierzchni membranaowych. Biofouling wpływa negatywnie na transfer ciepła, przepływ i wydajność procesu. Kontrola obejmuje chlorowanie/odchlorowanie, stosowanie środków biobójczych oraz mechaniczne usuwanie osadów.
Techniki łączenia rur, montaż i projektowanie tras rurowych
W instalacjach odsalania stosowane są różne technologie łączenia, zależnie od użytego materiału i wymagań procesowych:
- Spawanie (TIG, MIG, spawanie orbitalne) – standard dla stali nierdzewnej i stopów duplex. Wymaga kontroli jakości spoin, badań nieniszczących i właściwego odbarwiania.
- Zgrzewanie elektrooporowe i zgrzewanie doczołowe – stosowane dla PE/HDPE. Gwarantują szczelne, jednorodne połączenia bez łączników metalowych.
- Łączenia kołnierzowe – umożliwiają demontaż elementów do inspekcji i wymiany. Wymagają uszczelek odpornych na chemikalia i naciski.
- Klejenie i złączki mechaniczne – popularne dla PVC i GRP, szybkie w montażu, lecz zależne od jakości wykonania i odporności uszczelek.
Projektowanie tras rurowych powinno uwzględniać:
- minimalizację długości przewodów przy jednoczesnym zachowaniu dostępności do inspekcji,
- odpowiednie podpory i dystanse między obejmami, aby zapobiec wibracjom i przegrzewaniu,
- kompensację wydłużeń termicznych przez dylatacje i łożyskowania,
- bezpieczeństwo eksploatacji — dostęp do zaworów, punktów pomiarowych, zaworów bezpieczeństwa.
Monitorowanie stanu i utrzymanie ruchu
Skuteczne utrzymanie instalacji rurowej w aktywnych zakładach odsalania opiera się na monitoringu i systematycznych działaniach prewencyjnych:
Systemy diagnostyczne
- czujniki ciśnienia i przepływu w kluczowych punktach do detekcji spadków wydajności;
- monitoring jakości wody na wyjściach poszczególnych obiegów (konduktancja, TDS, pH) do wykrywania nieszczelności i przecieków;
- ultradźwiękowe i akustyczne metody detekcji nieszczelności oraz lokalizacji przecieków;
- badania nieniszczące spoin i rurociągów: RTG, UT, PT, MT.
Programy konserwacyjne
Konserwacja obejmuje rutynowe inspekcje, czyszczenie membran, płukanie rurociągów, wymianę zużytych uszczelek i zaworów oraz wymianę fragmentów wykazujących oznaki korozji. Ważne jest prowadzenie dokumentacji eksploatacyjnej oraz analiza trendów, co pozwala na planowanie wymian przed wystąpieniem awarii.
Specyficzne rozwiązania i innowacje technologiczne
Nowoczesne zakłady odsalania wdrażają szereg innowacji zwiększających niezawodność rurociągów:
- powłoki polimerowe i fluoropolimerowe zwiększające odporność na erozję i chemikalia,
- inteligenckie powłoki samonaprawcze i powłoki antybakteryjne hamujące biofouling,
- systemy odzysku energii i optymalizacji ciśnień, które redukują przeciążenia mechaniczne w sieci rurowej,
- zastosowanie druku 3D do produkcji skomplikowanych złączek i adaptacyjnych elementów.
Tego typu rozwiązania wymagają współpracy między projektantami procesów a inżynierami materiałowymi oraz stałego monitoringu efektywności po wdrożeniu.
Wymagania regulacyjne i bezpieczeństwo środowiskowe
Rurociągi w instalacjach odsalania muszą spełniać normy dotyczące jakości wykonania, ochrony środowiska i bezpieczeństwa pracy. Przepisy narzucają m.in. ograniczenia emisji substancji chemicznych, wymogi dotyczące zabezpieczeń przed wyciekami oraz procedury postępowania w razie awarii.
- Ochrona przed wyciekiem solanki i jej prawidłowy odbiór – składowanie i neutralizacja zgodna z lokalnymi przepisami.
- Ocena ryzyka korozyjnego oraz plan naprawczy w przypadku wykrycia przekroczonych progów zużycia.
- Szkolenia dla personelu w zakresie obsługi i awaryjnego zamykania systemów rurowych.
Wskazówki praktyczne dla projektantów i operatorów
Aby zapewnić długotrwałe i efektywne działanie systemu rurowego w instalacjach odsalania, warto kierować się kilkoma praktycznymi zasadami:
- przewidzieć redundancję krytycznych odcinków i zaworów,
- dobierać materiały z uwzględnieniem całkowitego kosztu posiadania (TCO), a nie tylko kosztu zakupu,
- wdrożyć system monitoringu parametrów procesu i stanu materiałowego,
- planować łatwy dostęp do części eksploatacyjnych i punktów inspekcyjnych,
- regularnie analizować przyczyny korozji i osadów oraz aktualizować strategię chemiczną i mechaniczną czyszczenia.
Rury w instalacjach odsalania wymagają kompleksowego podejścia łączącego inżynierię materiałową, procesową i utrzymania ruchu, aby zapewnić niezawodność i efektywność całego zakładu.
