Rury w elektrowniach jądrowych – wymagania materiałowe

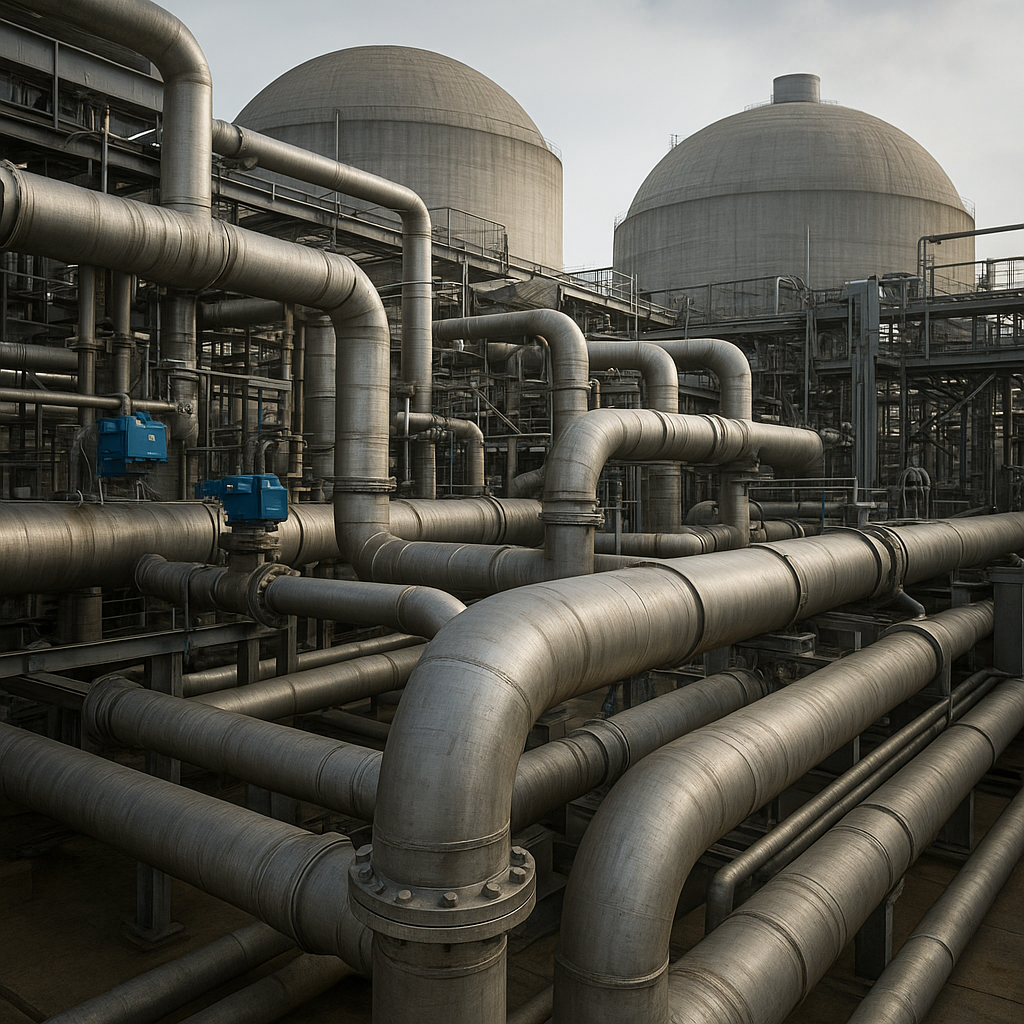

Rury są jednym z najważniejszych elementów instalacji w elektrowniach jądrowych, przenosząc media o wysokim ciśnieniu, temperaturze i promieniowaniu. Wybór odpowiednich materiałów, technik spawania, ochrony antykorozyjnej i systemów inspekcji ma bezpośredni wpływ na integralność układów, bezpieczeństwo eksploatacji oraz trwałość instalacji. W artykule omówione zostaną kluczowe wymagania materiałowe dla rur stosowanych w różnych obwodach reaktorowych, mechanizmy degradacji, metody badań i praktyczne kierunki doboru materiałów.

Charakterystyka warunków eksploatacyjnych

Rury w elektrowniach jądrowych pracują w ekstremalnych warunkach: wysokie ciśnienie, zmienne i stałe wysokie temperatury, agresywne chemicznie środowisko wody obiegu pierwotnego i wtórnego, oraz wpływ promieniowania jonizującego. W zależności od typu reaktora (PWR, BWR, CANDU, SMR) parametry obiegów różnią się — np. obieg pierwotny PWR działa przy ciśnieniu rzędu 15–16 MPa i temperaturze około 300°C, a BWR ma niższe ciśnienie, ale bezpośredni kontakt pary z internals reaktora.

Do kluczowych czynników wpływających na trwałość rur należą:

• mechaniczne obciążenia cykliczne prowadzące do zmęczenia,
• korozyjna agresja płynów: tlenowa i redukująca chemia wody, erozja-przepływowa (FAC),
• napromieniowanie neutronowe i gamma, powodujące zmiany mikrostruktury i właściwości mechanicznych,
• lokalne podwyższone temperatury i różnice temperaturowe powodujące naprężenia termiczne,
• skrajne scenariusze, takie jak LOCA (loss-of-coolant accident), w których rury muszą zachować integralność przynajmniej przez określony czas.

Podstawowe wymagania materiałowe dla rur

Materiały użyte do produkcji rur muszą spełniać złożone wymagania, równoważąc wytrzymałość, odporność na pękanie, plastyczność oraz odporność korozyjną i efektów napromieniowania. Najważniejsze oczekiwania to:

• Wytrzymałość mechaniczna — materiały muszą przenosić obciążenia ciśnieniem wewnętrznym, naprężenia termiczne oraz siły dynamiczne przy zachowaniu marginesów bezpieczeństwa określonych w normach.
• Odporność na pękanie kruche i dobra udarność w niskich temperaturach, co jest szczególnie istotne przy zdarzeniach awaryjnych.
• Wysoka odporność na korozję ogólną i lokalną (SCC, pitting), a także na erozję wspomaganą chemią i prędkością przepływu.
• Odpowiednia odporność na degradację pod wpływem napromieniowanie, w tym narażenie na promieniowanie neutronowe prowadzące do utwardzania, przesunięcia granicy plastyczności oraz powstawania gazów (He, H).
• Możliwość spawania i napawania oraz zachowanie właściwości połączeń spawanych; unikanie zjawiska sensytyzacji i indukowania naprężeń szczelinowych.
• Zapewnienie trwałości zmęczeniowej przy cyklicznych obciążeniach temperaturowych i ciśnieniowych.
• Śledzenie materiału i dokumentacja jakościowa (świadectwa, traceability, badania metalograficzne).

Materiały dopuszczone do stosowania

W praktyce stosowane są różne grupy materiałów, dobrane do konkretnej funkcji i obwodu:

• Stale węglowe i niskostopowe — powszechnie używane w obwodach wtórnych i w konstrukcjach pomocniczych; zwykle wymagane jest pokrycie wewnętrzne (np. stal z powłoką nierdzewną) lub odpowiednie środki chemii, aby ograniczyć FAC.
• Austenityczne stale nierdzewne (np. 304L, 316L, 347) — częsty wybór w strefach wymagających odporności na korozję i dobrej plastyczności; podatne na SCC w specyficznych warunkach, jeśli nie zachowana jest kontrola chemii i naprężeń.
• Stopy niklu (Alloy 600, Alloy 690, Inconel) — szczególnie używane w rurach i rurkach wymienników ciepła oraz w generatorach pary; znane z wysokiej odporności na SCC i wysoką odporność w środowiskach o wysokiej temperaturze. Historyczne problemy z Alloy 600 spowodowały przejście do Alloy 690 w wielu zastosowaniach.
• Materiały tytanowe i ich stopy — stosowane głównie w wymiennikach i wymiennikach ciepła z wodami chłodzącymi, gdzie wymagana jest dobra odporność na korozję i niska wrażliwość na erozję.
• Ceramiki i kompozyty — rzadziej stosowane w elementach przewodzących medium głównego obiegu, mogą pojawić się w izolacjach i częściach pomocniczych.

Mechanizmy degradacji i ich zapobieganie

Zrozumienie mechanizmów degradacji jest podstawą doboru materiałów i strategii eksploatacyjnej. Najważniejsze mechanizmy to:

• Naprężeniowo-korozyjne pękanie (SCC) — powstaje w wyniku współdziałania naprężeń szczątkowych/serwisowych i środowiska korozyjnego. Zapobieganie wymaga redukcji naprężeń (np. obróbka naprężeniowa, wysoka jakość spawów), kontroli chemii wody (odpowiedni potencjał elektrochemiczny) oraz stosowania materiałów mniej podatnych na SCC.
• Korozja tokowa (FAC) — usuwanie warstwy tlenków na powierzchni rur w wyniku szybkiego przepływu wody, co może prowadzić do miejscowego przerzedzenia ścianki. Metody zapobiegawcze: optymalizacja chemii wody (dodatki), ograniczenie prędkości przepływu, stosowanie materiałów o większej odporności lub nakładek ochronnych.
• Zmęczenie termiczne i mechaniczne — sejsmiczne i cykliczne obciążenia wymagają projektowania z uwzględnieniem granicy zmęczeniowej materiału oraz stosowania kompensatorów i łożysk, minimalizujących naprężenia lokalne.
• Wpływ napromieniowanie — promieniowanie neutronowe może powodować napromieniowanie stalowych elementów, prowadząc do utwardzania, obniżenia plastyczności oraz wzrostu kruchości. W obwodach o silnym napromieniowaniu projektuje się tak, aby krytyczne części były wykonane z materiałów bardziej odporowych lub umieszczone poza strefą wysokiego strumienia neutronów.
• Starzenie termiczne i utlenianie — przy długotrwałej eksploatacji w wysokich temperaturach dochodzi do zmian mikrostruktury, wydzielania się węglików, co wpływa na odporność na korozję i właściwości mechaniczne.

Spawanie, obróbka i wymagania produkcyjne

Połączenia rur są newralgicznymi miejscami, więc jakość spawów, metoda łączenia i obróbka połączeń mają krytyczne znaczenie. Wymagania obejmują:

• wybór odpowiedniej metody spawania (TIG, MIG, spawanie orbitalne dla rur),
• kontrolę parametrów spawania i stosowanie materiałów dodatkowych kompatybilnych z rurą,
• sterylizację i czyszczenie po spawaniu, aby usunąć zanieczyszczenia promujące korozję,
• stosowanie obróbki cieplnej po spawaniu (PWHT) tam, gdzie jest to wymagane dla redukcji naprężeń i poprawy mikrostruktury,
• zapewnienie minimalnej ilości defektów poprzez rygorystyczne procedury kontroli jakości i kwalifikacji spawaczy,
• unikanie spawanie materiałów, które w połączeniu wykazują niekorzystne reakcje chemiczne (np. galwaniczne),
• zasadę stosowania minimalnego dodatku zanieczyszczeń (S, P) i kontrolę wielkości wtrąceń niehomo­genicznych, które mogą stać się inicjatorami pęknięć.

Badania nieniszczące i monitorowanie stanu rur

Skuteczna strategia diagnostyczna obejmuje regularne i precyzyjne badania nieniszczące (NDT). Typowe techniki to:

• ultradźwiękowe badania grubości ścianki (UT) — metoda podstawowa do wykrywania ubytków spowodowanych FAC oraz korozją miejscową,
• badania radiograficzne (RT) — do oceny defektów wewnętrznych i jakości spoin,
• eddy current (prądy wirowe) — szczególnie wykorzystywane do inspekcji rur wymienników ciepła i generatorów pary,
• metody wizualne i boroskopowe — do wczesnej identyfikacji miejscowych zmian,
• badania szczelności i testy hydrostatyczne przy kwalifikacji i po naprawach,
• monitoring parametrów chemii wody i potencjału elektrochemicz­nego (ECP) jako wskaźnik ryzyka SCC,
• systemy ciągłego monitorowania drgań i przepływu, które mogą wykrywać anomalie mogące prowadzić do szybszego zużycia rur.

Wysoka jakość inspekcja oraz systemy zarządzania danymi (digital twin, bazy pomiarów) umożliwiają prognozowanie degradacji i planowanie interwencji przed wystąpieniem krytycznych uszkodzeń.

Standardy, normy i kwalifikacje

Projektowanie, produkcja i eksploatacja rur w elektrowniach jądrowych podlega ścisłym normom i przepisom. Najważniejsze dokumenty to m.in. normy ASME (np. Section III dla konstrukcji jądrowych), normy europejskie (EN), wytyczne IAEA oraz krajowe przepisy operatorów elektrowni. Wymagania obejmują:

• kwalifikację materiałów i dostawców,
• kwalifikację procedur spawania i personelu,
• badania typu i bada­nia akceptacyjne (np. próby zderzeniowe, testy zmęczeniowe, badania KIC),
• procedury kontroli jakości i dokumentację traceability dla każdej partii rur i spoin,
• określone limity dopuszczalnej degradacji (np. minimalna grubość ścianki) przed wymianą elementu.

Wybór materiału: przykłady zastosowań

W zależności od funkcji i lokalizacji rury dobiera się odpowiedni materiał:

• obieg pierwotny PWR – rury z niskostopowej stali węglowej z nanoszoną stabilność warstwą nierdzewną (cladding) lub z zastosowaniem austenitycznych rur w krytycznych fragmentach; wymienniki ciepła i generatory pary często z rur stopów niklu (Alloy 690),
• obieg pierwotny BWR – powszechne zastosowanie stali austenitycznych; szczególny nacisk na kontrolę chemii i redukcję naprężeń,
• rury kondensatora i obiegów chłodzenia – stopy tytanu lub specjalne stopy miedzi w zależności od chemii wody chłodzącej i ryzyka korozji elektrochemicznej,
• systemy pomocnicze i parownicze – stale węglowe i niskostopowe w obwodach niższego ryzyka, z odpowiednią ochroną przed FAC,
• rury w strefach wysokiego napromieniowania – tam, gdzie to możliwe, stosuje się rozwiązania redukujące potrzebę napraw i obsługi (materiały o mniejszym starzeniu pod wpływem neutronów lub projektowe odsunięcie od strefy promieniowania).

Strategie eksploatacyjne i zarządzanie starzeniem

Zarządzanie starzeniem (Aging Management) obejmuje planowanie inspekcji, monitorowanie parametrów operacyjnych i wdrożenie działań naprawczych. Kluczowe elementy strategii to:

• implementacja programów badań NDT w cyklach zgodnych z krytycznością elementów,
• dostosowanie chemii pracy układów (kontrola tlenu, pH, dodatków redukujących),
• wymiana fragmentów przy osiągnięciu limitów degradacji lub zastosowanie retrofitów (np. nakładki, liner),
• utrzymanie bazy danych materiałowych i śledzenie historii eksploatacyjnej każdego odcinka rurociągu,
• szkolenia personelu oraz aktualizacja procedur zgodnie z najnowszymi doświadczeniami i badaniami naukowymi.

Praktyczne wytyczne przy wyborze i eksploatacji rur

Przydatne wskazówki przy projektowaniu i eksploatacji rur w elektrowniach jądrowych:

• przy doborze materiału kierować się zarówno warunkami operacyjnymi, jak i przewidywaną trwałością oraz łatwością napraw,
• preferować materiały z udokumentowanym zachowaniem w środowisku jądrowym (np. Alloy 690 zamiast 600 tam, gdzie występowało SCC),
• minimalizować źródła naprężeń szczątkowych i stosować PWHT tam, gdzie jest to konieczne,
• optymalizować projekt hydrauliczny by ograniczyć ryzyko FAC i erozji,
• prowadzić regularny monitoring chemii wody oraz potencjału elektrochemicznego, aby zmniejszyć ryzyko SCC,
• zapewnić pełną dokumentację materiałową oraz ścisłą kontrolę jakości produkcji i montażu.

Dobierając materiały i strategie eksploatacyjne, operatorzy muszą zrównoważyć ekonomię inwestycji, dostępność materiałów i koszty utrzymania z koniecznością zapewnienia najwyższych standardów bezpieczeństwa. W praktyce oznacza to wielowarstwowe podejście: wybór właściwego stopu, kontrola procesu technologicznego, stały monitoring i proaktywne działania naprawcze, a także wdrażanie najbardziej aktualnych norm i doświadczeń branżowych.
