Efektywność i bezpieczeństwo instalacji przesyłających produkty żywnościowe w dużej mierze zależy od jakości zastosowanych rur oraz sposobu ich projektowania i eksploatacji. W artykule omówione zostaną kluczowe wymagania i praktyki dotyczące instalacji rurowych w przemyśle spożywczym, obejmujące materiały, wykończenie powierzchni, sposoby łączenia, czyszczenie oraz normy i dokumentację niezbędną do zapewnienia higieny i zgodności z przepisami. Wiedza ta jest istotna zarówno dla projektantów i producentów urządzeń, jak i działów utrzymania ruchu i kontroli jakości.
Materiały i konstrukcja rur
Wybór materiału rurociągu to pierwszy i najbardziej krytyczny krok. Najczęściej stosowanym materiałem w branży spożywczej jest stal nierdzewna, zwykle gatunki 1.4301 (AISI 304) oraz 1.4404 (AISI 316L). Gatunek 316L jest preferowany tam, gdzie występuje kontakt z agresywnymi związkami, solami lub środowiskiem o podwyższonej zawartości chloru.
Oprócz samego metalu istotna jest grubość ścianki, dokładność wykonania i certyfikaty materiałowe. Rury powinny być gładkie, bez porów i pęknięć oraz spełniać wymagania dotyczące odporności na korozję i kompatybilności z przewożonymi produktami spożywczymi. Należy również brać pod uwagę obciążenia mechaniczne i temperaturowe, a tam, gdzie występuje ciśnienie robocze, wymagane jest przestrzeganie przepisów dotyczących urządzeń ciśnieniowych.
- Materiały: rury ze stali kwasoodpornej (316L), powłoki pasywujące, ewentualnie tworzywa dopuszczone do kontaktu z żywnością.
- Wykończenie mechaniczne: brak ostrych krawędzi, wypływających zadziorów i nierówności.
- Łączenia: spawane w sposób zapewniający brak martwych przestrzeni (pref. spawanie TIG z osłoną gazową).
Wymagania powierzchni i spoin
Dla utrzymania higieny wewnętrznej rurociągów kluczowa jest gładkość powierzchni wewnętrznej. W praktyce przemysłowej przyjmuje się wartości chropowatości wyrażane jako Ra. Dla większości zastosowań dopuszczalna granica to Ra ≤ 0,8 µm; jednak w branżach o wyższych wymaganiach (np. mleczarstwo, produkty o dużej lepkości) zaleca się Ra ≤ 0,4 µm oraz stosowanie elektropolerowanie jako metody poprawy gładkości i odporności korozyjnej.
Spoiny wewnętrzne muszą być wykończone tak, aby nie tworzyły zagłębień ani krawędzi, które mogłyby zatrzymywać resztki produktu lub mikroorganizmy. Standardy jakości spawania (np. zgodność z EN ISO 3834) oraz kontrola nieniszcząca (badania penetracyjne, badania wizualne, ewentualnie badania ultradźwiękowe) są powszechnie stosowane.
- Metody wykończenia: mechaniczne polerowanie, elektropolerowanie, pasywacja chemiczna.

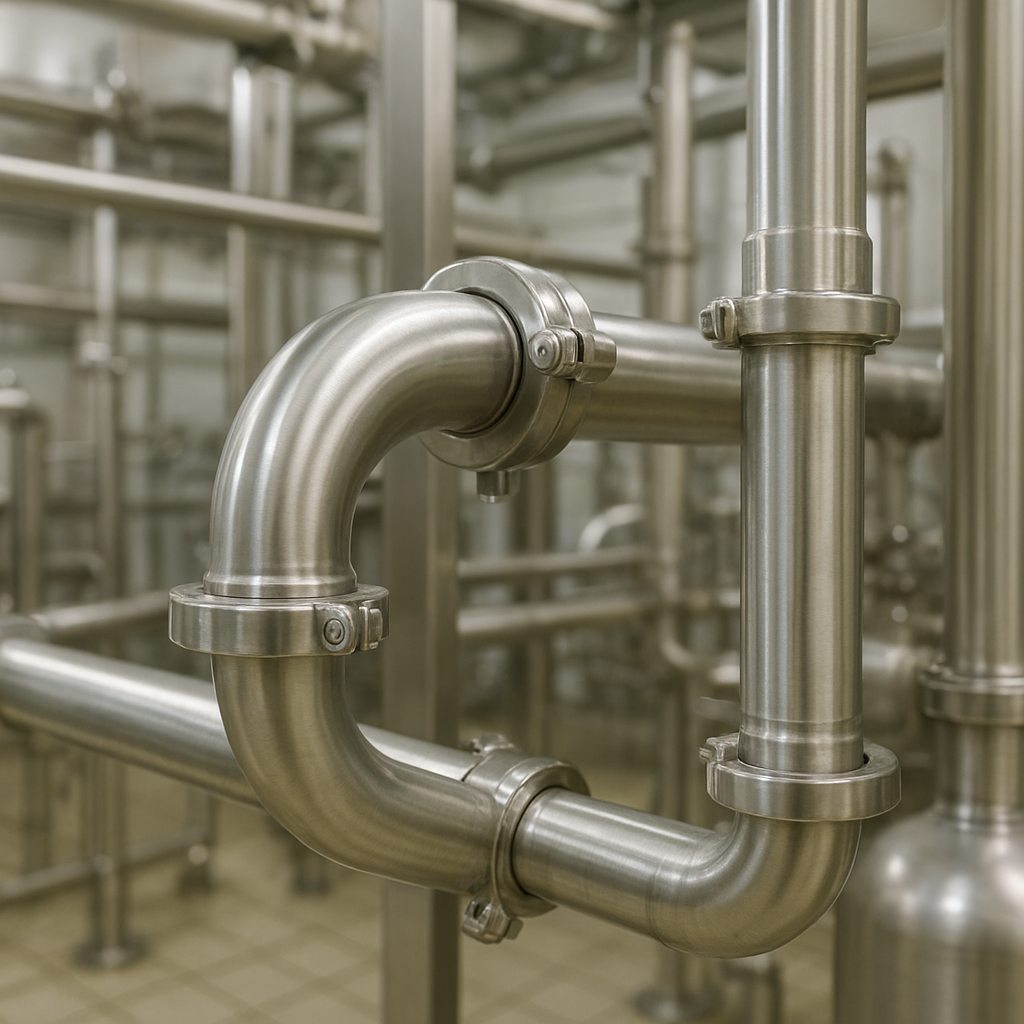

- Rodzaje połączeń: spawane (bez gwintów), zaciskowe (sanitarne złącza typu clamp), tri-clamp, złącza spawane bez uszczelek wewnętrznych.
- Uszczelki: materiały dopuszczone do kontaktu z żywnością (EPDM, PTFE) i dobierane pod kątem odporności na środki czyszczące.
Systemy czyszczenia, dezynfekcja i walidacja
W instalacjach spożywczych powszechną praktyką jest stosowanie CIP (Cleaning-In-Place) — systemów mycia na miejscu, które umożliwiają automatyczne czyszczenie wnętrza rur i urządzeń bez konieczności ich demontażu. Skuteczność CIP zależy od projektu rurociągu (brak martwych przestrzeni), temp. i czasu cyklu, stężeń środków chemicznych oraz parametrów hydraulicznych (prędkość przepływu, turbulence).
Procesy dezynfekcji i czyszczenia powinny być walidowane: oznacza to przeprowadzenie testów, które potwierdzą usuwanie zanieczyszczeń i redukcję poziomów mikroorganizmów do akceptowalnych wartości. Walidacja obejmuje:
- Określenie parametrów procesu (temperatura, czas, środki chemiczne).
- Monitorowanie parametrów (czujniki temperatury, przepływu, pomiary przewodności, pH).
- Pobieranie próbek i badania mikrobiologiczne (kontaktowe i płynne).
W doborze środków czyszczących trzeba uwzględnić ich wpływ na materiał rur oraz na uszczelki. Należy stosować środki, które nie pozostawiają resztek i są zatwierdzone do użytku w przemyśle spożywczym. Oprócz standardowych środków alkalia (np. wodorotlenki) i kwasów (do rozpuszczenia osadów mineralnych), często stosuje się także środki utleniające do dezynfekcji termicznej lub chemicznej.
Normy, certyfikacja i dokumentacja
Zgodność z obowiązującymi przepisami i normami jest niezbędna. W skali europejskiej istotne dokumenty to rozporządzenie (WE) nr 1935/2004 dotyczące materiałów przeznaczonych do kontaktu z żywnością. W zależności od kraju i zastosowania mogą mieć znaczenie również normy branżowe, takie jak 3-A (dla branży mleczarskiej) czy wytyczne FDA w USA.
W praktyce wymaga się pełnej certyfikacja i dokumentacji materiałowej: świadectw zgodności materiałów (np. certyfikat 3.1 według EN 10204), numerów partii, procedur pasywacji oraz protokołów badań nieniszczących. Systemy zarządzania jakością jak HACCP i ISO 22000 powinny być wdrożone i zintegrowane z procedurami utrzymania higieny.
- Dokumenty: świadectwa materiałowe, protokoły spawania, rachunki z badań powierzchni, instrukcje CIP.
- Normy: EN, DIN, możliwe wymagania krajowe lub branżowe (np. normy dla przemysłu mleczarskiego i browarniczego).
- Śledzenie: pełna identyfikowalność elementów rurociągu od dostawcy do instalacji.
Instalacja, projektowanie i utrzymanie
W fazie projektowania trzeba uwzględnić zasady umożliwiające łatwe czyszczenie i serwisowanie: minimalizować długość odgałęzień, unikać pionowych martwych końcówek, stosować nachylenie rurociągów dla odpływu, przewidzieć punkty spustu i odpowietrzenia oraz miejsca do poboru próbek. Zalecane jest wykorzystanie elementów modułowych, które można łatwo wymieniać i kontrolować.
Praktyczne wymagania instalacyjne obejmują:
- Zastosowanie sanitarnej armatury: zawory membranowe, klapowe projektowane z myślą o CIP.
- Zapewnienie spadków i drenażu: rury powinny mieć odpowiednie nachylenie, by zapobiegać zaleganiu cieczy.
- Odpowiednie podparcia i kompensacja dylatacji: unikać punktów naprężeń prowadzących do pęknięć.
Utrzymanie ruchu musi opierać się na planach przeglądów, harmonogramach mycia, kontroli stanu uszczelek oraz regularnej kontroli mikrobiologicznej. W ramach utrzymania ważne są także procedury szybkiego reagowania na wykryte zanieczyszczenia czy awarie.
Praktyczne wskazówki i najczęstsze błędy
W praktyce najczęściej spotykane problemy to:
- Zastosowanie niewłaściwych materiałów lub niskiej jakości stali, co prowadzi do korozji punktowej i skażenia produktu.
- Niewystarczająca gładkość powierzchni (Ra) oraz nieodpowiednie wykończenie spoin wewnętrznych — miejsca takie stają się źródłem biofilmu.
- Projektowanie z martwymi przestrzeniami, złączami gwintowanymi lub trudno dostępnymi odgałęzieniami uniemożliwiającymi skuteczne CIP.
- Brak dokumentacji materiałowej i certyfikatów, co komplikuje audyty i może skutkować odrzuceniem instalacji przez służby kontroli jakości.
Aby tego uniknąć, warto na etapie projektu konsultować się ze specjalistami ds. higieny procesowej oraz wybierać wykonawców z doświadczeniem w branży spożywczej. Inwestycja w lepsze wykończenie, odpowiednie uszczelki i sanitarne armatury zwraca się w postaci mniejszej liczby awarii, łatwiejszej walidacji procesów i niższego ryzyka skażeń.
Zadbane projektowanie, staranny dobór materiałów oraz rygorystyczne procedury czyszczenia i walidacji są podstawą bezpiecznych instalacji przesyłowych w przemyśle spożywczym. Stosowanie się do najlepszych praktyk i obowiązujących norm minimalizuje ryzyko mikrobiologiczne i zapewnia ciągłość produkcji oraz zgodność z wymogami prawnymi i oczekiwaniami konsumentów.
