Rury stalowe o specjalnej geometrii to elementy konstrukcyjne i technologiczne, które wykraczają poza tradycyjny, prosty przekrój cylindryczny. Ich kształt, profil i dodatkowe cechy powierzchniowe są projektowane z myślą o konkretnych wymaganiach wytrzymałościowych, przepływowych lub montażowych. Artykuł omawia różne aspekty tych wyrobów — od konstrukcji i materiałów, przez technologie wytwarzania, aż po praktyczne zastosowania i wyzwania inżynierskie.
Charakterystyka i klasyfikacja geometryczna
Rury o niestandardowych kształtach można podzielić według kilku kryteriów: przekrój poprzeczny (np. owalny, prostokątny, wielokątny), modyfikacje powierzchniowe (np. żłobienia, żeberka) oraz cechy wewnętrzne (np. kanały, przegrody). Każda z tych modyfikacji wpływa na parametry takie jak wytrzymałość, opory przepływu, zdolność do przenoszenia momentów zginających czy odporność na korozyjna degradację.

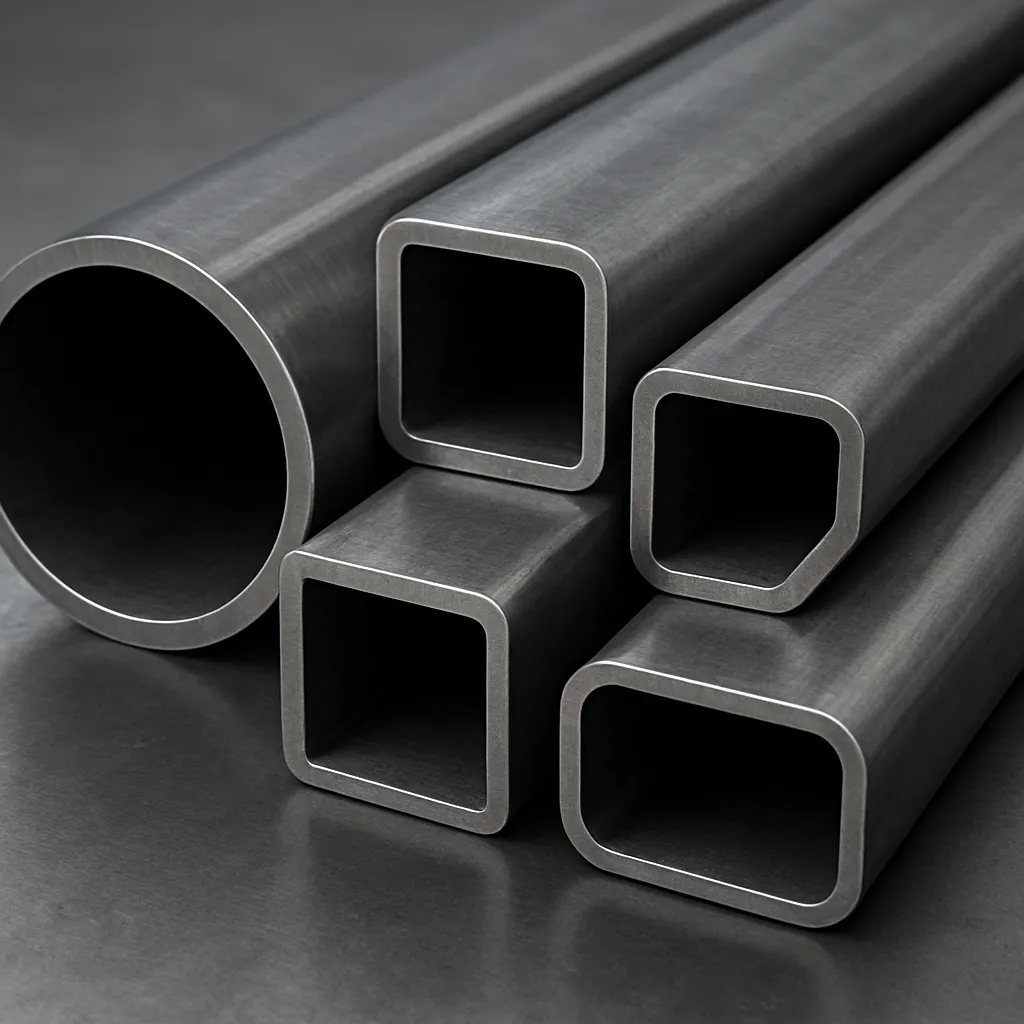

- Przekroje nieokrągłe: owalne, kwadratowe, prostokątne — stosowane tam, gdzie wymagana jest lepsza integracja z konstrukcją lub estetyka.
- Profile z wzmocnieniami: żeberka, karby, płetwy — poprawiają sztywność przy niewielkim wzroście masy.
- Rury perforowane i szczelinowe: wykorzystywane w filtracji, wymiennikach ciepła oraz systemach odwadniających.
- Rury spiralne i karbowane: poprawiają dyfuzję ciepła i przepływ turbulentny, często używane w wymiennikach ciepła.
Materiały i właściwości mechaniczne
Dobór materiału to podstawowy czynnik wpływający na trwałość i koszt konstrukcji. Najczęściej stosowane są stale węglowe i stopowe, ale także stale nierdzewne i wysokostopowe przy wymaganiach korozyjnych lub wysokotemperaturowych. Z punktu widzenia projektanta liczą się takie parametry jak granica plastyczności, moduł Younga, wydłużenie przy zerwaniu oraz odporność na zmęczenie.
Wybór gatunku stali
W zależności od zastosowania preferowane są różne gatunki: stale niskostopowe do konstrukcji ogólnych, stale niskowęglowe do formowania i spawania oraz stale nierdzewne (np. 304, 316) tam, gdzie wymagana jest odporność na korozyjna. Dla wyrobów pracujących w wysokich temperaturach stosuje się stale ferrytyczne i austenityczne o specjalnych dodatkach stopowych.
Wpływ geometrii na mechanikę
Zmiana przekroju wpływa na moment bezwładności i rozkład naprężeń. Przykładowo, rury spłaszczone lub owalne mają inną skłonność do wyboczeń niż klasyczne rury okrągłe. Dodanie żeber zwiększa sztywność przy zginaniu, ale może również tworzyć strefy koncentracji naprężeń, co wymaga dokładnej analizy przy użyciu symulacji FEM. Aby zredukować lokalne naprężenia, stosuje się zaokrąglenia promieniowe i kontrolowane przejścia geometryczne.
Technologie produkcji i obróbka
Produkcja rur o specjalnych kształtach łączy tradycyjne procesy z nowoczesnymi technikami obróbki. Wybór metody zależy od wymaganego kształtu, tolerancji oraz właściwości materiałowych. Najpopularniejsze technologie to: walcowanie, ciągnienie, gięcie profilowe, spawanie i formowanie na zimno.
Procesy formowania
- Walcowanie na zimno i gorąco — podstawowa metoda dla rur profilowanych; umożliwia uzyskanie skomplikowanych przekrojów przy dużej powtarzalności.
- Ciągnienie — stosowane do uzyskania bardzo precyzyjnych wymiarów i wykończenia powierzchni; idealne dla małych i średnich średnic.
- Gięcie i kształtowanie — do produkcji rur o zmiennym przekroju lub łukach; wymaga kontroli sprężystości materiału.
Spawanie i łączenie
Łączenie elementów o skomplikowanej geometrii wymaga zaawansowanych technik spawalniczych: TIG, MIG/MAG, spawanie laserowe czy spawanie tarciowe. Istotne jest kontrolowanie odkształceń termicznych i wpływu strefy wpływu ciepła na właściwości mechaniczne. Dla precyzyjnych połączeń często stosuje się obróbkę końcową (szlifowanie, honowanie) oraz napawanie ochronne.
Projektowanie hydrodynamiczne i termiczne
Specjalne przekroje rury mają zasadniczy wpływ na charakter przepływu i wymianę ciepła. Projektanci wykorzystują zmiany geometrii, aby sterować laminarnym lub turbulentnym przepływem, minimalizować spadki ciśnienia i poprawiać transfer ciepła w wymiennikach.
Analiza przepływu
- Optymalizacja profilu w celu redukcji strat ciśnienia przy jednoczesnym zwiększeniu efektywności wymiany ciepła.
- Stosowanie żeber i płetw do zwiększenia powierzchni kontaktu i wywołania mieszania warstwowego.
- Wykorzystanie symulacji CFD do przewidywania zjawisk przewodzenia, konwekcji i turbulentnych struktur przepływowych.
Zastosowania przemysłowe
Rury stalowe o specjalnej geometrii znajdują szerokie zastosowanie w przemyśle: energetyce, przemyśle petrochemicznym, motoryzacji, budownictwie i przemyśle spożywczym. Ich specjalne kształty umożliwiają spełnienie funkcji niedostępnych dla zwykłych rur.
- Wymienniki ciepła: rury żebrowane i karbowane zwiększają sprawność i zajmują mniej miejsca.
- Instalacje morskie i offshore: profile o zwiększonej odporności na wyboczenie i korozję, często z anodami i powłokami ochronnymi.
- Przemysł motoryzacyjny: przewody wydechowe o kontrolowanej akustyce, rury ramowe o niestandardowych przekrojach poprawiające sztywność pojazdu.
- Architektura i konstrukcje: elementy nośne o estetycznych kształtach oraz rury fasadowe zintegrowane z systemami montażowymi.
Kontrola jakości i standardy
Rury o specjalnej geometrii wymagają szczególnej kontroli jakości na etapie produkcji i montażu. Standardowe metody badań nieniszczących (NDT) muszą być dopasowane do nietypowych kształtów.
Metody badań
- Ultrasonografia (UT) — ocena ciągłości spoin i wykrywanie defektów wewnętrznych.
- Radiografia — szczególnie przydatna do badania spawanych połączeń o skomplikowanej geometrii.
- Próby ciśnieniowe i hydrostatyczne — weryfikacja szczelności i wytrzymałości.
- Kontrola wymiarowa z wykorzystaniem skanerów 3D i pomiarów optycznych do sprawdzenia zgodności z tolerancjami.
Normy i tolerancje
W zależności od branży obowiązują różne normy, takie jak EN, ASTM czy krajowe specyfikacje. Tolerancje geometryczne i wymagania dotyczące chropowatości powierzchni są kluczowe dla poprawnego działania systemu. Dla części pracujących w cyklach zmęczeniowych istotne jest również kontrolowanie jakości mikrostruktury i rozmieszczenia wtrąceń.
Wyzwania projektowe i przyszłe trendy
Projektowanie rur o specjalnej geometrii niesie za sobą szereg wyzwań: od ekonomicznych (koszty produkcji i materiałów) po techniczne (analiza zmęczeniowa, kontrola odkształceń). W odpowiedzi na rosnące wymagania pojawiają się nowe kierunki rozwoju.
Optymalizacja i narzędzia cyfrowe
Zastosowanie komputerowego wspomagania projektowania, optymalizacji topologicznej i analizy wieloobiektowej pozwala na stworzenie profili o maksymalnej wydajności przy minimalnej masie. Dzięki połączeniu symulacji strukturalnych i CFD możliwa jest równoczesna optymalizacja parametrów mechanicznych i przepływowych.
Nowoczesne technologie wytwarzania
- Spawanie laserowe i zrobotyzowane systemy — dla większej precyzji i powtarzalności.
- Druk 3D metali — umożliwia tworzenie skomplikowanych przekrojów i wewnętrznych kanałów niemożliwych do uzyskania tradycyjnymi metodami.
- Zaawansowane powłoki funkcyjne i systemy samonaprawcze — zwiększają trwałość w agresywnym środowisku.
Aspekty ekologiczne i ekonomiczne
W dobie rosnącej świadomości ekologicznej optymalizacja zużycia materiału, recykling i długowieczność wyrobów zyskują na znaczeniu. Projektanci dążą do minimalizacji strat energetycznych związanych z produkcją i transportem oraz do wydłużenia żywotności instalacji poprzez zastosowanie trudnoglejących stopów i powłok ochronnych. Decyzje dotyczące materiałów i technologii wytwarzania muszą uwzględniać cykl życia produktu i koszty eksploatacyjne.
Rury stalowe o specjalnej geometrii stanowią połączenie wiedzy z zakresu materiałoznawstwa, mechaniki konstrukcji i technologii produkcji. Ich rosnąca popularność wynika z możliwości dostosowania kształtu do potrzeb konkretnego zastosowania — od poprawy parametrów przepływowych po zwiększenie nośności i odporności na warunki zewnętrzne. W miarę rozwoju narzędzi inżynierskich i technologii wytwarzania, zakres możliwych rozwiązań będzie się poszerzał, otwierając nowe zastosowania i poprawiając efektywność istniejących systemów.
