Rury spawane spiralnie są ważnym elementem nowoczesnego przemysłu rurowego — od budownictwa po przesył mediów. Ten artykuł omawia technologie produkcji, typowe zastosowania, najważniejsze zalety oraz konkretne wady i ograniczenia, które powinny być brane pod uwagę przy doborze rurociągów do projektów o różnym charakterze.
Produkcja i konstrukcja rur spawanych spiralnie

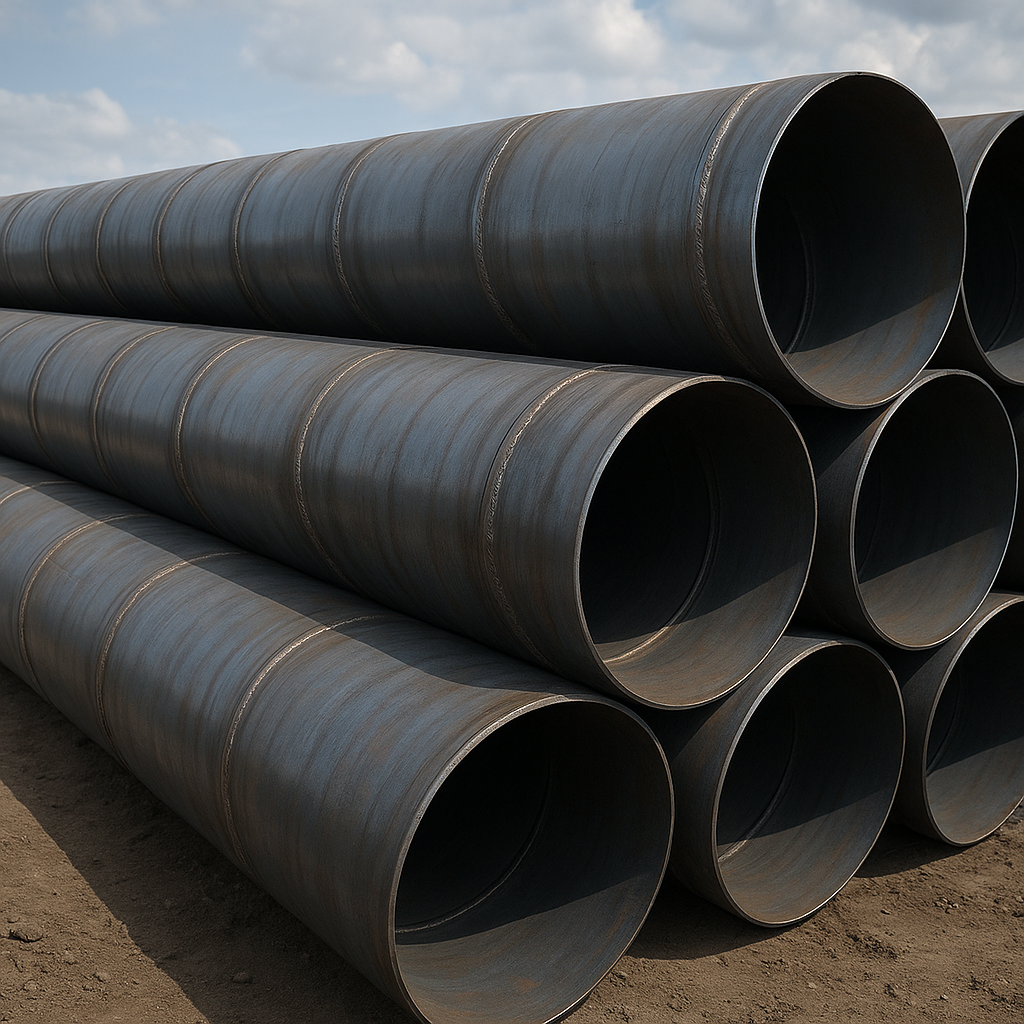

Rury wytwarzane spiralnie powstają przez formowanie taśmy stalowej lub blachy w kształt cylindra z jednoczesnym wykonywaniem spawu wzdłużnym pod kątem do osi rury, tworząc charakterystyczną linię spawu o kształcie helisy. Najczęściej stosowaną metodą spawania jest spawanie podtopione łukowe (SAW), choć w zależności od materiału i wymagań jakościowych stosuje się też inne techniki.
Podstawowe etapy procesu
- Rozwijanie i przygotowanie materiału (taśma/ blacha) — cięcie, prostowanie, przygotowanie krawędzi.
- Formowanie helisy — gięcie i podawanie taśmy w formierce, która nadaje kształt walca.
- Spawanie spiralne — wykonywane w sposób ciągły, zazwyczaj z zewnątrz i wewnątrz rury (jedno- lub dwustronnie) dla zapewnienia pełnej penetracji i odpowiedniej grubości ściany.
- Obróbka cieplna i kontrola jakości — badania nieniszczące (RT, UT), hydrostatyczne próby, wykończenie powierzchni.
- Pokrycia ochronne — powłoki z żywic epoksydowych, powłoki PE, powłoki cynkowe, malowanie, a także systemy antykorozyjne.
Normy i klasy materiałowe
Rury spiralne produkuje się ze stali węglowych i stopowych, często zgodnych z wymaganiami przemysłowymi i normami takimi jak API (np. API 5L), oraz normami europejskimi (np. EN). Wybór gatunku stali wpływa na nośność, odporność na rozciąganie i temperaturę, dlatego projektanci dobierają klasę materiału do ciśnienia roboczego i warunków eksploatacji.
Zastosowania rur spawanych spiralnie
Rury spawane spiralnie znajdują szerokie zastosowanie w wielu branżach ze względu na ekonomię produkcji i elastyczność rozmiarową. Do najczęstszych zastosowań należą:
- Przesył mediów płynnych i gazów — długodystansowe rurociągi transportowe dla ropy, gazu ziemnego oraz wody. Dzięki możliwości produkcji dużych średnic są często wybierane do sieci przesyłowych.
- Sieci wodociągowe i kanalizacyjne — rury spiralne o dużych średnicach wykorzystywane są jako magistrale wodne, przewody sanitarne i kolektory deszczowe.
- Roboty hydrotechniczne i dredging — użycie jako rurociągi ssawno-tłoczne przy pogłębianiu oraz przesyle materiałów sypkich.
- Fundamenty i palowanie — rury jako elementy pali, tulei czy kolumn nośnych w konstrukcjach mostowych i budowlanych.
- Konstrukcje przemysłowe i stalowe — słupy, kolumny i elementy nośne, gdzie ważna jest jednocześnie duża średnica i stosunkowo niska masa.
- Przemysł petrochemiczny i energetyczny — dopuszczając odpowiednie powłoki i klasę materiału, rury spiralne stosuje się w instalacjach naziemnych i niektórych aplikacjach przybrzeżnych.
Dlaczego wybierane są do takich zastosowań?
- Możliwość produkcji bardzo dużych średnic przy użyciu stosunkowo wąskiej taśmy/ blachy.
- Szybka i ciągła linia produkcyjna, co wpływa na niższe koszty jednostkowe.
- Elastyczność w zakresie grubości ścianki i klasy stali — łatwe dostosowanie do wymagań projektu.
Zalety i wady rur spawanych spiralnie
Ocena przydatności rur spiralnych dla konkretnego projektu wymaga analizy zarówno korzyści, jak i ograniczeń wynikających z konstrukcji oraz technologii wytworzenia.
Zalety
- Ekonomia produkcji — dzięki możliwości wykorzystania taśmy oraz ciągłemu procesowi produkcji jednostkowy koszt rury jest zwykle niższy niż rur o tej samej średnicy spawanych wzdłużnie.
- Elastyczność wymiarowa — łatwość zmiany średnicy i grubości ścianki bez konieczności inwestycji w nowe formy.
- Szybkość produkcji — linie SSAW/SSAW są wydajne i pozwalają na masową produkcję elementów o dużych rozmiarach.
- Równa dystrybucja naprężeń — ułożenie spawu w helisie może przyczyniać się do korzystnego rozkładu naprężeń przy obciążeniach mechanicznych o charakterze złożonym.
- Możliwość stosowania różnorodnych powłok i zabezpieczeń antykorozyjnych, co zwiększa trwałość eksploatacyjną.
Wady i ograniczenia
Choć rury spawane spiralnie mają wiele zalet, należy rozważyć też konkretne wady:
- Większa długość spawu — spiralny spaw ma większą całkowitą długość na jednostkę długości rury niż spaw wzdłużny; to oznacza więcej punktów potencjalnych defektów i konieczność szerszego zakresu badań nieniszczących.
- Potencjalne problemy z kontrolą jakości spawu — przy złej technice spawania mogą występować nieciągłości, porowatość, wtrącenia lub niezadowalająca penetracja, co wymaga rygorystycznych testów (UT, RT).
- Ograniczenia przy bardzo wysokich ciśnieniach i krytycznych zastosowaniach — w aplikacjach wymagających ekstremalnej integralności rury (np. głębokowodne rurociągi podmorskie o bardzo wysokim ciśnieniu) często preferuje się rury z rowkowaniem wzdłużnym (LSAW), ponieważ mają krótszą długość spawu i prostszą kontrolę jakości.
- Złożoność obróbki końcówek i przygotowania do spawania czołowego — przy łączeniu na budowie często należy dodatkowo przygotowywać końcówki rur (fazowanie, wyrównanie), co może wydłużyć montaż.
- Ryzyko korozji przy spawie — strefa wpływu ciepła i miejsce spawu mogą być bardziej podatne na korozję jeśli zabezpieczenia są niewystarczające; wymagana jest odpowiednia technologia powłok i ewentualna ochrona katodowa.
- Wariantowość jakości — rury spiralne od różnych producentów mogą znacznie różnić się jakością wykonania, dlatego ważne jest odniesienie do norm i ścisła kontrola dostaw.
Kontrola jakości i zabezpieczenia antykorozyjne
W praktyce eksploatacyjnej kluczowym aspektem jest szybkie wykrywanie i eliminacja wad spawu. Standardowe metody obejmują: badania radiograficzne (RT), ultradźwiękowe (UT), testy hydrostatyczne, a także inspekcje powierzchniowe. Zabezpieczenia antykorozyjne to: powłoki epoksydowe, powłoki PE, malowanie, cynkowanie oraz systemy ochrony katodowej. Dla systemów przesyłowych istotne jest także stosowanie odpowiednich powłok wewnętrznych, by ograniczyć procesy korozyjne i erozyjne.
Kiedy warto wybrać rury spawane spiralnie, a kiedy nie?
Decyzja o zastosowaniu rur spiralnych powinna być wynikiem analizy technicznej i ekonomicznej. Poniżej kryteria, które ułatwiają wybór:
- Wybierz rury spiralne, gdy:
- potrzebujesz dużych średnic przy ograniczonym budżecie;
- projekt dopuszcza umiarkowane i powtarzalne obciążenia ciśnieniowe;
- istotne jest szybkie wykonanie dużej partii rur;
- projekt obejmuje instalacje naziemne, hydrotechniczne lub jako elementy konstrukcyjne.
- Rozważ inne technologie, gdy:
- aplikacja wymaga maksymalnej integralności przy bardzo wysokim ciśnieniu lub ekstremalnych warunkach morskich;
- istotne jest zminimalizowanie długości spawu na jednostkę długości rury;
- wymagane są specyficzne właściwości materiałowe trudne do osiągnięcia przy spawaniu spiralnym.
Aspekty montażowe i eksploatacyjne
Na etapie montażu istotne są: dokładne fazowanie łączników, kontrola stojących naprężeń przy łączeniu, oraz zabezpieczenie połączeń na zewnątrz i od wewnątrz. W eksploatacji należy prowadzić regularne inspekcje, monitorować korozję i wykonywać próby nieniszczące w newralgicznych miejscach, zwłaszcza w rejonie spawu spiralnego. Przy transporcie i układaniu dużych paneli rurowych należy uwzględnić ich wagę, elastyczność i możliwe odkształcenia podczas obsługi.
Wybór producenta i warunki zamówienia
Dobry producent powinien dostarczyć komplet dokumentów: certyfikaty materiałów, wyniki badań nieniszczących, protokoły z prób mechanicznych, deklaracje zgodności z normami (np. API, EN), oraz szczegółową specyfikację powłok. W zamówieniach warto precyzyjnie określić wymagania dotyczące tolerancji wymiarowych, klasy stali, rodzaju spawania oraz zakresu badań kontrolnych, by uniknąć niespodzianek przy odbiorze.
Praktyczne wskazówki projektowe
Projektanci i inwestorzy powinni brać pod uwagę kilka praktycznych zasad:
- Dokładne określenie warunków pracy (temperatura, ciśnienie, medium) i dobranie klasy materiału oraz powłok zgodnie z tymi wymaganiami.
- Planowanie kontroli jakości z uwzględnieniem miejsc najbardziej narażonych na defekty (przebieg spawu spiralnego) i zapisanie tego w specyfikacji.
- Zastosowanie odpowiednich łączników i technik montażu, które minimalizują koncentratory naprężeń na łączeniach.
- Uwzględnienie logistycznych aspektów dostawy i montażu dużych średnic — dostępność sprzętu do układania, manipulacji i spawania na budowie.
- Analiza całkowitych kosztów cyklu życia (LCC) — czasem wyższe początkowe koszty lepszych powłok lub kontroli jakości zwracają się przez dłuższą trwałość instalacji.
Wybór rur spawanych spiralnie może przynieść znaczne korzyści ekonomiczne i konstrukcyjne, o ile zostanie poprzedzony starannym doborem materiału, norm jakościowych oraz systemów ochronnych. Jednocześnie należy uwzględnić specyfikę spawu spiralnego i zapewnić odpowiednie procedury kontroli, by ograniczyć ryzyko awarii i przedłużyć żywotność instalacji.
