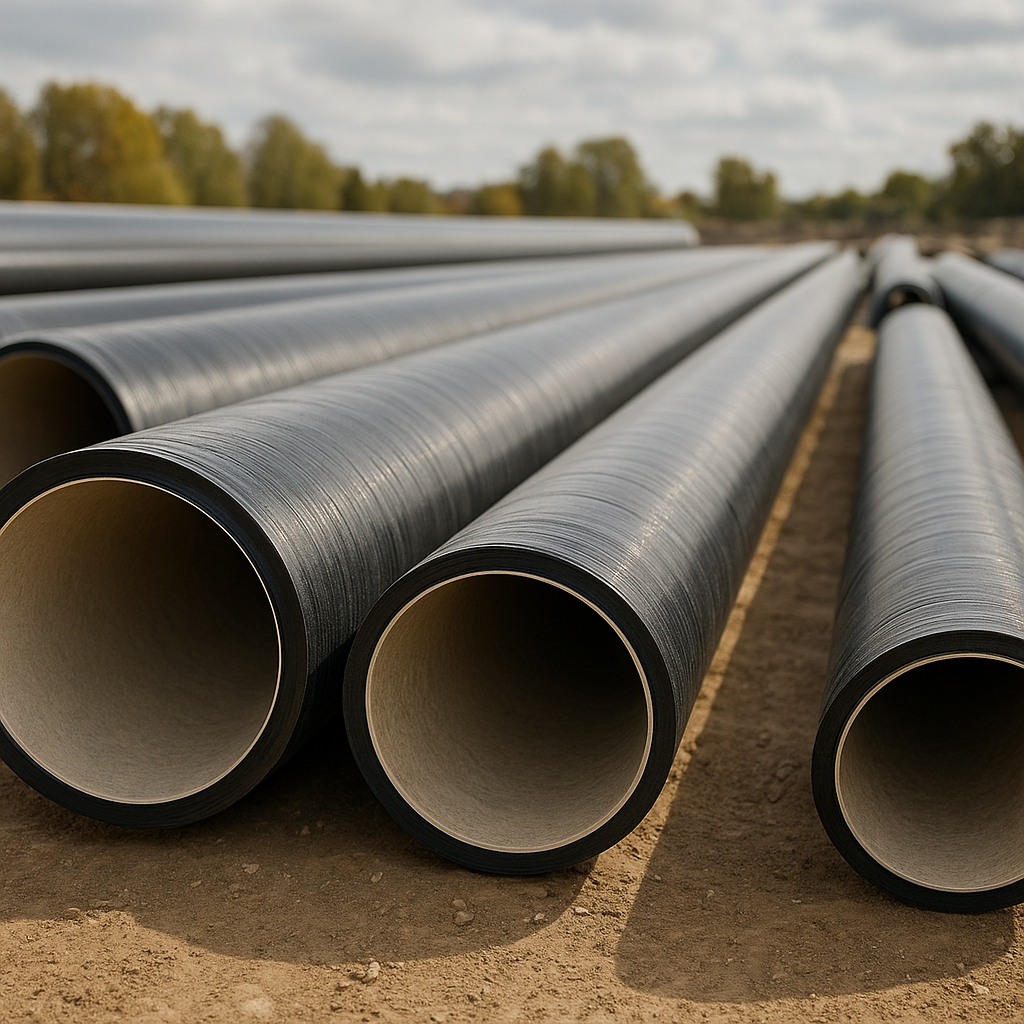

Rury wykonane z materiałów kompozytowych zdobywają coraz większe zainteresowanie w branżach zajmujących się przesyłem mediów. Ich rozwój wynika z potrzeby poszukiwania rozwiązań odpornych na korozja, jednocześnie oferujących wysoką wytrzymałość przy relatywnie niskiej masie. Artykuł omawia budowę, technologie produkcji, główne zalety oraz obszary zastosowań tych systemów, przybliżając także wyzwania i perspektywy rozwoju tej gałęzi inżynierii.
Materiały i technologie produkcji
Rury kompozytowe powstają z kombinacji matrycy polimerowej i zbrojenia włóknistego. Najczęściej stosowanymi włóknami są włókna szklane (GFRP), węglowe (CFRP) oraz aramidowe, zaś jako matrycę stosuje się żywice poliestrowe, epoksydowe lub winyloestrowe. Procesy produkcyjne obejmują kilka metod:
- nawijanie filamentów (filament winding) — idealne do produkcji rur ciśnieniowych o dużej średnicy, zapewnia precyzyjny rozkład włókien;
- pultruzja — ciągły proces wytłaczania kompozytu o stałym przekroju, stosowany do mniejszych średnic i profili;
- RTM (resin transfer molding) — żywica wtryskiwana do formy z włóknami, daje dobre właściwości powierzchni i kontrolę nad zawartością włókien;
- eterowe i epoksydowe powłoki wewnętrzne — stosowane w celu zwiększenia odporności chemicznej i zmniejszenia szorstkości hydraulicznej.
W zależności od zastosowania rury kompozytowe mogą mieć warstwową strukturę: wewnętrzna powłoka ochronna, warstwa konstrukcyjna z włókien, zewnętrzna powłoka anty-UV lub izolacyjna. W niektórych konstrukcjach stosuje się przekładki z pianki lub tkanin termoplastycznych, by poprawić parametry mechaniczne i termiczne.
Zalety rurociągów kompozytowych
Do najważniejszych zalet należą:
- odporność na korozja chemiczną i elektrochemiczną — brak degradacji w środowiskach korozyjnych to kluczowa przewaga nad stalą;
- wysoki stosunek wytrzymałość do masy — rury są znacznie lekkie w porównaniu z tradycyjnymi materiałami, co upraszcza transport i instalacja;
- niska podatność na osadzanie biofoulingu i skala — korzystne dla systemów wody pitnej i przemysłowych;
- dłuższa trwałość eksploatacyjna i mniejsze potrzeby konserwacyjne;
- możliwość dopasowania parametrów mechanicznych (sztywność poprzeczna, wytrzymałość na rozciąganie) poprzez zmianę orientacji i rodzaju włókien;
- doskonałe właściwości izolacyjne i niska przewodność cieplna, przydatne w instalacjach ciepłowniczych;
- krótszy czas montażu i niższe koszty pośrednie — mniejsze zapotrzebowanie na sprzęt do układania i naprawy.
W praktyce oznacza to, że w wielu aplikacjach rury kompozytowe oferują korzystniejszy koszt cyklu życia niż materiały tradycyjne. Mimo wyższych kosztów jednostkowych na etapie zakupu, niższe koszty konserwacji i dłuższa żywotność przekładają się na mniejszy całkowity koszt eksploatacji.
Zastosowania praktyczne
Rury kompozytowe znajdują zastosowanie w wielu sektorach przemysłu:
- systemy wodociągowe i kanalizacyjne — zwłaszcza tam, gdzie występuje agresywne środowisko chemiczne lub korozja biologiczna;
- przemysł chemiczny — transport agresywnych medium, kwasów i zasad, gdzie odporność chemiczna jest kluczowa;
- sektor naftowy i gazowy — rury do przesyłu mediów na platformach morskich i w strefach korozyjnych;
- systemy chłodnicze, HVAC i ciepłownicze — ze względu na dobrą izolacyjność i mniejsze straty cieplne;
- budownictwo infrastrukturalne — mosty rurowe, rurociągi podziemne o małej masie, instalacje w obiektach zabytkowych, gdzie ogranicza się obciążenia;
- aplikacje specjalne — rurociągi w kopalniach solnych, instalacje odsiarczania spalin oraz systemy transportujące ścieki przemysłowe.
Specyficzne projekty pokazują również zastosowanie rur kompozytowych jako alternatywy w renowacji istniejących rurociągów, gdzie tradycyjne metody wymiany są kosztowne lub niemożliwe do zastosowania. Techniki bezwykopowe i prefabricacja prefabrykatów znacznie ułatwiają takie zadania.
Projektowanie, łączenia i eksploatacja
Projektowanie rurociągów kompozytowych wymaga uwzględnienia kilku specyficznych parametrów. Ze względu na anizotropię materiału decydująca jest orientacja włókien względem osi rury — inna dla obciążeń obwodowych (ciśnienie wewnętrzne) i inna dla obciążeń osiowych (siły rozciągające, osiadanie). Ważne aspekty projektowe to:
- klasyfikacja ciśnienia roboczego i zapasu bezpieczeństwa;
- odporność na temperaturę i starzenie termiczne — matryce żywiczne mają ograniczenia temperaturowe;
- odporność na zjawiska pełzania (creep) pod stałym obciążeniem;
- odporność na uderzenia i ścieranie, zwłaszcza w rurociągach przesyłających medium zawierające cząstki stałe.
Metody łączenia
Dobór sposobu łączenia elementów ma kluczowe znaczenie dla integralności systemu. Najpopularniejsze metody to łączenia szyjkowe z uszczelkami, łączenia mechaniczne z elementami stalowymi, zgrzewanie thermoplastycznych warstw (dla rur z matryc termoplastycznych) oraz klejenie strukturalne. W praktyce stosuje się również prefabrykowane złącza z włóknami wtopionymi lub specjalne mufy wzmacniane.
W eksploatacji istotne jest monitorowanie stanu rurociągu. Systemy zintegrowanego monitoringu pozwalają na wczesne wykrycie uszkodzeń oraz ocenę zużycia warstwy zewnętrznej. Dostępne są sensory do pomiaru ciśnienia, temperatury, wykrywania przecieków, a także techniki badań nieniszczących, takie jak ultrasound czy termografia.
Wyzwania i ograniczenia
Mimo licznych zalet rury kompozytowe mają też ograniczenia, które warto rozważyć przy projektowaniu:
- ograniczenia temperaturowe — większość żywic traci właściwości mechaniczne przy podwyższonych temperaturach;
- problemy z łączeniami w miejscach o dużych obciążeniach dynamicznych — złącza mogą wymagać dodatkowych wzmocnień;
- odporność na promieniowanie UV — konieczność stosowania powłok ochronnych na zewnątrz;
- awarie mechaniczne spowodowane uderzeniami czy przecięciami — materiały kompozytowe zachowują się inaczej niż stal i nie zawsze wykazują widoczne odkształcenia plast.
Innym ograniczeniem jest kwestia recyclingu i utylizacji końcowych. Kompozyty wielowarstwowe, zwłaszcza te z matrycą termoutwardzalną, są trudne do przetworzenia w porównaniu z metalami czy termoplastami. W odpowiedzi przemysł rozwija technologie odzysku włókien i przetapiania matryc, lecz nadal pozostaje to wyzwaniem dla gospodarki o obiegu zamkniętym.
Bezpieczeństwo, normy i certyfikacja
Wprowadzenie rurociągów kompozytowych do krytycznych instalacji wymaga spełnienia rygorystycznych norm i procedur certyfikacyjnych. Normy dotyczą materiałów, metod badania wytrzymałości, odporności chemicznej i właściwości hydraulicznych. Dla instalacji spożywczych i wody pitnej dodatkowo obowiązują wymogi sanitarne. W praktyce ważne jest, aby dostawcy prezentowali wyniki badań długoterminowych i referencje z realnych realizacji.
Ocena ryzyka powinna obejmować analizę scenariuszy awaryjnych, przewidywanej szybkości propagacji uszkodzeń oraz plan działań naprawczych. W przypadku awarii szybka identyfikacja i lokalizacja nieszczelności jest kluczowa, dlatego integracja systemów detekcji staje się standardem w nowoczesnych instalacjach.
Ekologia i ekonomia — bilans korzyści
Ocena ekologiczna rurociągów kompozytowych zależy od wielu czynników: rodzaju matrycy, długości eksploatacji, częstotliwości napraw i możliwości recyklingu. W wielu analizach LCA (life-cycle assessment) kompozyty wypadają korzystnie ze względu na niższe straty materiałowe podczas transportu i mniejsze potrzeby serwisowe. Jednak obecność żywic termoutwardzalnych komplikuje recykling, co jest ważnym argumentem przy wyborze systemu.
W perspektywie ekonomicznej decydujące są koszty cyklu życia: koszt zakupu, montażu, utrzymania i utylizacji. Tam, gdzie koszty konserwacji tradycyjnych materiałów (np. stalowych) są wysokie z powodu korozji, kompozyty często wykazują przewagę. Klienci zwracają uwagę także na szybkość realizacji inwestycji i mniejsze wymogi logistyczne.
Perspektywy i innowacje
Przyszłość rurociągów kompozytowych wiąże się z kilkoma kierunkami rozwoju:
- nowe matryce i zbrojenia — kompozyty z nanomateriałami lub włóknami hybrydowymi oferują lepszą wytrzymałość i odporność na temperaturę;
- technologie inteligentne — wbudowane sensory i systemy diagnostyczne umożliwią stały nadzór stanu technicznego;
- poprawa recyclingu — rozwój procesów odzysku włókien i chemicznego rozkładu matryc;
- prefabrykacja i modularność — elementy montowane szybciej i tańsze w logistyce;
- integracja z odnawialnymi źródłami energii — lekkie rurociągi dla instalacji służących do transportu energii cieplnej z sieci lokalnych.
Coraz częściej prowadzone są badania nad zintegrowaniem powłok fotokatalitycznych, powłok samonaprawczych oraz elementów do monitoringu stanu strukturalnego. To prowadzi do powstawania tzw. inteligentne rury, które nie tylko transportują medium, lecz także informują o swoim stanie i przewidują konieczne prace konserwacyjne.
Przykłady wdrożeń i studia przypadku
W praktyce wiele projektów udowodniło przydatność rur kompozytowych. Na platformach morskich rury GFRP są wykorzystywane do przesyłu mediów procesowych z uwagi na odporność na słoną wodę. W miastach rury kompozytowe służą do modernizacji magistral wodociągowych bez kosztownych rozkopów, dzięki możliwości stosowania technologii bezwykopowych i prefabrykatów. W przemyśle chemicznym ich zastosowanie zmniejsza ryzyko awarii wynikających z korozji i ogranicza przerwy produkcyjne.
Wykonane porównania ekonomiczne często pokazują, że przy właściwej specyfikacji technicznej i poprawnym montażu rurociągi kompozytowe mogą pracować bezawaryjnie przez dekady, co przekłada się na atrakcyjność inwestycyjną tych rozwiązań.
Podsumowanie najważniejszych aspektów technologicznych
Rury kompozytowe stanowią realną alternatywę dla tradycyjnych materiałów w wielu obszarach przesyłu mediów. Ich największe atuty to odporność na korozję, lekkość, dostosowywalność parametrów mechanicznych i mniejsze koszty eksploatacji. Wybór technologii powinien być poparty analizą warunków pracy, wymaganiami środowiskowymi oraz oceną całkowitych kosztów cyklu życia. W miarę postępu badań nad matrycami, recyklingiem i inteligentnymi systemami monitoringu rola rurociągów kompozytowych będzie prawdopodobnie rosła, zwłaszcza tam, gdzie trwałość i niezawodność są kluczowe.
