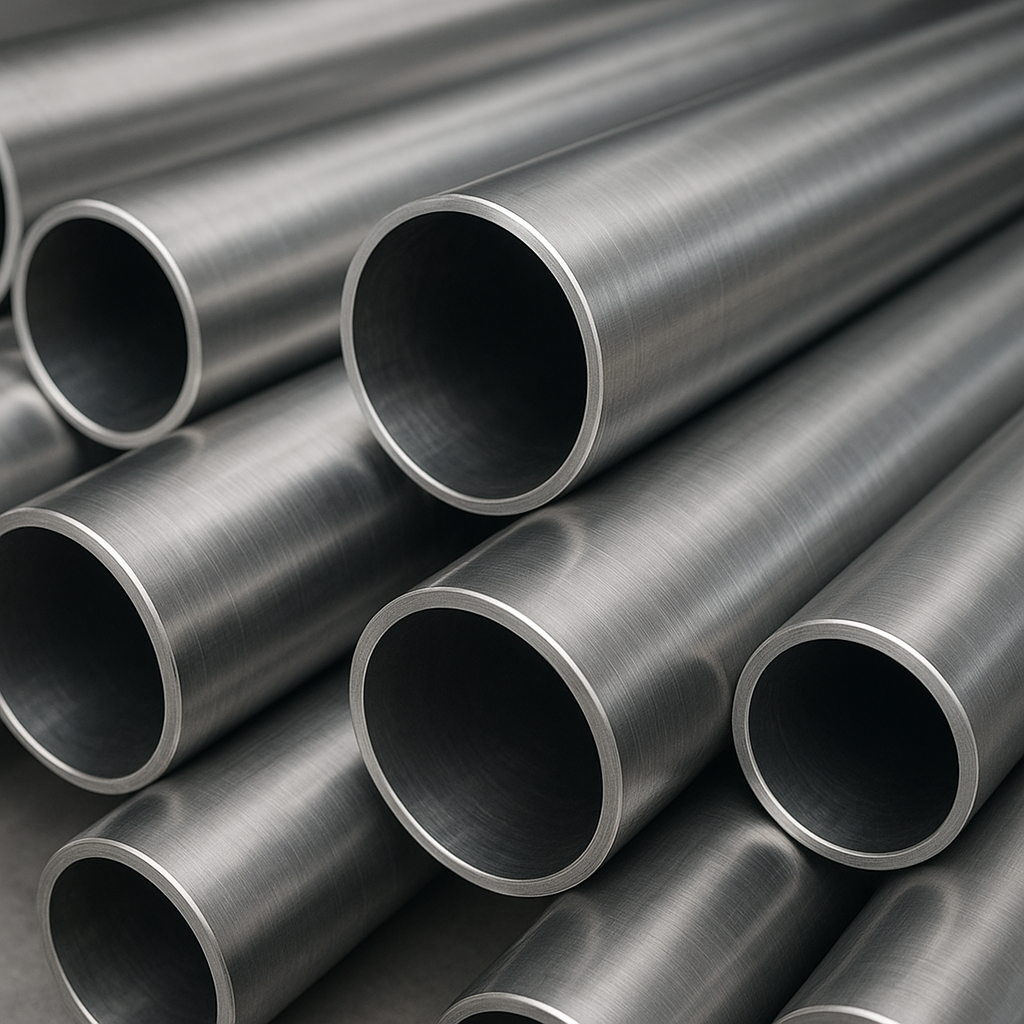

Rury wykonane ze stali duplex i superduplex zajmują kluczowe miejsce w nowoczesnych instalacjach przemysłowych, gdzie łączy się potrzeba wysokiej odporność na korozję z wymaganiami dotyczącymi dużej wytrzymałośći mechanicznej. Materiały te, dzięki specyficznej mikrostrukturze i składowi chemicznemu, oferują kompromis między zaletami stali ferrytycznych i austenitycznych, co czyni je atrakcyjnym wyborem w trudnych warunkach pracy. Poniżej przedstawiono szczegółowy opis budowy, właściwości, zastosowań i praktycznych aspektów wykorzystania rur duplex i superduplex.
Budowa, skład chemiczny i mikrostruktura
Rury duplex i superduplex charakteryzują się dwufazową strukturą metalu, w której współistnieją fazy ferrytyczna i austenityczna. Taka kombinacja zapewnia unikalne połączenie cech mechanicznych i korozyjnych. Najczęściej stosowane gatunki zawierają zwiększoną zawartość chromu, molibdenu i azotu w porównaniu do klasycznych stali austenitycznych.
Skład chemiczny
- Chrom — zwykle 20–28% w zależności od klasy; odpowiada za podstawową korozyjna odporność.
- Molibden — w superduplex (np. UNS S32750/S32760) jego zawartość jest wyższa, co zwiększa odporność na korozję szczelinową i wżerową.
- Azot — dodatek azotu poprawia wytrzymałość i stabilizuje strukturę austenityczną; działa również korzystnie na odporność ogólną.
- Żelazo, wanad, krzem i inne pierwiastki w mniejszych ilościach regulują właściwości mechaniczne i procesy spawalnicze.
Mikrostruktura i jej znaczenie
Mikrostruktura duplex jest w przybliżeniu zbalansowana: ok. 50% ferryty i 50% austenitu. W superduplex zwiększona ilość molibdenu i azotu oraz optymalizacja obróbki cieplnej prowadzi do poprawy parametrów mechanicznych i wyższej odporności korozyjnej. Kluczowe jest kontrolowanie chłodzenia i czasu przebywania w określonym zakresie temperatur podczas obróbki cieplnej, aby uniknąć niekorzystnych wydzieleń takich jak sigma-faza, które obniżają ciągliwość i odporność na pękanie.
Właściwości mechaniczne i korozyjne
Rury duplex i superduplex oferują lepsze parametry niż wiele standardowych stali nierdzewnych. Ich profil właściwości sprawia, że nadają się do pracy pod wysokim ciśnieniem i w agresywnych środowiskach.
Wytrzymałość mechaniczna
- Wyższa granica plastyczności i wytrzymałość na rozciąganie w porównaniu do stali austenitycznych — co umożliwia redukcję grubości ścianki przy zachowaniu nośności.
- Lepsza odporność na zmęczenie dzięki kombinacji twardości i ciągliwości, co jest istotne w instalacjach narażonych na cykliczne obciążenia.
Odporność na korozję
Duplex i superduplex cechują się wysoką odpornością na korozję szczelinową, wżerową i naprężeniową — zwłaszcza w środowiskach zawierających chlorki oraz w wodach morskich. Właściwości te wynikają z obecności chromu i molibdenu oraz wzmocnienia przez azot. W porównaniu do stali 316L czy 904L, duplexy często wykazują istotnie lepszą odporność, co pozwala na ich stosowanie w miejscach gdzie korozja miejscowa stanowi główne zagrożenie.
Spawanie, obróbka i konstrukcja rur
Przy projektowaniu i wykonawstwie instalacji z rur duplex oraz superduplex należy przestrzegać specjalnych procedur, aby zachować ich korzystne właściwości. Niewłaściwe spawanie czy przegrzewanie może prowadzić do wydzieleń kruchych faz i utraty odporności korozyjnej.
Wskazówki spawalnicze
- Używanie dopasowanych materiałów dodatkowych (druty, elektrody) o składzie zgodnym z podstawowym materiałem.
- Kontrola ciepła wprowadzane (low heat input) i szybkie chłodzenie, aby ograniczyć tworzenie się faz międzymetalicznych.
- Przedspawanie i pospawanie należy planować tak, by unikać długotrwałego przebywania w zakresie temperatur 300–1000°C, sprzyjującym powstawaniu sigma-fazy.
- Po spawaniu zalecane jest przeprowadzenie badań nieniszczących (RT, UT) i testów na szczelność, a także kontrola mikrostruktury, gdy jest to wymagane.
Cięcie, gięcie i przygotowanie powierzchni
Obróbka mechaniczna rutynowo wykonywana jest przy użyciu standardowych technik, jednak ważne jest unikanie przegrzewania podczas cięcia plazmowego i szlifowania. Powierzchniowe uszkodzenia pasywnej warstwy tlenkowej powinny być naprawione poprzez passywację i ewentualne polerowanie w miejscach krytycznych.
Zastosowania przemysłowe rur duplex i superduplex
Ze względu na połączenie wysokiej odporności na korozyjną degradację i wytrzymałości mechanicznej, rury duplex i superduplex są szeroko wykorzystywane w sektorach, gdzie warunki eksploatacyjne są szczególnie wymagające.
Główne obszary zastosowań
- Przemysł naftowy i gazowy — rury przesyłowe, wymienniki ciepła, instalacje morskie i platformy wiertnicze, gdzie obecność chlorków i wysokie ciśnienia wymagają materiałów o zwiększonej trwałości.
- Energetyka — układy chłodzenia, systemy odzysku ciepła i wymienniki pracujące w agresywnych warunkach.
- Przemysł chemiczny i petrochemiczny — instalacje transportu agresywnych mediów, zbiorniki i rurociągi procesowe.
- Przemysł morski i odsalanie wody — komponenty narażone na działanie wody morskiej i biofoulingu.
- Produkcja papieru i przetwórstwo żywności — tam, gdzie wymagana jest higieniczna powierzchnia oraz odporność na agresywne środki chemiczne.
Kryteria doboru, normy i kontrola jakości
Dobór odpowiedniego gatunku rury zależy od środowiska pracy oraz wymagań eksploatacyjnych. Standardy międzynarodowe i krajowe (np. ASTM, EN, ISO) definiują wymagania dotyczące składu, badań i znakowania tych materiałów.
Aspekty projektowe
- Analiza korozji: identyfikacja rodzajów zagrożeń (korozja ogólna, szczelinowa, naprężeniowa).
- Warunki pracy: temperatura, ciśnienie, obecność H2S, CO2, chlorków, tlenków i innych zanieczyszczeń.
- Żywotność i serwisowanie: dostępność do inspekcji i napraw oraz oczekiwana trwałość instalacji.
Badania i kontrola jakości
Przed wdrożeniem rury powinny przejść szereg badań: analizy chemiczne, próby mechaniczne, badania nieniszczące spawów oraz testy odporności korozyjnej. W praktyce wykonywane są testy odporności szczelinowej (CPT), testy pittingu (PREN oceniany jest jako ważny wskaźnik) oraz badania mikrostrukturalne mające na celu wykrycie niepożądanych wydzieleń.
Zalety i ograniczenia stosowania
Stosowanie rur duplex i superduplex przynosi wiele korzyści, ale wiąże się też z pewnymi wyzwaniami, które należy brać pod uwagę przy planowaniu inwestycji.
Zalety
- Wysoka odporność na korozję miejscową w środowiskach z chlorkami.
- Wyższa wytrzymałość mechaniczna niż w standardowych stalach nierdzewnych, co umożliwia odchudzenie konstrukcji.
- Dobra odporność na kruche wydzielenia i pękanie naprężeniowe w porównaniu do niektórych materiałów konkurencyjnych.
- Możliwość zastosowania w wodzie morskiej i przy przeróbce surowców o agresywnym składzie chemicznym.
Ograniczenia i ryzyka
- Wyższe koszty materiałów i obróbki w porównaniu do zwykłych stali nierdzewnych i węglowych.
- Wymagania dotyczące kontroli procesów spawalniczych oraz procedur obróbki cieplnej, aby uniknąć degradacji mikrostruktury.
- Ryzyko tworzenia niepożądanych faz (np. sigma), szczególnie przy nieodpowiedniej obróbce termicznej.
- Potrzeba specjalistycznego szkolenia personelu montażowego i serwisowego.
Aspekty ekonomiczne i eksploatacyjne
Analiza kosztów powinna uwzględniać nie tylko cenę zakupu rur, ale także koszty montażu, konserwacji, żywotność i potencjalne oszczędności wynikające z mniejszej grubości ścianki oraz mniejszej potrzeby wymiany elementów z powodu korozji. W wielu zastosowaniach żywotność instalacji wykonanej z duplex lub superduplex przekłada się na niższe całkowite koszty posiadania (TCO).
Planowanie utrzymania
- Regularne inspekcje nieniszczące i monitorowanie parametrów procesowych.
- Zachowanie procedur czyszczenia i konserwacji powierzchni pasywnych, aby zapobiec lokalnym uszkodzeniom.
- Wczesne wykrywanie korozji naprężeniowej i szczelinowej dzięki monitorowaniu środowiska procesu.
Najlepsze praktyki w projektowaniu i wdrożeniu
Przy projektowaniu instalacji z rur duplex i superduplex warto stosować podejście interdyscyplinarne: materiałoznawstwo, inżynieria korozji i technologia spawalnicza. Należy dopasować materiał do specyficznych warunków pracy, uwzględnić możliwości montażowe i zapewnić odpowiednie procedury jakości.
Rekomendacje
- Wybór odpowiedniego stopu na podstawie analizy środowiska i wymagań mechanicznych.
- Opracowanie procedur spawania i kontroli cieplnej z uwzględnieniem specyfiki materiału.
- Regularne monitorowanie i testowanie w eksploatacji, aby potwierdzić założenia projektowe.
Materiały referencyjne i normy
W praktyce korzysta się z norm takich jak ASTM A182 (dla kształtowników i rur ciśnieniowych), EN 10217/10216 oraz specyfikacji producentów rur i materiałów spawalniczych. Dodatkowo, wytyczne dotyczące oceny ryzyka korozyjnego i dobór materiałów można znaleźć w dokumentach branżowych związanych z energetyką, petrochemią i przemysłem morskim.
