Przesył wody przemysłowej wymaga starannego doboru elementów instalacji, a przede wszystkim rur o odpowiednich parametrach. W artykule omówię kluczowe aspekty związane z budową, eksploatacją i konserwacją systemów przesyłu wody w zakładach przemysłowych. Zwrócę uwagę na materiały, normy, zagrożenia wynikające z korozji oraz dobre praktyki projektowe i montażowe, które decydują o trwałości i bezpieczeństwie instalacji.
Materiały i typy rur wykorzystywane w przesyle wody przemysłowej
Wybór materiału rury zależy od rodzaju wody (ciepła, chłodna, chemicznie agresywna), ciśnienia roboczego, temperatury oraz warunków mechanicznych. Do najczęściej stosowanych należą rury stalowe, rury z tworzyw sztucznych, rury z żeliwa oraz rury kompozytowe. Każdy z tych materiałów ma swoje zalety i ograniczenia.
Rury stalowe
Rury stalowe są powszechnie stosowane w instalacjach przemysłowych ze względu na dużą wytrzymałość i odporność na wysokie temperatury oraz ciśnienia. Stal węglowa jest ekonomiczna, lecz wymaga ochrony przed korozją. Staliwo nierdzewne sprawdza się tam, gdzie konieczna jest większa odporność chemiczna i mniejsze wymagania konserwacyjne. W praktyce stosuje się powłoki antykorozyjne, natryski ochronne oraz powłoki z tworzyw.
Rury z tworzyw sztucznych
Rury PE (polietylenowe), rury PVC i rury PP mają szerokie zastosowanie w mniej agresywnych chemicznie instalacjach oraz tam, gdzie ważna jest lekkość i łatwość montażu. Tworzywa są odporne na wiele związków chemicznych i nie korodują, jednak mają ograniczenia temperaturowe i mechaniczne. Dobrze sprawdzają się w systemach niskiego i średniego ciśnienia.
Rury żeliwne i kompozytowe
Rury żeliwne charakteryzują się dobrą odpornością na mechaniczne uszkodzenia i długą żywotnością, ale są ciężkie i podatne na korozję wewnętrzną i zewnętrzną bez odpowiedniej ochrony. Rury kompozytowe łączą zalety różnych materiałów — są lekkie, odporne na chemikalia i mają korzystne właściwości hydrauliczne, lecz zwykle są droższe w zakupie.
Projektowanie hydrauliczne i kryteria doboru rur
Projekt systemu przesyłu wody powinien uwzględniać straty ciśnienia, prędkości przepływu, rozmiary rurociągów oraz potrzeby technologiczne zakładu. Niewłaściwy dobór średnicy rury może skutkować nadmiernymi stratami energetycznymi lub nieodpowiednim dostarczaniem mediów.
Parametry hydrauliczne
- Prędkość przepływu — optymalna prędkość zapobiega nadmiernej erozji ścian rury i ogranicza osadzanie się zanieczyszczeń.
- Straty ciśnienia — oblicza się je przy pomocy równań Darcy-Weisbacha lub Manninga w zależności od rodzaju przepływu i materiału rury.
- Reżim przepływu — laminarne vs turbulentne; przemysłowe instalacje zwykle pracują w reżimie turbulentnym.
Dobór średnicy i materiału
Dobór średnicy powinien być kompromisem między kosztem materiału, parametrami hydraulicznymi i możliwościami pomp. Przy doborze materiału uwzględnia się także trwałość, odporność na korozję oraz kompatybilność chemiczną z przesyłaną wodą. Wskazane jest uwzględnienie przyszłych potrzeb — rozszerzalność systemu i łatwość konserwacji.
Montaż, uszczelnienia i połączenia
Prawidłowy montaż to warunek długowieczności instalacji. Błędy montażowe są jedną z głównych przyczyn awarii systemów przesyłu wody. Należy stosować właściwe techniki łączenia, uszczelniania i podejmować zabiegi umożliwiające kompensację dilatacji termicznej.
Techniki łączenia
- Spawanie — typowe dla rur metalowych, wymaga kwalifikacji spawaczy oraz badań nieniszczących.
- Zgrzewanie — stosowane dla niektórych tworzyw sztucznych (PE), daje szczelne połączenia bez elementów metalowych.

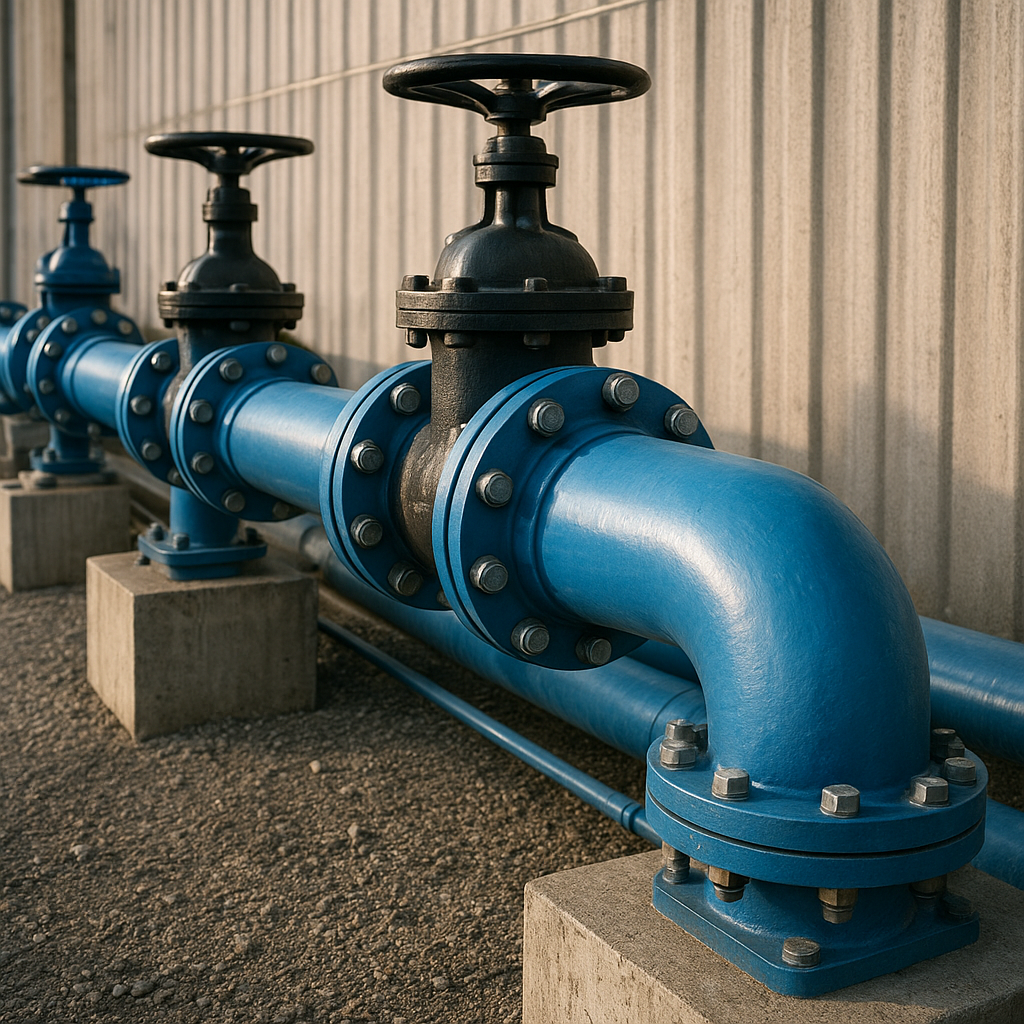

- Kołnierze i flansze — umożliwiają demontaż i serwis, istotne w miejscach wymagających częstego dostępu.
- Uszczelki i kształtki — dobór materiału uszczelnienia (np. guma, PTFE) wpływa na szczelność i odporność chemiczną połączeń.
Kompensacja i montaż pod kątem termicznym
Przy montażu należy uwzględnić rozszerzalność termiczną materiałów. Ułożenie rur na stałych podporach, zastosowanie kompensatorów oraz odpowiednich obejm zmniejsza ryzyko pęknięć i odkształceń. Ważna jest też ochrona przed drganiami i wpływem obciążeń mechanicznych.
Konserwacja, monitoring i diagnostyka
Systemy przesyłu wody wymagają regularnej konserwacji, by zapobiegać awariom oraz utrzymać wydajność. Dobrze zaprojektowany program utrzymania ruchu opiera się na monitoringu parametrów, inspekcjach oraz naprawach zapobiegawczych.
Inspekcje i pomiary
- Pomiary ciśnienia i przepływu — stały monitoring umożliwia szybkie wykrycie nieszczelności lub zatorów.
- Badania nieniszczące — ultradźwiękowe, radiograficzne lub magnetyczne badania łączących spawów i krytycznych odcinków rurociągu.
- Kontrola stanu antykorozyjnego — ocena powłok i wykrywanie ubytków na wczesnym etapie.
Konserwacja zapobiegawcza
Regularne czyszczenie, płukanie oraz wymiana uszczelek i elementów ruchomych znacząco wydłuża żywotność instalacji. W zastosowaniach o wysokim ryzyku biologicznym lub sedimentacji konieczne są programy dezynfekcji i usuwania osadów. W wielu zakładach wykorzystuje się też systemy zdalnego monitoringu oraz sterowania, które alarmują o odchyleniach parametrów.
Korozja, ochrona i środki przeciwdziałania
Korozja to jedno z głównych zagrożeń dla rurociągów. Jej przyczyny to obecność tlenu, agresywnych chemikaliów, wysokiej temperatury oraz naprężeń mechanicznych. Metody ochrony obejmują powłoki, inhibitorów korozji oraz ochronę katodową.
Powłoki i materiały ochronne
Powłoki epoksydowe, poliuretanowe oraz różnego rodzaju farby antykorozyjne zabezpieczają zewnętrzną powierzchnię rur. W przypadku wnętrza rurociągów stosuje się powłoki wewnętrzne i liners, które chronią przed agresywnym działaniem przesyłanego medium.
Ochrona katodowa
Ochrona katodowa jest często stosowana w przypadku rurociągów zakopanych lub zatapialnych. Systemy te minimalizują utlenianie metalu i wydłużają żywotność konstrukcji, jednak wymagają okresowej kontroli i uzupełniania anody.
Normy, certyfikacja i dobór technologii
Przemysł przesyłu wody operuje w oparciu o liczne normy krajowe i międzynarodowe, które regulują materiały, warunki wykonania, badania i eksploatację. Znajomość obowiązujących standardów jest niezbędna już na etapie projektowania.
Ważne standardy i wymagania
- Normy dotyczące materiałów rurociągów i złącz (np. EN, ISO) — określają właściwości mechaniczne i chemiczne.
- Normy dotyczące badań spawów i wykonawstwa (badania nieniszczące).
- Wytyczne dotyczące zabezpieczeń antykorozyjnych i eksploatacji.
Kryteria ekonomiczne i środowiskowe
W doborze technologii ważne są koszty inwestycyjne i eksploatacyjne, dostępność materiałów oraz wpływ na środowisko. Coraz częściej przy podejmowaniu decyzji uwzględnia się cykl życia instalacji (LCC) oraz możliwości recyklingu zastosowanych materiałów.
Zastosowania i przykłady rozwiązań
Rurociągi przesyłające wodę przemysłową występują w wielu branżach: energetyce, przemyśle chemicznym, spożywczym, hutnictwie czy systemach chłodzenia. Każde z zastosowań stawia inne wymagania dotyczące materiałów, jakości wody i zabezpieczeń.
Przykład: system chłodzenia w elektrowni
W elektrowniach stosuje się rury o dużych średnicach i wysokiej odporności mechanicznej. Systemy często korzystają z rur stalowych ze specjalnymi powłokami wewnętrznymi oraz systemami kontroli przepływu, aby zapobiegać korozji i biofoulingowi.
Przykład: zakład chemiczny
W zakładach chemicznych konieczne jest zastosowanie materiałów odpornych na agresywne media — często wybiera się rury z tworzyw lub stali nierdzewnej z dodatkowymi powłokami i układami monitoringu parametrów procesowych.
Dobór właściwej rury i całościowego rozwiązania wymaga współpracy między projektantami, wykonawcami i służbami utrzymania ruchu. Inwestycje w jakość materiałów, prawidłowy montaż oraz systemy ochronne przekładają się bezpośrednio na niezawodność i koszty eksploatacji instalacji przesyłających wodę przemysłową.
