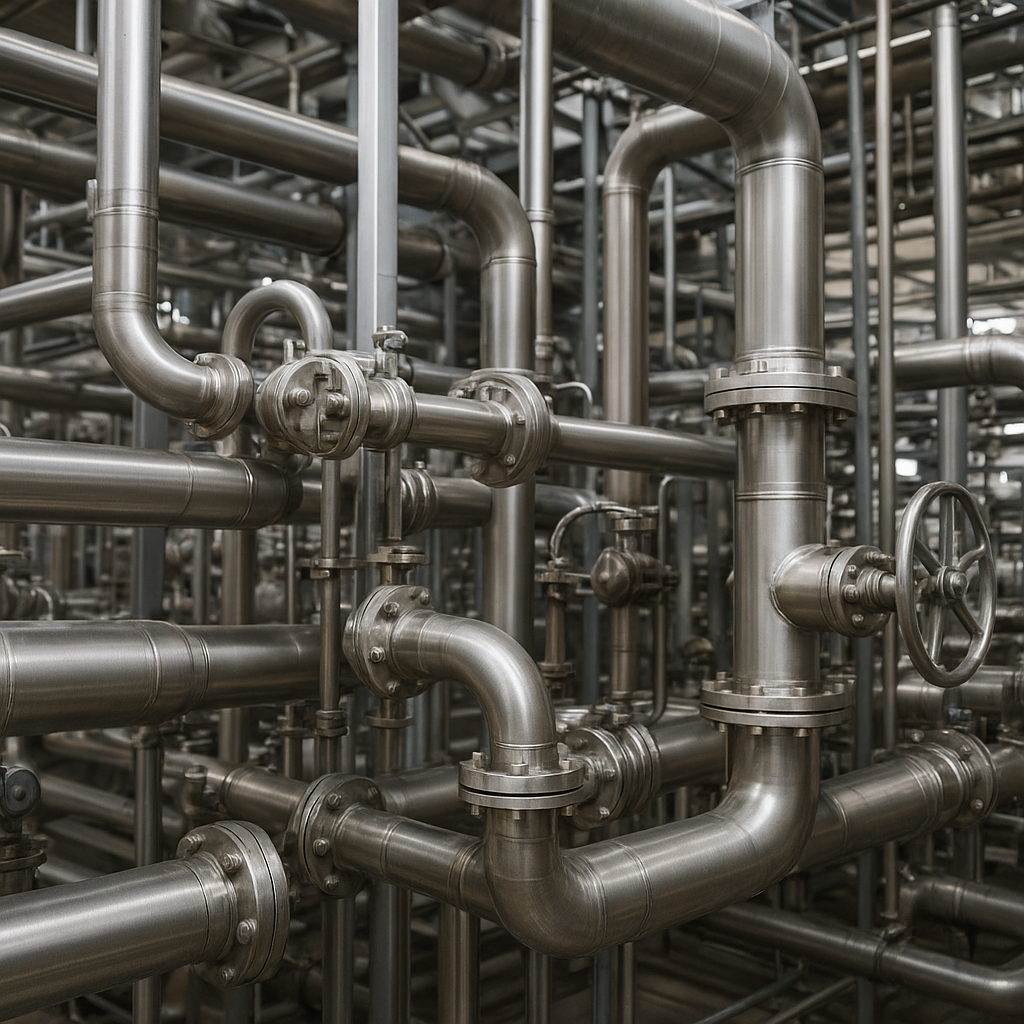

Instalacje procesowe w zakładach przemysłowych są jednym z kluczowych elementów zapewniających sprawne i bezpieczne prowadzenie produkcji. Rury jako elementy przewodzące media — od pary i gorących cieczy, przez chemikalia i gazy, aż po produkty spożywcze — muszą spełniać szereg wymagań technologicznych, eksploatacyjnych i prawnych. W artykule omówione zostaną materiały, metody łączenia, ochrona przed awariami oraz praktyczne aspekty projektowania i utrzymania instalacji, z naciskiem na wybór odpowiednich rozwiązań dostosowanych do warunków procesowych.
Materiały rur i ich właściwości
Dobór materiału rurociągu jest pierwszym i jednym z najważniejszych etapów projektowania instalacji procesowej. W zależności od rodzaju transportowanego medium, temperatury, ciśnień oraz wymagań dotyczących czystości i trwałości, stosuje się różne materiały. Najczęściej wykorzystywane to rury wykonane ze stali węglowej, stal nierdzewnej, stopy niklu, a także różnego rodzaju tworzywa sztuczne oraz kompozyty.
Stal węglowa i stale stopowe
- Stale węglowe są ekonomiczne i wytrzymałe mechanicznie, dlatego stosowane w systemach niskich i średnich temperatur oraz w instalacjach z niewielkim ryzykiem korozji. Wymagają jednak powłok ochronnych i starannej konserwacja, zwłaszcza w warunkach wilgotnych lub agresywnych chemicznie.
- Stale stopowe (np. z dodatkiem manganu, krzemu) oferują lepsze właściwości mechaniczne i odporność na zużycie, ale ich cena jest wyższa.
Stale nierdzewne i wysokostopowe
- Stale nierdzewne (gatunki austenityczne, ferrytyczne, martenzytyczne) zapewniają dobrą odporność na korozja w wielu środowiskach procesowych — szczególnie tam, gdzie występują kwaśne lub zasadowe media oraz podwyższone temperatury. Są powszechnie stosowane w przemyśle spożywczym, farmaceutycznym i chemicznym.
- Stopy niklu oraz specjalne superstopowe materiały są wybierane do najtrudniejszych warunków (np. silnie utleniające środowiska, wysokie temperatury), ale wiążą się ze znacznymi kosztami.
Tworzywa sztuczne i kompozyty
Tworzywa takie jak PVC, CPVC, PTFE, PFA, HDPE oraz rury z włókna szklanego (GRP) znajdują zastosowanie tam, gdzie chemiczna odporność i lekkość konstrukcji są priorytetem. Ich zalety to niska waga, odporność na wiele kwasów i zasad oraz łatwość montażu. Ograniczeniem są zwykle temperatura pracy i odporność mechaniczna, co wymaga starannego doboru materiału do warunków operacyjnych.
Konstrukcja, łączenia i elementy dodatkowe
Projektowanie instalacji procesowej to nie tylko wybór materiału rur, ale także odpowiednich metod łączenia, połączeń rozbieralnych, armatury i elementów pomocniczych. Właściwe dobranie tych komponentów wpływa na szczelność, trwałość i bezpieczeństwo systemu.
Metody łączenia
- Spawanie — jest najczęściej stosowaną metodą w instalacjach stalowych i nierdzewnych. Jakość spoiny ma bezpośredni wpływ na trwałość instalacji, dlatego właściwe procedury spawalnicze, kwalifikacje spawaczy i kontrola spawów są krytyczne. Terminologia i procedury wg PN-EN oraz ASME są powszechnie stosowane.
- Gwintowanie i kołnierze — używane w miejscach, gdzie konieczne są połączenia rozbieralne. Kołnierze gwarantują możliwość demontażu, ale wymagają zastosowania odpowiednich uszczelnienia oraz właściwej siły docisku.
- Fuzja i zgrzewanie (dla tworzyw) — metody te zapewniają ciągłość materiału i odporność chemiczną zbliżoną do rury bazowej, pod warunkiem prawidłowej technologii i kontroli jakości.
- Spoje mechaniczne i szybkozłącza — stosowane w instalacjach procesowych, gdzie wymagany jest szybki demontaż lub częste czyszczenie linii produkcyjnej.
Elementy armatury i przyłącza
Dobór zaworów, filtrów, pomp, tłumików drgań oraz urządzeń kontrolno-pomiarowych musi brać pod uwagę kompatybilność materiałową, spadki ciśnienia, łatwość konserwacji oraz możliwość integracji z systemami automatyki. Armatura powinna być dobrana tak, aby minimalizować miejsca zalegania medium i ułatwiać procesy czyszczenia oraz dezynfekcji.
Odporność na korozję, ochrona i kontrola stanu technicznego
Szkodliwe oddziaływanie środowiska na rury procesowe jest jednym z głównych źródeł awarii i strat produkcyjnych. Zrozumienie mechanizmów degradacji oraz wdrożenie odpowiednich metod ochrony wydłużają żywotność instalacji i ograniczają ryzyko awarii.
Mechanizmy korozji
- Ogólna korozja elektrochemiczna — wynikająca z reakcji metalu z otoczeniem, przyspieszana przez wilgoć i zanieczyszczenia.
- Korozja wżerowa i szczelinowa — szczególnie groźne w obecności chlorków w instalacjach ze stali nierdzewnej i stopów niklu.
- Korozja nawiewna i abrazyjna — mechaniczne uszkodzenia powierzchni powodowane przez cząstki stałe w medium.
- Korozja naprężeniowa — pojawia się przy jednoczesnym działaniu naprężeń mechanicznych i agresywnych czynników chemicznych.
Metody ochrony
- Powłoki zabezpieczające (lakierowanie, epoksydy, powłoki ceramiczne) — stosowane na rurach stalowych w celu ograniczenia kontaktu metalu z agresorem.
- Anodowanie i pasywacja — stosowane dla niektórych stopów w celu uzyskania warstwy ochronnej.
- Katodowa ochrona — szczególnie w przypadku rurociągów zakopywanych i narażonych na kontakt z ziemią.
- Dobór materiału odpornego chemicznie — eliminacja potrzeby częstych napraw przez zastosowanie materiałów takich jak PTFE, Hastelloy, duplex.
Inspekcja i diagnostyka
Regularna inspekcja i monitorowanie stanu instalacji to klucz do wczesnego wykrywania uszkodzeń. Techniki obejmują:
- Nieniszczące badania (NDT): ultradźwiękowe, radiograficzne, magnetyczno-proszkowe, penetracyjne — pozwalają wykryć pęknięcia i wady materiałowe.
- Monitoring online: czujniki ciśnienia, temperatury, analizy składu medium, systemy detekcji wycieków.
- Analiza korozji z próbek i badania laboratoryjne — przydatne do identyfikacji mechanizmów degradacji i wprowadzenia korekt technologicznych.
Normy, projektowanie i bezpieczeństwo procesowe
Przestrzeganie obowiązujących normy i standardów jest wymaganiem zarówno prawnym, jak i najlepszą praktyką inżynierską. Dokumenty takie jak PN-EN, ASME B31, API, czy wytyczne branżowe określają wymagania dotyczące projektowania, próby ciśnieniowej, materiałów oraz eksploatacji instalacji procesowych.
Projektowanie z myślą o bezpieczeństwie
- Analiza ryzyka (HAZOP, LOPA) powinna być integralną częścią projektu każdej instalacji, aby zidentyfikować potencjalne zagrożenia i zaplanować zabezpieczenia.
- Strefy dostępowe, wentylacja, systemy awaryjnego odcięcia zasilania i zawory bezpieczeństwa muszą być uwzględnione na etapie koncepcyjnym.
- Projektowanie z uwzględnieniem utrzymania ruchu (MTTF, MTTR) — tak, aby rurociągi były łatwe do inspekcji i naprawy.
Testy i akceptacja
Po zakończeniu montażu instalacji niezbędne są próby ciśnieniowe, testy szczelności oraz odbiory jakościowe prac spawalniczych. Zależnie od wymogów, wykonuje się próby ciśnieniowe hydrostatyczne, pneumatyczne, a także testy czystości wewnętrznej (np. w branży spożywczej lub farmaceutycznej).
Montaż, użytkowanie i utrzymanie ruchu
Prawidłowy montaż i zaplanowany program utrzymania minimalizują ryzyko awarii i wpływają na ekonomię eksploatacji. W praktyce oznacza to stosowanie odpowiednich podpór, kompensatorów, izolacji termicznej i układów odwadniania.
Podpory i kompensacja odkształceń
- Projektowanie podpór powinno uwzględniać dylatacje termiczne, odkształcenia mechaniczne i wibracje. Zbyt sztywne mocowania prowadzą do powstawania naprężeń, co może spowodować pęknięcia lub uszkodzenia spoin.
- Kompensatory dilatacyjne (m.in. metalowe, gumowe) redukują przeciążenia wynikające ze zmian temperatury i ruchu.
Izolacja i zabezpieczenia termiczne
Izolacja termiczna rurociągów nie tylko ogranicza straty energii, ale również chroni przed wychłodzeniem mediów, zapobiega kondensacji i zwiększa bezpieczeństwo obsługi. Wybór materiału izolacyjnego zależy od temperatury pracy, warunków atmosferycznych i wymagań p.poż.
Konserwacja prewencyjna i plan awaryjny
Programy przeglądów okresowych, wymiana zużytych elementów, testy szczelności oraz wdrożenie procedur awaryjnych minimalizują przestoje i ograniczają ryzyko poważnych awarii. Warto planować inspekcje w oparciu o dane historyczne i analizę ryzyka, koncentrując zasoby na najbardziej krytycznych odcinkach instalacji.
Aspekty ekonomiczne i wybór rozwiązań
Wybór materiałów i technologii zawsze jest kompromisem między kosztem inwestycji a kosztami eksploatacji i ryzykiem awarii. Inwestycja w droższe, ale trwalsze materiały lub lepsze powłoki może się szybko zwrócić dzięki niższym kosztom konserwacji i dłuższej żywotności instalacji.
Koszty cyklu życia
- Analiza kosztów cyklu życia (LCC) pomaga ocenić opłacalność rozwiązań, uwzględniając koszty materiałów, montażu, energii, konserwacji oraz potencjalnych strat związanych z awariami.
- Optymalizacja logistyczna i modularne podejście do projektowania ułatwiają rozbudowę i modernizację instalacji bez znaczących przerw produkcyjnych.
Szkolenia i kompetencje personelu
Wysoki poziom kwalifikacji zespołu odpowiedzialnego za eksploatację i naprawy jest równie ważny jak dobre materiały. Regularne szkolenia z zakresu metod spawalniczych, obsługi armatury oraz procedur bezpieczeństwa minimalizują błędy montażowe i eksploatacyjne.
Nowoczesne trendy i innowacje
Rozwój materiałów, technik spawania, monitoringu i cyfryzacji przemysłu (Przemysł 4.0) wpływa także na projektowanie i utrzymanie rurociągów procesowych. Internet rzeczy (IoT), predykcyjne utrzymanie ruchu (PdM) oraz zaawansowana diagnostyka umożliwiają wczesne wykrywanie anomalii i ograniczanie nieplanowanych przestojów.
Digitalizacja i predykcja
- Stosowanie czujników i analityki danych umożliwia przewidywanie zużycia i momentu konieczności interwencji, co pozwala na planowanie prac serwisowych w okresach mniejszego obciążenia produkcji.
- Modele cyfrowe (digital twins) rurociągów wspierają analizę przepływów, naprężeń i scenariuszy awaryjnych bez konieczności ingerencji w rzeczywiste instalacje.
Materiały przyszłości
Badania nad nowymi stopami, powłokami nanokompozytowymi oraz odpornymi na wysoką temperaturę i korozję tworzywami sztucznymi poszerzają możliwości projektowe, a jednocześnie wymagają aktualizacji norm i procedur kwalifikacyjnych.
Wdrażanie odpowiednich rozwiązań dla rury w instalacjach procesowych wymaga interdyscyplinarnego podejścia, łączącego wiedzę materiałoznawczą, projektową, procesową i eksploatacyjną. Tylko kompleksowe spojrzenie i rygorystyczne trzymanie się normy oraz procedur pozwalają zapewnić skuteczną i długotrwałą pracę instalacji.
