Instalacje przewodów służących do transportu olejów i paliw wymagają szczególnej uwagi już na etapie projektowania, doboru materiałów i wykonawstwa. Rury stosowane w tych układach muszą zapewniać długotrwałą, szczelną i bezpieczną eksploatację w warunkach zmiennego ciśnienia, temperatury oraz w obecności agresywnych zanieczyszczeń i składników paliwowych. W poniższym artykule omówione zostaną rodzaje dostępnych rur, kryteria doboru, metody łączenia i uszczelniania, zagrożenia związane z korozją oraz wymagania dotyczące montażu, kontroli i utrzymania instalacji.
Materiały i typy rur stosowanych w instalacjach olejowych i paliwowych
Wybór odpowiedniego materiału przewodu jest kluczowy dla trwałości i bezpieczeństwa całej instalacji. W praktyce stosuje się kilka podstawowych typów rur, z których każdy ma swoje zalety i ograniczenia.
Rury metalowe
Najczęściej wykorzystywane są przewody stalowe i stal nierdzewna. Stal węglowa jest ekonomiczna i wytrzymała mechanicznie, dlatego nadaje się do instalacji o dużych średnicach i wysokim ciśnieniu. W miejscach narażonych na bezpośredni kontakt z paliwami zawierającymi dodatki korozyjne lub wodę często stosuje się rury ze stali nierdzewnej, które oferują lepszą odporność na korozja i dłuższą żywotność.
Miedź bywa używana w mniejszych instalacjach, zwłaszcza tam, gdzie wymagana jest dobra przewodność cieplna oraz łatwość łączeń lutowanych. Jednak miedź ma ograniczenia przy kontakcie z niektórymi paliwami i dodatkami, dlatego jej zastosowanie powinno być przemyślane.
Tworzywa sztuczne i kompozyty

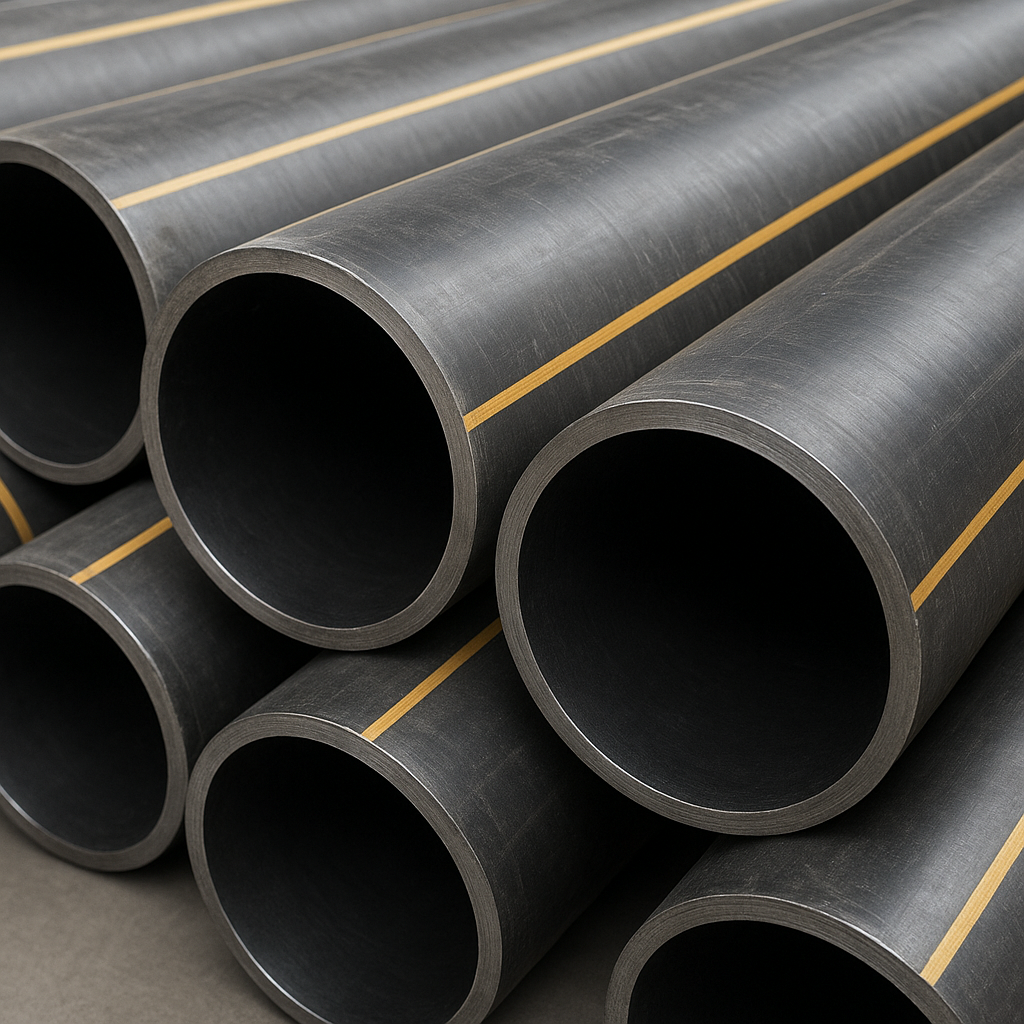

W instalacjach niskociśnieniowych i tam, gdzie istotna jest odporność chemiczna oraz lekkość, stosuje się rury z polietylenu wysokiej gęstości (PE), polipropylenu (PP) lub kompozytów wielowarstwowych. Rury te wykazują dobrą odporność na wiele komponentów paliwowych, minimalizują korozję wewnętrzną oraz są łatwiejsze w montażu. W zastosowaniach specjalnych pojawiają się też rury z włókna szklanego lub kompozytów polimerowych zmatowionych żywicami, oferujące niską wagę i wysoką odporność korozyjną.
Elastyczne przewody i węże
Do krótkich odcinków, połączeń elastycznych i ruchomych elementów instalacji używa się węży wielowarstwowych z wkładkami metalowymi lub tekstylnymi oraz oplotem. Węże te cechuje dobra odporność na rozpuszczalniki, drgania i termiczne odkształcenia. Ważny jest dobór odpowiedniego materiału uszczelniającego i oplotu, aby zapobiec przemoczaniu czy przenikaniu oparów.
Kryteria projektowe i dobór rur
Projektowanie instalacji paliwowych wymaga uwzględnienia parametrów operacyjnych i środowiskowych. Kluczowe aspekty to ciśnienie robocze, zakres temperatur, rodzaj transportowanego medium oraz wymagania normatywne.
- Ciśnienie i temperatura: dobór grubości ścianki i klasy materiału musi odpowiadać maksymalnemu ciśnieniu roboczemu oraz skrajnym temperaturom pracy, uwzględniając czynniki bezpieczeństwa.
- Odporność chemiczna: skład paliwa (benzyny, olej napędowy, biopaliwa, dodatki) wpływa na wybór materiału rury i uszczelnień.
- Średnica i przepływ: hydrauliczne obliczenia przewodu (spadki ciśnienia, prędkości przepływu) determinują optymalną średnicę wewnętrzną.
- Warunki zewnętrzne: narażenie na korozję atmosferyczną, kontakt z glebą, promieniowanie UV oraz wpływ sił mechanicznych.
- Normy i certyfikacje: zgodność z obowiązującymi normami PN, EN, ISO oraz przepisami branżowymi.
W praktyce projektant powinien przeprowadzić analizę ryzyka, uwzględniając możliwość wycieków, pożaru i wpływów środowiskowych. W projektach przemysłowych często wymagane są dodatkowe zabezpieczenia, takie jak obudowy antyrozlewowe, separatory paliw czy systemy detekcji wycieków.
Metody łączenia i uszczelniania przewodów
Efektywne i trwałe łączenia to warunek szczelności instalacji. W zależności od materiału rury i warunków pracy stosuje się różne techniki łączenia.
Spawanie i zgrzewanie
W instalacjach stalowych powszechne jest spawanie łukowe. Ważne jest przygotowanie spoiny, dobranie materiału dodatkowego i zachowanie procedur spawalniczych, aby uniknąć pęknięć czy osłabienia mechanicznego. Dla rur ze stali nierdzewnej krytyczne jest zapobieganie zanieczyszczeniu spoin i kontrola struktury połączenia.
Dla rur z tworzyw sztucznych stosuje się zgrzewanie doczołowe lub elektrooporowe, które pozwalają na uzyskanie jednorodnej spoiny o parametrach zbliżonych do materiału bazowego.
Kołnierze, złącza gwintowane i skręcane
Kołnierze i połączenia skręcane są często stosowane tam, gdzie konieczna jest demontaż elementów do inspekcji. W przypadku paliw i olejów wymagana jest poprawna selekcja uszczelek — najczęściej stosuje się materiały odporne na hydrokarbony, takie jak NBR (nitrylowy kauczuk) lub fluoroelastomery (np. FKM), chociaż tutaj niektóre dodatki paliwowe mogą wymagać specjalnych kompozycji.
Uszczelnienia
Uszczelnienia stanowią newralgiczny element instalacji. W zależności od zakresu temperatur i obecności agresywnych składników paliw stosuje się różne rodzaje uszczelnień: pierścieniowe, płaskie, wargowe oraz specjalne powłoki zabezpieczające. Kluczowe jest, aby materiały uszczelniające były kompatybilne z transportowanym medium i nie traciły własności mechanicznych w czasie eksploatacji.
Korozja, degradacja i metody ochrony
Rury i armatura w instalacjach paliwowych są narażone na procesy korozyjne, erozję i biologiczne zanieczyszczenia. Zrozumienie mechanizmów degradacji pozwala na skuteczne zapobieganie awariom.
- Korozja wewnętrzna: wywołana obecnością wody, zanieczyszczeń i składników paliwa. Może przebiegać w sposób uogólniony albo miejscowy (punktowy).
- Korozja zewnętrzna: wpływ wilgoci, soli w glebie, agresywnych atmosfer przemysłowych. Izolacja i powłoki zewnętrzne są tu kluczowe.
- Erozja: powstawanie ubytków w wyniku przepływu cząstek stałych lub intensywnego przepływu w punktach zawężeń.
Metody ochrony obejmują:
- Powłoki antykorozyjne — farby epoksydowe, powłoki poliuretanowe, powłoki z żywic specjalnych.
- Izolacje zewnętrzne i osłony z tworzyw.
- Ochrona katodowa — szczególnie w przypadku zakopanych rur stalowych.
- Dodatki inhibitujące do przewożonego medium oraz systemy filtracji i separacji wody.
Montaż, badania i eksploatacja
Prawidłowy montaż i regularne badania eksploatacyjne są elementami gwarantującymi bezpieczne funkcjonowanie instalacji przez długie lata.
Procedury montażowe
Montaż powinien być prowadzony zgodnie z dokumentacją projektową, z zastosowaniem odpowiednich procedur bezpieczeństwa i kontroli jakości. Kluczowe jest zachowanie właściwych tolerancji, używanie atestowanych materiałów i komponentów oraz stosowanie się do zaleceń producentów odnośnie do momentów dokręceń czy technologii spawania.
Kontrole nieniszczące i próby ciśnieniowe
Przed oddaniem instalacji do eksploatacji wykonuje się próby ciśnieniowe, aby sprawdzić szczelność układu. W eksploatacji stosuje się regularne inspekcje nieniszczące: badania ultradźwiękowe, radiograficzne, badania magnetyczno-proszkowe, a także inspekcje wizualne. Systemy monitoringu online, takie jak detektory wycieków i czujniki ciśnienia, umożliwiają wczesne wykrywanie anomalii.
Konserwacja i reagowanie na awarie
Planowane prace konserwacyjne obejmują wymianę elementów zużywających się (uszczelek, zaworów, filtrów), czyszczenie przewodów oraz kontrolę powłok ochronnych. W przypadkach wykrycia nieszczelności należy niezwłocznie zadziałać zgodnie z procedurami awaryjnymi, ograniczyć źródła zapłonu i przeprowadzić bezpieczne usunięcie rozlanej substancji.
Aspekty bezpieczeństwa i wymagania prawne
Instalacje paliwowe podlegają rygorystycznym wymaganiom prawnym dotyczącym ochrony środowiska, bezpieczeństwa pracy i zapobiegania pożarom. Projekt, montaż i eksploatacja muszą być zgodne z lokalnymi przepisami oraz normami branżowymi.
- Zabezpieczenia pożarowe: separatory, systemy odcinające dopływ paliwa, łatwo dostępne gaśnice i hydranty przy stacjach i obiektach magazynowych.
- Ochrona środowiska: bariery przeciwwylotowe, systemy zbierania rozlewów, planowanie sytuacji awaryjnych i raportowanie incydentów.
- Szkolenia personelu: obsługa instalacji, procedury BHP, działanie w sytuacjach awaryjnych.
Zastosowania i najnowsze kierunki rozwoju
Rury dla instalacji olejowych i paliwowych znajdują zastosowanie w szerokim spektrum sektorów: magazynowaniu paliw, dystrybucji drogowej i kolejowej, przemyśle morskim, lotniczym oraz w infrastrukturze stacji benzynowych i zbiorników paliwowych.
W kierunkach rozwoju branży obserwuje się rosnące zainteresowanie rozwiązaniami o wyższej odporności chemicznej i mniejszym wpływie na środowisko. Coraz częściej stosuje się rury kompozytowe i powłoki o niskiej emisji lotnych związków organicznych. W odpowiedzi na potrzeby rynku pojawiają się także rozwiązania ułatwiające szybki montaż i demontaż, a także zaawansowane systemy monitoringu online, które pozwalają na szybsze reagowanie na anomalie.
W kontekście zmieniającego się portfolio paliwowego (np. biopaliwa, mieszanki z dodatkami) istotne jest badanie kompatybilności materiałowej wszystkich komponentów instalacji. Dla nowych mediów, takich jak wodór czy syntetyczne paliwa, rozwijane są specjalne systemy przewodów i uszczelnień, ale ich zastosowanie wymaga odrębnych badań i certyfikacji.
Wybór dostawcy i certyfikacja
Decydując się na konkretne rury i elementy armatury, warto wybierać dostawców oferujących pełną dokumentację techniczną, atesty materiałowe oraz wsparcie serwisowe. Certyfikacje zgodne z normami PN, EN i ISO oraz doświadczenie w realizacji podobnych projektów zwiększają pewność, że instalacja będzie spełniać wymagania jakościowe i bezpieczeństwa.
W praktyce warto przeprowadzić audyt dostawcy, sprawdzić referencje, warunki gwarancji oraz procedury kontroli jakości. Dobre praktyki obejmują także wymóg przeprowadzenia testów materiałowych i funkcjonalnych przed finalnym montażem.
