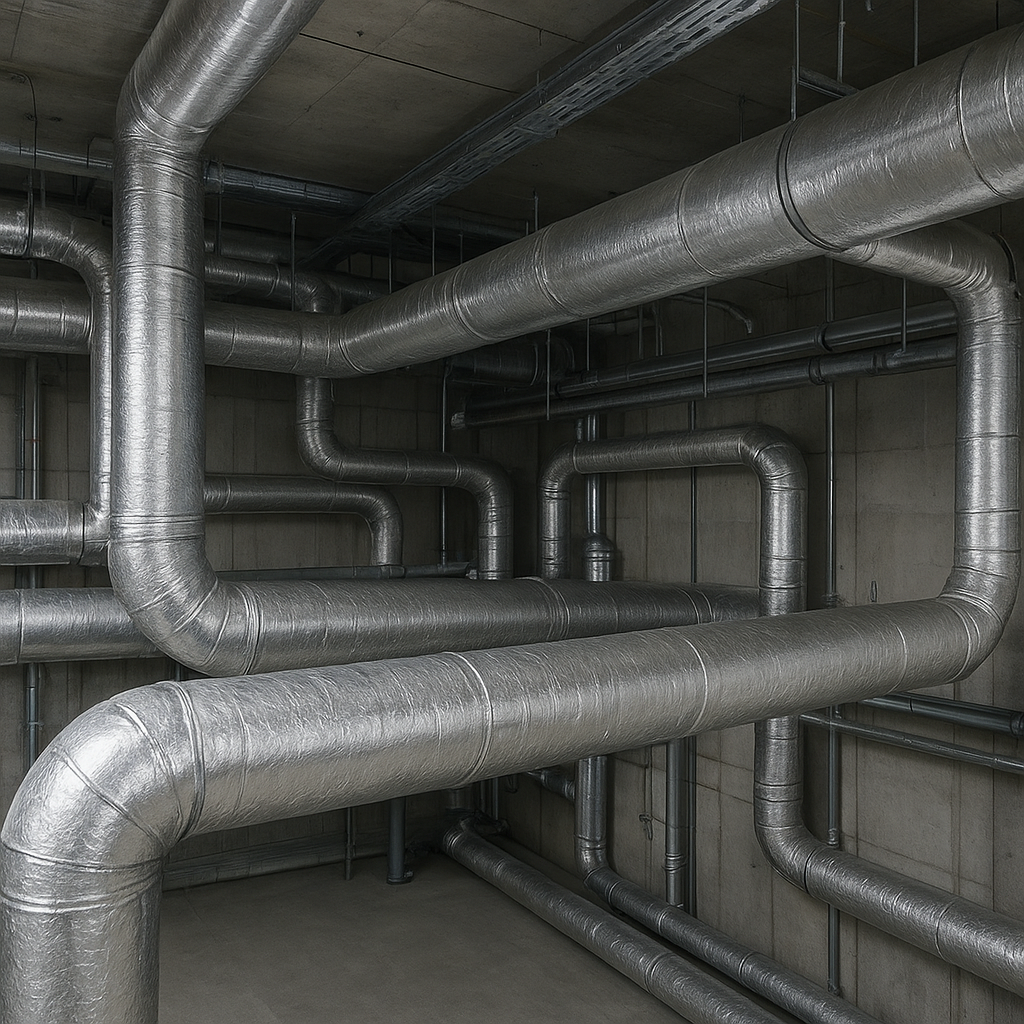

Instalacje HVAC w obiektach przemysłowych wymagają przemyślanego doboru i wykonania systemu rurociągów. Rola rur wykracza poza jedynie transport medium — obejmuje bezpieczeństwo procesu, efektywność energetyczną oraz długotrwałość całej instalacji. W artykule omówione zostaną typy materiałów, zasady projektowania, technologie łączeń, zabezpieczenia antykorozyjne oraz wymagania eksploatacyjne i normatywne, które mają kluczowe znaczenie dla prawidłowego funkcjonowania przemysłowych instalacji HVAC.
Materiały rur stosowane w instalacjach przemysłowych
Wybór materiału rury determinuje odporność na warunki pracy, koszty inwestycyjne i eksploatacyjne oraz łatwość montażu. Najczęściej spotykane materiały to:
- Rury stalowe — dominują w przemyśle ze względu na wytrzymałość mechaniczną i odporność na wysokie temperatury. Stal węglowa i stal nierdzewna mają różne zastosowania: stal węglowa do instalacji gorącej wody i pary, stal nierdzewna tam, gdzie istotna jest odpornosć na korozję.
- Miedź — używana tam, gdzie wymagane są niewielkie przekroje i dobra przewodność cieplna, np. instalacje chłodnicze i klimatyzacyjne w miejscach o mniejszej agresywności środowiska. Miedź jest ceniona za łatwość łączenia i trwałość.
- Tworzywa sztuczne — takie jak PVC, CPVC, PP, PE. Wykorzystywane w układach niskotemperaturowych i tam, gdzie korzyść stanowią niższe koszty i odporność chemiczna. Polietylen (PE) znajduje zastosowanie w instalacjach zewnętrznych i tam, gdzie wymagana jest elastyczność rurociągu.
- Rury preizolowane — stosowane w systemach przesyłowych cieczy grzewczych i chłodniczych, gdzie istotne jest ograniczenie strat ciepła lub zimna.
Kryteria projektowania i doboru rur
Projektowanie rurociągów HVAC w zakładach przemysłowych wymaga uwzględnienia wielu parametrów operacyjnych i środowiskowych. Najważniejsze kryteria to:
- Temperatura pracy i ciśnienie robocze — rury i ich łączenia muszą być dobrane do maksymalnych warunków eksploatacyjnych. Wysokie ciśnienie i temperatura wykluczają niektóre tworzywa sztuczne.
- Charakter medium — powietrze, gorąca woda, para wodna, glikole czy czynniki chłodnicze wymagają materiałów o odpowiedniej odporności chemicznej i termicznej.
- Przepływ i profil hydrauliczny — dobór średnicy rury wymaga analizy strat ciśnienia i zapewnienia właściwego przepływu, aby osiągnąć wymagane parametry systemu bez nadmiernych strat energetycznych.
- Środowisko korozyjne — obecność agresywnych gazów, wilgoci, soli lub chemikaliów wpływa na dobór materiałów i konieczność zastosowania dodatkowych powłok ochronnych.
- Wymagania bezpieczeństwa i normy — instalacje w obiektach przemysłowych muszą spełniać przepisy przeciwpożarowe oraz normy branżowe, co wpływa na wybór materiałów i technik montażowych.
Technologie łączeń i montaż
Trwałość i szczelność instalacji zależą w dużym stopniu od jakości łączeń. W przemyśle stosuje się różne metody łączenia rur:
- Spawanie — najczęściej stosowane w rurociągach stalowych. Wymaga kwalifikowanych spawaczy i kontroli jakości spoin (badania wizualne, RTG, ultradźwiękowe). Spawanie pozwala na tworzenie trwałych i wytrzymałych połączeń odpornych na wysokie ciśnienia i temperatury.
- Zgrzewanie — używane do łączenia rur PE i PP. Metoda ta gwarantuje szczelność i jednorodność materiału w obrębie złącza.
- Łączenia mechaniczne — przy użyciu kształtek zaciskowych, kołnierzy i szybkozłączy. Stosowane tam, gdzie konieczne są rozłączalne połączenia lub przy ograniczeniach montażowych.
- Lutowanie i lutospawanie — typowe dla rur miedzianych, zapewnia szybkie i trwałe łączenia w instalacjach chłodniczych i klimatyzacyjnych.
Przy montażu należy uwzględnić pracę cieplną rurociągów (wydłużenia) i projektować odpowiednie kompensatory oraz podpory i uchwyty, które zapobiegną nadmiernym naprężeniom.
Ochrona przed korozją i izolacja
Korozyjność to jeden z głównych czynników skracających żywotność instalacji. W praktyce stosuje się kombinację środków ochronnych:
- Powłoki antykorozyjne — malowanie, powłoki epoksydowe, cynkowanie ogniowe dla rur stalowych.
- Stosowanie materiałów odpornych na korozję — stal nierdzewna lub tworzywa sztuczne w miejscach szczególnie narażonych.
- Izolacja termiczna — minimalizuje straty ciepła oraz kondensację pary wodnej na rurach chłodniczych. Odpowiednio dobrana izolacja zmniejsza ryzyko korozji pod izolacją oraz obniża koszty eksploatacji.
- Systemy monitoringu — czujniki potrafią wykryć przecieki, zmiany parametrów czy zwiększoną aktywność korozyjną, co pozwala na szybką interwencję.
Wybór ochrony antykorozyjnej powinien uwzględniać chemię procesu i warunki atmosferyczne — na przykład obecność siarki czy chlorków może wymusić zastosowanie stali nierdzewnej lub specjalistycznych powłok.
Eksploatacja, konserwacja i badania
Regularna konserwacja jest niezbędna, aby instalacja HVAC działała bezawaryjnie. Program utrzymania ruchu powinien obejmować:
- Inspekcje wizualne i diagnostykę nieniszczącą spoin oraz elementów nośnych.
- Badania szczelności i testy ciśnieniowe po wykonaniu lub naprawie rurociągów.
- Kontrolę izolacji termicznej i naprawę uszkodzeń powłok ochronnych.
- Regularne czyszczenie i płukanie instalacji w celu usunięcia zanieczyszczeń i osadów, które mogą zwiększać korozję lub utrudniać przepływ.
- Utrzymanie dokumentacji technicznej, rejestrów napraw i wyników badań, co ułatwia planowanie dalszych przeglądów i modernizacji.
Ważne jest wdrożenie procedur bezpieczeństwa przy pracach konserwacyjnych, zwłaszcza gdy instalacja pracuje z mediami niebezpiecznymi lub pod wysokim ciśnieniem.
Normy, standardy i dobre praktyki projektowe
Instalacje HVAC w przemyśle muszą być projektowane zgodnie z obowiązującymi normami i przepisami. W praktyce oznacza to:
- Stosowanie wytycznych dotyczących projektowania rurociągów, doboru materiałów i wykonywania spoin zgodnie z normami krajowymi i międzynarodowymi.
- Spełnienie wymogów przeciwpożarowych i bezpieczeństwa pracy — dobór materiałów trudnopalnych oraz prawidłowe odprowadzenia ewentualnych wycieków.
- Wdrażanie rozwiązań energooszczędnych, takich jak preizolowanie przewodów, optymalizacja średnic i minimalizacja strat ciśnienia.
- Współpraca międzybranżowa — instalacje HVAC często współdziałają z systemami procesowymi, elektrycznymi i automatyki, dlatego koordynacja projektowa jest kluczowa.
Normy i specyfikacje techniczne pomagają w minimalizowaniu ryzyka awarii i zapewniają powtarzalność jakości wykonania. Korzystanie ze sprawdzonych rozwiązań technologicznych i ekip z odpowiednimi kwalifikacjami zwiększa szansę na długą i bezproblemową eksploatację.
Przykładowe wyzwania i rekomendacje
- Problem: korozja pod izolacją — rekomendacja: stosowanie materiałów odpornych i systematyczne przeglądy izolacji.
- Problem: zbyt duże straty ciśnienia — rekomendacja: optymalizacja średnic, usunięcie niepotrzebnych łuków i armatury oraz zastosowanie pomp o odpowiedniej charakterystyce.
- Problem: niewłaściwe łączenia w strefach o drganiach — rekomendacja: zastosowanie kompensatorów i elastycznych złącz, które pochłaniają ruchy termiczne i mechaniczne.
Dobrze zaprojektowane i wykonane rurociągi są fundamentem sprawnej instalacji HVAC w obiektach przemysłowych. Kluczowa jest integracja wiedzy z zakresu materiałoznawstwa, projektowania hydraulicznego, technologii łączeń oraz ochrony przed korozją, by osiągnąć bezpieczne i ekonomiczne działanie systemu przez lata.
