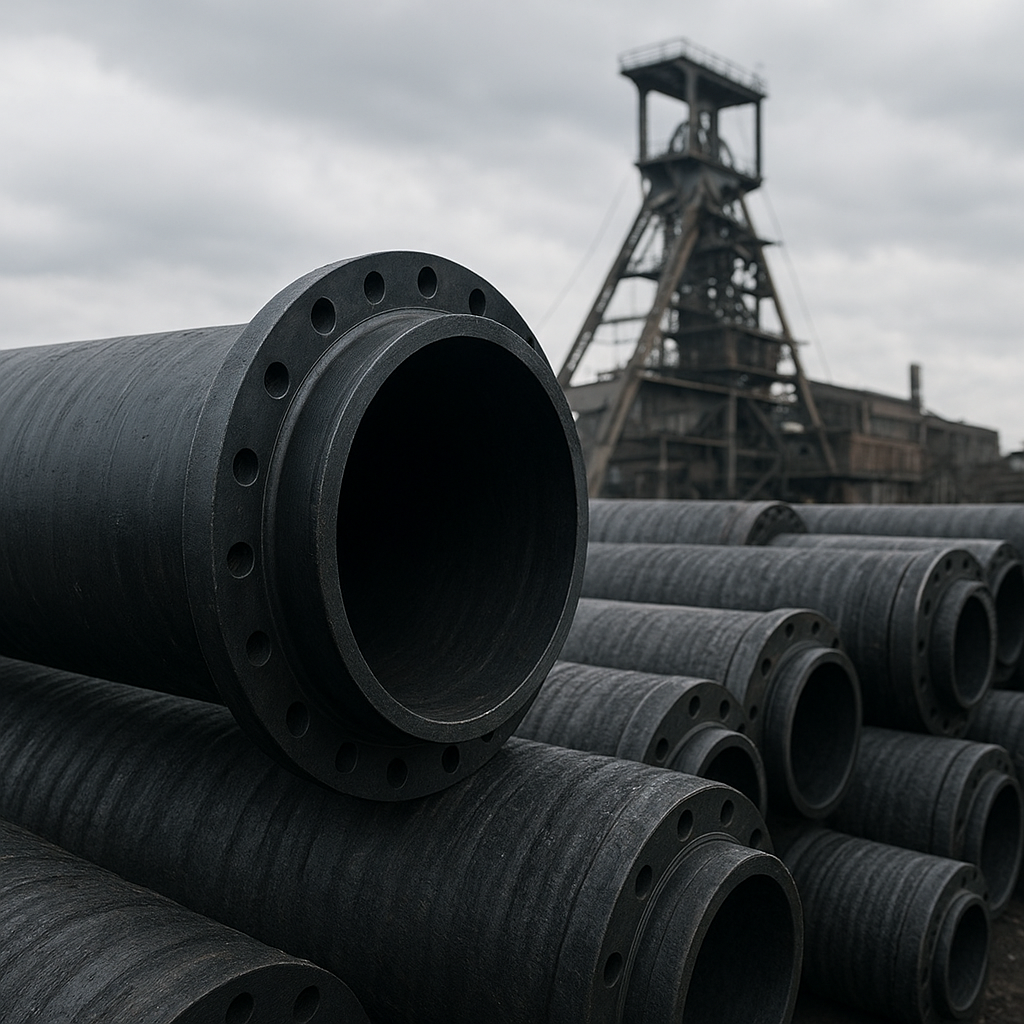

Rury pełnią kluczową rolę w funkcjonowaniu zakładów górniczych — od odwadniania wyrobisk, przez transport urobku, aż po systemy zasilania i wentylacji. Wybór odpowiednich systemów rurowych wpływa bezpośrednio na bezpieczeństwo, efektywność eksploatacji i koszty utrzymania infrastruktury podziemnej i powierzchniowej. W artykule przyjrzymy się wymaganiom technicznym, materiałom, metodom montażu oraz nowoczesnym rozwiązaniom stosowanym w branży, które pomagają sprostać ciężkim warunkom pracy i specyficznym zagrożeniom.
Wymagania techniczne i normy dla instalacji rurowych w górnictwie
Systemy rurowe w środowisku górniczym muszą spełniać rygorystyczne kryteria. Narażone na ekstremalne obciążenia mechaniczne, zmienne temperatury, agresywne chemicznie wody oraz ścieranie przez cząstki stałe, rury muszą charakteryzować się wysoką trwałością oraz niezawodnością. Normy krajowe i międzynarodowe, takie jak PN, EN i ISO, określają wymagania dotyczące projektowania, badań nieniszczących, prób ciśnieniowych oraz zabezpieczeń antykorozyjnych.
- Określenie parametrów pracy: maksymalne ciśnienie, temperatura, przepływ i rodzaj medium;
- Wymogi dotyczące próby szczelności i badań spoin;
- Warunki dotyczące transportu, składowania i montażu elementów rurowych;
- Standardy dotyczące powłok ochronnych, wykładzin i systemów uszczelniających.
Bezpieczeństwo eksploatacji wymaga również analiz ryzyka, które uwzględniają możliwość awarii, wycieków i wpływ na środowisko. Dokumentacja techniczna i certyfikaty materiałów są niezbędne przy odbiorze instalacji.
Materiały i typy rur stosowanych w górnictwie
Dobór materiału rury zależy od charakteru medium i warunków pracy. Powszechnie stosowane grupy materiałowe to:
- Rury stalowe — tradycyjne rozwiązanie o wysokiej wytrzymałości mechanicznej, stosowane w instalacjach ciśnieniowych, przewodach zasilających i systemach odwadniających. Wydajne przy dużych obciążeniach, wymagają zabezpieczeń antykorozyjnych.
- Rury polietylenowe (HDPE) — cenione za elastyczność, odporność na korozję i łatwość montażu. Doskonale nadają się do przewodów wodnych, odwodnień i niektórych systemów transportu urobku w formie zawiesin.
- Rury z tworzyw sztucznych o innych właściwościach (PVC-U, PP) — stosowane tam, gdzie temperatura i ciśnienie są umiarkowane, a odporność chemiczna kluczowa.
- Rury z kompozytów (FRP) — lekkie, odporne na korozję i ścieranie; wykorzystywane w agresywnych środowiskach chemicznych i tam, gdzie ważna jest niska masa elementów.
- Specjalistyczne rury ze stopów odporne na ścieranie i korozję — duplex, stal kwasoodporna, oraz rury z powłokami ceramicznymi do transportu urobku.
W praktyce często stosuje się kombinacje materiałów: stalowe rury z wewnętrzną wykładziną z polimeru lub ceramiki, rury HDPE z odpowiednimi złączami wzmacnianymi, czy rury kompozytowe wzmacniane włóknem dla instalacji nadkładowych.
Zastosowania rur w kopalniach — przykładowe instalacje
Systemy odwadniające i odwodnienie
Odpowiednie odprowadzenie wód gruntowych i procesowych jest niezbędne dla bezpiecznej eksploatacji wyrobisk. W instalacjach odwadniających stosuje się rury o dużej średnicy i odporności na abrazyjne działanie piasku oraz mułu. Często wybieranym rozwiązaniem są grubościenne rury stalowe z wykładziną lub HDPE złączone elektrooporowo.
Transport urobku (slurry)
Przewóz mieszanki wodno-mineralnej stawia szczególne wymagania: wysokie ścieranie, erozja, zmienne obciążenia hydrauliczne. Używa się rur z odpornością na odporność na ścieranie — ceramicznych wykładzin, wkładek gumowych lub powłok metalicznych o dużej twardości. Istotne są systemy spawane o minimalnych ilościach połączeń, co zmniejsza ryzyko awarii.
Instalacje sprężonego powietrza i wentylacja
Systemy sprężonego powietrza oraz kanały wentylacyjne w niektórych rozwiązaniach również korzystają z rurowych systemów montowanych nadkładowo lub w przekładkach. Zastosowanie materiałów o niskiej masie i dobrej szczelności wpływa na efektywność energetyczną.
Rury rurowe w systemach zatłaczania i zasilania
Do tłoczenia wód technologicznych i zasilania urządzeń wykorzystuje się rury o wysokich parametrach ciśnieniowych; wymagana jest także wysoka szczelność i łatwość serwisowania.
Montaż, łączenia i systemy uszczelnień
Montaż w warunkach kopalnianych często odbywa się w ograniczonej przestrzeni i przy utrudnionym dostępie. Wybór techniki łączenia zależy od materiału rury i oczekiwanej trwałości połączenia:
- Spawanie (kołnierzowe, doczołowe) — dominujące w rurach stalowych; wymaga kwalifikowanych spawaczy i kontroli jakości spoin;
- Zgrzewanie elektrooporowe i elektrofilowe — powszechne przy rurach HDPE, pozwala uzyskać trwałe, szczelne połączenia;
- Połączenia kołnierzowe z uszczelkami — stosowane tam, gdzie wymagana jest możliwość szybkiego rozłączenia;
- Metalowe i gumowe uszczelki specjalistyczne — zapewniają szczelność przy ruchach konstrukcyjnych i różnicach termicznych;
- Systemy amortyzacji i kompensatory — chronią instalację przed naprężeniami wynikającymi z osiadania gruntu czy wstrząsów.
Prawidłowe wykonanie połączeń jest jednym z najważniejszych czynników zapewniających niezawodność całej instalacji. Kontrole nieniszczące (UT, RT, PT) oraz próby ciśnieniowe są standardem odbiorowym.
Ochrona przed korozją i ścieraniem
Korozja i ścieranie to dwie najważniejsze przyczyny degradacji rur w górnictwie. Zabezpieczenia obejmują zarówno profilaktyczne rozwiązania materiałowe, jak i systemy eksploatacyjne:
- Powłoki zewnętrzne i wewnętrzne: epoksydowe, bitumiczne, ceramiczne i gumowe wykładziny;
- Metody powierzchniowe: natrysk metaliczny, hardfacing spawalniczy dla odporności na ścieranie;
- Instalacja anody ochronnej lub układów katodowych dla ochrony stali przed korozją elektrochemiczną;
- Użycie materiałów odpornych chemicznie (np. PE, PP, FRP) w środowiskach agresywnych.
Dla przewodów transportujących zawiesiny warto rozważyć konstrukcję z nadmiarową grubością ścianki oraz regularne monitorowanie stanu wykładziny. Prawidłowy dobór prędkości przepływu pozwala ograniczyć erozję i osadzanie cząstek.
Eksploatacja, monitoring i utrzymanie ruchu
Utrzymanie systemów rurowych w kopalniach wymaga zintegrowanego podejścia: planowania przeglądów, szybkiego reagowania na awarie i stosowania narzędzi diagnostycznych. Technologie monitoringu obejmują:
- Systemy pomiaru ciśnienia i przepływu z alarmami;
- Czujniki wykrywające przecieki i korozję wewnętrzną;
- Regularne badania nieniszczące spoin i odcinków krytycznych;
- Zastosowanie technologii piggingu (czyszczenie i inspekcja) w przewodach o odpowiedniej konstrukcji;
- Systemy zarządzania remontami i częściami zamiennymi.
Ważne jest także szkolenie personelu w zakresie bezpiecznego montażu, obsługi oraz procedur awaryjnych. Dokumentacja serwisowa i historia napraw ułatwiają przewidywanie awarii i planowanie wymian komponentów.
Innowacje i perspektywy rozwoju
Branża rurowa dla górnictwa inwestuje w technologie podnoszące trwałość i efektywność. Do najważniejszych trendów należą:
- Rozwój rur kompozytowych i hybrydowych, łączących korzyści stali i polimerów;
- Wdrażanie inteligentnych rur z wbudowanymi czujnikami do ciągłego monitoringu stanu instalacji;
- Nowoczesne powłoki samonaprawiające się oraz powłoki niskotarciowe, wydłużające czas między remontami;
- Optymalizacja hydrauliczna i modelowanie CFD w celu zmniejszenia zużycia energii przy transporcie mediów;
- Zastosowanie technologii prefabrykacji i modułowych systemów rurowych, skracających czas montażu w trudnych warunkach.
Inwestycje w badania materiałowe, takie jak stopy o zwiększonej odporności na korozję czy zaawansowane kompozyty, pozwalają na redukcję kosztów eksploatacyjnych i zwiększenie żywotności infrastruktury rurowej.
Aspekty środowiskowe i bezpieczeństwo
Rury w górnictwie muszą być projektowane z myślą o minimalizacji ryzyka zanieczyszczeń środowiska. Szczelność instalacji, systemy wykrywania wycieków oraz procedury neutralizacji substancji niebezpiecznych to kluczowe elementy. Dodatkowo, przy planowaniu tras rurowych należy uwzględnić wpływ na lokalne ekosystemy, możliwości rekultywacji oraz gospodarkę odpadami po eksploatacji.
Bezpieczeństwo pracy wymaga również uwzględnienia czynników takich jak możliwość zapalenia się metanu, wybuch pyłu czy ruch mas ziemnych. Dlatego materiały i konstrukcje powinny być dobierane tak, by ograniczyć ryzyko iskrzenia, odkształceń i pęknięć prowadzących do awarii.
Wybór dostawcy i kryteria zakupowe
Przy wyborze dostawcy rur dla kopalni warto zwrócić uwagę na:
- Doświadczenie w branży górniczej i referencje z podobnych realizacji;
- Zapewnienie zgodności z normami i dostępność certyfikatów;
- Możliwość dostosowania projektu do specyficznych warunków eksploatacyjnych;
- Wsparcie w zakresie montażu, szkoleń i serwisu posprzedażowego;
- Dostępność części zamiennych i wsparcia technicznego w trybie awaryjnym.
Współpraca z dostawcą pozwalającym na kompleksowe podejście — od doboru materiałów, przez prefabrykację, po instalację i monitoring — znacząco zwiększa efektywność inwestycji.
